年产4万吨co2气保护实芯焊丝和3万吨药芯焊丝项目可行性研究报告(优秀甲级资质可行性研究报告).doc

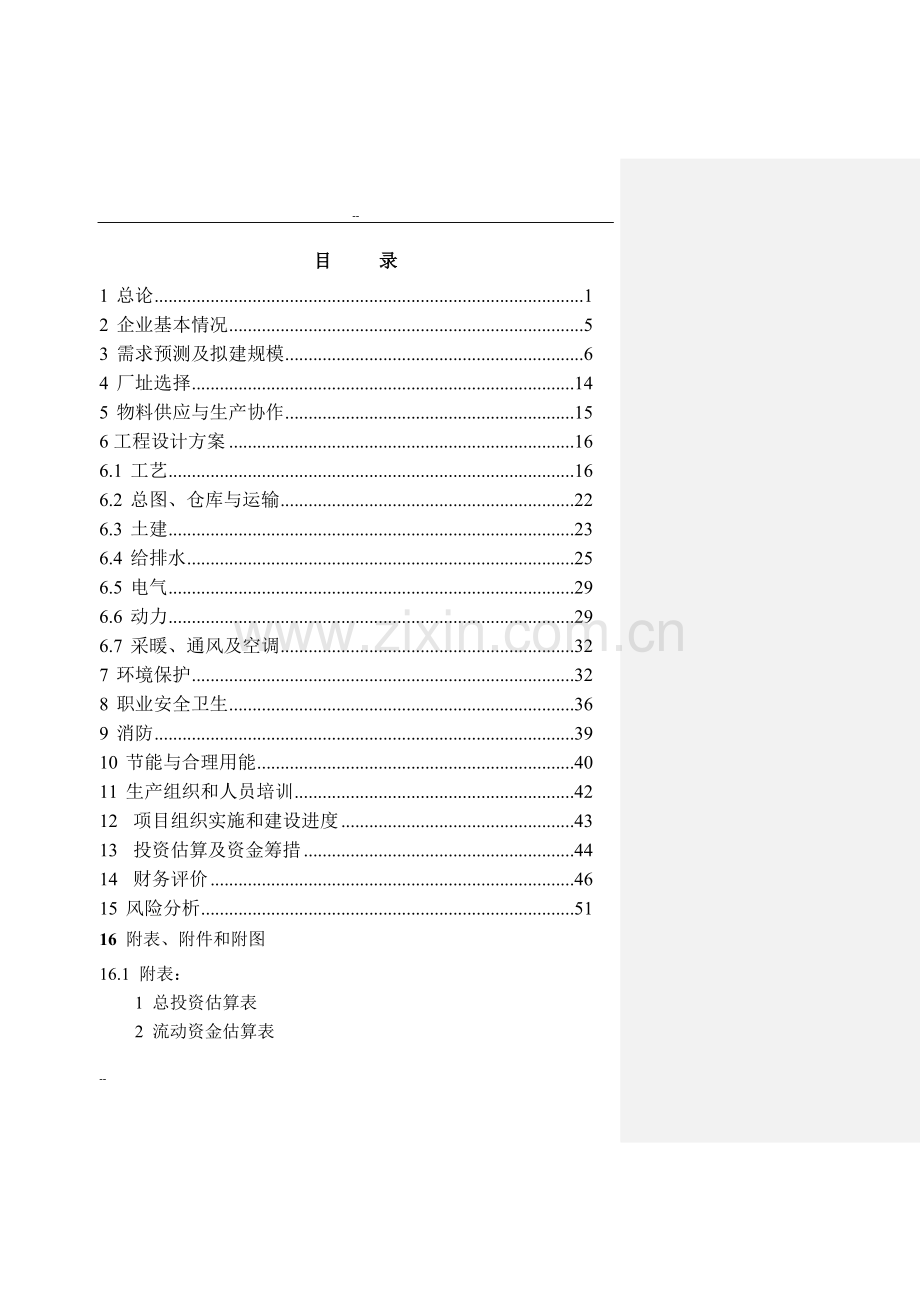

-目 录1 总论12 企业基本情况53 需求预测及拟建规模64 厂址选择145 物料供应与生产协作156工程设计方案166.1 工艺166.2 总图、仓库与运输226.3 土建236.4 给排水256.5 电气296.6 动力296.7 采暖、通风及空调327 环境保护328 职业安全卫生369 消防3910 节能与合理用能4011 生产组织和人员培训4212 项目组织实施和建设进度4313 投资估算及资金筹措4414 财务评价4615 风险分析5116 附表、附件和附图16.1 附表：1 总投资估算表2 流动资金估算表3 投资使用计划表4 产量、销售收入及税金估算表5 固定资产折旧费估算表6 总成本费用估算表 7 利润与利润分配表 8 项目投资现金流量表 16.2 附图：项目厂区总平面布置图 图号：项目承办单位： 项目总负责人： 项目经办人： 参加设计主要人员：-1 总论1.1 项目名称及建设单位1.1.1 项目名称：年产4万吨CO2气保护实芯焊丝和3万吨药芯焊丝1.1.2 建设单位： 1.1.3 法定地址： 1.1.4 法定代表人： 1.2 可行性研究的依据1.2.1 与公司签订的工程咨询合同。1.2.2 公司提供的有关设计原始资料及要求；与公司共同确定的有关设计原则和决定。1.3 项目提出的背景及投资的必要性1.3.1 CO2气保护实芯焊丝正处于快速发展阶段，市场机会极好焊丝作为钢结构连接的主要材料之一，在机械、冶金、能源、造船、化工、航空航天、建筑、桥梁、交通、军工等行业得到广泛的应用。CO2气保护实芯焊丝（以下简称CO2焊丝）作为高效焊材，因其具有连续性、效率高、质量好、节省焊材等优点正在逐步取代手工焊条，其需求量呈逐年增长的趋势。2006年，我国CO2焊丝产销量已达80万吨，占焊材总量25.8 %，2007年估计达100万吨以上，占焊材总量的30 %以上。根据专家的分析预测，在今后510年CO2焊丝将继续保持较高的增长态势，其原因是：一方面是随着国民经济持续快速增长，钢材的消费量持续增长，这使得做为钢材配套产品的焊材需求量也会因此增加。据专家预测，未来十年我国各类焊材年需求量将超过450万吨；另一方面，随着焊接自动化技术的不断推广，作为最主要的自动化焊接材料CO2焊丝的比例也会不断上升。目前欧洲、日本、美国等先进发达国家，落后的手工焊条仅占1015 %，而自动化程度高、焊接效率高的CO2焊丝占4065 %，因此在我国CO2焊丝比例也将逐渐上升，预计未来10年将占焊材消费量的40 %以上，其市场顶峰量可达200250万吨，与目前的100万吨相比，产量将提高100150 %，这说明该产品存在着巨大的发展空间。 1.3.2 今后10年中国药芯焊丝的市场需求将超过60万吨考虑中国生产和科学技术发展的必然过程，未来十年支撑中国经济发展的产业基础依然会是制造业，因此日本和韩国已经和正在经过的道路特别值得我们借鉴。焊接产品应当是重点发展CO2气保护实芯焊丝，同时大力发展药芯焊丝，在厚壁结构上继续推广埋弧焊，加速淘汰高耗材、高耗能的手工焊条。近年来，日本、韩国的造船、重型机械、钢铁、汽车、石化产业正在加速向中国转移，因此未来十年中国焊材的比例可能会向日本和韩国靠拢，近年中国自动化焊材的高速发展也完全证明了这种趋势。因此有依据预测十年内中国手工焊条的比例会降到22 %左右；CO2气保护实芯焊丝会迅速上升到50 %甚至更多；药芯焊丝可能达到15 %，埋弧焊材仍会维持在12 %左右；其余1 %为各类特种TIG和MIG焊材。未来10年如果我国GDP按8 %左右的幅度增长，钢铁产业平均增长速度可能会稍低一些，如果其增长率为5 %，中国钢产量为6.57亿吨/年，如果也保持8 %的发展速度为9亿吨/年。综合考虑资源和环保因素，今后十年内中国钢产量将达78亿吨/年。目前我国焊材/钢材之比为0.74 %，考虑到高效焊材的比例进一步加大，该系数可能会降到0.6 %左右，10年后中国焊材总量将达到450万吨左右，其中药芯焊丝的比例虽然不能达到日本32 %的比例，但是药芯焊丝占焊接材料的15 %是无庸置疑的，因此，十年后我国药芯焊丝的市场需求将超过60万吨。1.4 可行性研究的范围及主要内容1.4.1 可行性研究的范围本次可行性研究的范围是新建4万吨CO2气保护实芯焊丝和3万吨药芯焊丝生产能力的工艺设备及公用系统等建设内容，以及所需的投入、产出及产生的经济效益。1.4.2 项目建设的主要内容 a. 基本建设：厂房、办公楼及其辅助建筑共计18000 m2。其中厂房16000 m2、办公用房2000 m2。利用现有钢结构30000 m2的一部分厂房改建。b. 工艺设备设施投入：考虑市场推广和生产能力需逐步扩大等因素，本项目工艺设备拟一次性投入，分阶段安装调试，满足第一年实芯焊丝2万吨、药芯焊丝1.5万吨的产能，第二年全部建成。c. 配套空压机、锅炉、变压器、叉车等公用和运输设备。d. 本工程将依据“三同时”的原则，对工厂的环境保护、职业安全卫生及消防等设施进行设计，以满足国家和地方有关法律、法规和标准的要求。 1.5 总投资及资金来源1.5.1 本项目投资概算为12000万元，其中新增固定资产建设投资7400万元，新增铺底流动资金4600万元。1.5.2 项目新增建设投资及新增铺底流动资金4600万元主要来自自有资金。1.6 主要数据及技术经济指标表1.6-1 主要数据和技术经济指标表序号项 目单 位数 据备 注 主 要 数 据1年产量 CO2焊丝 药芯焊丝t40000300002年产值万元561003新增工艺设备台、套218 其中：主要生产设备台、套1884新增人员总数人436其中：工人总数人400 技术人员人12 销售及管理人员人245厂区占地面积hm26厂区建筑面积 m2300007新增固定资产建设投资总额：其中：设备厂房改造万元740064409608新增电力安装容量kW133769新增昼夜用水量m3887.210全厂年能耗 （折标煤）t17884 技 术 经 济 指 标1每一职工年产量t160.62每一工人年产量t1753全员劳动生产率万元128.74每吨产品耗标煤kg201.85每吨产品所需固定资产投资万元0.116每万元投资年产值万元4.687内部收益率%21.20税 后8总投资收益率%28.59投资回收期年5.42税 后1.7 可行性研究的主要结论本项目建成后不仅能够带来显著的社会效益，还将获得良好的经济效益。预计项目建成达产公司年新增销售收入56100万元，正常年份年新增利润总额3444万元，年上交国家增值税、销售税金及附加5076万元。从项目经济效益评价指标来看，财务内部收益率（税后）21.20 %，高于设定的基准收益率14 %；投资回收期（静态）5.42年，低于行业的基准投资回收期；财务净现值FNPV（税后）为3886万元；从项目不确定性分析结果来看，盈亏平衡点为41.30 %，各变动因素在5 %的范围内变化时，内部收益率均高于基准收益率14 %临界点，说明项目具有较强的抗风险能力。2 企业基本情况3 需求预测及拟建规模3.1 需求预测3.1.1 产品应用领域广泛CO2焊丝和药芯焊丝广泛应用于机械、冶金、汽车制造、能源、造船、化工、航空航天、建筑、桥梁、交通与运输、军工等制造行业，是钢铁产品的连接方式中不可缺少辅助材料，随着钢铁消费量的增加而增长。CO2焊丝和药芯焊丝由于具有较高的焊接质量和连续化生产的特点，正在取代手工焊条成为焊接材料中的主流品种。3.1.2 产品市场发展空间巨大CO2气体保护焊是目前世界各国使用最为广泛的先进焊接方法，据资料报导：美国气体保护实芯焊丝约占其焊材总量的31 %，日本为41 %，韩国达到30 %，西欧达到53 %。在世界各先进工业国，它与其他自动化焊丝品种一起占到焊丝总量的85 %左右，而传统的手工焊条仅占15 %以下。我国的CO2气体保护实芯焊丝研制与开发始于五十年代，然而八十年代以前，国内CO2焊丝使用的较少，但近10年来随着汽车工业以及其他产业的飞速发展，CO2气体保护焊接的应用范围不断扩大，CO2焊丝在我国也发展较快，目前全国CO2焊丝生产企业已有150余家，其生产量2004年约为35万t，2005年约为56万t，2006年就已达到80万吨，大约占焊材总量310万吨的25 %左右。然而尽管近年来我国CO2焊丝产销量以40 %左右的年均增长速度迅猛发展，依然跟不上市场发展的需要，2007年甚至出现了供不应求的局面。据专家预测：未来十年我国实芯焊丝的比例将逐渐接近发展国家50 %的水平，将占到焊材比例40 %或更多，届时CO2气保焊丝的市场绝对需求量将达到200250万吨/年。因此未来十年我国还有100150万吨的市场缺口。药芯焊丝作为焊接材料中的高端产品，因其基数尚小，发展很快，市场前景广阔，据统计20052007年约分别为8、12、17万吨/年，年增幅达40 %左右，总产销量已居世界之冠。预计10年内将达6070万吨。3.1.1 造船行业每年增速超过30%，带动药芯焊丝的需求快速增长2006年我国造船完工量1452万载重吨，比2005年增长20 %；新承接船舶订单4251万载重吨，比2005年增长150 %；手持船舶订单6872万载重吨，比2005年增长73 %。我国造船三大指标创出历史新高，船舶工业继续保持快速发展态势。按我国和英国克拉克松研究公司对世界造船总量的统计数据，按载重吨计，我国造船完工量、新承接船舶订单和手持船舶 图3-1 1990-2006年我国造船完工量订单分别占世界市场份额的19 %、32 %和24 %；按修正总吨计，新承接船舶订单和手持船舶订单量均已超过日本，位居世界第二。 据国防科工委船舶行业管理办公室统计，2007年前三季度，我国船舶工业继续保持快速增长，各项指标再创历史新高。造船完工量达到1203万载重吨，同比增长44 %，其中出口船舶977万载重吨，占造船完工量的81 %；新承接船舶订单6434万载重吨，同比增长120 %，其中出口船舶5722万载重吨，占新承接船舶订单量的89 %；手持船舶订单12935万载重吨，同比增长111 %，其中出口船舶11307万载重吨，占手持订单总量的87 %。根据英国克拉克松研究公司对世界造船总量的统计数据，我国造船完工量、承接新船订单和手持船舶订单分别占世界市场份额的20.1 %、38.7 %和29.5 %。表3-1 我国造船主要指标统计表指 标单位2001年2002年2003年2004年2005年200620073季同比造船完工量万载重吨390417.2641.1880.41309.614521203同比增长6.97%53.67%37.33%48.75%10.87%11%新承接船舶订单万载重吨69465618951712187442516434同比增长-5.46%188.77%-9.64%9.46%126.87%102%手持船舶订单万载重吨1,2741,3142,6233,4594,1186,87212,900同比增长3.10%99.69%31.89%19.04%66.87%150%船舶工业中长期发展规划中指出，到2010年，我国自主开发、建造的主力船舶达到国际先进水平，年造船能力达到2300万载重吨，年产量1700万载重吨。本土生产的船用设备平均装船率达到60 %以上。船舶工业组织结构趋于合理，大型船舶企业集团具备较强的国际竞争力，三大造船基地初具规模，造船业与配套业协调发展，中国造船业迅速崛起有望成为世界造船中心。造船行业经过“八五”、“九五”十年的高效焊接技术推广，已在全行业使用了药芯焊丝气保护焊和埋弧焊技术。2007年造船行业对药芯焊丝的需求大约16万吨，到2010年预计超过31万吨。预计近年内中国造船业年增幅不低于30 %，可保证药芯焊丝应用量以不低于前6年的增长率（30 %）持续增长。3.1.3 应用领域分析CO2气体保护焊接工艺是一种通用的全自动或半自动焊接方法，几乎适用于一切钢结构的焊接，尤其适用于要求高生产效率，有固定操作工位，大批量生产的产品。因此CO2气保护实芯焊丝和药芯焊丝可广泛应用于机械、造船、汽车、建筑、石化、能源、军工等众多领域。以下列出几个主要行业应用的情况。a. 机械行业机械工业是国民经济的基础，发展具有自主知识产权的重大装备是我国的国策。近年来，随着冶金、电力、交通、煤炭、石化等行业的发展，为其提供装备的机械工业也得到飞速发展。自2002年以来，我国机械工业产值已持续年增幅在20 %以上。“十一五”期间随着国家宏观调控政策的实施，冶金、建筑、水泥等行业发展速度会下降，因此机械工业的发展速度也会适度放缓，但随着“十一五”期间一些重大项目的开工，例如：京沪高速铁路、南水北调工程、中俄、中哈油气管线，以及国家鼓励装备出口的政策导向，为各行业制造装备的机械工业发展的利好消息更多，因此可以预期未来10年仍是该行业的高速发展期。我国目前几乎所有知名大型骨干机械制造工厂，例如：一重（富拉尔基）、二重（四川德阳）、太重（太原）、大重（大连）、上重（上海）、兰州石化机械厂、金陵化工机械厂、哈尔滨锅炉厂、自贡东方锅炉厂、上海锅炉厂、徐州工程机械厂、山东推土机厂、柳州工程机械厂、兰州石化机械厂等早已推广使用CO2焊丝，其使用量早已超过手工焊条。b. 铁路机车、车辆铁路机车、车辆制造是我国CO2焊丝最早应用的行业，也是应用最为典型、集中的行业之一。从70年代末大连机车车辆厂就自行生产并使用CO2焊丝焊接机车底盘和车厢，80年代已在全行业推广使用。目前，在我国全部机车车辆制造厂，例如：齐齐哈尔车辆厂，长春客车厂，大连机车车辆厂，大同机车厂，青岛四方机车车辆厂，北京二七机车车辆厂，四川眉山车辆厂，株洲机车厂、戚墅堰客车厂等全部采用CO2焊丝做为主导焊接材料。c. 汽车工业中国家用轿车市场近年持续快速增长， 2008年销量有望达到1000万辆，增速大约保持在15 %20 %。大型客车今后几年复合增长率在10 %以上，由于城市化进程的不断加快、公路客车和公交客车向大型化发展的趋势以及大客不可替代的便利性将推动大客行业稳定增长。大型货车、农业用车、环保用车、特种行业用车也都将保持在10 %以上的增速。汽车制造的焊接工艺主要有两种，即：电阻点焊和CO2焊丝焊接，后者的工作量约占50 %。汽车制造业的持续发展成为CO2焊丝的一个新兴重要市场。d. 建筑钢结构发展工业和民用钢结构建筑是近年各国建筑业的新趋势，2006年我国建筑钢结构制造量约为1600万t，包括工业厂房钢结构、高层建筑钢结构、大跨度场馆钢结构、市政建设钢结构和住宅钢结构等。上述钢结构制造共消耗焊接材料2535万吨左右，其中主要为CO2焊丝。预测2010年各类建筑钢结构制作量为2600万吨，将相应需要各类焊接材料4050万吨左右，其中CO2焊丝约占70 %。e. 集装箱我国已成为全世界最大的集装箱制造和出口国，每年约制造250300万个标准集装箱，消费钢材400500万吨左右。由于集装箱采用薄板和轻型冷弯型钢制造，尤其适于用CO2焊丝焊接，所以各国集装箱几乎100 %用CO2焊丝焊接。制造一个标准集装箱需用CO2焊丝约20 kg，每年约需CO2焊丝56万吨。f. 造船行业的发展对焊材的需求2006年我国造船完工量1452万载重吨，2007年我国造船完工量1800万载重吨已经超过日本，仅次于韩国居世界第二。据国防科工委船舶行业管理办公室信息，2008年计划造船完工量为2200万吨。相应需求各类焊接材料3033万吨。该行业虽然主要使用药芯焊丝，但CO2焊丝仍有20 %左右用量，约6万吨。综上所述，CO2焊丝是在国民经济各行业中广泛使用的通用产品，其市场需求总量，一方面随着GDP同步增长，另一方面会随着工业制造不断向自动化方向发展，不断挤占原属于传统手工焊条的市场。由于此产品是消耗性材料，因此市场会长期看好。3.2 CO2焊丝的市场竞争情况3.2.1 实芯焊丝竞争对手分析CO2焊丝市场特征是：市场增长很快，产能增长也很快，市场的扩大和产能的增长大体同步。2007年需略大于供，因此全年无论大小厂家无一出现押库现象。目前国内虽有大小生产厂家一百余家，但真正形成万吨以上规模的只有十来家，现就最知名的几家分析如下：a. 辽宁锦州锦泰公司：2007年产销量约6万吨，该公司原为九十年代台资天泰公司所建，2005年后为美国林肯公司收购。该公司曾是中国大陆最大的实芯焊丝生产企业，产品品牌影响力国内第一。2002年该公司在国内与天津三英焊业公司同步推出环保型无镀铜CO2焊丝，其性能和天津三英产品相当。由于近年来国产品牌CO2焊丝性能普遍提高，而外资生产成本较高，其优势正逐渐下降。近年来该公司产能未见明显增长。b. 天津金桥焊材集团：天津金桥焊材集团是目前国内最大的焊材生产企业，年产焊材70万吨。过去基本上只生产手工焊条，近年来该企业已开始产品转型。2007年CO2焊丝产量已达8万吨。金桥的主要优势是资本雄厚，销售网络畅通，企业管理较好，生产成本低。金桥公司缺点是完全家族式管理，随企业的发展，一些深层次问题已开始显现。其次该企业技术创新能力尚不够强，质量性能一般，主要是通过低价竞争扩大市场。至今，环保型CO2焊丝尚未开发。c. 天津大桥焊材集团：天津大桥集团是国企转制的民营企业。目前，在国内焊材行业产销量位列第二，2007年产销量约50万吨。其中CO2焊丝5万吨。该企业状况与金桥类似，但竞争力略弱于金桥。d. 四川自贡大西洋焊材公司：该公司是原自贡中国焊条厂转制的上市公司。目前在国内焊材产销量排第三，2007年产销量约30万吨，其中CO2焊丝约5万吨。大西洋是目前国内焊材行业仅存经营较好的老字号国有控股企业。大西洋经营效益较好的原因除与同类企业在管理、技术、规模上有一定优势外，还有一个重要地域原因：就是焊材产品运费成本较高，其地处西南四川，远离大桥、金桥两大竞争对手。但是大西洋向外扩张也同样受到地域的限制。该公司至今尚未推出环保型CO2焊丝。e. 常州华通公司：该公司是近年焊材行业发展较快的民营企业，产品几乎全部为CO2焊丝，2007年CO2焊丝产销量约5万吨。该企业目前尚无环保型CO2焊丝。该企业的优势是经营管理较好，生产成本较低。但科技创新能力不强，产品种类单一。3.2.2 药芯焊丝竞争对手分析近年来，随着市场竞争的加剧，焊接材料生产企业出现了两极分化之势，通用焊接材料生产的集中度逐年提高，靠规模取胜，部分小型企业则生存艰难。目前我国焊接材料生产厂商呈现外资（包含外资控股）、民营、国资（含国有成分）三足鼎立之势，总体状况如下： 通过各种媒介分析整理表3-2 国内药芯焊丝生产企业产能一览表序号企业名称商标主导产品年产总量药芯焊丝产销量国内市场份额其中出口（万吨）1天泰焊材工业股份有限公司天泰牌药芯焊丝4万吨3.0万吨17.6%0.52上海广泰焊接材料有限公司 广泰焊丝4万吨2.0万吨11.8%0.83天津三英焊业股份有限公司三英牌药芯焊丝3万吨2.1万吨12.3%0.14安泰科技股份焊接材料分公司安泰牌药芯焊丝2万吨2.0万吨11.76%0.15现代昆山1.6万吨9.4%0.46天津市金桥焊材集团有限公司金桥牌焊条、焊丝、焊剂85万吨1.5万吨8.8%7天津大桥焊材集团有限公司大桥牌焊条、焊丝、焊剂50万吨1.0万吨5.9%8高丽焊接材料有限公司韩国企业焊丝、焊剂10万吨0.8万吨4.7%0.59武汉铁锚焊接材料股份有限公司0.5万吨2.9%10山东飞乐0.4万吨2.4%0.111金太阳0.4万吨2.4%12石家庄市瑞达焊业有限公司瑞达牌焊丝3万吨0.5万吨2.9%13河北益晨0.4万吨2.4%14青岛ESAB0.3万吨1.8%15江苏昊邦0.3万吨1.8%16其它企业0.4万吨2.4%合 计17万吨100%2.5万吨l 昆山天泰公司，原为台资企业，2000年前后，在中国昆山设厂。2005年为美国ITW公司并购。2006年销售约2.5万吨，2007年估计销售3万吨。国内市场份额18 %左右，是三英焊业公司的主要竞争对手。天泰公司由于产权易手，企业主要经营管理层和技术、经销队伍大幅变动，企业发展减缓。ITW是美国著名营销网络公司，但焊材研发并无特长，近年天津三英与天泰的差距在逐渐缩小。l 上海广泰公司，原为台资企业，2005年为美国林肯公司并购。2006年销售约1.6万吨，2007年估计为2万吨。占中国市场份额12 %，由于与天泰同样原因，天津三英目前已基本上赶上上海广泰，而且市场对天津三英的产品质量整个认可度更高一些。l 安泰股份，内资上市企业，其中药芯焊丝是其产品之一，背景为北京钢研院。虽然安泰公司已做出再新增十条生产线的计划，但2007年上半年土建尚未动工，目前，仅有六条生产线。天津金桥，金桥是我国焊材产业老大，民营企业，但其主要产品是落后的手工焊条。虽然近年也开始开发、生产药芯焊丝，但其技术实力、产品质量、品种明显落后于天津三英。估计2006年产销为1万吨，2007年可能达1.5万吨，市场占有率约为9 %。金桥公司的优势是：产销量目前居于前位，并且有自己的研发队伍，多年来已经形成较为完善的市场网络，金桥品牌的知名度较高，因为该企业生产的药芯焊丝与本公司基本同质、市场区域基本相同，与本公司市场交叉充分，其发展势头不可低估。今后真正对本公司构成威胁可能不是外企而是民企金桥。3.2.3 公司的竞争优劣势公司的竞争优势a. 有较强的科技创新能力。公司依托单位拥有一支博士、硕士、高级工程师等技术和管理型人才团队。这些人员熟悉行业的技术特点、产品特征，有丰富的理论和实践经验，同时公司与国内外院所等专业科研机构，建立了广泛的合作研究开发联系，外围力量充实。拥有一支稳定核心经营和技术团队、拥有产、学、研一体化的良好企业结构。b. 依托单位中冶焊接科技有限公司在中冶集团具有焊接专业垄断地位，目前中冶集团年焊丝需求量愈10万吨。公司的竞争劣势a. 品种单调期初公司在产品类别单一，目前还缺少电焊条等类别产品，使销售渠道的能力运用不足。b. 市场网络尚不健全与金桥、大桥相比，市场网络建设还有差距，在全国尤其是内陆工业城市的布局布点还未全面展开。3.3 拟建规模根据定向市场的需求，确定本项目的生产纲领为新增各种规格CO2气保护实芯焊丝4万吨和药芯焊丝3万吨，第一年1万吨实芯焊丝和8千吨药芯焊丝，第二年2万吨吨实芯焊丝和1.5万吨药芯焊丝，第三年4万吨实芯焊丝和3万吨药芯焊丝。产品主要规格为0.81.6 mm，其中常用规格（1.2 mm）约占50 %。具体各品种、规格系列及产能安排如下：表3-1 生产纲领一览表产 品 名 称年度达产目标第一年第二年第三年及以后品种规格(mm)比 例180003500070000实芯焊丝（ER50-6/70S-6）0.820 %2000400080000.910 %1000200040001.010 %1000200040001.250 %500010000200001.610 %100020004000药芯焊丝（E501T-1）1.275%600011250225001.410%800150030001.615%120022504500 4 厂址选择4.1 厂址概况4.2 建设条件4.2.1工厂位于经济开发区，市政管网设施齐全，设有市政给水管、雨水和污水排水管及天然气管道，电源也可由园区引入。4.2.2 厂区地质结构属 。4.2.3气象条件： 。全年平均气温 最热月（7月）平均气温 最冷月（1月）平均气温 年平均降水量 mm平均风速：夏季 m/s 冬季 m/s风荷载 kN/m2常年主导风向 SSW最大积雪深度 cm雪荷载 kN/m2土壤冻结厚度 cm地震基本烈度 度5 物料供应与生产协作5.1本项目实芯焊丝原料为大盘重热轧控冷高线焊接用钢盘条，牌号主要为ER50-6，直径为5.5 mm，盘重1.52 t，年需求量为4.12万t。主要生产企业有青钢、首钢、武钢和湘钢等，原材料的质量和供应量完全可以满足本项目生产需求。本项目药芯焊丝主要原材料和辅助材料耗量及供应来源见下表。 本项目所需主要原、辅材料一览表序号名称单位达产后年消耗量供货来源1SPCC/D冷轧薄板吨26300包钢、马钢、宝钢2金红石吨2200澳大利亚、海南3锆英砂吨300澳大利亚、海南4石英吨300河北灵寿6硅锰合金粉吨1000北京、锦州、上海7拉丝润滑剂吨3060天津特润丝公司8拉丝模吨510天津硬质合金厂9塑料焊丝盘个300万无锡10塑料包装膜吨15天津5.2 生产所需辅助材料如硫酸铜、硫酸和少量化验用常规化学药品，拉丝模、成品塑料盘、润滑剂等，国内均能生产，易采购。6工程设计方案6.1 工艺6.1.1任务和生产纲领a. 任务本项目工艺承担CO2焊丝和药芯焊丝全过程的生产任务。b. 生产纲领本项目的年生产纲领为各品种规格的CO2焊丝40000 t和药芯焊丝30000吨。c. 生产性质根据生产产品的特点和生产纲领，本项目属多规格大批量连续生产性质。d. 工作制度和年时基数采用三班连续工作制。全年工作330 d，每班工作8 h。设备设计年时基数7920 h，工人设计年时基数1830 h。6.1.2 主要设计原则a. 本项目工艺技术来源为国际上先进成熟的CO2焊丝和药芯焊丝生产工艺技术；配套设备主要为引进国外先进技术并经过国内主流厂家使用成熟的各类成型机、高速直线式拉丝机组和高速层绕机组等。b. 采用近年来国内外推广的工字轮、大盘重连续化生产工艺，生产流程短，产品稳定性好，生产效率高；由于盘条质量好，可直接拉拔到所需规格，减少中间热处理，降低生产成本，提高工作效率。c. 在设计和生产过程中，采取污水处理和除尘处理，以减少对室外环境的污染和保证操作人员的安全和身体健康。6.1.3 主要工艺说明和主要设备选择a. 生产工艺流程CO2实芯焊丝生产工艺流程如下：盘条检验机械剥壳电解酸洗水洗热水洗涂层烘干粗拉工字轮收放线成品丝拉拔收放线在线表面处理（脱脂+电解酸洗+水洗）活化镀铜水洗中和烘干润滑抛光收线成品检验层绕检验包装入库盘条5.5mm机械剥壳除锈化学除锈硼化处理粗拉定径2.2-2.4mm细拉定径0.851.65mm层绕包装520Kg检验入库抛光拉拔在线检验化学镀铜图6-1 CO2气保护实芯焊丝生产工艺流程药芯焊丝生产工艺流程如下：药粉进厂检验烘培烧结研磨筛分焊丝轧制成型2.05.0mm冷拔拉丝1.03.2mm层绕包装1520Kg钢带检验 纵剪分条 宽度618mm钢加热带层干燥300500Kg/盘加热干燥混粉配粉检验入库图6-2 药芯焊丝生产工艺流程简图b. 主要设备选型本项目CO2实芯焊丝主要设备包括：l 粗拉工段：表面处理粗拉生产线7条、 LZ 7/560拉丝机7台，配套800工字轮收线机。l 成品丝拉拔工段： LZ6/400直进式拉丝机10台、LZ8/400直进式拉丝机2台，所有成品拉丝均配套630工字轮收线机。l 焊丝表面处理工段：24线化镀焊丝连续生产线2条。l 精密层绕工段：国产精密层绕机20台。l 包装工段：3台。粗拉与机械剥壳表面处理为连续作业线，大盘重生产，生产效率高，产品质量好；拉丝机采用变频直进式拉丝机组和工字轮收放线机组，质量稳定，节能降耗；层绕机选择为高速层绕机，在国内选购配套；辅助生产设备如轧尖机、对焊机、包装机、修模机以及公用设备如：软水制备设备、空压机等设备全部国内配套。本项目药芯焊丝主要设备包括：l 钢带纵剪4套。l 钢带层绕8套。l 轧制成型生产线9条。l LZ9/400直线拉丝机12条。l 焊丝烘干炉2台。l 焊丝层绕机20台。l 焊丝包装机3台。c. 主要设备指标l 粗拉LZ7/560+表面处理作业线该生产线包括在线机械剥壳、电解酸洗、在线涂硼和在线拉拔，污染小，节能降耗，生产效率高。粗拉为LZ7/560直进式拉丝机，拉拔速度为15 m/s，单机台年产量6000 t/年台。 l 药芯焊丝轧制成型生产线成型速度9095m/min。l 成品丝拉拔作业线成品丝拉拔全部采用直进式拉丝机，正常生产运行速度（成品卷筒）为18 m/s（最高达20 m/s），实芯焊丝根据产品规格不同，分别配套采用6/400和8/400拉丝机，配套工字轮收放线机，药芯焊丝采用9/400拉丝机。l 表面处理生产线焊丝表面处理连续生产线包括收放线机、电解酸洗、电解碱洗、涂敷特殊涂层或镀铜、抛光等工序，生产线数量2条，每条24线，走线速度5 m/s。l 层绕机组层绕机组是将630工字轮上的焊丝通过重新精密缠绕到用户需求的20 kg或15kg的小工字轮上，层绕速度20 m/s，每层绕一卷需3 min，因此需要45台层绕机。d. 自动控制方案l 轧制成型生产线采用交流伺服、交流变频、以及PLC自动控制，可实行无粉停车、填充率自动控制等功能。l 拉丝机采用先进的变频调速技术，PLC自动控制，断线自动停车，穿线低速运转，自动保护。l 各连续作业线自动化程度高，镀液温度水浴加热，自动控制，保证镀液恒定；收线采用PLC自动控制，微张力运行。l 对主要生产数据如拉丝速度、在线直径检测、温度、钢丝定尺与生产速度等主要工艺进行自动控制，自动记录，各仪表、仪器由计量单位定期检查和校对，保证数据的真实性。6.1.4 新增主要生产设备本项目CO2实芯焊丝新增主要生产设备明细如表6.1-1所示。表6.1-1 CO2实芯焊丝新增主要生产设备明细表序号设备名称设备功率（KW）速度所需数量总价（万元）单台总台1前处理线32/线2247线842LZ6/560拉丝机+ GS80014711768m/s8组4203GF800放线机+LZ6/400拉丝机+脱脂槽+GS63017777012m/s10组3664GF800+LZ8/400拉丝机+GS6309919815m/s2组94524展开式镀线6001200设计5m/s2条43265线埋弧焊丝展开镀线1501501.5m/s1条507气保焊丝层绕机3060015m/s20台2408埋弧焊层绕机30604m/s2台249气保焊包装机10303台611埋弧焊丝包装机10104m/s1台512对焊机16台1213轧尖机8台
