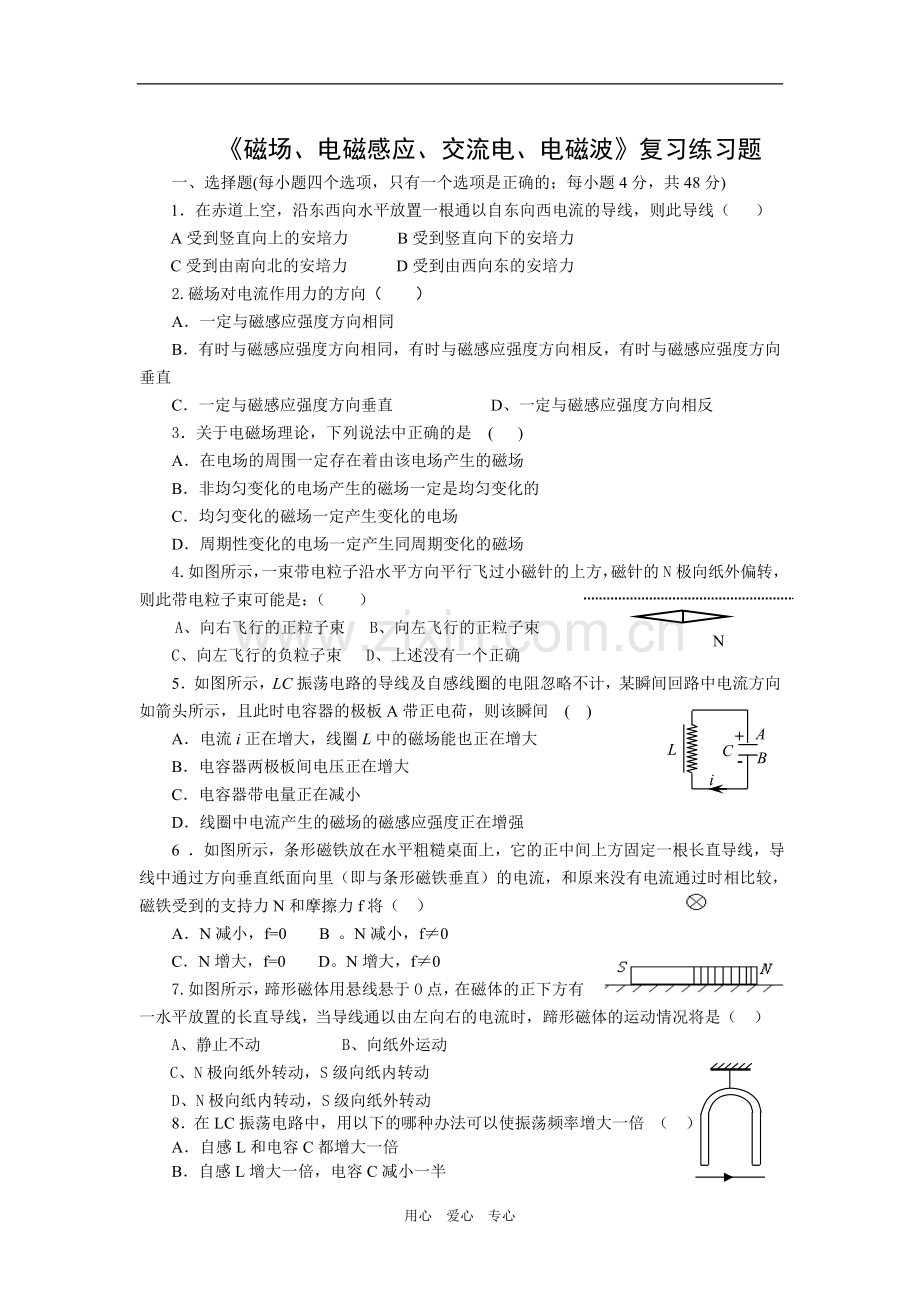

高中物理《磁场、电磁感应、交流电、电磁波》复习练习题.doc

《磁场、电磁感应、交流电、电磁波》复习练习题
一、选择题(每小题四个选项，只有一个选项是正确的；每小题4分，共48分)
1．在赤道上空，沿东西向水平放置一根通以自东向西电流的导线，则此导线（ ）
A受到竖直向上的安培力 B受到竖直向下的安培力
C受到由南向北的安培力 D受到由西向东的安培力
2.磁场对电流作用力的方向（ ）
A．一定与磁感应强度方向相同
B．有时与磁感应强度方向相同，有时与磁感应强度方向相反，有时与磁感应强度方向垂直
C．一定与磁感应强度方向垂直 D、一定与磁感应强度方向相反
3．关于电磁场理论，下列说法中正确的是 ( )
A．在电场的周围一定存在着由该电场产生的磁场
B．非均匀变化的电场产生的磁场一定是均匀变化的
C．均匀变化的磁场一定产生变化的电场
D．周期性变化的电场一定产生同周期变化的磁场
N
4.如图所示，一束带电粒子沿水平方向平行飞过小磁针的上方，磁针的N极向纸外偏转，则此带电粒子束可能是：（ ）
A、向右飞行的正粒子束 B、向左飞行的正粒子束
C、向左飞行的负粒子束 D、上述没有一个正确

i
+
-
A
B
C
L
5．如图所示，LC振荡电路的导线及自感线圈的电阻忽略不计，某瞬间回路中电流方向如箭头所示，且此时电容器的极板A带正电荷，则该瞬间 ( )
A．电流i正在增大，线圈L中的磁场能也正在增大
B．电容器两极板间电压正在增大
C．电容器带电量正在减小
D．线圈中电流产生的磁场的磁感应强度正在增强
6 ．如图所示，条形磁铁放在水平粗糙桌面上，它的正中间上方固定一根长直导线，导线中通过方向垂直纸面向里（即与条形磁铁垂直）的电流，和原来没有电流通过时相比较，磁铁受到的支持力N和摩擦力f将（ ）
A．N减小，f=0 B 。N减小，f≠0
C．N增大，f=0 D。N增大，f≠0
7.如图所示，蹄形磁体用悬线悬于O点，在磁体的正下方有一水平放置的长直导线，当导线通以由左向右的电流时，蹄形磁体的运动情况将是（ ）
A、静止不动 B、向纸外运动
C、N极向纸外转动，S级向纸内转动
D、N极向纸内转动，S级向纸外转动
8．在LC振荡电路中，用以下的哪种办法可以使振荡频率增大一倍 （ ）
A．自感L和电容C都增大一倍　
B．自感L增大一倍，电容C减小一半
C．自感L减小一半，电容C增大一倍

D．自感L和电容C都减小一半
9．如图，矩形线圈在匀强磁场中绕OO′轴匀速转动，当转到图示位置时，线圈的 （ ）
　 A．磁通变化率为零 B．感应电流为零
　　C．磁通量变化率最大 D．通过线框的磁通量最大

10. 用同样的材料、不同粗细导线绕成两个质量面积均相同的正方形线圈Ⅰ和Ⅱ，使它们从离有理想界面的匀强磁场高度为h的地方同时自由下落，如图所示．线圈平面与磁感线垂直，空气阻力不计，则 ：( )
A．两线圈同时落地，线圈发热量相同
B．细线圈先落到地，细线圈发热量大
C．粗线圈先落到地，粗线圈发热量大
D．两线圈同时落地，细线圈发热量大
11．如图为研究演示自感现象的电路，下列说法正确的是：( )
A．当电键闭合时A1、A2同时亮 B．当电键闭合时A2先亮
C．当电键闭合时A1先亮 D．当电键断开时A2先熄灭
12．粒子甲的质量与电荷量分别是粒子乙的4倍与2倍，两粒子均带正电，让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动。已知磁场方向垂直纸面向里。以下四个图中，能正确表示两粒子子运动轨迹的是 （ ）
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
甲
乙
A
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
甲
乙
B
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
乙
甲
C
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
乙
甲
D

二、实验题（10分）
13．在探究感应电流方向的实验中，已知当磁铁如图所示方式插入线圈时，电流计指针向正接线柱一侧偏转，现把它与线圈串联接成下列所示电路，当条形磁铁按如图所示情况运动时，
⑴试对灵敏电流计的指针偏转方向作出判断（在图中画出偏转方向）。
⑵根据你得到这些结果，可以初步得出的结论是
三、计算题（本题共42分）

B
b
a
14.（10分）如图所示，有一磁感强度B=0.1T的水平匀强磁场，垂直匀强磁场放置一很长的金属框架，框架上有一导体ab保持与框架边垂直、由静止开始下滑。已知ab长100cm，质量为0.1kg，电阻为0.1Ω，框架电阻不计，取g=10m/s2，求：
　　(1) ab中电流的方向如何？
(2)导体ab下落的最大速度；
　　(3)导体ab在最大速度时产生的电功率。

15.如图所示，M、N是一电子在匀强磁场中做匀速圆周运动轨迹上的两点，MN的连线与磁场垂直，长度LMN=0.05m磁场的磁感应强度为B=9.1×10-4T。电子通过M点时速度的方向与MN间的夹角θ=30°，（电子的质量m=9.1×10-31kg，电荷量e=1.6×10-19c）求：
⑴ 电子做匀速圆周运动的轨道半径 ⑵ 电子做匀速圆周运动的速率
N
M
B
θ
V
⑶ 电子从M点运动到N点所用的时间

16.如图所示为一输电系统，A地有一台升压变压器，B地有一台匝数比为10∶1的降压变压器，降压变压器副线圈上的电流为100A，输出功率是12kW， A、B两地输电线的电阻是20Ω，求： (1) 升压变压器输出端的电压．(2) 在A地输送的功率是多少？

B
17.如图所示，光滑绝缘的水平桌面上有一有界匀强磁场，磁感应强度的大小为B，方向竖直向下，虚线MN为磁场的边界。单匝正方形均匀导线框abcd，边长为L，总电阻为R，当导线框在外力的作用下以速度v匀速进入磁场区域的过程中（ab边始终保持与MN平行）。求：
⑴ 线框中产生的感应电动势E
⑵ 线框a、b两点的电势差
⑶ 导线框在进入磁场的过程中外力的大小。

参考答案

1. B 2. C 3. D 4. B 5. B 6. C 7. C 8. D 9. C 10. A 11. B12.A
13、（1）

⑵ 感应电流的磁场总是阻碍引起感应电流磁通量的变化
14、(10分）(1) a b
(2)根据导体ab下落的最大速度时，加速度为零，，
，所以m/s
(3) W
15、 (10分)
解：⑴电子作圆周运动的轨迹如图所示，根据几何关系可知，轨道半径R=LMN=0.05m┅（3分）
⑵根据牛顿第二定律
┅┅┅┅（2分）
电子的速率
┅┅┅（2分）
⑶电子作匀速圆周运动的周期为
N
M
B
θ
V
R
R
┅┅┅┅（2分）
电子从M 点运动到N点所用的时间
┅┅┅┅（2分）
评分说明：①如有其他的做法，根据上面的情况相应给分
②没有画出运动示意图的扣掉1分
16、（10分）解： ⑴B地输出功率

降压变压器副线圈的电压
┅┅┅┅（2分）
根据变压器的电压和匝数之间的关系，B地变压器的输入电压
┅┅┅┅（2分）
输电线上的电流┅┅（2分）
升压变压
器输出端的电压┅┅┅┅（2分）
代入数值可得┅┅┅┅（1分）
⑵在A地升压变压器是理想的，输入功率等于输出功率
3R/4
R/4
E
a
b
即 ┅┅┅┅（3分）

评分说明：如有其他的做法，根据上面的情况相应给分
17. （12分）解：⑴线框中产生的感应电动势为 E=BLV （2分）
⑵线框的等效电路图如右图
根据闭合电路欧姆定律,电路中的电流 ┅┅┅┅（1分）
a、 b两点间的电势差为 ┅┅┅┅（2分）
即电势差为┅┅┅┅（1分）
⑶导线框匀速运动安培力与外力相等 ┅┅┅┅（1分）
联立可得┅┅┅┅（2分） 即外力为┅┅┅┅（1分）
评分说明：①如有其他的做法，根据上面的情况相应给分 ②没画等效电路图的扣掉1分
