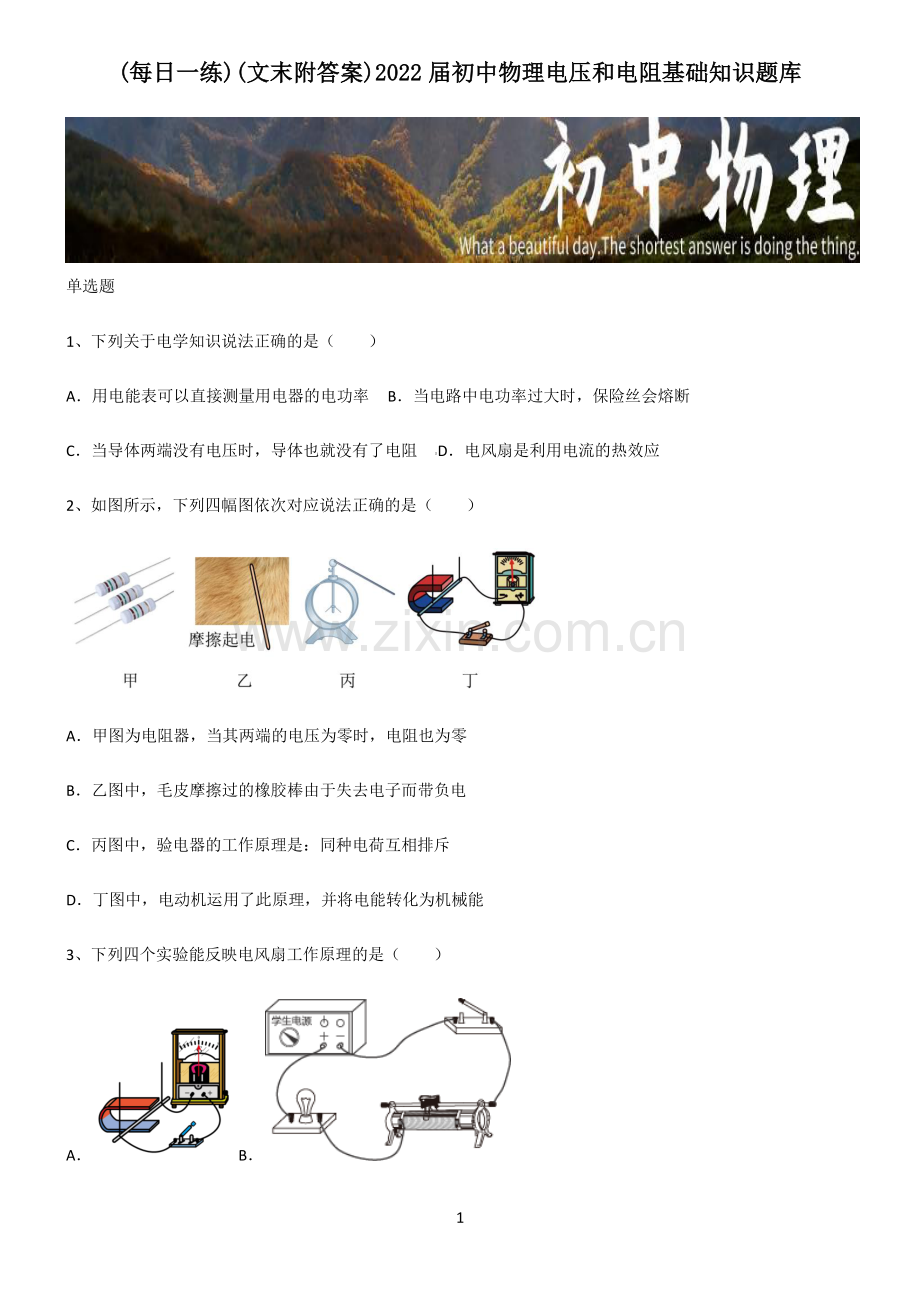

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届初中物理电压和电阻基础知识题库届初中物理电压和电阻基础知识题库 单选题 1、下列关于电学知识说法正确的是（）A用电能表可以直接测量用电器的电功率 B当电路中电功率过大时，保险丝会熔断 C当导体两端没有电压时，导体也就没有了电阻 D电风扇是利用电流的热效应 2、如图所示，下列四幅图依次对应说法正确的是（）A甲图为电阻器，当其两端的电压为零时，电阻也为零 B乙图中，毛皮摩擦过的橡胶棒由于失去电子而带负电 C丙图中，验电器的工作原理是：同种电荷互相排斥 D丁图中，电动机运用了此原理，并将电能转化为机械能 3、下列四个实验能反映电风扇工作原理的是（）AB 2 CD 4、能源、信息和材料是现代社会发展的三大支柱。关于能源、信息和材料，下列说法正确的是（）A太阳能、风能和核能都是可再生能源 B光纤通讯是依靠超声波来传递信息的 C移动通信是用电磁波传递信号的 D超导材料可用于电饭锅的发热元件 5、小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，两灯均不亮，只有电压表有示数，则故障原因可能是（）AL1短路 BL1断路 CL2短路 DL2 断路 6、2021 年 1 月 13 日，我国自主研发制造、时速可达 620 千米/小时的世界首台高温超导高速磁浮工程化样车在成都西南交通大学下线，下列说法正确的是（）A磁悬浮列车通过异名磁极相互排斥将车体托举起来 3 B列车以电能为动力来源，电能属于一次能源 C行驶的列车带正电荷是因失去电子而造成的 D发热体用超导材料来制造产生的热量会更多 7、关于图所示的实物电路，在 S1、S2都闭合后，下列说法正确的是（）A通过 L1与 L2的电流一定相等 B通过 L1与 L2的电流一定不相等 CL1与 L2两端的电压一定相等 DL1与 L2两端的电压之和等于电源电压 8、下列电路中电压表测量R2两端电压，且电路连接正确是（）ABCD 9、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（）4 A电位器与灯泡是并联的 B电位器通过改变接入电路中电阻的横截面积来改变电阻的大小 C若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗 D若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮 10、如图所示电路中，当开关 S 闭合后发现两只灯 L1和 L2均不发光。用电压表测量，发现c、d两点间和b、d两点间均有电压并且相等，而a、b两点和c、b两点间的电压都为零，则电路故障的原因可能是（）AL1的灯丝断了 BL2的灯丝断了 CL1或 L2发生了短路 D开关 S 接触不良 多选题 11、如图所示，电源电压为 6V，闭合开关后，电压表的示数为 4V，下列描述正确的是（）A电压表右侧是正接线柱 BL1两端电压为 2V CL2两端电压为 2V 5 DL1和 L2两端电压之和为 6V 12、如图所示的电路中，电源电压保持不变，当开关 S1、S2都闭合时，电流表的示数为 0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关 S1断开、S2闭合，电流表的示数为 0.3A，下列判断正确的是（）A电阻 R1的阻值为 20 B电阻 R2的阻值为 8 C电源电压为 6V D电路消耗的总功率为 1.8W 13、“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是（）A为了实验结论具有普遍性，实验时应该选择两个规格不同的灯泡 B当实验中电压表示数如图乙所示时，应改接 15V 量程 C闭合开关，两灯都不亮，电压表有示数，可能是 L1断路 D测完 L1两端的电压后，可将电压表接a的导线直接改接到c上测 L2两端的电压 14、如图所示，是小华做电学实验时连接的电路。当闭合开关 S 后，观察到灯泡 L1明显比 L2亮，下列分析正确的是（）6 A灯泡 L1与灯泡 L2连接方式是并联 BL1两端的电压大于 L2两端的电压 C灯泡 L1的电流大于灯泡 L2的电流 D灯泡 L1的电功率大于 L2的电功率 15、下列关于物理概念的说法，错误的是（）A电功率表示用电器消耗电能的多少 B导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 C感应电流的方向与切割磁感线运动方向和磁场方向有关 D磁场中的某一点，小磁针静止时 N 极所指的方向就是该点磁场的方向 综合题 16、远距离传输 远距离输电 输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略。导线有电阻，电流通过时就要发热，如何减少输电线上电功率的损耗呢？发电厂输出的电功率是一定的，它决定于发电机组的发电能力。根据P=UI，若提高输电电压U，那么线路中的电流一定会减小。输电线上损失的电功率为 P=I2R，所以减小输电线的电阻和减小输电电流就可以大大降低电能的损失。从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高电压或超高电压。但也不能随意提高输电电压，因为输电电压越高，输电架空线的建设，对所用各种材料的要求就越严格，线路的造价就越高。绝缘子（如图）是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成。7 从发电站输出的电能，一般都要通过升压变压器提升电压，根据输送距离的远近，常采用 10 千伏、35 千伏、110 千伏、220 千伏的高压输电，甚至 1000 千伏以上的特高压输电。到达用户处再用降压变压器逐级降低电压。（1）减小输电线上电能损失的方法有_；A增大输电线的横截面积 B减小输电线的长度 C提高输电电压 D缩短供电的时间（2）绝缘子无需具备的特性是_；A机械强度高 B耐低温 C耐腐蚀 D透光性好（3）若输电电压提高 2 倍，则线路上的功率损耗将降为原来的_；（4）“高压”输电通过降压变压器逐级降低电压，到达我们家庭后的电压就对人体安全了，这句话是_（正确/错误）得，因为_。17、如图所示的电路中，滑动变阻器铭牌上标有“20 0.5A”字样，其中“20”表示滑动变阻器的 _是 20，“0.5A”表示滑动变阻器 _是 0.5A。闭合开关前，应将滑动变阻器的滑片移至最 _（填“左”或“右”）端。并画出对应的电路图。_ 18、在中招体育考试中，坐位体前屈主要是考验身体柔韧性的一个项目，满分标准：男生 21.6cm，女生8 23.5cm。如图甲所示是小莉自制一个的坐位体前屈测试仪，其原理图如图乙所示，电源的电压 12V，R1的电阻为30。其中电阻丝R2粗细均匀，总长度为 30cm，闭合开关，推挡板 P 在B端时，坐位体前屈成绩为 0，电流表的示数为 0.1A。推挡板 P 在A端时，坐位体前屈成绩为 30cm。（1）闭合开关，挡板 P 从A端推到B端的过程中，电压表的示数_；电流表的示数_；整个电路消耗的功率_；（以上三空均选填“变大”、“变小”或“不变”）（2）求电阻R2的阻值；()（3）小莉在进行坐位体前屈成绩测试时，电压表示数为 6.3V 时，请计算判断小莉同学成绩是否达到优秀？()9 2022 届初中物理电压和电阻_018 参考答案 1、答案：B 解析：A.电能表用来测量用电器一段时间内消耗的电能的，故 A 错误；B.根据欧姆定律可知，家庭电路电压为 220V一定，电阻越小，电流越大，所以短路是电流过大的原因根据 I可知，家庭电路电压为 220V 一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因因此保险丝熔断的原因是短路或用电器的总功率过大，故 B 正确；C.电阻是导体的一种性质，大小与自身的材料、长度、横截面积有关，而与导体两端电压和通过导体的电流大小无关，故 C 错误；D.电风扇中的电动机应用了通电导线在磁场中受力而工作的，主要是把电能转化为机械能，不是利用电流的热效应工作的，故 D 错误故选 B.点睛：（1）电能表是测量一段时间内消耗的电能的多少的仪表；（2）家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因：短路和总功率过大；（3）影响电阻的因素是材料、长度和横截面积，与是否有电流、电压无关；（4）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子 2、答案：C 解析：A电阻是导体本身的一种性质，电阻大小只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，当其两端的电压为零时，电阻不为零，故 A 错误；B毛皮和橡胶棒在摩擦的过程中，毛皮失去电子带正电，而橡胶棒得到电子而带负电,故 B 错误；C同种电荷互相排斥，异种电荷互相吸引。验电器的工作原理是：同种电荷互相排斥，故 C 正确；D丁图中，没有电源，当闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，发电机运用了此原理，并将机械能转化电能，故 D 错误。故选 C。10 3、答案：C 解析：电风扇的主要部件是电动机，电动机是利用通电导体在磁场中受力的原理工作的。A导体棒切割磁感应线，电流表指针发生偏转，说明此时电路中有电流，这是电磁感应现象，是发电机的工作原理，故 A 不符合题意；B该图中，闭合开关后，移动滑片，灯泡的亮度会改变，与电风扇工作原理无关，故 B 不符合题意；C电路中有电流，通电导体棒受到磁场力的作用而运动，与电动机的工作原理相同，故 C 符合题意；D该图是奥斯特实验装置，能说明电流周围存在磁场，故 D 不符合题意。故选 C。4、答案：C 解析：（1）像太阳能、风能、水能以及动、植物等这类可以长期提供或可以再生的能源叫可再生能源；像煤、石油、天然气，一旦消耗就很难再生的能源叫不可再生能源；（2）光导纤维是利用频率比较高的激光来传递信息的；（3）移动通信都是利用电磁波中的微波来传递信息的，因为微波传递信息量大；（4）超导材料电阻为零，电流流过导体时，导体不发热，电饭锅是利用电流的热效应工作的。A太阳能、风能可以长期提供是可再生能源，核能一旦消耗就很难再生不是可再生能源，故 A 错误；B光导纤维是利用激光来传递信息的，故 B 错误；C移动通信都是用电磁波中的微波来传递信号的，因为微波传递信息量大，故 C 正确；D超导材料电阻为零，电流流过导体时，导体不发热，而电饭锅是利用电流的热效应工作的，所以超导体不能用来制作电饭锅的发热体，故 D 错误。11 故选 C。小提示：本题考查了的知识点较多，是一道学科综合题，但难度不大，熟练掌握基础知识即可正确解题。5、答案：B 解析：根据电路可知，两灯泡串联，电压表测量灯 L1两端电压；当开关闭合时，两灯均不亮，说明电路故障为断路，而不是短路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电路故障为 L1断路。故选 B。6、答案：C 解析：A磁悬浮列车是通过同名磁极相互排斥将车体托举起来的，故 A 错误；B电能是由其它能源加工转换而来，故属于二次能源，故 B 错误；C行驶的列车带正电荷是由于失去电子，从而带正电，故 C 正确；D因超导材料电阻为零，故发热体用超导材料来制造不会产生热量，故 D 错误。故选 C。7、答案：C 解析：AB如图可知，在 S1、S2都闭合后，两灯泡并联，故有 U=U1=U2 各支路电流 12 1=11，2=22 因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故 AB 错误；CD因为在 S1、S2都闭合后，两灯泡并联，所以有 U=U1=U2 故 C 正确，D 错误。故选 C。8、答案：D 解析：A如图：电流表并联在电路中，把R2、电压表短路，故 A 错误；B如图：电压表串联在电路中，电流表并联在了电路中，故 B 错误；C如图：R1、R2两电阻串联，电压表测R1两端的电压，故 C 错误；D如图：R1、R2两电阻串联，电压表测R2两端的电压，故 D 正确。故选 D。9、答案：C 解析：A一个可调节亮度的小台灯，电位器是一个变阻器，为了调节亮度，需要将电位器与灯泡串联，故 A 错误；B电位器通过改变接入电路中电阻的长度来改变电阻的大小，故 B 错误；C若接线柱A和B接入电路，滑动触头顺时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故 C 正确；D若接线柱B和C接入电路，滑动触头逆时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，13 故灯泡变暗，故 D 错误。故选 C。10、答案：A 解析：由电路图知，两灯串联在电路中，开关闭合后，两灯都不发光，则是电路出现了断路或两灯都短路了，但两灯都短路，电源会损坏。而用电压表测量c、d间和b、d间，电压表有示数，且相等，说明电压表测的都是电源电压，那么电源没损坏，则电路中出现了断路，而b、c和c、d间都没断路，灯 L2没断开。a、b间和c、b间电压都为 0，说明 L1断路了，或者 L1和开关 S 同时断路了，故 A 符合题意，BCD 不符合题意。故选 A。11、答案：ABD 解析：A由图可知，闭合开关后，L1、L2串联，电压表测 L2两端的电压，电流从电压表正接线柱流入，从负接线柱流出，故电压表右侧是正接线柱，故 A 正确；BCD已知电压表的示数为 4V，即 L2两端的电压为 4V，电源电压为 6V，由串联电路的电压特点可知，L1和 L2两端电压之和为 6V，则 L1的电压 U1UU26V4V2V 故 C 错误，BD 正确。故选 ABD。12、答案：BCD 解析：AC当开关 S1、S2都闭合，两电阻并联，电压表测量电源电压，示数为 6V，电流表测量通过R1的电流，所以 14 电源电压为 6V，由=可得，R1的阻值 1=1=6V0.5A=12 故 A 错误，C 正确；B将电压表、电流表的位置互换，S1断开、S2闭合，两电阻串联，电流表测量电路电流，此时电路的总电阻 =6V0.3A=20 因串联电路的总电阻等于各电阻之和，所以R2的阻值 2120128 故 B 正确；D电路消耗的总功率 6V0.3A1.8W 故 D 正确。故选：BCD；13、答案：ABC 解析：A为得出普遍性的结论，避免偶然性，实验中必须选择两个不相同的灯泡，故 A 正确；B超过小量程，应使用大量程，实验中电压表示数如图乙所示时，应改接 15V 量程，故 B 正确；C因为闭合开关后，两盏灯都不亮，说明电路出现断路故障；而电压表的有示数，说明电压表正负接线柱与电源两极相连，因此故障为 L1断路，故 C 正确；D已测量出 L1的电压，则与b相连的为电压表的正接线柱，与a相连的为电压表的负接线柱，若将电压表接a的导线直接改接到c上测 L2两端的电压，会导致电流从电压表的负接线柱流入，故 D 错误。15 故选 ABC。14、答案：ACD 解析：由图得，两灯泡并联，因此两灯泡的电压相等。依题意得，当闭合开关 S 后，观察到灯泡 L1明显比 L2亮，说明灯泡 L1的电功率比 L2的电功率大，由=得，灯泡 L1的电流比 L2的电流大，故 ACD 正确，B 错误。故选 ACD。15、答案：AB 解析：A电功率是表示电流做功快慢的物理量，故 A 错误，符合题意；B导体的电阻与它两端的电压、通过它的电流无关，故 B 错误，符合题意；C感应电流的方向与导体切割磁感线运动方向和磁感线的方向有关，故 C 正确，不符合题意；D根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，故 D 正确，不符合题意。故选 AB。16、答案：ABC D 14 错误 人体安全电压是不高于 36V，家庭电路电压为 220V，高于人体安全电压 解析：（1）1 输电线上损失的电功率为 P=I2R，所以可以通过减小电流或者减小输电线电阻来减少输电线上损失的电能。A增大输电线的横截面积，可以减小电阻，故 A 符合题意；B远距离输电中，虽然导线很长，但是可以让输电线尽量走直线，尽量减小输电线的长度，减小输电线的电阻，故 B 符合题意；16 C发电厂输出的电功率是一定的，根据P=UI，若提高输电电压U，线路中的电流减小，故 C 符合题意；D输电线要长时间为居民供电，缩短供电时间不可取，故 D 不符合题意。故选 ABC。（2）2A绝缘子起支持和固定导线的作用，所以需要绝缘性好，输电线有重力，需要较高的机械强度才能起到固定和支撑导线作用，故 A 不符合题意；B输电线会一年四季都裸露在空气中，在高温天气和严寒的冬天都要能很好的固定和支撑导线，所以绝缘子还要有耐低温和耐高温的特性，故 B 不符合题意；C远距离输电线会长时间裸露在空气中，所以需要具有一定的耐腐蚀性能，故 C 不符合题意；D绝缘子主要是起支持和固定导线的作用，对透光性没有要求，故 D 符合题意。故选 D。（3）3发电厂的输出功率一定，输电电压提高 2 倍，由P=UI可知输电电流减小12，输电线上损失的电功率为=2=（12)2=142=14（4）45“高压”输电通过降压变压器逐级降低电压，到达家庭后的电压为 220V，人体安全电压是不高于 36V，家庭电路电压高于人体安全电压，家庭电路电压对人体是不安全的。17、答案：最大阻值 允许通过的最大电流 右 解析：12滑动变阻器上“20”的含义是滑动变阻器最大阻值是 20。“0.5A”的含义是滑动变阻器允许通过的最大电流是 0.5A。3为保护电路，连接电路时，滑动变阻器的滑片应处于最大阻值处的最右端。17 4由实物图可知，电流从电源的正极出发经过开关、滑动变阻器、灯泡、电流表回到电源的负极，如图所示：18、答案：变大 不变 不变 90 成绩未达到优秀 解析：（1）123闭合开关，R1和R2串联，电压表测量与R2并联部分两端的电压，电流表测量电路电流。由于电压表相当于断路，所以，挡板移动过程中，电路中的总电阻不变，电流不变，电流表的示数不变；与电压表并联部分的电阻变大，由串联分压可知，电压表的示数变大；由=可知，整个电路消耗的功率不变。（2）4电流表的示数为 0.1A，根据欧姆定律可知R1两端的电压 1=1=0.1A 30=3V R2两端的电压 2=1=12V 3V=9V 电阻R2的阻值 2=2=9V0.1A=90（3）5小莉进行测试时，电压表示数为 6.3V，此时电压表所并联的电阻丝的阻值 2=2=6.3V0.1A=63 已知推挡板 P 在 B 端时，坐位体前屈成绩为 0，推挡板 P 在 A 端时，坐位体前屈成绩为 30cm，故小莉同学的成绩为 6390 30cm=21cm 23.5cm 故成绩未达到优秀。18
