巴谢尔槽全套资料
巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。在液体流动过程中，非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。
一、材质类型：玻璃钢、PVC、不锈钢、铝合金。 流量越大，相应增加壁厚。
二、选型注意事项：

1. 巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2. 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3. 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4. 巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。（参见下图）
5. 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。

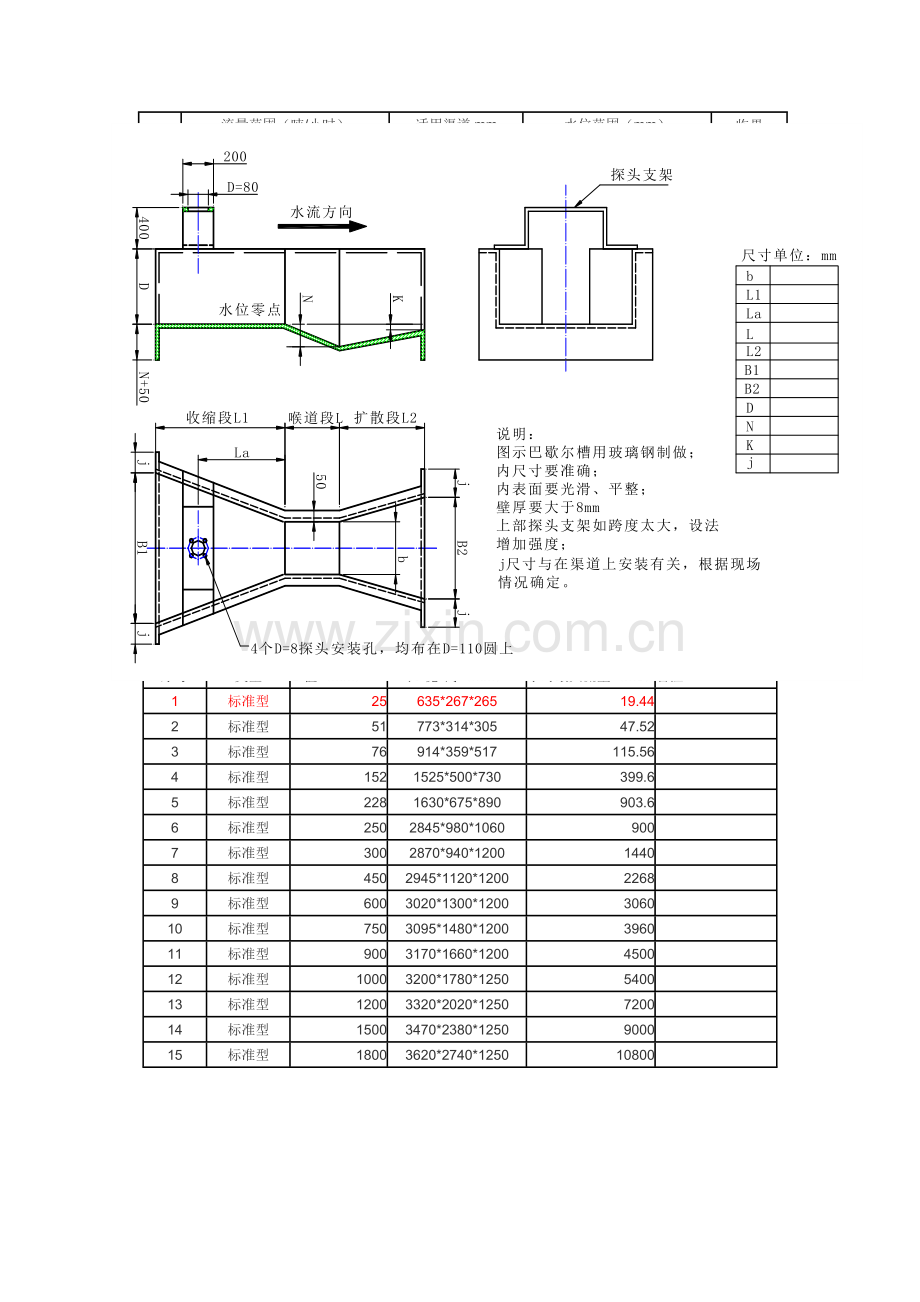

说明：以下图形仅供参考，具体尺寸按照表格中的1-15号标准型制作。有特殊要求请订货时说明 。

序号
流量范围（吨/小时）
适用渠道mm
水位范围（mm）
临界
淹没度%
Q（min）
Q（max）
>宽×高
h（min）
h（max）
1
0.3
19.4
>200×250
15
210
0.5
2
0.6
47.5
>250×300
15
240
0.5
3
2.8
115.6
>300×600
30
330
0.5
4
5.4
399.6
>450×800
30
450
0.6
5
9.0
903.6
>600×1000
30
600
0.6
6
12.6
1440.0
>1000×1200
30
750
0.6

三、常用型号规格明渠流量计安装尺寸：（单位：mm）

序号
喉道段
收缩段
扩散段
墙高
流量参数
b
L
N
B1
L1
La
B2
L2
K
D
C
n
1
25
76
29
167
356
237
93
203
19
230
217
1.550
2
51
114
43
214
406
271
135
254
22
260
435
1.550
3
76
152
57
259
457
305
178
305
25
460
638
1.550
4
152
305
114
400
610
407
394
610
76
610
1372
1.540
5
228
305
114
575
864
576
381
457
76
770
1927
1.530
6
300
600
230
780
1350
902
600
920
80
800
2444
1.521

巴歇尔槽制作完成成品尺寸：

序号
类型
B值（mm）
长*宽*高（mm）
小时最大流量（m3）
备注
1
标准型
25
635*267*265
19.44

2
标准型
51
773*314*305
47.52

3
标准型
76
914*359*517
115.56

4
标准型
152
1525*500*730
399.6

5
标准型
228
1630*675*890
903.6

6
标准型
250
2845*980*1060
900

7
标准型
300
2870*940*1200
1440

8
标准型
450
2945*1120*1200
2268

9
标准型
600
3020*1300*1200
3060

10
标准型
750
3095*1480*1200
3960

11
标准型
900
3170*1660*1200
4500

12
标准型
1000
3200*1780*1250
5400

13
标准型
1200
3320*2020*1250
7200

14
标准型
1500
3470*2380*1250
9000

15
标准型
1800
3620*2740*1250
10800

四、安装步骤：
大多数情况下，超声波明渠流量计的计量槽选用巴歇尔槽，他的安装分为以下几个步骤：
1、明渠土建安装准备
      在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。

巴歇尔计量槽模拟图

2、将巴歇尔槽放入明渠中
要求：（1）巴歇尔槽下游排放口有水位差,泄水畅通，如水位差不够，应垫高巴歇尔槽， 增加水位差。
            （2）保证巴歇槽前直段有1～3米的距离。

3、加固巴歇尔槽
      在巴歇尔槽左右用混凝土浇灌，保证水流全部从巴歇尔槽中经过。
加固时要使巴歇尔槽左右保持水平，防止倾斜，防止变形。
加固时要使巴谢尔槽水流中心线必须和堰槽中心线重合。

4、安装中的几种情况

5、举例说明（5号槽）

    必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。这是安装的关键问题。
6、仪表接线

   巴歇尔槽安装好后，要等待混凝土凝固后再进行仪表安装调试。一般情况下应该由仪表技术人员安装和调试。分体的信号传输线缆如距离较远，用户可自行接长。

        距离一般在20米以内，否则应做实地连线试验。（如下图）
