五轴加工工艺流程教程文件.ppt

上传人:w****g 文档编号:2128405 上传时间:2024-05-17 格式:PPT 页数:19 大小:1.76MB
下载 相关 举报
五轴加工工艺流程教程文件.ppt_第1页
第1页 / 共19页
五轴加工工艺流程教程文件.ppt_第2页
第2页 / 共19页
五轴加工工艺流程教程文件.ppt_第3页
第3页 / 共19页
五轴加工工艺流程教程文件.ppt_第4页
第4页 / 共19页
五轴加工工艺流程教程文件.ppt_第5页
第5页 / 共19页
点击查看更多>>
资源描述

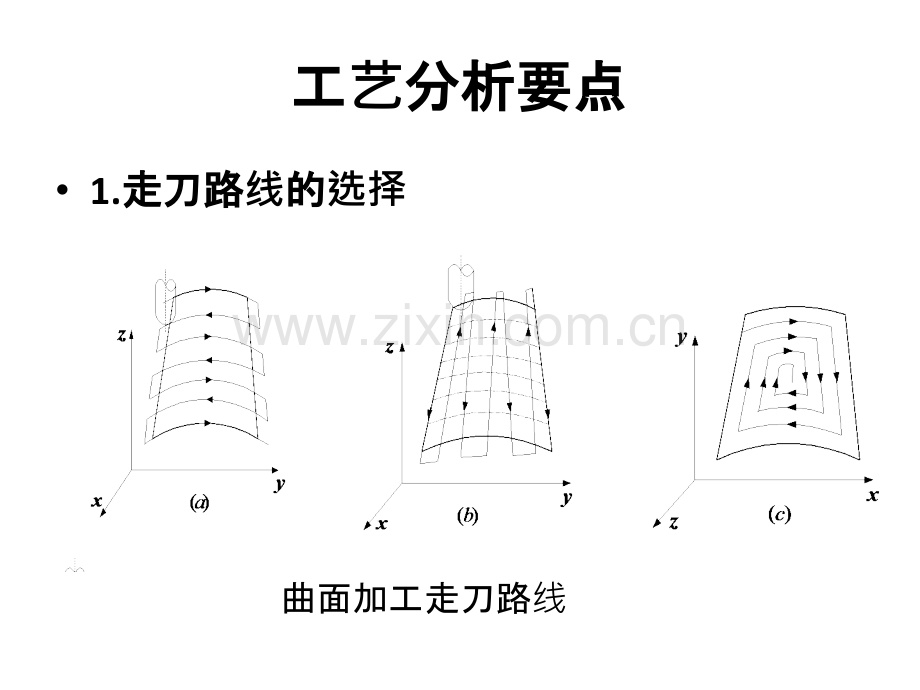

1、工工艺分析要点分析要点1.走刀路走刀路线的的选择曲面加工走刀路线2.刀刀轴控制方式的控制方式的选择原原则 常用的刀轴控制方式:(1)垂直于表面方式(2)平行于表面方式(3)相对于表面方式相对于表面的刀轴控制工工艺分析要点分析要点工工艺分析要点分析要点3.切削条件确定切削条件确定切削深度:(1)主要受机床、工件和刀具的刚度限制,在刚度允许的情况下,尽可能加大切削深度,以减少走刀次数,提高加工效率。(2)对于精度和表面粗糙度有较高要求的零件,应留有足够的加工余量。主轴转速:根据允许的切削速度V和刀具直径D选择:其中,切削速度V受刀具耐用度的限制。进给速度:要根据零件加工精度和表面粗糙度要求以及刀具

2、与工件材料选取。工工艺分析要点分析要点4.加工工序的划分加工工序的划分(1)刀具集中分序法(2)粗、精加工分序法(3)按加工部位分序法 工工艺分析要点分析要点5.工件装工件装夹方式的确定方式的确定(1)尽量采用组合夹具(2)零件定位、夹紧的部位应考虑到不妨碍各部位的加工、更换刀具以及重要部位的测量。(3)夹紧力应力求通过靠近主要支承点上或在支承点所组成的三角形内,应力求靠近切削部位,并作用在刚性较好的地方,以减小零件变形。(4)零件的装夹、定位要考虑到重复安装的一致性,以减少对刀时间,提高同一批零件加工的一致性。工工艺分析要点分析要点参数参数设置置以CAXA制造工程师软件为例介绍参数设置CAXA制造工程师是北航海尔软件有限公司研制开发的全中文、面向数控铣床和加工中心的三维CAD/CAM软件。CAXA制造工程师基于微机平台,采用原创Windows菜单和交互方式,全中文界面,便于轻松学习和操作,并且价格较低。CAXA制造工程师可以生成35轴的加工代码,可用于加工具有复杂三维曲面的零件。1.用用户界面界面参数参数设置置
