新门诊综合大楼玻璃幕墙招标文件.doc

个人收集整理 勿做商业用途

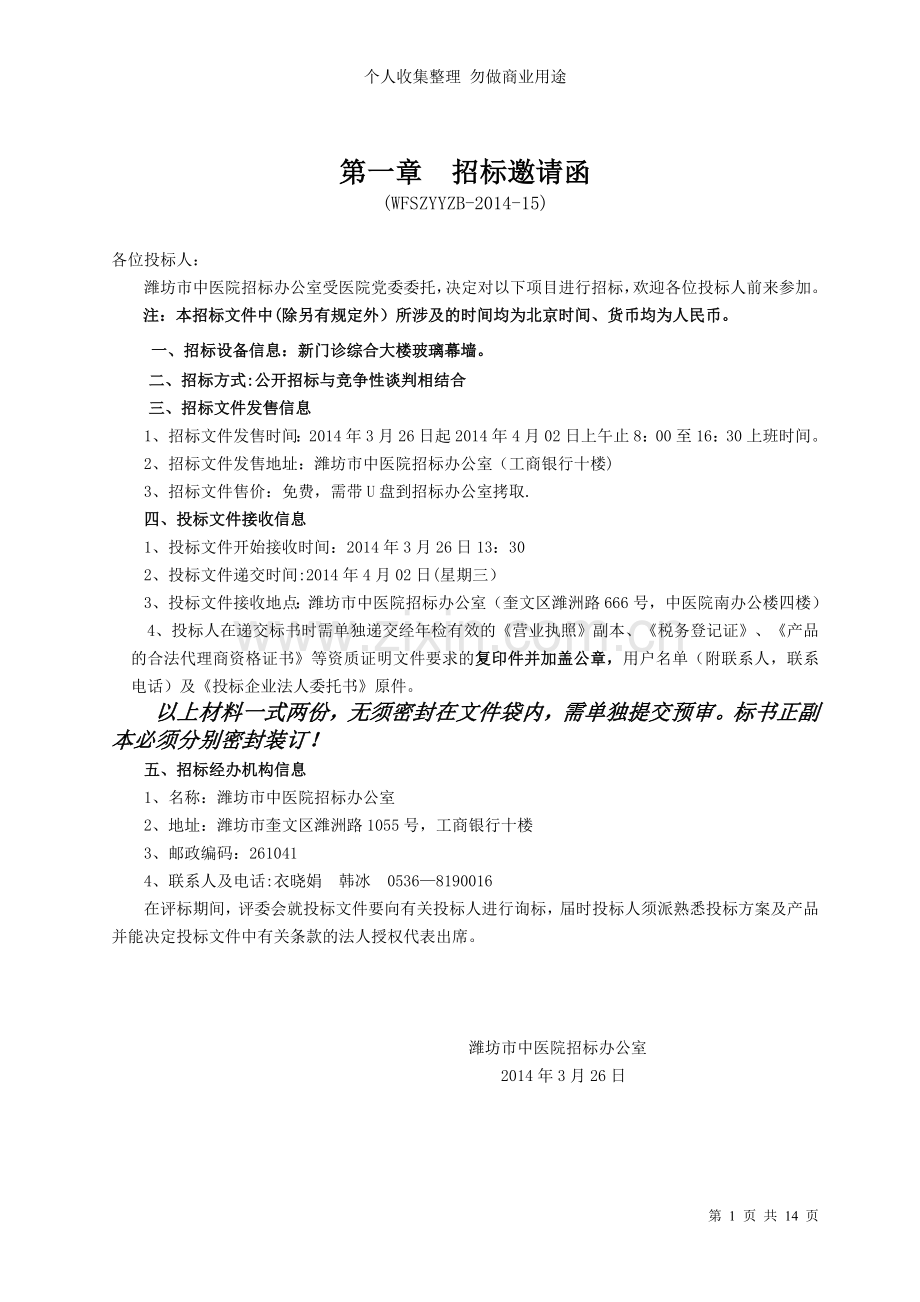

第一章 招标邀请函
(WFSZYYZB-2014-15)

各位投标人：
潍坊市中医院招标办公室受医院党委委托，决定对以下项目进行招标，欢迎各位投标人前来参加。
注：本招标文件中(除另有规定外）所涉及的时间均为北京时间、货币均为人民币。
一、招标设备信息：新门诊综合大楼玻璃幕墙。
二、招标方式:公开招标与竞争性谈判相结合
三、招标文件发售信息
1、招标文件发售时间：2014年3月26日起2014年4月02日上午止8：00至16：30上班时间。
2、招标文件发售地址：潍坊市中医院招标办公室（工商银行十楼)
3、招标文件售价：免费，需带U盘到招标办公室拷取.
四、投标文件接收信息
1、投标文件开始接收时间：2014年3月26日13：30
2、投标文件递交时间:2014年4月02日(星期三）
3、投标文件接收地点：潍坊市中医院招标办公室（奎文区潍洲路666号，中医院南办公楼四楼）
4、投标人在递交标书时需单独递交经年检有效的《营业执照》副本、《税务登记证》、《产品的合法代理商资格证书》等资质证明文件要求的复印件并加盖公章，用户名单（附联系人，联系电话）及《投标企业法人委托书》原件。
以上材料一式两份，无须密封在文件袋内，需单独提交预审。标书正副本必须分别密封装订！
五、招标经办机构信息
1、名称：潍坊市中医院招标办公室
2、地址：潍坊市奎文区潍洲路1055号，工商银行十楼
3、邮政编码：261041
4、联系人及电话:衣晓娟 韩冰 0536—8190016
在评标期间，评委会就投标文件要向有关投标人进行询标，届时投标人须派熟悉投标方案及产品并能决定投标文件中有关条款的法人授权代表出席。

潍坊市中医院招标办公室
2014年3月26日

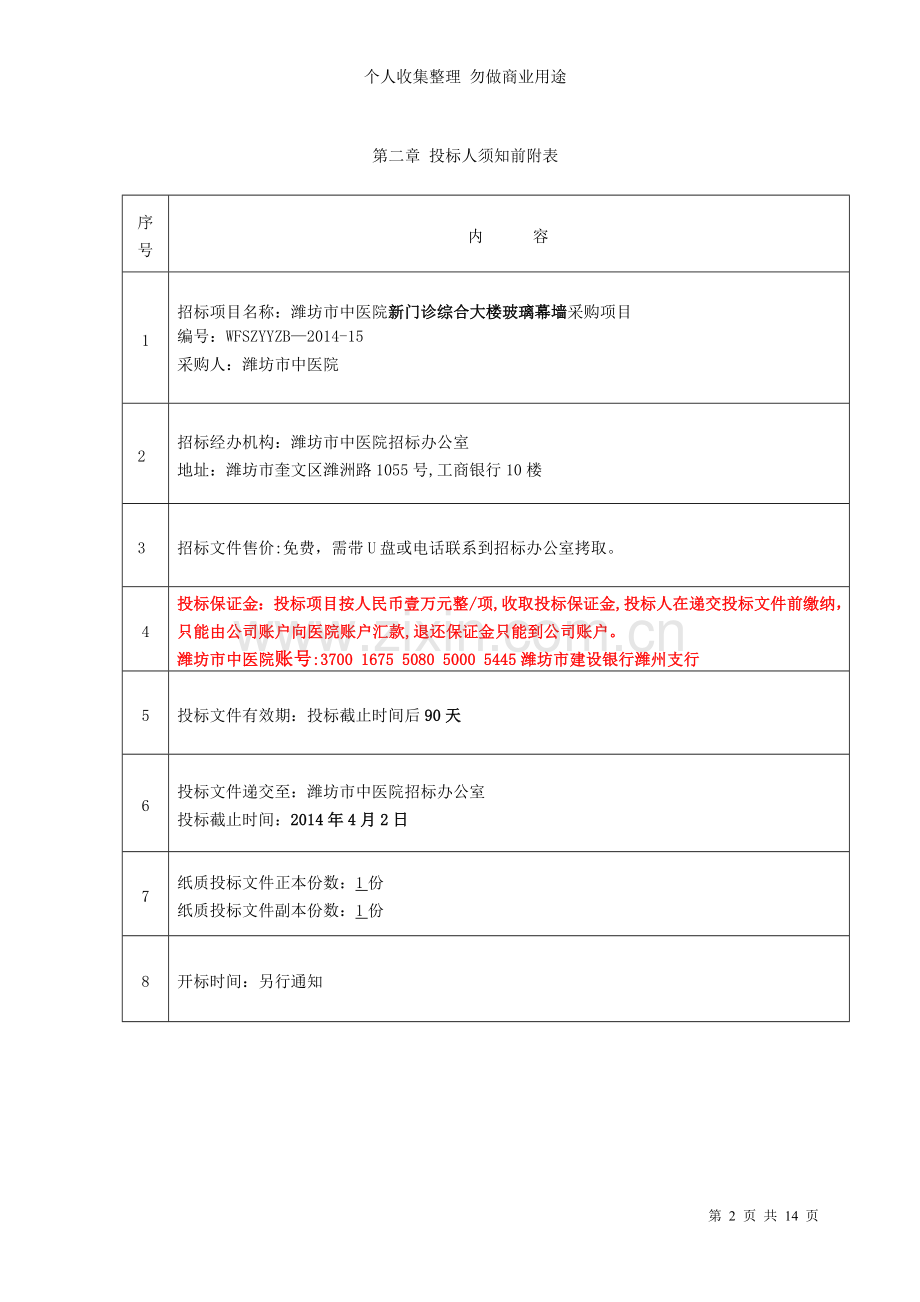

第二章 投标人须知前附表

序号
内 容
1
招标项目名称：潍坊市中医院新门诊综合大楼玻璃幕墙采购项目
编号：WFSZYYZB—2014-15
采购人：潍坊市中医院
2
招标经办机构：潍坊市中医院招标办公室
地址：潍坊市奎文区潍洲路1055号,工商银行10楼
3
招标文件售价:免费，需带U盘或电话联系到招标办公室拷取。
4
投标保证金：投标项目按人民币壹万元整/项,收取投标保证金,投标人在递交投标文件前缴纳，只能由公司账户向医院账户汇款,退还保证金只能到公司账户。
潍坊市中医院账号:3700 1675 5080 5000 5445潍坊市建设银行潍州支行
5
投标文件有效期：投标截止时间后90天
6
投标文件递交至：潍坊市中医院招标办公室
投标截止时间：2014年4月2日
7
纸质投标文件正本份数：1份
纸质投标文件副本份数：1份
8
开标时间：另行通知

第三章、 技术参数和配置要求

玻璃幕墙招标文件
一、 技术要求：
一般要求
本招标文件所述标准和现行国家、山东潍坊地区现行标准不一致时,投标单位按现行国家、山东潍坊地区现行标准执行；本方案所述未提及有关规范，按现行国家、山东省和潍坊地区现行标准执行。
（一）、质量要求
本次玻璃幕墙工程招标，是要求投标单位根据招标人提供的外立面玻璃幕墙施工图进行的投标报价。
本工程施工、材料质量标准以及检测、实验等必须达到现行版的国家以及山东省的幕墙技术规范等相关法规要求.若在本工程实施期间如有新的国家和本地标准出台，仍应满足新的标准要求。下述标准仅供参考，如与国家、省、市的最新规范要求有出入者则以严格者为准.如投标单位用错规范、规程、标准由投标人自行负责。
幕墙技术规范：
《建筑幕墙》
《玻璃幕墙》JGJ102-2003、
《建筑玻璃应用技术规范》
建筑设计规范：
《建筑荷载设计规范》GB50009—2012、
《钢结构设计规范》GB50017—2002、
《建筑抗震设计规范》GB50011—2001、
《建筑防火设计规范》GBJ16-2001、
《高层民用建筑设计防火规范》GB50045—952001版
《建筑防雷设计规范》GB50057—1994
《民用建筑热工设计规范》GB50176-1993
《民用建筑隔声设计》

材料标准：
《铝合金建筑型材》GB/T5237-2000
《铝及铝合金加工产品的化学成分》GB/T3190
《铝及铝合金加工产品的化学成分》GB/T3190
《碳素结构钢》GB700-88
《低合金高强度结构钢》GB/T1591-1994
《不锈钢棒》GB/T1222
《不锈钢丝绳》GB9944—1998
《高耐候结构钢》GB/T4171-2000
《平面钢化玻璃》GB/T9963-1993
《中空玻璃》GB/T11944—2002
《建筑用铝型材铝板氟碳涂层》JC133—2000
《建筑用硅酮结构密封胶》GB16776
《建筑橡胶密封垫预成型实心硫化的结构密封垫用材料》GB10711
检测标准：
《建筑幕墙空气渗透性能检测方法》GB/T15226
《建筑幕墙风压变形性能检测方法》GB/T15227
《建筑幕墙雨水渗透性能检测方法》GB/T15228
《公共建筑节能设计标准》GB50189-2005
《建筑隔声评价标准》GBJ121-88

（二)、相关要求
1.玻璃幕墙装饰工程施工的主要内容（但不限于下列各项）
a）所有材料（配件)的采购、保管；
b）玻璃幕墙的配料、加工、制作;
c)配合主体结构施工的预埋件、转接件制作及预埋、后置埋件;
d）成品半成品运输；
e)幕墙的安装;
f）装饰性构件的制作和安装;
g） 幕墙层间及防火分隔构件间缝隙封堵和防雷接地;
h） 成品半成品保护、维修保养；
i) 幕墙的专业检测（四性检测）、现场的挂样及其它测试等。
2、尺度同等性问题,在幕墙正式施工前,投标人应详细勘察现场，对已完成主体结构进行详测量，应将幕墙系统视作整体，并考虑所有界面的连接性能，消化吸收主体结构造成的可能误差,调整好幕墙相关尺寸（或规格),以切合工程实际情况。
3、工程质量保证：按谁施工谁负责的原则，幕墙在保修期内如出现水、空气渗漏，玻璃自爆，开启扇不灵，表层脱膜，涂层开裂剥落等施工和材料等质量造成的损坏,由投标人无偿负责修复，保质期后发生的问题，投标人有责任进行维修。
4、幕墙技术参数详见设计说明。
二、主要材料品牌
（一)、铝型材幕墙型材选用：
建议选用松竹铝材、华建铝材
投标单位自行选择上述一家型材厂的产品；颜色,以建设单位提供的色板为准，粉末喷涂；型材壁厚应满足《玻璃幕墙工程技术规范》JGJ102-2003、国标GB／T8478—2008的要求，其中窗基材≥1.4mm，门基材≥2.0mm；
（二）、玻璃
1．各部位玻璃使用要求见幕墙图纸、并要符合节能要求，玻璃原片指定上海产耀皮、深圳南玻、圣戈班原片，厚度见详细说明部分和图纸,要求双组份结构胶（丁基胶）、聚硫胶指定杭州之江或广州白云。玻璃加工厂指定淄博盛达或青岛亨达。
2．门扇选用6+9A+6中空钢化low—e玻璃。
3．玻璃选用还应符合相关规范要求，无色或浅色，价格不做调整。
（三）钢材
本工程钢材采用国产优质Q235—BF钢，钢材符合现行国家标准《碳素结构钢》GB700。所有钢结构件外表面均做防腐处理，除氟碳喷涂外，钢材均应热浸镀锌处理;
(四)五金件:
玻璃幕墙开启扇五金件选用不锈钢摩擦铰链、两点锁、不锈钢风撑
选用厂家： 广东坚朗五金制品股份有限公司
（五）、胶
1、玻璃幕墙结构胶选用杭州之江或广州“白云”
2、玻璃幕墙耐侯胶选用杭州之江或广州“白云"
（六）、胶条
胶条选用国产优质三元乙丙胶条
请投标单位必须保证所有投标范围工程的一切材料强度满足规范要求.
三、材料的技术要求
投标人所采购的所有材料、配件必须是全新的，没有缺陷的，且是绿色环保型的。其各项性能必须符合施工图设计的要求，必须有出厂合格证明、检验、检测报告等相关技术资料。
1. 金属材料和金属零配件除不锈钢及耐候钢外，钢材表面应进行热浸镀锌处理或采取其他有效的防腐措施.镀膜厚度应符合国家标准GB/T13912的规定。
2。 铝合金材料的牌号所对应的化学成分，应符合国家标准《变形铝及铝合金化学成分》GB/T3190的规定。铝合金型材质量应符合现行国家《铝合金建筑型材》GB/T5237规定,型材尺寸允许偏差应达到高精级或超高精级，幕墙立柱及横梁主要受力材料铝型材厚度无负公差。
3. 铝型材表面静电粉末喷涂，符合国家相关标准.
幕墙立柱及横梁主要受力材料铝型材厚度不小于设计值，型材孔壁与螺钉之间直接采用螺纹受力连接时，其局部厚度不应小于螺钉公称直径。
4.不锈钢部件必须采用优质产品，符合相应的国家标准和行业标准.
5。玻璃全部选用浮法工艺生产的玻璃,在外观上不允许存在夹胶或镀膜层起泡、裂痕、缺角、夹钳印、叠尺、磨伤、脱胶、膜层脱落等缺陷.
6.平面玻璃、钢化玻璃、中空玻璃、夹胶玻璃、阳光镀膜玻璃、低辐射镀膜玻璃(LOW—E玻璃)等,其规格、性能必须达到相应国家标准和国际标准的要求,钢化玻璃碎粒重量不得大于40克，夹胶玻璃胶片采用进口材料.
7.玻璃的光学性能要求满足规范和设计、业主使用要求.玻璃颜色等由承包人挂大样经发包人确定。
8。密封材料。采用三元乙丙橡胶,其规格和性能应达到国家标准GB/T3099及GB/T5574的规定。
9。硅酮结构密封胶使用前，必须达到国家认可的检测机构进行与其接触材料的相容性和剥离粘结性试验,并对邵氏硬度，标准状态拉伸粘结性能进行复验，经上述各项试验合格后可准使用。
硅酮结构胶尚应有生产厂家（或供应商）提供其结构变位承受能力数据和质量保证书。
10。 所有幕墙及金属门窗采用的标准规件、螺钉、禁锢件、五金件（锁、铰链、拉手）等必须要求达到国家标准GB/T5277，GB/T3098、1、4、5、6、15等项规定的要求。）
四、施工质量要求
投标人应认真按施工图设计总说明及图纸要求施工,对幕墙建筑整体结构安全及材料选用负责。施工质量目标要求和土建总体同步，并保证幕墙具有不少于设计使用寿命.
1 在正常使用状态下，幕墙应有良好的工作性能。要求在多遇地震作用下应能正常使用；在设防烈变地震作用下经修理后应仍可使用；在罕遇地震作用下,幕墙骨架不得脱落。
2 幕墙的制作和安装施工应实行全过程的质量控制.幕墙材料、制作、安装施工及验收等每个程序都应严格执行国家标准《玻璃幕墙工程技术规范》JGJ102－2003的有关规定外，尚应符合国家现行有关强制性标准的规定。
3 对幕墙有关主要技术性能的质量指标要求可见幕墙施工图；
加工、组装、安装误差和验收必须严格执行JGJ102-2003《玻璃幕墙工程技术规范》的相关规定.幕墙施工必须实行全过程的质量控制，质量指标应满足或优于规范规定。
玻璃幕墙应按构件5％进行随机抽样检查，且每种构件不得少于5件，当有一个构件不合格时，应加倍抽查，复检合格后方可出厂。产品出厂时，应附有构件合格证书。
五、其他
1、幕墙工程验收合格后，投标人应提供工程竣工图（份数按合同约定）及一套完整的《幕墙使用维护说明书》；
2 、投标人在完成幕墙施工同时，协助业主培训维修相关人员；
3 、《幕墙使用维护说明书》应包括以下内容：
A )幕墙的设计依据、主要性能参数及幕墙结构的使用年限;
B ）使用注意事项；
C ）环境条件变化对幕墙工程的影响；
D ）日常定期的维护、保养要求；
E ）幕墙的主要结构特点及易损零部件更换方法；
F )备品、备件清单及主易损件的名称、规格;
G )投标人的维修责任。
六、 图 纸(另附）及做法列表
中医院玻璃幕墙做法列表
序号
项目编码
项目名称
项目特征
计量单位
工程数量
1

明框玻璃幕墙：
1。骨架种类：铝合金断桥隔热龙骨，铝型材表面粉末喷涂(颜色同外科楼）
2.面层品种：玻璃采用双层钢化6（单银LOW-E）+12A+6低辐射中空钢化玻璃
3。面层固定方式：玻璃通过压板定距压紧,硅酮结构胶粘结，含五金
4。嵌缝、塞口材料：板缝用密封胶和泡沫条填充，玻璃幕墙用中性硅酮结构密封胶
5。开启扇设置两道邵氏硬度为40±5的三元乙丙胶条进行密封
6.铝合金装饰件包含在幕墙内
7。含图纸幕墙防火、防雷设计、埋件设计内容
8。具体做法及要求详见图纸设计及规范

m2
约计：2850 m2
2

点式玻璃幕墙：
1.骨架种类:采用玻璃肋支撑结构,点驳系统采用250系列316材质
2。面层品种：幕墙玻璃选用双层钢化点式中空low-e玻璃（10mm+12A+10mm），局部热弯弧（夹胶中空钢化）
3.面层固定方式：玻璃与驳接爪间的连接扣件采用球绞形式，含五金
4.嵌缝、塞口材料：板缝用密封胶和泡沫条填充，玻璃幕墙用中性硅酮结构密封胶
5。含图纸幕墙防火、防雷设计、埋件设计内容
6。具体做法及要求详见图纸设计及规范

m2
约计：平面玻璃285 m2、弧形玻璃25.5 m2
3

七、资格证明文件：营业执照、税务登记证、幕墙施工二级及以上资质、安全生产许可证。
八、质量保修期:要求质保期不低于2年
九、工期要求：按工程进度要求，最短工期,投标人注明工期
十、业绩证明：近几年主要竣工工程一览表

第四章 投标文件的组成和格式

一、投 标 文 件 封 面 格 式
（注明“正本”或“副本"）

项目名称：
编 号：
投标人名称:
联 系 人:
联系电话：
投标人公章：
日 期：
、

报 价 表 格 式（报价提供U盘电子版）

填写说明：人民币报价。
投标人全称（加盖公章）：
招标项目

招标编号

工程名称
品牌
产地
数量(套）
单价
总价

总报价
大写：
投标保证金

制造厂商全称

包/保修期
自买方验收合格之日起,免费包或保修 年
工程期
合同签订后 日内
付款方式

其他优惠条件

签署人（签章）：

日期：2014年 月 日

投标报价汇总表
工程名称： 第 页 共 页
序号
项目名称
项目特征
计量单位
工程数量
金额（元）
综合单价
（元）
合价
（元）
1
明框玻璃幕墙
㎡
约计2850

2
点式玻璃幕墙
㎡
平面玻璃约计285

3
点式玻璃幕墙
㎡
弧面玻璃约计25。5

总报价

工期

质保期

工程量清单综合单价分析表
工程名称： 第 页 共 页
序号
编码
名称
单位
工程量
综合单价组成（元）
综合单价
（元)
人工费
材料费
机械费
……
……

注：本表中综合单价组成应为施工和完成该项目工程所需的市场价格的劳务费、材料费、机械费、运输费、缺陷修复费、管理费、保险费、构件及材料的测试费、鉴定费、利润、规费、税金等各种费用和价格，并包括各项费用和价格的涨价风险等，以及合同明示或暗示的所有责任、义务和不可抗力以外的一切风险。投标人须在表格中注明主要材料损耗率.投标人按实际情况进行填写，本表可拓展。

主要材料明细表
工程名称: 第 页 共 页
序号
主要材料名称
品牌、规格、型号
单位
单价
备注

第 14 页 共 14 页
