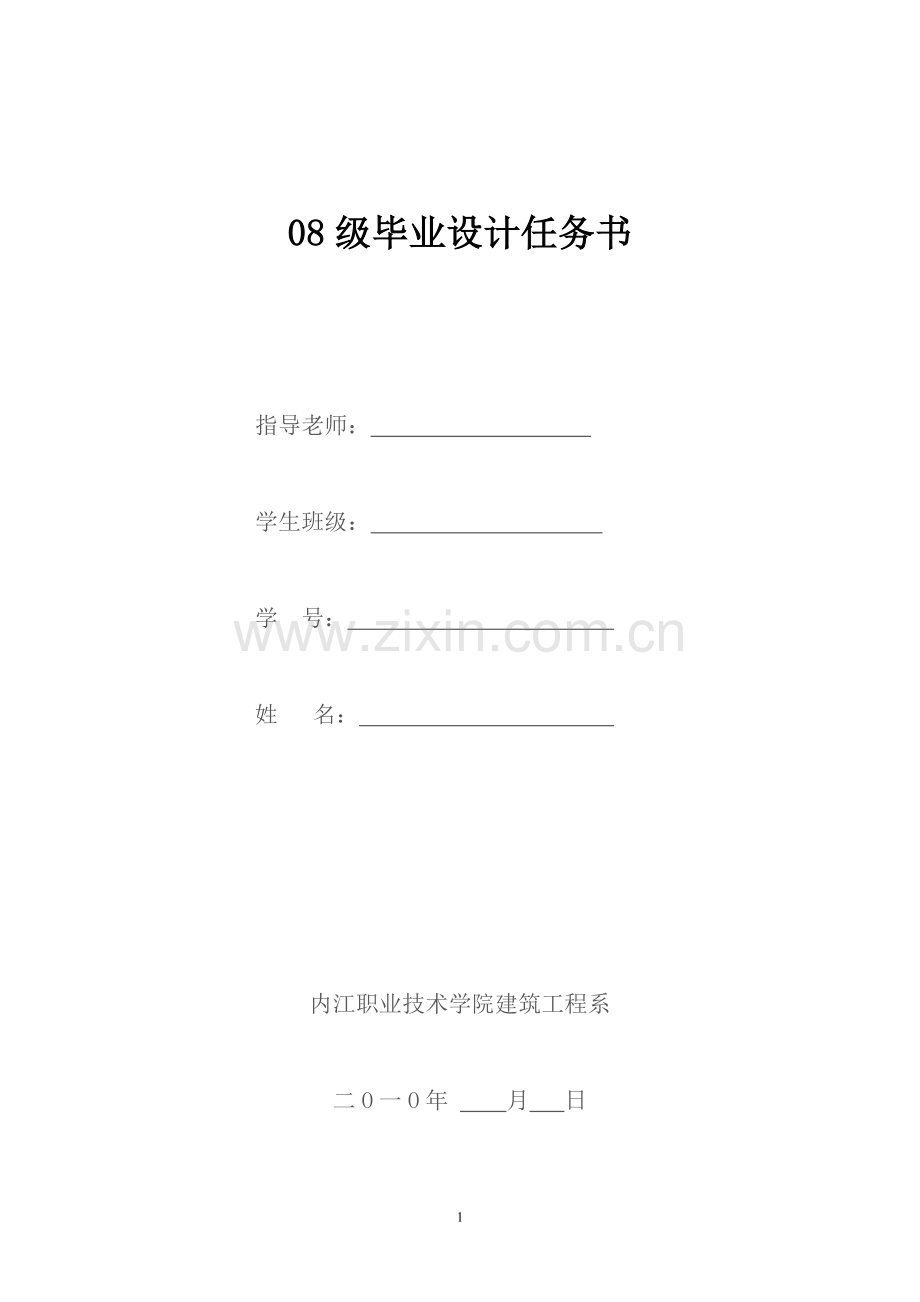

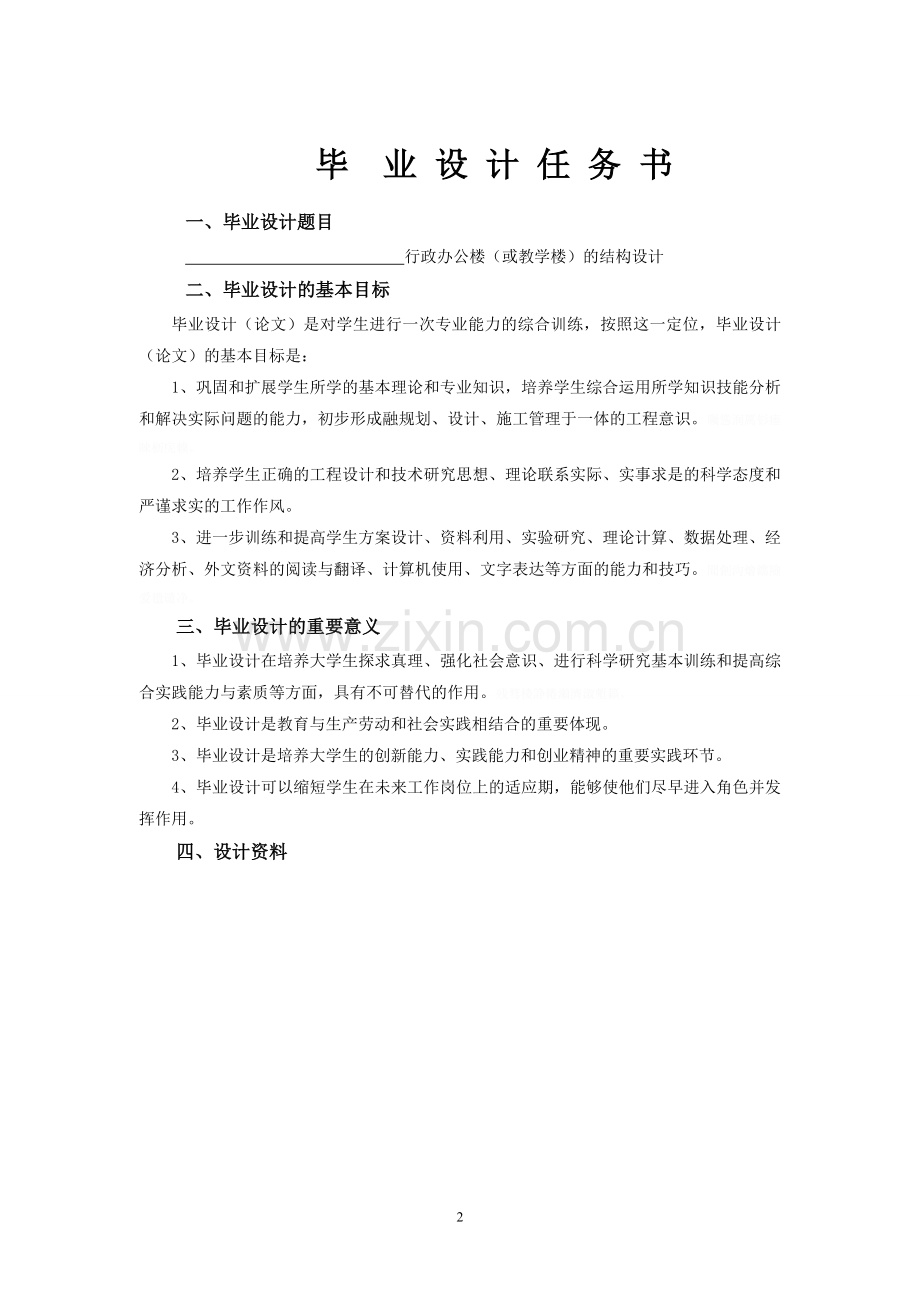

 08级毕业设计任务书 指导老师：                   学生班级：                      学  号：                                     姓   名：                                       内江职业技术学院建筑工程系 二O一O年     月   日 毕  业 设 计 任 务 书 一、毕业设计题目                            行政办公楼（或教学楼）的结构设计 二、毕业设计的基本目标毕业设计（论文）是对学生进行一次专业能力的综合训练，按照这一定位，毕业设计（论文）的基本目标是：1、巩固和扩展学生所学的基本理论和专业知识，培养学生综合运用所学知识技能分析和解决实际问题的能力，初步形成融规划、设计、施工管理于一体的工程意识。矚慫润厲钐瘗睞枥庑赖。2、培养学生正确的工程设计和技术研究思想、理论联系实际、实事求是的科学态度和严谨求实的工作作风。3、进一步训练和提高学生方案设计、资料利用、实验研究、理论计算、数据处理、经济分析、外文资料的阅读与翻译、计算机使用、文字表达等方面的能力和技巧。聞創沟燴鐺險爱氇谴净。三、毕业设计的重要意义1、毕业设计在培养大学生探求真理、强化社会意识、进行科学研究基本训练和提高综合实践能力与素质等方面，具有不可替代的作用。残骛楼諍锩瀨濟溆塹籟。2、毕业设计是教育与生产劳动和社会实践相结合的重要体现。3、毕业设计是培养大学生的创新能力、实践能力和创业精神的重要实践环节。4、毕业设计可以缩短学生在未来工作岗位上的适应期，能够使他们尽早进入角色并发挥作用。四、设计资料1、场地位置及地形（平面图如上）：2、地质和水文：经查城建局的区域工程勘察资料经补探，得知（1）土层构造：表层为杂填土，厚0.40.6m；其下为粘土，厚1.8m，容许荷载力200kN/m2(20t/m2)；再下为细砂层，厚0.6m,容许承载国力100150kN/m2(3050t/m2); 未见基岩。酽锕极額閉镇桧猪訣锥。（2）地下水活动：最高地下水位502.5m，最低地下水位500.5m。水质无浸蚀性。3、气象：气温：最高8月份，极端最高36.4；最低2月份，极端最低-42。月平均最高27.5，月平均最低23。彈贸摄尔霁毙攬砖卤庑。降雨：雨季68月份。年降雨量平均998.1mm。最大暴雨强度100mm/小时；日最大降雨量149mm。謀荞抟箧飆鐸怼类蒋薔。相对湿度：年最大湿度在8月份（90%），年平均为78%.风向、风力：主导风向东北；基本标准风压0.25kN/m2（2.5kg/m2）4、设计地震烈度：（不设）按构造要求。5、施工工期施工企业：工期可为68个月。二级施工企业单位承担。6、水、电、交通：采用本地区原有条件。 五、设计条件1、建设地点：某市城南大街一侧。2、地形情况：详见上图。3、总建筑面积：3000M左右。4、城市地震烈度：（不设）按构造要求。5、建筑耐火等级：级。6、结构类型：砖混结构。7、建筑层数：34层为主。8、层高：3.03.6m9、建筑功能要求：（1）办公室：普通办公室数间（3.5m2 /每人），高级办公室2套（6.5m2/每人）；（2）会议室：大会议室能容纳150200人，小会议室能容纳3040人。（有会议桌1.8m2/每人，无会议桌0.8m2/每人）厦礴恳蹒骈時盡继價骚。（3）档案室、资料室（4）打字、文印室（5）卫生间10、总平面：停车场面积不小于建筑面积15%，且不大于空地40%。六、结构设计内容和进度安排（一）设计内容及深度1、建筑施工图部分 1）、平面图：比例1：2001：100     (1)按制图规范绘制各层平面。     (2)纵、横轴线及轴线编号。     (3)平面尺寸： 细部尺寸、轴线尺寸、总尺寸     (4)剖切线及剖面编号（在底层平面中标注） 2）、剖面图：比例1：2001：100         绘12个剖面，其中一个必须剖楼梯间。(1)外墙、柱轴线及轴线编号。(2)剖面尺寸。  总高尺寸：从室外地坪到女儿墙顶面或挑檐口的上表面。  层高尺寸：室外地坪到底层地面，底层地面到上一层楼面，楼面到屋顶。  标高：楼地面、平台面、室外地坪、檐口上表面、女儿墙压顶上表面、雨蓬底面等。3）、立面图：比例    1：2001：100         绘制两个以上主要立面图。     (1)房屋两端轴线。     (2)标出层高、总高、楼地面的标高。4）、总平面图：比例1：5001：1000要求在给定的地形中布置出所设计的建筑物以及道路和绿化。2、结构施工图部分1）、结构施工图与建筑施工图：图幅和比例相同。2）、结构计算要求（1）选择静力计算方案（2）墙、柱、梁和板的设计计算（3）楼梯、阳台、雨篷结构计算：三者任选其一做计算（4）基础的设计计算。3、设计说明：（1）所设计建筑房屋的性质、用途及设计意图和依据。（2）技术经济指标：建筑面积、使用面积、K值。（3）装修标准墙面、搂地面、屋面、楼梯、门窗、顶棚等所用材料、色彩和做法。4、结构计算书要求：（1）符合最新设计规范要求（2）符合最新荷载规范（二）、进度安排2010年12月6日至2011年1月23日。具体划分4个阶段，由学生自己安排，交指导教师审阅。    七、毕业设计资料装订及质量要求 1、毕业设计应按如下顺序装订： 封面、任务书、中文摘要及关键词、目录、正文、参考文献、致谢、附录、封底。 2、毕业设计（论文）的质量要求(1) 从设计涉及的学科范围、内容深广度、问题难易度，以及从开题、资料收集、方案比较、技术实现、测试、总结等方面，体现学生综合运用知识分析解决实际问题的能力。茕桢广鳓鯡选块网羈泪。(2) 设计的结果具有实用性、科学性。(3) 方案的比较论证详实，方案设计在技术上可行、经济上合理。(4) 设计使用的标准、规范符合技术实际和国家相关政策。(5) 设计计算说明书系统性（完整）、逻辑性强，文字表述清晰，插图（或图纸）符合标准、质量高。 (6) 结构设计内容科学且具体可行. 八、本专业毕业设计的格式和附件要求 1、内容完整性要求设计说明书内容必须齐全，包括题目、中文摘要及关键字、目录、引言（概述）、正文、结果（结论）、参考文献、致谢、附录。鹅娅尽損鹌惨歷茏鴛賴。 2、格式要求（1）纸张大小：结构计算用A4纸打印，图纸用A3纸打印。（2）页面设置：页边距：上、下2.54厘米；左、右3.17厘米；行间距：1.5倍行距；（3）字体：宋体；（4）字号：标题用“小三”加粗，正文用“小四”；（5）文档格式：WORD文档。（6）页眉及页脚 3、字数引言（概述）、正文、结果（结论）之和，不得低于13000字。 4、文体风格在叙述工程概况、分析计算过程时，应该采用客观的、科学的修饰，避免出现含有感情色彩或者多姿多彩的文学描述。籟丛妈羥为贍偾蛏练淨。 5、公式、程序、数据和使用手册复杂公式的推导应放入附录中。为了更好地说明毕业设计中涉及到的重要概念、原理、方法和结果，可以在正文中适当引用。預頌圣鉉儐歲龈讶骅籴。 6、参考文献对于引用他人成果，必须在引用处注明参考文献，否则视为抄袭。参考文献中列出的文献，必须是在正文中引用了的，不得列出没有在正文中直接引用的文献。参考文献的数量，应在1030篇。对于一般教科书，不推荐作为参考文献。对于其它内部资料，尚未公开的技术资料等一般不出现在参考文献中。参考文献用阿拉伯数字标明文献序号，在正文中以上标如“1” “2”表示；参考文献的序号必须严格按照该文献在论文中出现的顺序编排。对于参考的论文，具体格式是作者，论文题目，出处，年，Vol.卷(期):起始页码结束页码。如果作者超过三名，以三名为限，并且加上"等"字。渗釤呛俨匀谔鱉调硯錦。7
