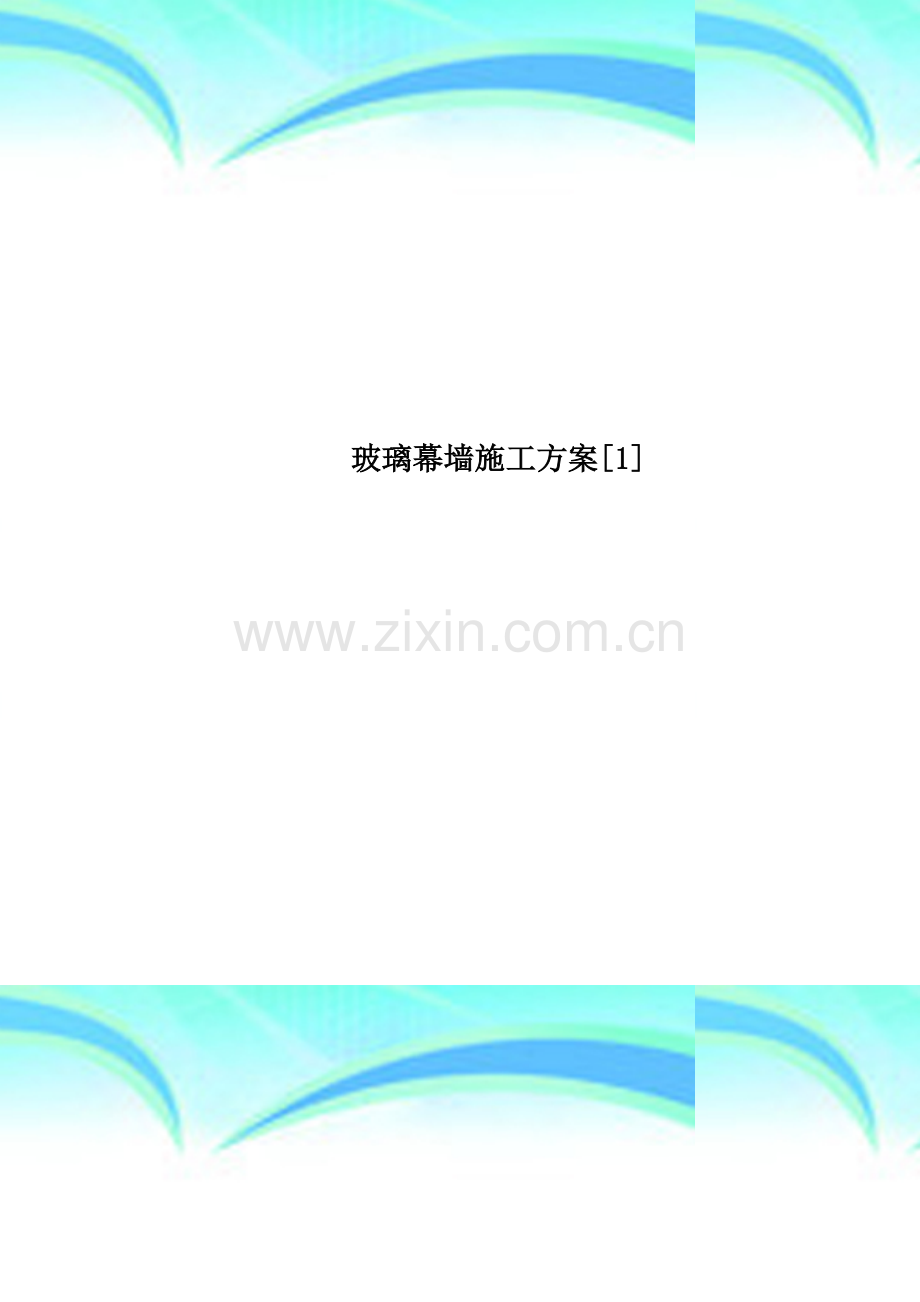

玻璃幕墙施工方案[1]

———————————————————————————————— 作者：
———————————————————————————————— 日期：

2

个人收集整理 勿做商业用途

目 录

总则…………………………………………………………1
工程概况……………………………………………………1
施工准备……………………………………………………1
材料要求……………………………………………………2
施工机具……………………………………………………5
加工工艺……………………………………………………6
施工工艺流程………………………………………………10
施工注意事项………………………………………………12
质量标准……………………………………………………14
安全措施……………………………………………………20
工程设计计算书……………………………………………20

一、 总则
1、适用范围
本工艺适用于非抗震设计或6~8度抗震设计的建筑高度不大于150m的民用建筑玻璃幕墙（以下简称玻璃幕墙)工程的制作、安装施工及验收.
2、编制参考标准及规范
玻璃幕墙的材料、设计、制作和安装施工及验收，除应符合本规范的规定外,尚应符合国家现行有关标准、规范的规定.《玻璃幕墙工程技术规范》（JGJ 102-96)《点式玻璃幕墙工程技术规范》（CECS 127：2001)《建筑幕墙》(JG 3035)
3、术语、符号
a. 点式玻璃幕墙:玻璃面板通过点支承装置与支承结构组成的幕墙。
b. 玻璃面板：点式玻璃幕墙中直接承受外部作用并将其传递给支承装置的玻璃单元体。单元体形成前称为玻璃板块。
c. 支承装置：玻璃面板与支承结构或主体结构之间的连接装置。它由连接件和爪件组成。
d. 支承结构：连接支承装置与主体结构和结构体系.
e. 组合幕墙:板材为玻璃、金属、石材等不同板材组成的建筑幕墙。
f. 斜建筑幕墙：与水平面成大于75度小于90度角的建筑幕墙.
g. 单元建筑幕墙:由金属构架、各种板材组装成一层楼高单元板块的建筑幕墙.
h. 小单元建筑幕墙：由金属副框、各种单块板材，采用金属挂钩与立柱、横梁连接的可拆装的建筑幕墙。
i. 结构胶：半隐框和全隐框玻璃幕墙中玻璃与铝合金构件、玻璃板与玻璃板之间结构受力粘结用的高模数中性硅酮密封材料.
j. 硅酮耐候胶：幕墙嵌缝用的低模数中性硅酮密封材料。
k. 双面胶带：控制结构胶的设计位置和厚度用的二面涂胶的聚胺基甲酸乙脂和聚乙烯低发泡材料。
l. 接触腐蚀：两种不同的金属接触时发生的电化学腐蚀。
m. 相容性：黏结密封材料与其他材料接触时,不发生影响黏结密封材料黏结性的物理化学变化的性能。
二、工程概况
工程名称：广东省清远市清新县中恒公园大地花园S2地块
建设单位：广东中恒房地产开发有限公司
监理单位：清远市中正工程监理有限公司
设计单位：城市建设研究设计院
勘察单位：核工业广州工程勘察院
施工单位:中建七局第三建筑有限公司
广东中恒公园大地花园项目位于广东省清远市清新县新宁路北侧，由广州中恒房地产开发有限公司投资兴建。总建筑面积 约6.7万 m2，其中一层整体地下室建筑面积约 1。3万m2，地上部分由一栋23层（1＃）、两栋27层（2、3＃）及三层营销中心四栋建筑组成，地上部分建筑高度分别：74。4m、88.6m、89.2m，17。2 m,三栋塔楼由地下室4。2 m、首层6.7 m、二层4.2 m、标准层3 m。建筑结构安全等级二级，设计使用年限为50年，地震设防烈度六度。本工程玻璃幕墙位于营销中心西侧立面位置，如下图:

图中阴影部分为玻璃幕墙

三、施工准备
1、 审查设计图纸是否完整、齐全;
2、 审查设计图纸与说明书在内容上是否一致，以及设计图纸与其各组成部分之间有无矛盾和错误；
3、审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致,技术要求是否正确。
4、 审查幕墙工程的生产工艺流程和技术要求，掌握土建施工质量是否满足幕墙施工的要求；
5、复核幕墙各组件的强度、刚度和稳定性是否满足要求;审查设计图纸中的工程复杂、施工难度大和技术要求高的幕墙分项，明确现有施工技术水平和管理水平能否满足工期和质量要求，拟采取可行的技术措施加以保证.
6、明确建设期限，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期；
7、 明确建设、设计和施工单位之间的协作、配合关系;明确建设单位可以提供的施工条件.
8、 自然条件调查分析：气温、雨、雪、风和雷电及沙尘暴等情况;冬雨季的期限等情况；
9、技术经济条件调查分析：当地可利用的地方材料状况；甲供材料状况；地方能源和交通运输状况；地方劳动力和技术水平状况；当地生活供应、教育和医疗卫生状况；当地消防、治安、环保状况等.
9、 编制施工图预算和施工预算.
11、编制施工组织设计.
12、分别由设计单位对幕墙施工单位,幕墙施工单位技术人员对安装人员进行技术交底。

四、材料要求
外观及质量要求
一般规定:
①玻璃幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证及必要的检验报告。
②玻璃幕墙材料应选用耐气候性的材料。金属材料和零附件除不锈钢外，钢材应进行表面热镀锌处理，铝合金应进行表面阳极氧化处理.
③玻璃材料应采用不燃烧性材料或难燃烧性材料。
④硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。橡胶条应有成分分析报告和保质年限证书。
⑤幕墙所使用的低发泡间隔双面胶带，应符合现行行业标准《玻璃幕墙工程技术规范》(JGJ—102）的有关规定。
玻璃:
①玻璃幕墙采用玻璃的外观质量和性能应符合各种玻璃现行国家标准的规定（如钢化玻璃应符合《钢化玻璃》GB9963的规定）.
②当玻璃幕墙采用热反射镀膜玻璃时，应采用真空磁控阴极溅射镀膜玻璃或在线热喷涂镀膜玻璃。用于热反射镀膜玻璃的浮法玻璃的外观质量和技术指标，应符合现行国家标准《浮法玻璃》GB11614中的优等品或一等品规定。
③热反射镀膜玻璃的外观质量应符合下列要求：
热反射镀膜玻璃尺寸的允许偏差应符合下表的规定。
热反射镀膜玻璃尺寸的允许偏差(mm）
玻璃厚度
玻璃尺寸及允许偏差
≤2000×2000
≥2440×3300
4、5、6
±3
±4
8、10、12
±4
±5
热反射镀膜玻璃的光学性能应符合设计要求。热反射镀膜玻璃的外观质量应符合下表的规定。
热反射镀膜玻璃外观质量
外 观 质 量
项 目
等级划分
优等品
一等品
合格品
针眼
直径≤1。2mm
不允许集中
集中的每平方米允许2处

1。2mm＜直径≤1.6mm
每平方米允许数
中部不允许
75mm边部3处
不允许集中

1。6mm＜直径≤2.5mm
每平方米允许数
不允许
75mm边部4处
中部2处
75mm边部8处中部3处
直径＞2。5mm
不允许

斑纹
不允许

斑点
1。6mm＜直径≤2.5mm
每平方米允许数
不允许
4
8
划伤
0。1mm≤宽度≤0.3mm
每平方米允许数
长度≤50mm
4
长度≤100mm
4
不限
宽度＞0.3mm
每平方米允许数
不允许
宽度＜0.4mm
长度≤100mm
1
宽度＜0。8mm
长度＜100mm
2
注:表中针眼（孔洞）是指直径在100mm面积内超过20个针眼为集中。
④玻璃幕墙采用中空玻璃时，除应符合现行国家标准《中空玻璃》GB11944的有关规定外，尚应符合下列要求：
玻璃幕墙的中空玻璃应采用双道密封.明框幕墙的中空玻璃的密封胶应采用聚硫密封胶和丁基密封腻子；半隐框和隐框幕墙的中空玻璃的密封胶应采用结构硅酮密封胶和丁基密封腻子.
玻璃幕墙中空玻璃的干燥剂宜采用专用设备装填。
⑤玻璃幕墙采用夹层玻璃时,应采用聚乙烯醇缩丁醛(PVB）胶片干法加工合成的夹层玻璃。
⑥玻璃幕墙采用夹丝玻璃时，裁割后玻璃的边缘应及时进行修理和防腐处理.当加工成中空玻璃时，夹丝玻璃应朝室内一侧。
⑦所有幕墙玻璃应进行边缘处理。
密封材料：
①玻璃幕墙采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶;密封胶条应为挤出成型,橡胶块应为压模成型.
②密封胶条的技术要求应符合国家现行行业标准《玻璃幕墙工程技术规范》（JGJ 102-96）的规定.
③玻璃幕墙采用的聚硫密封胶应具有耐水、耐溶剂和耐大气老化性，并应有低温弹性、低透气性等特点。其性能应符合现行行业标准《中空玻璃用弹性密封剂》（JC 486）的规定。
④玻璃幕墙采用的氯丁密封胶性能应符合现行行业标准《玻璃幕墙工程技术规范》（JGJ 102-96）的规定。
⑤玻璃幕墙应采用中性硅酮耐候密封胶，其性能应符合下表的规定：
幕墙硅酮耐候密封胶的性能
项 目
性能
金属幕墙用
表干时间
1-1。5h
流淌性
无流淌
初期固化时间（≥25℃)
3d
完全固化时间（相对湿度≥50％,温度25±2℃)
7～14d
邵氏硬度
20～30
极限拉伸强度
0.11～0。14Mpa
固化后的变位承受能力
25%≤δ≤50%
撕裂强度
3.8N/mm
施工温度
5~48℃
有效期
9～12个月

⑥结构硅酮密封胶应采用高模数中性胶;硅酮结构密封胶分单组份和双组份，其性能应符合现行国家标准《建筑用硅酮结构密封胶》（GB 16776）的规定。其性能应符合下表的规定。

结构硅酮密封胶的性能
项 目
技 术 指 标
中性双组份
中性单组份
有效期
18月
9～12月
施工温度
10～30℃
5~48℃
使用温度
-48～88℃
操作时间
≤30min
表干时间
≤3h
初步固化时间(25℃）
7d
完全固化时间
14～21d
邵氏硬度
35～45度
粘结拉伸强度（Ｈ型试件)
≥0。7N/mm2
延伸率（哑铃型)
≥100%
粘结破坏（Ｈ型试件）
不允许
内聚力（母材)破坏力
100％
剥离强度（与玻璃、铝、石材）
5.6～8.7N/mm（单组份）
撕裂强度（Ｂ模)
4。7N/mm
抗臭氧及紫外线拉伸强度
不变
污染和变色
无污染、无变色
耐热性
150℃
热失重
≤10%
流淌性
≤2.5mm
冷变形（蠕变）
不明显
外观
无龟裂、无变色
完全固化后的变位承受能力
12.5%≤δ≤50%

⑦同一幕墙工程应采用同一品牌的单组分或双组分的硅酮结构密封胶，并应有保质年限的质量证书。同一幕墙工程应采用同一品牌的硅酮结构密封胶和硅酮耐候密封胶配套使用。硅酮结构密封胶和硅酮耐候密封胶应在有效期内使用.过期的密封胶不得使用。
低发泡间隔双面胶带：
①根据玻璃幕墙的风荷载、高度和玻璃的大小，可选用低发泡间隔双面胶带。
②当玻璃幕墙风荷载大于1。8N/㎡时，宜选用中等硬度的聚胺基甲酸乙醇低发泡间隔双面胶带,其性能应符合先行行业标准《玻璃幕墙工程技术规范》（JGJ 102-96）的规定。
③当幕墙风荷载小于或等于1。8N/时，宜选用聚乙烯低发泡间隔双面胶带，其性能应符合现行行业标准《玻璃幕墙工程技术规范》(JGJ 102—96）的规定.
其他材料:
①玻璃幕墙可采用聚乙烯发泡材料作填充材料,其密度不应小于0.037g/cm3。
②聚乙烯发泡填充材料的性能应符合现行行业标准《玻璃幕墙工程技术规范》（JGJ 102—96)的规定。
③玻璃幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃烧性或难燃烧性材料作隔热保温材料，同时应采用铝箔或塑料薄膜包装的复合材料，作为防水和防潮材料。
④在主体结构与玻璃幕墙构件之间,应加设耐热的硬质有机材料垫片。玻璃幕墙立柱与横梁之间的连接处，宜加设橡胶片,并应安装严密。
五、机具设备
双头切割机、单头切割机、冲床、铣床、钻床、锣榫机、组角机、打胶机、玻璃磨边机.空压机、吊篮、卷扬机、电焊机、水准仪、经纬仪、胶枪、玻璃吸盘等。
作业条件
A、主体结构完工，并达到施工验收规范的要求，现场清理干净,幕墙安装应在二次装修之前进行；
B、可能对幕墙施工环境造成严重污染的分项工程应安排在幕墙施工前进行；
C、应有土建移交的控制线和基准线；
D、幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设；
E、吊篮等垂直运输设备安设就位；
F、脚手架等操作平台搭设就位;
G、幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求；
H、施工前应编制施工组织设计.
六、加工工艺
1、玻璃的加工
一般要求
①钢化、半钢化和夹丝、夹网玻璃都不允许在现场切割，而应按设计尺寸在工厂进行。钢化、半钢化的热处理必须在玻璃切割、钻孔、挖槽等加工完毕后进行。
②玻璃均应进行边缘处理（倒棱、倒角、磨边）,以防止应力集中而发生破裂。
③玻璃切割后,切断面边缘不应有明显的缺陷.
玻璃开孔：为防止玻璃碎裂,在玻璃上钻孔时，其尺寸应符合下列要求。
1. 圆孔直径不小于板厚，不小于5mm；
2. 孔边至板边距离不小于圆孔直径，也不小于30mm。
3. 方孔孔宽不小于25mm；
4. 孔边至板边距离不小于孔宽和板厚之和；
5. 角部倒园半径不小于2.5mm。
④边缘切口：边缘加工切口，其尺寸应符合下列要求：
1. 角部切口边长不大于玻璃短边长度的四分之一；
2. 角部倒园半径不小于2.5mm。
3. 边缘切口深度不大于板短边长度的八分之一；
4. 切口宽度不大于2倍切口深度，切口边到板边距离不小于10倍板厚;
5. 角部倒园半径不小于2.5mm。
⑤边缘处理
经过切割的玻璃边缘会留下无数细小的伤痕和微裂缝,如不处理，会因为外力和温度变化而开裂，使玻璃破坏。因此切割后的玻璃要进行粗磨、细磨和精磨等不同程度的边缘处理。
⑥圆弧形玻璃
圆弧形玻璃由平面玻璃经热加工弯曲而成，圆弧玻璃尺寸受下列条件限制：
玻璃尺寸：W×H ≤2600mm×5500mm
≤5500mm×2600mm
W—弧长 H—玻璃宽度。
弯曲半径：R≥400mm
矢高:D≤1000mm
圆心角：Q≤120°
加工成圆弧玻璃后，两边线对基准平面偏差应在下列范围内；
玻璃厚度t不大于6mm时;不大于3mm
玻璃厚度t大于6mm时,不大于t/2。
⑦玻璃槽口与玻璃或保温板的配合尺寸应符合下列要求:
中空玻璃与槽口的配合尺寸应符合下表的要求
中空玻璃与槽口的配合尺寸（mm)
中空玻璃
a
b
c
下边
上边
侧边
4+da+4
≥5
≥16
≥7
≥5
≥5
5+da+5
≥5
≥16
≥7
≥5
≥5
6+da+6
≥5
≥17
≥7
≥5
≥5
8+da+8以上
≥6
≥18
≥7
≥5
≥5
注：da为空气层厚度，可取12mm。
⑧全玻璃幕墙的加工组装应符合下列要求：
玻璃边缘应进行处理,其加工精度应符合设计要求；
高度超过4m的玻璃应悬挂在主体结构上。
2、注胶（隐框、半隐框)
①一般规定
应设置专门的注胶间，要求清洁、无尘、无火种、通风良好，并备置必要的设备，使室内温度应控制在10～30℃之间(中性双组分结构硅硐密封胶施工温度控制在10～30℃之间， 中性单组分结构硅硐密封胶施工温度控制在5～48℃之间），相对湿度控制在35%～75%之间。注胶操作者和须接受专门的注胶培训，并经实际操作考核合格，方可持证上岗操作。严禁使用过期的结构硅硐密封胶;未做相容性试验、蝴蝶试验等相关检验者，严禁使用,且全部检验参数合格的结构硅硐密封胶方可使用。如下图所示：

对注胶处的铝型材表面氧化膜和玻璃镀膜的牢固程度,必须进行一定的检验,如型材氧化镀膜粘接力测试等。
严格按标准、规范、设计图纸及工艺规程的要求，采用清洁剂、清洁用布、保护带等辅助材料。
②注胶处基材的清洁
清洁是保证隐框幕墙玻璃与铝型材粘结力的关键工序，也是隐框玻璃幕墙安全性、可靠性的主要技术指标之一；所有与注胶处有关的施工表面都必须清洗，保持清洁、无灰、无污、无油、干燥。
注胶处基材的清洁，对于非油性污染物，通常采用异丙醇溶剂（50％异丙醇：水=1:1);对于污染物，通常采用二甲笨溶剂。清洁布应采用干净、柔软、不脱毛的白色或原色棉布。清洁时，必须将清洁剂倒在清洁布上，不得将布蘸入盛放清洁剂的容器中，以免造成整个容剂的污染.
清洁时，采用“两次擦”工艺进得清洁.即用带溶剂的布顺一方向擦拭后，用另一块干净的布在溶剂挥发前擦去未挥发的溶剂、松散物、尘埃、油渍和其他脏物，第二块布脏后应立即更换。
清洁后，已清洁的部分决不允许再与手或其他污染源接触，否则要重新清洁,特别是在搬运、移动和粘贴双面胶条时一定注意.同时，清洁后的基材要求必须在15～30min内进行注胶，否则要进行第二次清洁.
③双面胶条的粘贴：
双面胶条的粘贴环境应保持清洁、无灰、无污，粘贴前应核对双面胶条的规格、厚度，双面胶条厚度一般要比注胶胶缝厚度大于1mm，这是因为玻璃放上后，双面胶条要被压缩10％。
按设计图纸确认铝框尺寸形状后，按图纸要求在铝框上正确位置粘贴双面胶条，粘贴时，铝框的位置最好用专用的夹具固定
粘贴双面胶条时,应使胶条保持直线，用力下按胶条紧贴铝框，但手不可触及铝型材的粘胶面，在放上玻璃之前，不要撕掉胶条的隔离纸,以防止胶条的另一粘胶面被污染.
按设计图纸确认铝框的尺寸形状与玻璃的尺寸无误后，将玻璃放到胶条上一次成功定位，不得来回移动玻璃，否则玻璃上的不干胶沾在玻璃上，将难以保证注胶后结构硅硐密封胶粘结牢固性，如果万一不干胶粘到已清洁的玻璃面上,应重新清洁。
玻璃与铝框的定位误差应小于±1.0mm，安装玻璃时，注意玻璃镀膜面的位置是否按设计要求正确放置.
玻璃固定好后,及时将玻璃铝框组件移至注胶间，并对其形状尺寸进行最后校正,摆放时应保证玻璃面的平整,不得有玻璃弯曲现象
④混胶与检验：
常用硅硐结构密封胶有单组分和双组分两面种类型。单组分在出厂时已配制完毕,灌装在塑料筒内，可直接使用，多用于小批量幕墙生产或工地临时补胶,但由于从出厂到使用中间环节多，有效期相对较短,局限性较大；一般最常用的是双组分，双组分由基剂和固化剂组成，分装在铁桶中，使用时再混合。
双组分结构胶在玻璃幕墙制作工厂注胶间进行混胶，固化剂和基剂的比例必须按有关规定，并注意是体积比还是质量比.
双组分硅硐密封胶应采用专用的双组分打胶机进行混胶，混胶时，应先按打胶机的说明清洗打胶机，调整好注胶嘴，然后按规定的混合比装上双组分密封胶进行充分地混合。
为控制好密封胶的混合情况，在每次混胶过程中应留出蝴蝶试样和胶杯拉断试样，及时检查密封胶的混合情况，并做好当班记录。
蝴蝶试验是混合好的胶挤在一张白纸上，胶堆直径约20mm，厚约15mm，交纸折叠，折叠线通过胶堆中心，然后挤压胶堆至3～4mm厚，摊开白纸，可见堆形8字形蝴蝶状。如果打开白纸后发现有白色斑点、白色条纹，则说明结构胶还没有充分混合，不能注胶，一直到颜色均匀、充分混合才能注胶，在混胶全过程中都要将蝴蝶试样编号记录。
胶杯试样是用来检查双组分密封胶基剂与固化剂的混合比的。在一小杯中装入3／4深度混合后的胶，插入一根小棒或一根小压舌板,每5min抽一次棒,记录每一次抽棒时间,一直到胶被扯断为止，此时间为扯断时间;正常的扯断时间为20～45min,混胶中应调整基剂和固化剂的比例，使扯断时间在上述范围内。
⑤注胶：
注胶前应认真检查、核对密封胶是否过期,所用密封胶牌号是否与设计图纸相符,玻璃、铝框是否与设计图纸一致,铝框、玻璃、双面粘胶条等是否通过相容性试验，注胶施工环境是否符合规定.
隐框玻璃幕墙的结构胶必须用机械注胶，注胶要按顺序进行,以排走注胶空隙内的空气；注胶枪枪嘴应插入适当深度，使密封胶连续、均匀、饱满地注入到注胶空隙内，不允许出现气泡；在接合处应调整压力保证该处有足够的密封胶.
在注胶过程中要注意密封胶的颜色变化，以判断密封胶的混合比的变化,一旦密封胶的混合比发生变化，应立即停机检修,并应将变化部位的胶体割去，补上合格的密封胶。
注胶后要用刮刀压平、刮去多余的密封胶，并修整其外露表面，使表面平整、光滑，缝内无气泡，压平和修整的工作必须在所允许的施工时间内进行，一般在10～20min以内.
对注胶和刮胶过程中可能导致铝框、玻璃污染的部位，应贴纸基粘胶带进行保护；刮胶完后应立即将纸基粘胶带除去.
对于需要补填密封胶的部位，应清洁干净并在允许的时间内及时填补，补填后仍要刮平、修整.
进行注胶时应及时做好注胶记录，记录应包括如下内容：
1. 注胶日期
2. 结构胶的型号、大小桶的批号、桶号
3. 双面胶带的规格
4. 清洗剂规格、产地、领用时间
5. 注胶班组负责人、注胶人、清洗人姓名
6. 工程名称、组件图号、规格、数量
⑥静置与养护：
注完胶的玻璃组件应及时静置，静置养护场地要求：温度为10~30℃，相对湿度为65％～75％、无油污、无大量灰尘，否则会影响其固化效果.
双组分结构胶静置3～5d后，单组分结构胶静置7d后才能运输，所以要准备足够面积的静置场地.
玻璃组件的静置可采用架子或地面叠放,当大批量制作时以叠放为多，叠放时应符合下列要求：
玻璃面积≤2m²每垛堆放不得超过12块；玻璃面积≥2m²每垛堆放不得超过6块。如为中空玻璃则数量减半，特殊情况需另行处理。
叠放时每块之间需均匀放置四个等边立方体垫块，垫块可采用泡沫塑料或其他弹性材料，其尺寸偏差不得大于0。5mm,以免使玻璃不平而压碎.
未完全固化的玻璃组件不能搬运，以免粘结力下隆；完全固化后，玻璃组件可装箱运至安装现场，但还需要在安装现场放置10d左右，使总的养护期达到14～21d，达到结构密封胶的粘结强度后方可安装上墙.
注胶后的成品玻璃组件应抽样作切胶检验，以进行检验粘接牢固性的剥离试验和判断固化程度的切开试验；切胶检验应在养护4d后至耐候密封胶打胶前进行，抽样方法如下：100樘以内抽两件;超过100樘加抽１件，每组胶抽查不得少于3件按以上抽样方法抽检，如剥离试验和切开试验有一件不合格，则加倍抽检，如仍有一件不合格,则此比产品视为不合格，不得出厂安装使用。
注胶后的成品玻璃组件可采用剥离试验结构密封胶的粘结牢固性。试验时先将玻璃和双面胶条从铝框上拆除,拆除时最好使玻璃和铝框上各粘拉一段密封胶，检验时分别用刀在密封胶中间导切开50mm ,再用手拉住胶条的切口向后撕扯,如果沿胶体中撕开则为合格，反之，如果在玻璃或铝材表面剥离,而胶体未破坏则说明结构密封胶粘结力不足或玻璃、铝材镀膜层不合格，成品玻璃组件不合格。
切开试验可与剥离试验同时进行,切开密封胶的同时注意观察切口胶体表面，表面如果闪闪发光,非常平滑，说明仍未固化，反之,表面平整、颜色发暗,则说明已完全固化，可以搬运安装施工.
七、玻璃幕墙施工工艺流程
复检基础尺寸→质量检查→玻璃块安装→质量检查→密封→清扫→全面综合检查→竣工交付
操作工艺
1、安装施工准备
(一) 编制材料、制品、机具的详细进场计划；
(二) 落实各项需用计划；
(三) 编制施工进度计划；
(四) 做好技术交底工作；
(五) 搬运、吊装构件时不得碰撞、损坏和污染构件。
(六) 构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。
(七) 在室外储存时应采取保护措施;
(八) 构件安装前应检查制造合格证，不合格的构件不得安装。
2、施工测量放线
(一) 复查由土建方移交的基准线；
(二) 放标准线：在每一层将室内标高线移至外墙施工面，并进行检查;
(三) 在放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定基准线。
(四) 以标准线为基准，按照图纸将分格线放在墙上，并做好标记;
(五) 分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理;
(六) 最后，用Φ0.5～1。0㎜的钢丝在单樘幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔20m设1支点，以防钢丝下垂）,垂直钢丝应间隔20m拉一根；
注意事项:
1) 放线时，应结合土建的结构偏差，将偏差分解，应防止误差积累;
2) 放线时，应考虑好与其他装饰面的接口；
3) 拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；
4) 应严格按照图纸放线；
5) 控制重点为：基准线。
点式玻璃幕墙的安装
玻璃的安装
①安装前应检查校对钢结构主支承的垂直度、标高、横梁的高度和水平度等是否符合设计要求,特别要注意安装孔位的复查.
②安装前必须用钢刷局部清洁钢槽表面及槽底泥土、灰尘等杂物,驳接玻璃底部U型槽应装入氯丁橡胶垫块,对应于玻璃支承面宽度边缘左右1/4处各放置垫块。
③安装前，应清洁玻璃及吸盘上的灰尘，根据玻璃重量及吸盘规格确定吸盘个数。
④安装前,应检查驳接爪的安装位置是否准确，确保无误后，方可安装玻璃；
⑤现场安装玻璃时，应先将驳接头与玻璃在安装平台上装配好，然后再与驳接爪进行安装。为确保驳接处的气密性和水密性，必须使用扭矩扳手,根据驳接系统的具体规格尺寸来确定扭矩大小，按标准安装玻璃时，应始终保持悬挂在上部的两个驳接头上。
⑥现场组装后,应调整上下左右的位置，保证玻璃水平偏差在允许范围内。
⑦玻璃全部调整好后，应进行整体里面平整度的检查，确认无误后，才能进行打胶密封。
密封
①密封部位的清扫和干燥，采用甲苯对密封面进行清扫，清扫时应特别注意不要让溶液散发到接缝以外的场所,清扫用纱布脏污后应常更换,以保证清扫效果，最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥;
②贴防护纸胶带：为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带本身的平直；
③注胶：注胶应均匀、密实、饱满,同时注意施胶方法,避免浪费；
④胶缝修整：注胶后,应将胶缝用小铲沿注胶方向用力施压,将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅；
⑤清掉纸胶带：胶缝修整好后，应及时去掉保护胶带，并注意撕下的胶带不要污染玻璃面或铝板面;及时清理粘在施工表面上的胶痕.
清扫
1) 清扫时先用浸泡过中性溶剂(5%小溶液）的湿纱布将污物等擦去，然后再用干纱布擦干净；
2) 清扫灰浆、胶带残留物时，可使用竹铲、合成树脂铲等仔细刮去；
3) 清扫工具禁止使用金属物品，更不能用粘有砂子、金属屑的工具；
4) 绝对禁止使用酸性或碱性洗剂。
竣工交付：
1) 先自检，然后上报甲方竣工资料;
2) 在甲方组织下，验收、竣工交付；
3) 办理相关竣工手续.
以上工序完成后，此工序进入保修期，在保修期内,如有质量问题，则要满足用户要求，及时进行维修处理。
八、施工注意事项
1、不同金属的接触面应采用垫片作隔离处理。
2、玻璃安装前应将表面尘土和污物擦拭干净.热反射玻璃安装应将镀膜面朝向室内,非镀膜面朝向室外。
3、玻璃与构件不准直接接触，玻璃四周与构件凹槽底应保持一定空隙,每块玻璃下部应设不少于二块弹性定位垫块；垫块的宽与槽口宽度相同,长度不应小于100mm；玻璃两边嵌入量及空隙应符合设计要求。
4、玻璃四周橡胶条应按规定型号选用,镶嵌应平整，橡胶条长度成预定的设计角度,并用粘结剂粘牢固后嵌入槽内。
5、玻璃幕墙四周与主体之间的间隙，应采用防火的保温材料填塞,内外表面应采用密封胶连续封闭，接缝应严密不漏水。
6、幕墙的竖向和横向板材安装的允许偏差应符合表1。7.3-1的规定
幕墙安装允许偏差 表1。7.3-1
项目
允许偏差（mm）
检查方法
竖缝及墙面
垂直度
幕墙高度(H）（m）
≤10
激光经纬仪
或经纬仪
H≤30
60≤H＞30
≤15
90≤H＞60
≤20
H＞90
≤25
幕墙平面度
≤2。5
2m靠尺、钢板尺
竖缝直线度
≤2.5
2m靠尺、钢板尺
横缝直线度
≤2.5
2m靠尺、钢板尺
缝宽度(与设计值比较)
±2
卡尺
两相邻面板之间接缝高低差
≤1.0
深度尺
单元幕墙安装允许偏差应除应符合本标准表1.7.3—1的规定外，尚应符合表1.7。3-2规定.
铝合金装饰压板应符合设计要求，表面应平整，色彩应一致,不得有肉眼可见的变形、波纹和凹凸不平，接缝应均匀严密。
玻璃幕墙的施工过程中应分层进行抗水渗漏性能检查。
单元幕墙安装允许偏差(mm) 表1.7。3—2
项目
允许偏差
检查方法
同层单元组件标高
宽度小于或等于35m
≤3。0
激光经纬仪或经纬仪
相邻两组件面板表面高低差
≤1。0
深度尺
两组件对插件接缝搭接长度（与设计值比）
±1。0
卡尺
两组件对插件距槽底距离（与设计值比）
±1。0
卡尺

耐候硅酮密封胶的施工厚度应大于3。5mm；施工宽度不应小于施工厚度的两倍；较深的密封槽口底部应采用聚乙烯发泡材料填塞。
耐候硅酮密封胶在接缝内应形成相对两面粘结；
玻璃幕墙安装施工应对下列项目进行隐蔽验收：
①构件与主体结构的连接节点的安装.
②幕墙四周、幕墙内表面与主体结构之间间隙节点的安装。
③幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装。
④幕墙防雷接地节点的安装。
⑤其他带有隐蔽性质的项目。
九、质量标准
材料检验
一般规定：
①材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不少于5件。
②玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的有关规定。
玻璃:
玻璃幕墙工程使用的玻璃,应进行厚度、边长、外观质量、应力和边沿处理情况的检验。
①主控项目
检验玻璃厚度应采用：
玻璃安（组）装前，可采用分辨率为0。02mm的游标卡尺测量被检验玻璃每边的中点,测量取平均值。
对已安装的玻璃，可采用分辨率为0。1mm的玻璃测厚仪在被检验玻璃上取4点进行检测，取平均值。
玻璃厚度允许偏差（mm)
玻璃
厚度
允许偏差
单片玻璃
中空玻璃
夹层玻璃
5
±0.2
α>17时，±0.1

α〉17-22时，±1。5

α〉22时,±2。0
厚度偏差不大于玻璃原片允许和中间层感允许偏差之和.中间层总厚度小于2 mm时,允许偏差，±0；中间及总厚度大于或等于2 mm时，允许偏差±0.2 mm.
6
8
±0。3
10
12
±0.4
15
±0。6
19
±1。0

玻璃边长的检验，应在玻璃安装或组装前，用分度质为1 mm的钢卷尺沿玻璃周遍测量，取最大值。详见下表。
单片玻璃边长允许偏差（ mm）
单片玻璃
允许偏差
5、6
L≤1000
1000＜L≤200
2000＜ L≤3000
8、10、12
±1
+1,-2
+1，—3

+1,—2
+1，—3
+1,-4
中空玻璃边长允许偏差（ mm）
长 度
允许偏差
＜1000
+0。1，-2。0
1000~2000
+1.0 ，—2.5
＞2000~2500
+1.5 ，—3.0
夹层玻璃边长允许偏差(mm）
总厚度D
允许偏差
L≤1200
1200＜L≤2400
4≤D＜6
±1
—--—
6≤D＜11
±1
11≤D＜17
±2
±2
11≤D＜24
±3
±3

②一般项目
玻璃外观检验，应在良好的自然光或散射光条件下，距玻璃正面的200mm处,观察被检玻璃面。详见下表。
钢化、半钢化玻璃外观质量
缺陷名称
检 验 要 求
爆边
不允许存在
划伤
每平方米允许6条 α≤100mm,b≤0。1mm,
每平方米允许3条 α≤100mm，0.1 mm＜b≤0。5mm,
裂纹、缺角
不允许存在
热反射玻璃外观质量
缺陷名称
检 验 指 标
针眼
距边部75mm内,每平方米允许8处或中部每平方米允许3处1。6 mmd ＜2.5mm
不允许存在d＞2.5mm
斑纹
不允许存在
斑点
每平方米允许8处1。6mm＜d ≤0.5mm，
裂纹、缺角
每平方米允许2条a ≤100mm,0。3 mm<b, ≤0.8mm
夹层玻璃外观质量
缺陷名称
检 验 指 标
胶合层气泡
直径300mm圆内允许长度为1~2mm的胶合层气泡2个
胶合层杂质
直径500mm圆内允许长度为3mm的胶合层杂质2个
裂纹
不允许存在
爆边
长度、宽读不得超过玻璃的厚度
划伤、磨伤
不得影响使用
脱胶
不允许存在
玻璃应力的检验，应采用：
用偏振片确定玻璃是否钢化处理。
用表面应力检测仪测量玻璃表面应力。
幕墙用钢化玻璃及半钢化玻璃的表面应力（mPa） 表1.8.1-8
钢化玻璃
半钢化玻璃
δ≥95
24＜δ≤69

幕墙玻璃边缘处理包括机械磨边、倒棱、倒角的处理，其检验方法应采用观摩检查和手试的方法，其处理精度等应符合设计要求.
③质量保证资料：
1) 玻璃的产品合格证.
2) 中空玻璃的检验要求.
3) 热反射玻璃的光学性能检验报告。
硅酮结构密封胶、硅酮耐候胶及密封材料：
玻璃幕墙工程使用的硅酮结构胶、硅酮耐候胶在使用前，必须到指定检测中心进行相容性测试和粘结拉伸试验。
①主控项目
出厂日期、使用有效期的检验、采用观察法检查。
硅酮结构胶的内聚性破坏检验.
硅酮结构胶的注胶宽度、厚度检验，应采用分度值为1mm的直尺测量，实测结果应符合设计要求，且宽度不得小于7mm，厚度不得小于6mm。
硅酮密封胶的注胶宽度、厚度检验:应采用分辨率为0。05mm的游标卡尺测量.
当玻璃幕墙为隐框幕墙时,应检验硅酮结构胶的固化程度。硅酮结构胶完全固化检验应采用探针检测，注胶面面不同部位的测点不少于3个,观察探针边面结构胶的固化程度，也可以采用切割检查的方法，观察胶的固化程度、饱满度和密实度。
②一般项目
硅酮胶质的检验,采用目测法，产品应为细腻、均匀膏状或粘稠液体,不应有气泡、结皮和凝胶，颜色与样品无差异。
注胶表面的检验,注胶表面应光滑、无裂缝现象，接口初厚度和颜色应一致。
③质量保证资料
1) 结构硅酮胶剥离实验记录。
2) 质量保证书和产品合格证。
3) 相容性检验报告和粘结拉伸实验报告。
4) 进口商品的商检证。
五金件及其它配件：
①主控项目
玻璃幕墙中与铝合金型材接触的五金件和紧固件应采用不锈钢材或制品，其他钢材应进行热浸镀锌或其他防腐处理。五金件外观的检验,应
