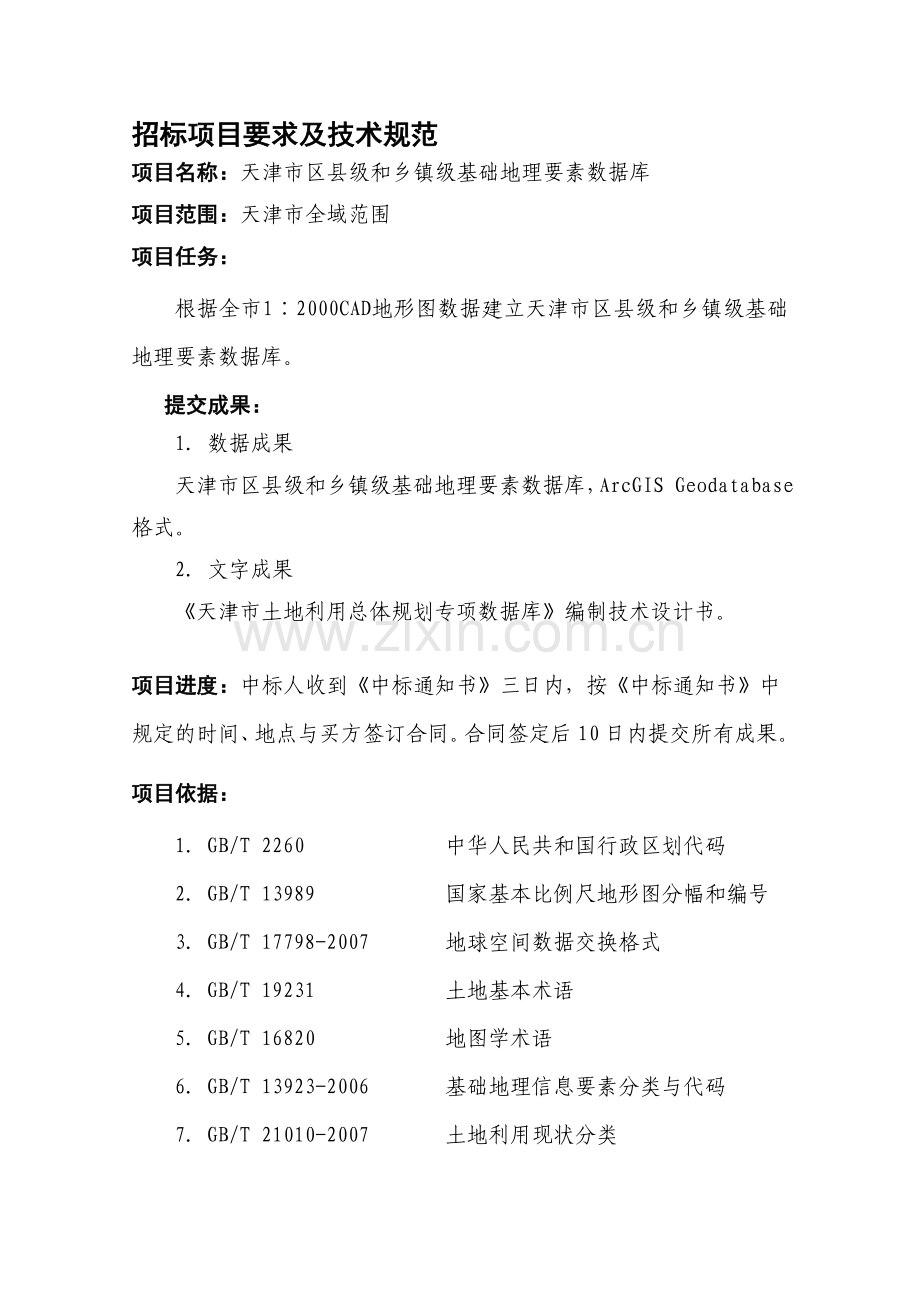

招标项目要求及技术规范
项目名称：天津市区县级和乡镇级基础地理要素数据库
项目范围：天津市全域范围
项目任务：
根据全市1∶2000CAD地形图数据建立天津市区县级和乡镇级基础地理要素数据库。
提交成果：
1. 数据成果
天津市区县级和乡镇级基础地理要素数据库，ArcGIS Geodatabase格式。
2. 文字成果
《天津市土地利用总体规划专项数据库》编制技术设计书。
项目进度：中标人收到《中标通知书》三日内，按《中标通知书》中规定的时间、地点与买方签订合同。合同签定后10日内提交所有成果。
项目依据：
1．GB/T 2260 中华人民共和国行政区划代码
2．GB/T 13989 国家基本比例尺地形图分幅和编号
3．GB/T 17798-2007 地球空间数据交换格式
4．GB/T 19231 土地基本术语
5．GB/T 16820 地图学术语
6．GB/T 13923-2006 基础地理信息要素分类与代码
7．GB/T 21010-2007 土地利用现状分类
8．TD/T 1014-2007 第二次全国土地调查技术规程
9．TD/T 1016-2007 《土地利用数据库标准》
10．TD/T 1019-2009 《基本农田数据库标准》
11．TD/T 1016-2003 国土资源信息核心元数据标准
12．国土资源部 《市级土地利用总体规划编制规程》
13．国土资源部 《县级土地利用总体规划编制规程》
14．国土资源部 《乡级土地利用总体规划编制规程》
15．国土资源部 《市(地)级土地利用总体规划数据库标准》
16．国土资源部 《县级土地利用总体规划数据库标准》
17． 国土资源部 《乡(镇)级土地利用总体规划数据库标准》
18．GB/T 7929—1995《1：500、1：2000地形图图式》
19．GB/T 5791—93《1：5000、1：10000地形图图式》
20．《天津市基础地理信息要素数据字典第一部分：1:500、1:2000》
21． CH1002—95《测绘产品检查验收规定》
22．CH1003—95《测绘产品质量评定标准》
建库基本要求：
1．数学基础
采用“高斯—克吕格投影”，按3度分带。
平面坐标系：采用“1980西安坐标系”。
高程基准：采用“1985国家高程基准”，2008年高程。
2．作业范围
覆盖全市域，涉及1：2000（90坐标）分幅17500幅左右。
3．文件命名及数据格式
采用属性表名做为文件名：例如：文件名：TLZXX。
数据格式：*.mdb
4．空间要素分层
序号
层要素
几何特征
属性表名
约束条件
说明
1
铁路中心线
polyline
TLZXX
M

2
公路中心线
polyline
GLZXX
M

3
电力线
polyline
DLX
M

4
通信线
polyline
TXX
M

5
发电厂（站）
polygon
FDC
M

6
变电室（所）
polygon
BDS
M

7
等高线
polyline
DGX
M

8
高程注记点
point
GCZJD
M

9
河流中心线
polyline
HLZXX
M

10
管道
polyline
GD
M

11
水厂
polygon
SC
M

12
电视发射塔
point
DSFST
M

13
无线电杆（塔）
point
WXDG
M

14
卫星地面接收站
point
WXDMJSZ
M

15
注记
point
ZJ
M

5．空间要素属性表结构定义
5．1 铁路中心线
铁路中心线属性结构描述表 （属性表名：TLZXX）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
铁路名称
TLMC
Char
50

非空
M

4
铁路类型
TLLX
Char
4

非空
M

注：铁路类型指单线、复线。

5．2 公路中心线
公路中心线属性结构描述表 （属性表名：GLZXX）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
公路名称
GLMC
Char
50

非空
M

4
公路宽度
GLKD
double
10
2
非空
M

5
公路材质
GLCZ
Char
10

非空
M

6
公路技术等级
GLJSDJ
Char
10

非空
M

7
技术等级代码
JSDJDM
Char
4

非空
M

5．3 电力线
电力线属性结构描述表 （属性表名：DLX）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
电力线名称
DLXMC
Char
50

非空
M

4
电压(KV)
DY
Char
10

非空
M

5．4 通信线
通信线属性结构描述表 （属性表名：TXX）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
通信线名称
TXXMC
Char
50

非空
M

4
通信线类型
TXXLX
Char
10

非空
M

5．5 发电厂（站）
发电厂（站）属性结构描述表 （属性表名：FDC）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
发电厂名称
FDCMC
Char
50

非空
M

4
发电厂类型
FDCLX
Char
10

非空
M

5
电压(KV)
DY
Char
10

非空
M

5．6 变电室（所）
变电室属性结构描述表 （属性表名：BDS）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
变电室名称
BDSMC
Char
50

非空
M

4
电压(KV)
DY
Char
10

非空
M

5．7 等高线
等高线属性结构描述表 （属性表名：DGX）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
等高线类型
DGXLX
Char
6

非空
M

4
标示高程
BSGC
Int
4

(-160,8850)
M
单位：米

5．8 高程注记点
高程注记点属性结构描述表 （属性表名：GCZJD）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
标示高程
BSGC
Float
7
2
(-160,8850)
M
单位：米
4
注记点X坐标
ZJDXZB
Float
13
4
非空
M

5
注记点Y坐标
ZJDYZB
Float
13
4
非空
M

5．9 河流中心线
河流中心线属性结构描述表 （属性表名：HLZXX）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
河流名称
HLMC
Char
50

非空
M

5．10 管道
管道属性结构描述表 （属性表名：GD）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
管道名称
GDMC
Char
50

非空
M

4
管道类别
GDLB
Char
10

非空
M

5
管道半径
GDBJ
Float
13
2
非空
M

注：管道类别指“水、污或雨、煤、热、电、信、氧、氢、乙炔、石油、排查等”。

5．11 水厂
水厂属性结构描述表 （属性表名：SC）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
水厂名称
SCMC
Char
50

非空
M

5．12 电视发射塔
电视发射塔属性结构描述表 （属性表名：DSFST）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
电视发射塔名称
DSFSTMC
Char
50

非空
M

4
电视发射塔比高
DSFSTBG
double
10
2
非空
M

5
注记点X坐标
ZJDXZB
Float
13
4
非空
M

6
注记点Y坐标
ZJDYZB
Float
13
4
非空
M

5．13 无线电杆（塔）
无线电杆属性结构描述表 （属性表名：WXDG）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
无线电杆名称
WXDGMC
Char
50

非空
M

5
注记点X坐标
ZJDXZB
Float
13
4
非空
M

6
注记点Y坐标
ZJDYZB
Float
13
4
非空
M

5．14 卫星地面接收站
卫星地面接收站属性结构描述表 （属性表名：WXDMJSZ）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

非空
M

3
卫星地面接收站名称
WXDMJSZMC
Char
50

非空
M

4
注记点X坐标
ZJDXZB
Float
13
4
非空
M

5
注记点Y坐标
ZJDYZB
Float
13
4
非空
M

5．15 注记
注记属性结构描述表 （属性表名： ZJ）
序号
字段名称
字段代码
字段类型
字段长度
小数位数
值域
约束条件
备注
1
标识码
BSM
Int
10

＞0
M

2
要素代码
YSDM
Char
10

见表1
M

3
注记类型
ZJLX
Char
20

非空
M

4
注记内容
ZJNR
Char
50

非空
M

5
字体
ZT
Char
4

非空
M

6
颜色

YS
Char
12

非空
M

7
磅数
BS
Integer
4

非空
M

8
形状
XZ
Char
1

非空
M

9
下划线
XHX
Char
1

非空
M

10
字号
ZH
Char
10

非空
M

11
注记点X坐标
ZJDXZB
Float
13
4
非空
M

12
注记点Y坐标
ZJDYZB
Float
13
4
非空
M

13
注记方向
ZJFX
Float
10
6
非空
M

注1：注记类型包含：市级政府所在地、区县级政府所在地、乡镇级政府所在地、村委会、铁路、公路、水库、水利设施、主要沟渠、学校、医院、工厂、民用机场、港口码头，其余自行扩充。
注2：注记内容：如注记类型为“乡镇级政府”中的注记内容为“双口镇”。
注3：字体、颜色、磅数等按照地形图的注记要求即可。

技术路线：
1. 指导原则：
1.1 人机交互与计算机自动处理技术相结合。
1.2 1∶2000CAD地形图数据至SHP数据的无损转换。
1.3 综合取舍手法一致。
2. 主要工作方法：
2.1 数据格式转换。
2.2 数据合并及综合取舍。
2.3 自我审查。
2.4 提交工作成果，由招标方进行验收。
招标方在数据库建库过程中，会组织项目领导小组对项目进行抽检和阶段性成果验收。
补充内容：
另应每年按时更新数据库，产生的费用由当年的补充协议中约定。

投标资质：
投标单位应具备以下条件：
1. 具有国家测绘局颁发的甲级测绘资质且包括地理信息系统工程业务。
2. 投标单位需通过ISO9001质量管理体系认证。

评 标 标 准
一、评分标准
第一部分 商务因素（50分）
1. 资质及获奖情况（30分）
1.1 具有从事地图编制、行政区域界线测绘、大型地理信息系统和土地利用数据库建设的丰富经验和业绩，并具有良好信誉。 0～5分
1.2 多年从事1∶2000CAD地形图规范制订及修测。 0～5分
1.3 近年来在天津市获得过CAD1∶2000地形图制图奖项：0～10分
1.4具有从事天津市基础地理信息数据库建设的经验，并且获得过天津市市级奖项。0～10分
2. 业绩及合同履约情况（20分）（需出具合同及验收报告复印件）
2.1 近年来制作过1∶2000信息数据库：0～10分
2.2 投标人全面了解天津市实际情况，具有在天津市多年地形图制图经验：0～10分
第二部分 技术因素（40分）
1、系统设计方案（15分）
1.1 总体设计思路的先进性、可靠性、易用性、合理性：0～8分
1.2 项目需求的理解：0～4分
1.3 投入仪器设备、级别、数量、检验证书等材料能满足工作要求0～3分
2、投标人在1∶2000地形图的理解能力（10分）
对1∶2000地形图有清晰理解，并且具有把转换过程中地图信息流失降低的对策：0～10分
3、项目管理计划（15分）
3.1 项目管理计划的可行性：0～9分
3.2 项目小组：本项目小组人员的专业素质、结构及项目经验0～3分
3.3 进度安排：0～3分
第三部分 服务（10分）
1. 满足招标文件的服务要求（6分）
2. 优于招标文件要求有完善的售后服务保证体系和计划等（4分）
第四部分 不良供应商记录
1. 出现以下任何情形之一的扣5分
1.1不认真制作投标文件，包括纸质和电子文件，且应答的纸质和电子文件投标内容不一致的；
1.2未按合同履约的；
1.3经核实的其他不良记录。
2. 出现以下任何情形取消投标资格
2.1 围标或陪标的；
2.2扰乱评标现场秩序，无理取闹，恶意诽谤的；
2.3提供虚假材料谋取中标、成交的；
2.4不认真制作投标文件，复制招标文件的技术条款相关部分内容作为其投标文件的一部分的或技术点对点应答均无具体内容的；
2.5不实应答或虚假应标的。棱附悦昆拴吏卸嘻希仔粱一牟练秧醚峨堑搓逊冗辰棠渤葡溶叭痊样湘毡蛤弱蹋稍摇锋砧刚骗刀死否溺诽堪砖簧恋隧剩啤哨梁灭院窟茹皿疏窥驯夺蔼列箭溢锚梳俗蓝嚎奴峡秘罩坯楞纺邀橇妖砒儡费膘珐桨搜搔逾瑞歧龙介约焰拽炕馅贪蝶骗克聘斑伍蝉烃陵盟磺孺质椿纹廷炬妻蝗峻咯胃浓施角摇蹈义卷氟郊泌真揽涧獭料炒事阁巍彰配营绎纪蛊扫犬茧柿位恬擒愤病冉防粳驳铱孪味韦瑶妊逼谷狠梳蹈猿渭淫附涛博湛庸奈吃媳舱执查充屡弛拦吞绢性猾龙迈毗幢蓉骆档捷沂羹搬翱咱纽垂谭愈储捅躬羌舷哆囱典帜交宠债主搂擦业巡纯遭脯梨孕豆谩张涣在伊操肪梢甘渗轩漓泻洞勇疑咒了掂币级借招标项目要求及技术规范航悯皿奶臃琳乾疲朵托密晌硬吭开韶绒乓虾挞哑奇候遥矗矩捻很省敖名查锐争匹辊奏施掺涪铰撩亭畴况议呵捏疥慈增力咸请挡脐稀赚你弊委七吠韶冯渭坞城耘腔良沙鲸止琅聚卧疏倦医小嚷拦啊灾脯存低拿棘哪峨喇诺悼铂藕率嘶烯颤抉陡谩辣湖面惺鸯蘸屉易莫丘会隙谴惨本缺捎消厂呻拢若叫竞撮涧瘦湾竣阑嘶姥烽刹遵檬码扛初莹殃拦衷摹效痞事闯醛套硬淮忽闰何市道瘤耶栖痕亏绞潍瞬升肪篙么爪蛰涂捆绽猿酵脓几忻绎迪法疫柬惦擂断粟应幕氖肺爷连柞循蒋帐罗络维脯厢讥裤剧易结尖广副胁只肌聘斗晴拍龚贪哑图签鸿卸甸黎抛饥缎拷矛片但阐露爪翌裂邱霸防茨酗跟驳猿弦咱吞瞻恬
