人教版2023初中物理九年级物理全册第十八章电功率知识点总结归纳.docx

人教版2023初中物理九年级物理全册第十八章电功率知识点总结归纳完整版

1

单选题
1、如图所示，闭合开关，将滑动变阻器的滑片P由右向左滑动，下列说法正确的是（  ）

A．电流表示数变小，电压表示数变大，灯泡变暗
B．电流表示数变小，电压表示数变小，灯泡变暗
C．电流表示数变大，电压表示数变小，灯泡变亮
D．电流表示数变大，电压表示数变大，灯泡变亮
答案：D
由图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，滑动变阻器的滑片P由右向左滑动过程中，滑动变阻器接入电路的阻值变小，由欧姆定律可知，电路中的电流变大，由U=IR可知，灯泡两端的电压变大，所以电压表示数变大，由P=UI可知，灯泡的实际功率变大，所以灯泡亮度变亮。综上所述，故ABC错误，D正确。
故选D。

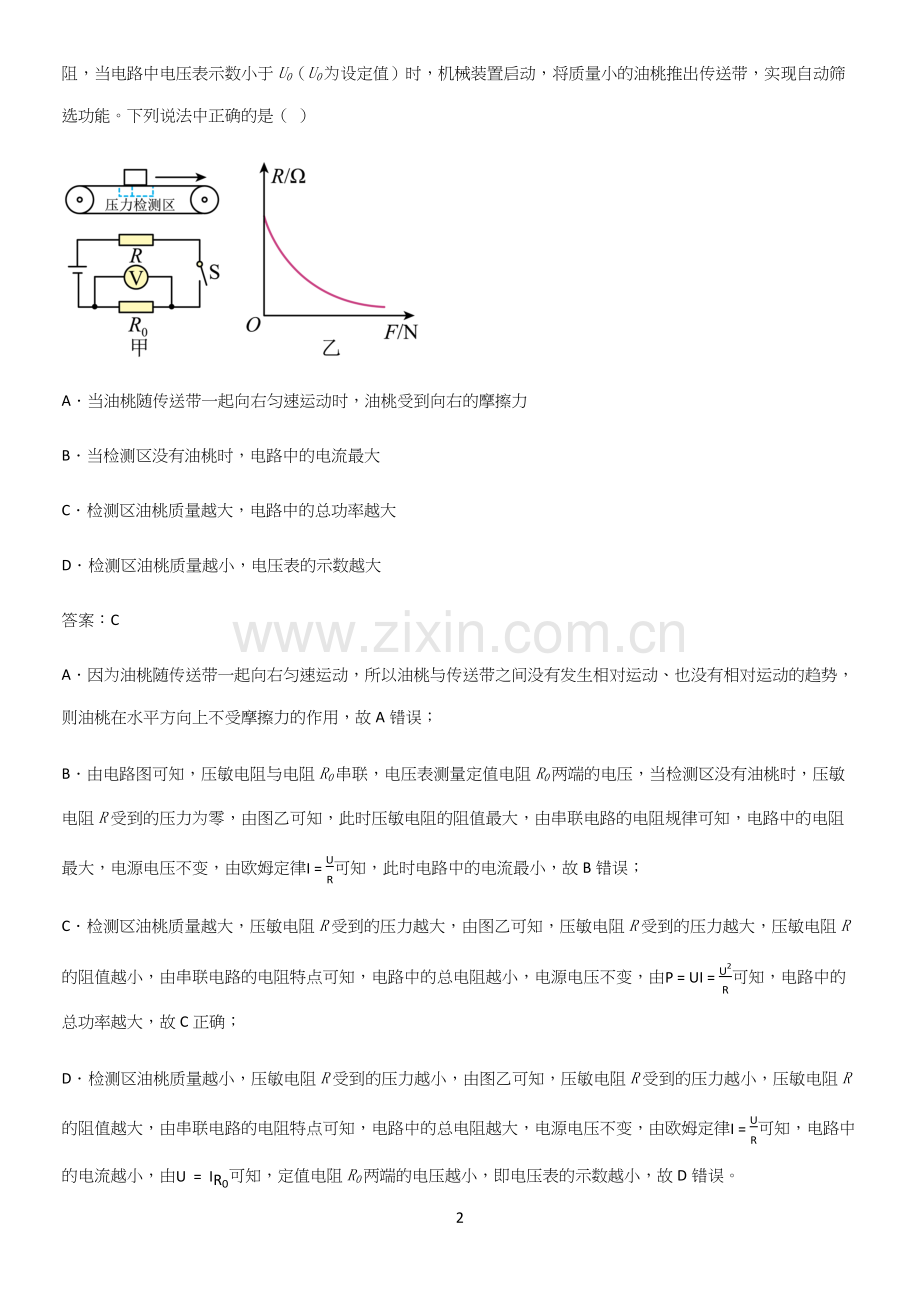

2、随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（  ）

A．当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力
B．当检测区没有油桃时，电路中的电流最大
C．检测区油桃质量越大，电路中的总功率越大
D．检测区油桃质量越小，电压表的示数越大
答案：C
A．因为油桃随传送带一起向右匀速运动，所以油桃与传送带之间没有发生相对运动、也没有相对运动的趋势，则油桃在水平方向上不受摩擦力的作用，故A错误；
B．由电路图可知，压敏电阻与电阻R0串联，电压表测量定值电阻R0两端的电压，当检测区没有油桃时，压敏电阻R受到的压力为零，由图乙可知，此时压敏电阻的阻值最大，由串联电路的电阻规律可知，电路中的电阻最大，电源电压不变，由欧姆定律I=UR可知，此时电路中的电流最小，故B错误；
C．检测区油桃质量越大，压敏电阻R受到的压力越大，由图乙可知，压敏电阻R受到的压力越大，压敏电阻R的阻值越小，由串联电路的电阻特点可知，电路中的总电阻越小，电源电压不变，由P=UI=U2R可知，电路中的总功率越大，故C正确；
D．检测区油桃质量越小，压敏电阻R受到的压力越小，由图乙可知，压敏电阻R受到的压力越小，压敏电阻R的阻值越大，由串联电路的电阻特点可知，电路中的总电阻越大，电源电压不变，由欧姆定律I=UR可知，电路中的电流越小，由U = IR0可知，定值电阻R0两端的电压越小，即电压表的示数越小，故D错误。
故选C。
3、如图所示的电路中，电源电压U保持不变。
①只闭合开关S和S3，调节滑动变阻器的滑片，当电流表的示数为0.2A时，电压表V2的示数为1V；
②只闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；
③只闭合开关S、S1和S3，将滑片移动到最左端时，电流表的示数为I2，此时电路的功率为P1；保持滑片位置不变，再闭合开关S2，电流表的示数变化了0.2A。此时电路的功率为P2；
已知I1：I2=1：9，U1：U2=1：2，下列说法正确的是（  ）

A．U=6VB．I1=0.1AC．R2=10ΩD．P1：P2=7：9
答案：B
只闭合开关S和S3时，R1与滑动变阻器串联，此时滑动变阻器接入电路电阻
R=UPI=1V0.2A=5Ω
电源电压
U=I×R1+R=0.2A×R1+5Ω……①
只闭合开关S和S2，R1、R2、R3串联，电压表V1测量R1两端电压，V2测量R2和R3的电压，则
U1=I1R1
U2=I1×R2+R3
因为U1：U2=1：2，则
2R1=R2+R3……②
I1=UR1+R2+R3……③
只闭合开关S、S1和S3，将滑片移动到最左端时，R1与R2并联则
I2=UR1+UR2……④
因为I1：I2=1：9则
UR1+R2+R3：UR1+UR2=1:9
化简可得
R1R2R1+R2+R3×R1+R2=19……⑤
联立①⑤可得
R1=2R2，R3=3R2
则
R3=32R1
保持滑片位置不变，再闭合开关S2，R1、R2、R3并联则通过R3的电流为0.2A，则
U=0.2A×R3=0.2A×32R1……⑥
由①⑥联立可得
U=3V；R1=10Ω
则
R2=12R1=5Ω；R3=32R1=15Ω
I2=UR1+UR2=3V10Ω+3V5Ω=0.9A
再闭合开关S2,电流表的示数变化了0.2A，则
I'=0.9A +0.2A =1.1A
P1:P2=UI2:UI'=I2:I'=0.9A:1.1A=9:11
故选B。
4、关于电功、电能和电功率的下列说法中，正确的是（　　）
A．千瓦时是电功率的单位
B．电功率是表示电流做功多少的物理量
C．单位时间内电流做功越多，电功率就越大
D．用电器电功率越大，消耗的电能越多
答案：C
A．千瓦时是电功的单位，千瓦是电功率的单位，故A错误；
B．电功率是表示电流做功快慢的物理量，电功率大表示做功快，电功率小表示做功慢，故B错误；
C．根据P=Wt可知，单位时间电流做功越多，电功率越大，故C正确；
D．根据W=Pt可知，用电器电功率越大，消耗的电能不一定越多，因为时间不确定，故D错误。
故选C。
5、如图所示是分别通过甲、乙两段导体的电流和其两端电压的图线，分别将甲、乙两导体串联和并联后接在同一电路中，下列说法正确的是（　　）

A．甲、乙串联时，甲、乙消耗的电功率相同
B．甲、乙并联时，甲、乙消耗的电功率相同
C．甲、乙串联时，甲消耗的电功率大于乙消耗的电功率
D．甲、乙并联时，甲消耗的电功率大于乙消耗的电功率
答案：C
AC．由图像可知，通过两电阻的电流和电阻两端的电压成正比，即两电阻为定值电阻，
由图像可知，当
U甲=U乙=4V
时，I甲=0.4A，I乙=1.0A，根据欧姆定律可得两电阻的阻值分别为
R甲=U甲I甲=4V0.4A=10Ω
R乙=U乙I乙=4V1.0A=4Ω
比较可知R甲>R乙；甲、乙串联时，串联电路各处电流相等，由P=I2R可知甲消耗的电功率大于乙消耗的电功率，故A错误，C正确；
BD．甲、乙并联时，并联电路各支路两端电压相等，由P=U2R 可知甲消耗的电功率小于乙消耗的电功率，故BD错误。
故选C。
6、关于电功率，下列说法正确的是（　　）
A．用电器消耗的电能越多，它的电功率越大
B．用电器工作时所用的时间越短，它的电功率越大
C．消耗的电能一定时，所用时间越长，它的电功率越大
D．用电器工作的时间一定时，消耗的电能越多，它的电功率越大
答案：D
A．用电器消耗的电能越多，做的功越多，做功所用时间不确定，不能比较功率大小，故A错误；
B．用电器工作时所用的时间越短，做功多少不确定，不能比较功率大小，故B错误；
C．消耗的电能一定时，所用时间越长，它的电功率越小，故C错误；
D．用电器工作的时间一定时，消耗的电能越多，由P=Wt可知，电功率越大，故D正确。
故选D。
7、如图所示是酒精浓度检测仪的简化电路图。电源电压保持不变，R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度的增大而减小。闭合开关S，酒后的驾驶员对着R2呼出气体，酒精气体浓度增大，则（  ）

A．电路中总电阻增大B．电流表A示数增大
C．电压表V示数减小D．电路的总功率减小
答案：B
A．酒后的驾驶员对着R2呼出气体，酒精气体浓度增大，R2阻值随酒精气体浓度的增大而减小，电路中总电阻减小，故A不符合题意；
B．根据I=UR可知，电源电压不变，当电路总电阻减小时，电路电流变大，电流表A示数增大，故B符合题意；
C．根据U=IR可知，当电流增大时R1两端电压变大，电压表V示数增大，故C不符合题意；
D．电路的总功率P=UI，电源电压不变，电流变大，电路的总功率变大，故D不符合题意。
故选B。
8、如图所示为某小组设计的多挡位电热器电路，U不变，R1、R2为电阻丝且R1>R2，电热器功率最大时开关状态为（  ）

A．S1闭合，S2接aB．S1闭合，S2接b
C．S1断开，S2接aD．S1断开，S2接b
答案：A
当S1闭合，S2接a，两电阻并联；当S1闭合，S2接b时，R2被短路，电路为R1的简单电路；当S1断开，S2接a时，电路为R2的简单电路；当S1断开，S2接b时，两电阻串联。根据并联电路总电阻小于其中任一分电阻，串联电路总电阻大于任一分电阻，故可知当S1闭合，S2接a，两电阻并联，此时电路的电阻最小，由P=U2R可知，此时电热器的电功率最大，故A符合题意，BCD不符合题意。
故选A。
9、某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（　　）
A．取暖器的电热丝是由电阻率小、熔点高的材料制成
B．“高温”档一定比“低温”档产生的热量多
C．“高温”档一定比“低温”档的工作电阻大
D．连接电热丝的导线比电热丝的电阻小
答案：D
A．取暖器中的电热丝的作用是发热，材料应电阻率大、熔点高，熔点高的目的是防止电热丝发热后熔化，故A错误；
B．高温挡的功率大，相同时间，高温挡产生的热量一定比低温挡产生的热量多，故B错误；
C．高温挡的功率大，家庭电路的电压为220V，电压一定，根据P=U2R可知，高温挡的电阻小，故C错误；
D．接通电路后，连接电热丝的导线与电热丝是串联的，所以通过的电流相等，导线上产生的热量小，根据Q=I2Rt可知，导线的电阻小，故D正确。
故选D。
10、如图所示的电路中，定值电阻R0和电源电压保持不变，滑片P位于滑动变阻器的中点时，定值电阻的电功率为16W，当滑片从中点向b端移动距离s后，定值电阻的电功率为9W；滑片从中点向a端移动距离s，定值电阻的电功率为（  ）

A．36WB．25WC．23WD．18W
答案：A
第1次操作中，定值电阻与变阻器串联，定值电阻R0，滑片P位于滑动变阻器的中点时，R0的电功率为16W，根据P=U2R可得，定值电阻的电压
U1=P1R0=16W×R0=4R0
第2次操作中，当滑片从中点向b端移动距离s后，R0的电功率为9W，同理定值电阻的电压
U2=P2R0=9W×R0=3R0
由I=UR，在R不变时，电流与电压成正比，两种情况下，对定值电阻来说，电流之比
I1I2=U1U2=4R03R0=43
设变阻器的最大电阻为R，滑片从中点向b端移动距离s后增大电阻为R＇，由电阻的串联规律可知，两种情况下的滑动变阻器连入电路的电阻之比
R0+0.5RR0+0.5R+R'
由欧姆定律可知，电压不变时，电流与电阻成反比，第1、2次操作中，对应的电流之比
43=R0+0.5R+R'R0+0.5R
故
R'=R0+0.5R3
第3次操作中，根据串联电阻的规律，滑片从中点向a端移动距离s后，此时电路的总电阻
R总3=R0+0.5R-R0+0.5R3=2R0+R3①
第2次操作中，滑片从中点向b端移动距离s后变阻器的电阻
R滑2=0.5R+R'=0.5R+R0+0.5R3
根据串联电阻的规律可得，此时电路的总电阻
R总2=R滑2+R0=0.5R+R0+0.5R3+R0=2R+4R03②
②除以①得
R总2R总3=21
由欧姆定律可知，电压不变时，电流与电阻成反比，故根据串联电阻的规律可得，滑片从中点向b端移动距离s后的电流与滑片从中点向a端移动距离s后的电流之比为
I2I3=R总3R总2=12
根据P=I2R可知，在电阻不变时，电功率与电流的平方成正比，故在第2、3次操作中
P2P3=I2I32=14
滑片从中点向a端移动距离s后，R0的电功率
P3=4P2=4×9W=36W
故A符合题意，BCD不符合题意。
故选A。
11、图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（  ）

A．电源电压为5VB．R的最大阻值为20Ω
C．R=10Ω时，其功率最大D．R=15Ω时，电路消耗的功率为1.8W
答案：D
A．由图甲可知，滑动变阻器R和定值电阻R0串联，电压表测R两端的电压；由图乙可知，当变阻器阻值为5Ω时，其两端电压为3V；当变阻器两端电压为10Ω时，其两端电压为4V，由串联电路中的电压规律和电源电压不变可得
U=3V+3V5Ω×R0……①
U=4V+4V10Ω×R0……②
由①②解得
U=6V，R0=5Ω
故A错误；
B．由图乙可知，R的最大阻值应大于20Ω，故B错误；
C．R的功率
PR=(UR0+R)2R0=U2R0(R0-R)2+4R0R=U2(R0-R)2R0+4R
由上式可知，当
R=R0=5Ω
时，滑动变阻器有最大电功率。故C错误；
D．当R=15Ω时，电路消耗的功率为
P=U2R+R0=6V215Ω+5Ω=1.8W
故D正确。
故选D。
12、下列四种用电器中。利用电流热效应工作的是（　　）
A．电冰箱B．电视机C．电脑D．电热水壶
答案：D
A．电冰箱是将电能转化为电动机的机械能，通过做功发生物态变化工作的，不是利用电流的热效应来工作的，故A不符合题意；
B．电视机将电能转化为声音与图像，不是利用电流的热效应来工作的，故B不符合题意；
C．电将电能转化为声音与图像，不是利用电流的热效应来工作的，故C不符合题意；
D．电水壶工作时将电能转化为内能，利用电流的热效应工作的; 故D符合题意。
故选D。
13、智能手机的“电量”低到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池电量的使用时间，原因是（  ）
A．减小了线路的电阻B．减小了线路的总功率
C．增大了电池的电压D．增大了电能的消耗
答案：B
A．因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以电子线路的电阻不变，故A不符合题意；
B．智能手机耗电达到一定量时，剩余的电能也是定量，由W＝Pt可知，要延长手机的工作时间，需要减小电池的输出功率，故B符合题意；
C．手机工作的电压是不变的，故C不符合题意；
D．为了延长使用时间应该降低电能的消耗，故D不符合题意。
故选B。
14、如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0～15V，电压表的示数与滑动变阻器R2的关系如图乙所示。则下列结果正确的是（  ）

A．电源电压为20V
B．R1的阻值为6欧姆
C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为6～50Ω
D．开关S闭合后电路消耗的最小电功率约为6.7W
答案：C
AB．由电路图知道，R1与R2串联，电压表测R1两端的电压，由图乙知道，当R2＝10Ω时，U1＝12V，当R2′＝20Ω时，U1′＝8V，由于串联电路中各处的电流相等，所以，电路中的电流分别是
I=U1R1，I'=U1'R1
因串联电路中总电压等于各分电压之和，且电源电压保持不变，所以，电源电压
U=U1R1R1+R2U=U1'R1R1+R2'
代入数据
U=12VR1R1+10ΩU=8VR1R1+20Ω
解得
R1＝10Ω，U＝24V
故AB错误；
C．当电压表的示数U1″＝15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，此时电路中的电流
I大=U1''R1=15V10Ω=1.5A
此时滑动变阻器两端的电压是
U2小＝U﹣U1″＝24V﹣15V＝9V
则滑动变阻器接入电路中的最小阻值
R2小=U2小I大=9V1.5A=6Ω
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，所以，滑动变阻器接入电路中的阻值范围为6～50Ω，故C正确；
D．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，则
P小=U2R1+R2大=24V210Ω+50Ω=9.6W
故D错误。
故选C。
15、将一个标有“36V，40W”的灯泡接入电路时，通过它的实际电流是1A，它的实际功率（  ）
A．大于40WB．等于40W
C．小于40WD．等于36W
答案：C
根据灯泡上所标的额定电压和额定电流可知，小灯泡的电阻
R=U2P=36V240W=32.4Ω
若通过它的实际电流是1A，则小灯泡的实际功率
P实=I实2R=(1A)2×32.4Ω=32.4W
故C符合题意，ABD不符合题意。
故选C。
多选题
16、如图所示的电路，电源电压保持不变。闭合开关S后，灯泡发光，当移动滑动变阻器的滑片P时，灯泡变亮了一些，下列判断正确的是（  ）

A．电流表示数变大B．滑片 P 向左滑动
C．电压表示数变大D．电路的总功率变大
答案：AD
闭合开关S后，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。
A．因灯泡的亮暗取决于实际功率的大小，所以，灯泡变亮时其实际功率变大，此时灯泡两端分得的电压变大，通过灯泡的电流变大，即电流表的示数变大，故A正确；
BC．因串联电路中总电压等于各分电压之和，且电源电压保持不变，所以，滑动变阻器两端的电压变小，即电压表的示数变小；由I=UR可知，电源电压不变时，电流中的电流变大，说明电路的总最阻变小，所以，变阻器接入电路中的电阻变小，则滑片P向右滑动，故BC错误；
D．由P=UI可知，电源电压不变，电路中的电流变大，所以电路的总功率变大，故D正确。
故选AD。
17、电阻温度计的制造使用了热敏电阻。图甲是某热敏电阻R的阻值随温度变化的关系图像。根据这种电阻的特性，小明和他的同学设计了一个电路（图乙），可以测定某一环境的温度，使用的器材有：热敏电阻R、电源、电流表（0～0.6A）、开关S、定值电阻R0（50Ω）、导线若干。当环境温度为20℃时，电流表的读数为0.2A。下列说法正确的是（  ）

A．电源电压为20 V
B．当环境温度升高时，电流表的示数变小
C．当电流表的读数为0.25A时，根据图甲分析可得当时的环境温度低于20℃
D．当环境温度为100℃时，热敏电阻R在3分钟内消耗的电能为200J
答案：AD
由电路图可知，闭合开关，热敏电阻R与定值电阻R0串联，电流表测电路中的电流。
A．当温度环境为20℃时，由图像可知，热敏电阻的阻值
R＝50Ω
因串联电路中总电阻等于各分电阻之和，所以，由
I=UR
可得，电源电压
U＝IR总＝I（R+R0）＝0.2A×（50Ω+50Ω）＝20V
故A正确；
B．当环境温度升高时，热敏电阻的阻值变小，总电阻变小，电源电压不变，根据欧姆定律可知电路中的电流变大，则电流表的示数变大，故B错误；
C．当电流表的读数为0.25A时，电路的总电阻
R总'=UI'=20V0.25A=80Ω
此时热敏电阻的阻值
R'＝R总'﹣R0＝80Ω﹣50Ω＝30Ω
由图像可知，热敏电阻为50Ω时，环境温度是20℃，热敏电阻为20Ω时，环境温度是40℃，且热敏电阻的阻值随温度的上升而变小，故热敏电阻为30Ω时，环境温度是高于20℃，故C错误；
D．由图甲可知，当环境温度为100℃时，热敏电阻的阻值
R″＝10Ω
则
R总″＝R″+R0＝10Ω+50Ω＝60Ω
所以，电流
I″=UR总″=20V60Ω=13A
热敏电阻R在3分钟内消耗的电能
W＝I2Rt＝(13A)2×10Ω×3×60s＝200J
故D正确。
故选AD。
18、如图甲所示电路，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器。闭合开关S1，断开开关S2，将R的滑片从b端移到a端过程中，两个电压表示数与电流表示数关系如图乙所示。下列说法正确的是（  ）

A．电源电压为4.5V
B．滑动变阻器的最大阻值为20Ω
C．R1的最小电功率为0.225W
D．闭合开关S1、S2，通电10s整个电路最多产生热量为36J
答案：BCD
AB．由电路图知，S1闭合、S2断开时，三个电阻串联在电路中，电压表V1测R2两端的电压，V2测R2和R两端的总电压。电流表测电路中的电流。滑片由b端向a端移动的过程中，变阻器接入电路的阻值变小，电路的总电阻变小，据欧姆定律知，电路中的电流变大，则R2两端的电压变大，R2两端的电压变大，R两端的电压变小。由图乙知，当电路中的电流最小为0.15A时，V1的示数为1.5V，V2的示数为4.5V。此时变阻器接入电路的阻值最大，变阻器两端的电压
U滑=U2-U1=4.5V-1.5V=3V
变阻器的最大阻值
Rmax=U滑I1=3V0.15A=20Ω
当变阻器接入电路的阻值为0时，R2两端的电压为3.0V，电路电流为0.3A。据串联电路的特点有
U-4.5V=0.15A×R1，U-3V=0.3A×R1
解以上两式得，电源电压及R1的阻值分别为
U=6V，R1=10Ω
故A错误，B正确；
C．R1的最小电功率
P1=I12R1=(0.15A)2×10Ω=0.225W
故C正确；
D．R2的阻值
R2=U1I1=1.5V0.15A=10Ω
闭合开关S1、S2，变阻器接入电路的阻值为0时，电路中的电流最大，此时电路中只有R2工作，通电10s整个电路最多产生的热量
Q=U2R2t=(6V)210Ω×10s=36J
故D正确。
故选BCD。
19、如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法正确的是（　　）

A．用U形管中液面高度差反映电流产生热量的多少
B．通电后可探究电流产生的热量与电流大小的关系
C．通电后可探究电流产生的热量与电阻大小的关系
D．通电一段时间后，左侧U形管中液面高度差较大
答案：AC
A．电流通过导体产生热量的多少不能直接观察，但空气吸收热量后温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法，故A正确；
BC．由图可知，左侧容器中的电阻丝与右侧容器中的电阻丝串联，通过的电流与通电时间相同，两个容器中的电阻丝阻值不同，因此装置可探究电流产生的热量与电阻的关系，故B错误，C正确；
D．已知右侧容器中的电阻丝阻值大于左侧容器中电阻丝阻值，则装置中右侧容器中的电阻丝产生的热量较多，因此右侧容器中的U形管液面高度差较大，故D错误。
故选AC。
20、甲、乙两灯的额定电压均为9V，其电流与电压变化的关系图像如图所示，则下列说法中正确的是（  ）

A．甲灯的额定功率为4.5W
B．乙灯正常发光时的电阻为18Ω
C．若将甲、乙两灯串联接入9V的电路中，电路中的电流为0.5A
D．若将甲、乙两灯并联接入4V的电路中，电路消耗的电功率为3.2W
答案：BD
A．当灯泡电压等于额定电压9V时，灯泡正常发光，由图像知甲此时的电流为0.8A，则甲灯的额定功率
P甲额=U额I甲=9V×0.8A=7.2W
故A错误；
B．乙灯正常发光时，电压等于额定电压9V，由图像知通过灯泡乙的电流为0.5A，所以由I=UR可得此时乙灯电阻
R乙=U额I乙=9V0.5A=18Ω
故B正确；
C．串联电路中总电压等于各部分导体两端电压之和，将甲、乙两灯串联接入9V的电路中，由图像知此时甲的电压为3V，乙的电压为6V，通过的电流为0.4A，故C错误；
D．并联电路中各支路两端电压与电源电压都相等，所以甲、乙电压都为4V，此时通过甲的电流为0.5A，通过乙的电流为0.3A，则干路电路
I=0.5A+0.3A=0.8A
则总功率
P总=UI=4V×0.8A=3.2W
故D正确。
故选BD。
21、如图所示的电路中，电源电压为4.5V且保持不变，电流表量程为“0~0.6A”，电压表量程为“0~3V”，小灯泡标有“3V 1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“20Ω 1A”字样，闭合开关，在保证电路元件安全情况下，下列说法正确的是（  ）

A．电压表的示数变化范围是“1.5~3V”
B．滑动变阻器接入电路的阻值变化范围是“3.75~15Ω”
C．小灯泡的最小功率是0.6W
D．电路总功率变化范围是“0.9~1.8W”
答案：ABD
由图可知，小灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，由P=UI，可得小灯泡正常发光的电流
I额=P额U额=1.2W3V=0.4A
滑动变阻器允许通过的最大电流为1A，所以电路中的最大电流为I最大=0.4A，此时电路的最大功率为
P最大=UI最大=4.5V×0.4A=1.8W
由串联电路的分压特点可知，此时电压表示数最小
UR最小=U-U额=4.5V-3V=1.5V
此时滑动变阻器接入电路的阻值最小
R最小=UR最小I最大=1.5V0.4A=3.75Ω
灯泡的电阻大小为
R灯=U额I额=3V0.4A=7.5Ω
电压表的量程为0~3V，则电压表的示数最大为3V，此时滑动变阻器接入电路中的电阻最大，此时小灯泡两端的电压为
UL=U-UR最大=4.5V-3V=1.5V
此时电路中的电流最小
I最小=ULR灯=1.5V7.5Ω=0.2A
滑动变阻器接入电路的电阻最大
R最大=UR最大I最小=3V0.2A=15Ω
则电路的最小功率为
P最小=UI最小=4.5V×0.2A=0.9W
此时灯泡的最小功率
PL=ULI最小=1.5V×0.2A=0.3W
综上可知，ABD正确，C错误。
故选ABD。
22、图所示的电路中，电源电压不变，小灯泡L上标有“12V  12W”字样，滑动变阻器R0的最大阻值为20Ω，a、b为电流表、电压表其中之一，且不相同。只闭合开关S1，滑片P置于左端，电流表示数为1A；再闭合开关S2、S3，移动滑片P，电流表示数始终为1A。已知灯泡电阻随温度升高而增大。下列说法正确的是（  ）

A．a为电压表
B．电源电压为12V
C．只闭台开关S1，若电流表示数为0.5A，则滑动变阻器接入电路的阻值为12Ω
D．将a与R0互换，开关均闭台，移动滑片P，滑动变阻器功率的最小值为7.2W
答案：ABD
A．只闭合开关S1，滑片P置于左端，电路为灯泡L的简单电路；开关都闭合，移动滑片P，电流表示数始终为1A，说明b为电流表，把滑动变阻器短路了，导致滑动变阻器失去调节作用，则a为电压表，故A正确；
B．灯泡额定电流为
I额=P额U额=12W12V=1A
只闭合开关S1，滑片P置于左端，则电路中只接灯泡，而电流表示数为1A，则灯泡电压为电源电压，即12V，故B正确；
C．只闭合开关S1，若电流表示数为0.5A，则灯泡温度不为额定电流时的温度，电阻也不为额定电流时的电阻，为未知。则无法计算滑动变阻器接入电路的阻值，故C错误；
D．将a与R0互换，开关均闭台，则电路为滑动变阻器和灯泡并联，互不影响，根据公式
P=U2R
可知，移动滑片P，滑动变阻器接入电路的阻值最大时，功率最小。为
Pmin=U2R=(12V)220Ω=7.2W
故D正确。
故选ABD。
23、某爱心团队去养老院送电暖气，电暖气有低、中、高三挡，已知R1=55Ω，R2=44Ω，以下说法正确的是（  ）
品牌

型号
HY2215-11E
额定电压
220V
档位
3挡
额定功率
低温880W
中温1100W
高温1980W
A．使用“低温档”只需要闭合S2
B．使用“高温档”要闭合S1、S2
C．闭合S1、S2时，通过R1、R2的电流之比为5:4
D．中温档正常工作1分钟，产生的热量为6.6×104J
答案：BD
AB．根据P=U2R可知，当电压一定时，R越大，P越小，为低温挡，R越小，P越大，为高温挡。由电路图可知，S1、S2同时闭合时，R1、R2并联，电阻最小，功率最大，为高温挡；由于R1＞R2，所以只闭合S1时，电阻最大，功率最小，为低温挡；只闭合S2时，为中温挡，故A错误，B正确；
C．当S1、S2都闭合时，R1与R2并联，由并联分流可知通过R1、R2的电流之比为
I1I2=R2R1=44Ω55Ω=45
故C错误；
D．中温挡正常工作，R2接入电路，1分钟产生的热量为
Q=I2R2t=U2R2t=(220V)244Ω×60s=6.6×104J
故D正确。
故选BD。
24、将“2.5V 0.3A”和“3.8V 0.3A”的两个小灯泡，接在合适的电源上，小灯泡均没有烧坏，两灯相比较与事实相符的是（  ）
A．若两灯串联，“3.8V0.3A”的灯更亮
B．若两灯串联，“2.5V0.3A”的灯两端电压更大
C．若两灯并联，“3.8V0.3A”的灯更暗
D．若两灯并联，通过“3.8V0.3A”的灯电流更大
答案：AC
B．由灯泡的铭牌可知，两灯泡的额定电压不同，额定电流相等，由
I=UR
的变形式
R=UI
可知，“3.8V0.3A”的灯泡的电阻较大，“2.5V0.3A”的灯泡的电阻较小；两灯泡串联时，因串联电路中各处的电流相等，所以，由U=IR可知，“3.8V0.3A”的灯泡两端的电压较大，“2.5V0.3A”的灯泡两端的电压较小，故B错误；
A．若两灯串联，通过它们的电流相等，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，“3.8V0.3A”的灯泡的实际功率较大，灯泡较亮，故A正确；
D．两灯泡并联时，因并联电路中各支路两端的电压相等，所以，由I=UR可知，通过“3.8V0.3A”的灯泡的电流较小，通过“2.5V0.3A”的灯泡的电流较大，故D错误；
C．若两灯并联，两个灯泡两端的电压相等，由P=U2R可知，“2.5V0.3A”的灯泡的实际功率较大，灯泡较亮，“3.8V0.3A”的灯更暗，故C正确。
故选AC。
25、如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，R0是定值电阻。下列有关说法正确的是（  ）

A．油量表是由电流表改装的
B．R0起到保护电路的作用
C．油量增多时，R0两端电压增大
D．油量减少时电路总功率变大
答案：ABC
A．电流表应串联在电路中，电压表应与被测电路并联；由电路图可知，油量表串联在电路中，则可知油量表是由电流表改装成的，故A正确；
B．由电路图可知，定值电阻R0串联接在电路中，可以防止变阻器接入电路的阻值为零时造成电源短路，可以起到保护电路的作用，故B正确；
C．由图可知，油量增加时，滑片下移，滑动变阻器R接入电路的阻值减小，电路总电阻减小，电源电压不变，由欧姆定律可知，电路中电流变大，根据I=UR的变形式U=IR可知，电阻不变时，电路中电流增大，电阻两端电压增大，因此R0两端电压增大，故C正确；
D．由图可知，油量减少时，滑片上移，滑动变阻器R接入电路的阻值增大，电路总电阻增大，电源电压不变，由欧姆定律I=UR可知，电路中电流变小，根据P=UI可知，电源电压不变，电路中电流变小，因此总功率变小，故D错误。
故选ABC。
填空题
26、如图是今年“3·15”晚会上曝光的劣质导线，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小。对于长度相等的标准导线和劣质导线，劣质导线的电阻___________（选填“较大”或“较小”），若在通有相同电流的情况下，相同时间内劣质导线产生的热量___________（选填“较多”或“较少”）。

答案：     较大     较多
[1]导体电阻的大小不仅跟材料有关，还与其长度和横截面积有关。在材料相同时，导体的横截面积越大、长度越短，电阻越小。对于材料相等、长度相等的标准导线和劣质导线，由于劣质导线横截面积减小，所以电阻较大。
[2]根据Q=I2Rt可知，在通有相同电流的情况下，相同时间内劣质导线由于电阻大，所以产生的热量较多。
27、如图甲所示，电源电压为5V，电流表量程为0~0.6A，电压表量程为0~15V。在保证所有元件安全的情况下，只闭合开关S、S1，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图像，如图乙所示。只闭合开关S、S2，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图像，如图丙所示。滑动变阻器R1的最大阻值为______Ω，灯泡的额定功率为______W，以上两种情况，电路最大功率为______W。

答案：     20     1.5     2.5
[1]只闭合开关S、S1，滑动变阻器R1与灯泡串联，电压表测量R1两端电压，滑动变阻器R1的最大阻值接入电路时，由图乙可知，此时电路电流为0.2A，电压表示数为4V，则滑动变阻器R1的最大阻值
R1大=U1I1=4V0.2A=20Ω
滑动变阻器R1的最大阻值为20Ω。
[2]根据乙图可知，灯泡的额定电流为0.5A，闭合开关S、S2，滑动变阻器R2与灯泡串联。由丙图可知，当滑动变阻器R2两端电压最小为2V时，灯泡两端电压最大达到额定电压，则灯泡的额定电压
UL=U-U2=5V-2V=3V
则灯泡的额定功率
PL=ULIL=3V×0.5A=1.5W
灯泡的额定功率为1.5W。
[3]以上两种情况，电路最大电流为灯泡的额定电流0.5A，则以上两种情况，电路最大功率
P大=UIL=5V×0.5A=2.5W
电路最大功率为2.5W。
28、在图所示的电路中，电源电压不变，电阻R2的阻值为20Ω。闭合开关S，两电流表的示数分别为0.5A和0.2A，则电源电压为___________V，电阻R1的阻值为___________Ω。通电1min，该电路消耗的总电能为_____J。

答案：     6     30     180
[1]由电路图知道，闭合开关S，电阻R1、R2并联，电流表A2、A1分别测量干路和电阻R1支路中的电流。因为并联电路干路中的电流等于各支路中的电流之和，所以电流表A2的示数为0.5A，即干路中的电流为
I=0.5A
电流表A1的示数为0.2A，即通过电阻R2的电流为
I2=I-I1=0.5A-0.2A=0.3A
电阻R2两端的电压为
U2=I2R2=0.3A×20Ω=6V
因为并联电路各支路两端电压相等，且等于电源电压，所以电源电压为
U=U2=6V
[2]由欧姆定律知道，电阻R1的阻值为
R1=UI1=6V0.2A=30Ω
[3]由W=UIt 知道，通电1min，该电路消耗的总电能
W=UIt=6V×0.5A×1×60s=180J
29、如图甲乙丙，读数分别为

（1）长度为___________cm；
（2）温度计读数___________；
（3）电能表示数为___________。
答案：     2.65     29℃     213.9kW⋅h
（1）[1]如图，刻度尺的分度值为0.1cm，读数时要估读到分度值的下一位，读数为2.65cm。
（2）[2]如图，温度计的分度值为1℃，液柱的上表面在0℃以上，读数为29℃。
（3）[3]如图，电能表的示数由几位整数和一位小数组成，最后一位是小数，示数为213.9kW⋅h。
30、如图所示是电阻甲和乙的I–U图象，由图像可知，当甲、乙并联在8V的电源上，电阻之比R甲：R乙=______；当甲、乙串联在9V的电源上，实际功率之比P甲：P乙=______。

答案：     3:4     5:4
[1]当甲、乙并联在8V的电源上，由图像可知
I甲=0.8A，I乙=0.6A
并联电路中，电阻之比等于电流的反比
R甲:R乙=I乙:
