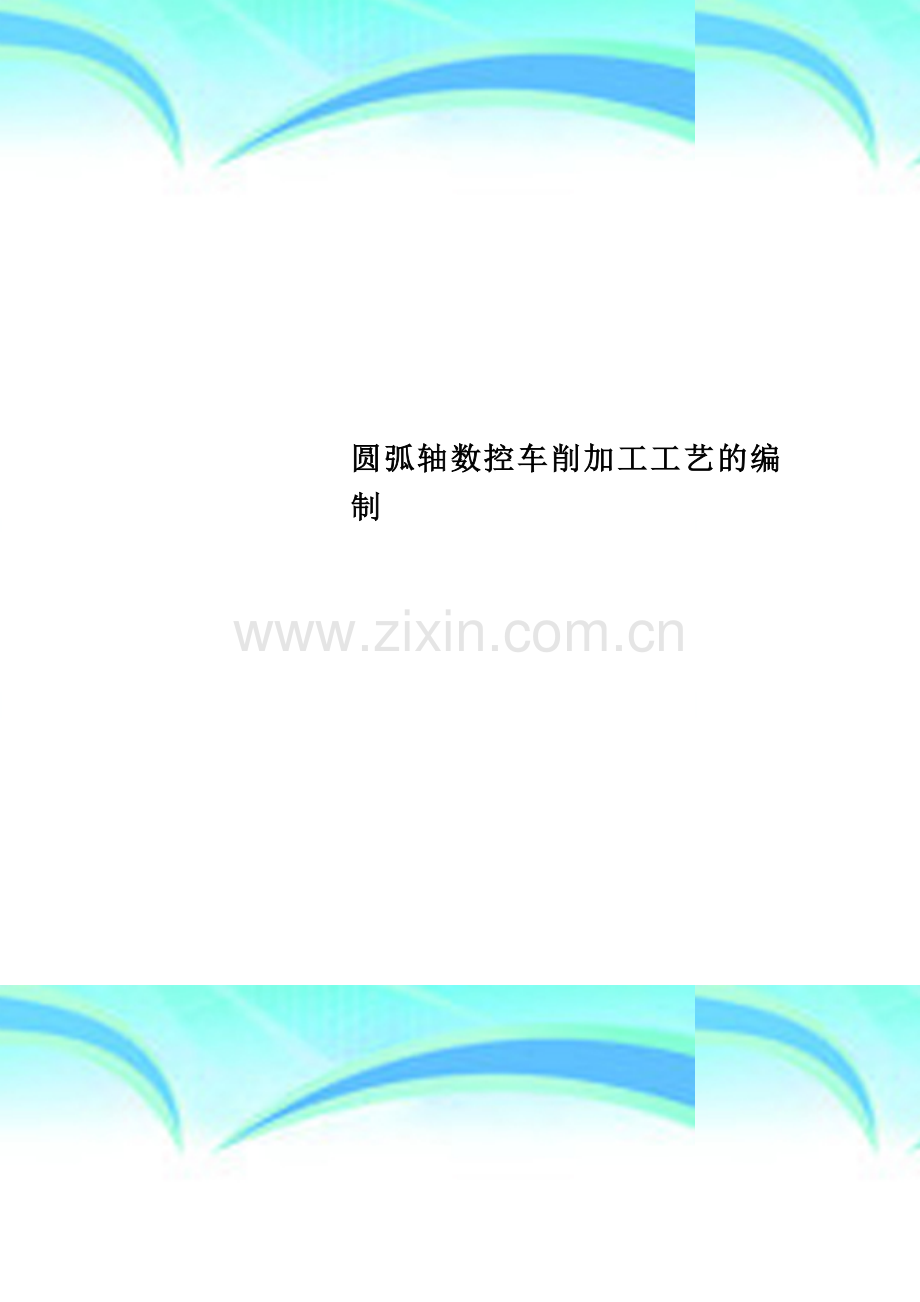

圆弧轴数控车削加工工艺的编制.doc_第1页
第1页 / 共23页
圆弧轴数控车削加工工艺的编制.doc_第2页
第2页 / 共23页
圆弧轴数控车削加工工艺的编制.doc_第3页
第3页 / 共23页
圆弧轴数控车削加工工艺的编制.doc_第4页
第4页 / 共23页
圆弧轴数控车削加工工艺的编制.doc_第5页
第5页 / 共23页
点击查看更多>>
资源描述

1、圆弧轴数控车削加工工艺的编制 作者: 日期:2 个人收集整理 勿做商业用途圆弧轴数控车削加工工艺的编制 摘要:随着科技的不断发展,数控技术在企业中发挥越来越重要的作用。数控加工制造技术正逐渐得到广泛的应用,对零件进行编程加工之前,工艺分析具有非常重要的作用。本设计通过对典型的数控车床轴类零件工艺特点、数控加工工艺的分析,给出了对于一般零件数控加工工艺分析的方法,设计合理的加工工艺过程,充分发挥数控加工的优质、高效、低成本的特点。设计说明书以典型的数控车床轴类零件为例,根据被加工工件的材料、轮廓形状、加工精度等选用合适的机床,制定加工方案,确定零件的加工顺序,各工序所用刀具,夹具和切削用量等,编

2、写加工零件的程序。按照说明书要求将加工出零件,并对零件自检数据进行分析,说明在加工过程中应注意的事项。对于提高制造质量、实际生产具有一定的指导意义.关键词 :轴类零件;数控加工;工艺设计;工艺分析;刀具;切削用量;加工程序;加工注意事项目 录目 录21机床的选用及简介31.1 机床的选择31。2 机床的组成41。2.1 数控机床的组成41。2。2 数控系统与数控机床的组成41。3 机床的工作原理41。3.1 数控机床的工作原理与工作方式41。4 机床的工作特点52 零件的工艺分析62.1零件工艺分析62.1.1零件图的分析62.2确定加工方案72。3 加工路线和加工顺序的确定72.3.1加工工

3、艺路线82.4 切削用量的选择82。5 刀具的选择113加工工序的编排123.1 工序与工步的划分123。2 加工工序的编排123.3 加工工序卡片143。4 加工程序143.5 零件加工中的难点与解决方案174 数控车床操作注意事项195 结论206参考文献21231机床的选用及简介1。1 机床的选择在选择机床时,即要考虑其生产的经济性,又要考虑其适用性和合理性.其选择的原则是:机床的工作区域尺寸必须与所加工零件的外形轮廓尺寸相适应。如直径不大的导柱、导套等可选在卧式车床上加工,而外径较大长度较短的轴类零件,则应选择在立式车床上加工;小的零件的孔可用立式普通钻床加工;而大工件上的孔宜在摇臂钻

4、床上加工;对于孔径和孔距要求比较高的孔,可选择在坐标镗床或立式镗床上加工,以做到合理使用设备。机床的功率和加工量应与零件工序的加工要求相适应。如粗加工工序应选择功率较大的机床加工;在利用刀具做精细切削时,应选择转速较高的机床。选用的机床精度应与工序要求的加工精度相适应.选用机床应与现有设备条件相适应。即要充分利用现有的设备,又要充分考虑生产的发展方向规模,以及添置新设备的可能性.根据毛坯的材料和类型、零件轮廓形状复杂程度、尺寸大小、加工精度、工件数量、生产条件等要求,选用经济型数控车床可达到要求。图1.1 数控机床的选择1。2 机床的组成 1。2.1 数控机床的组成数控机床一般由控制介质、数控

5、装置、伺服系统和机床本体组成。图1.1的实线所示为开环控制的数控机床框图.图1.1 数控机床的组成1。2.2 数控系统与数控机床的组成图1。2 数控系统与数控机床的组成1。3 机床的工作原理1。3。1 数控机床的工作原理与工作方式图1.3 数控机床的工作原理1.4 机床的工作特点与普通机床相比,数控机床具有以下特点1。适应性强:由于数控机床能实现多个坐标的联动,所以数控机床能完成复杂型面的加工,特别是对于可用数学方程式和坐标点表示的形状复杂的零件,加工非常方便。当改变加工零件时,数控机床只需更换零件加工的NC程序,不必用凸轮、靠模、样板或其它模具等专用工艺装备,且可采用成组技术的成套夹具.因此

6、,生产准备周期短,有利于机械产品的迅速更新换代。所以,数控机床的适应性非常强.加工质量稳定:对于同一批零件,由于使用同一机床和刀具及同一加工程序,刀具的运动轨迹完全相同, 且数控机床是根据数控程序自动进行加工,可以避免人为的误差,这就保证了零件加工的一致性好且质量稳定。生产效率高:数控机床上可以采用较大的切削用量,有效地节省了机动工时。还有自动换速、自动换刀和其他辅助操作自动化等功能,使辅助时间大为缩短,而且无需工序间的检验与测量,所以,比普通机床的生产率高34倍甚至更高。数控机床的主轴转速及进给范围都比普通机床大.目前数控机床的最高进给速度可达到100m/min以上,最小分辨率达0.01m.

7、 一般来说,数控机床的生产能力约为普通机床的三倍,甚至更高。数控机床的时间利用率高达90,而普通机床仅为30%50。加工精度高:数控机床有较高的加工精度,一般在0.0050。1mm之间。数控机床的加工精度不受零件复杂程度的影响,机床传动链的反向齿轮间隙和丝杠的螺距误差等都可以通过数控装置自动进行补偿,其定位精度比较高,同时还可以利用数控软件进行精度校正和补偿.工序集中,一机多用:数控机床特别是带自动换刀的数控加工中心,在一次装夹的情况下,几乎可以完成零件的全部加工工序,一台数控机床可以代替数台普通机床。这样可以减少装夹误差,节约工序之间的运输、测量和装夹等辅助时间,还可以节省车间的占地面积,带

8、来较高的经济效益。加工中心的工艺方案更与普通机床的常规工艺方案不同,常规工艺以“工序分散”为特点,而加工中心则以工序集中为原则,着眼于减少工件的装夹次数,提高重复定位精度。减轻劳动强度:在输入程序并启动后,数控机床就自动地连续加工,直至零件加工完毕.这样就简化了工人的操作,使劳动强度大大降低.数控机床是一种高技术的设备,尽管机床价格较高,而且要求具有较高技术水平的人员来操作和维修,但是数控机床的优点很多,它有利于自动化生产和生产管理,使用数控机床的经济效益还是很高的。2 零件的工艺分析2。1零件工艺分析图2.1 零件工艺图纸2.1.1零件图的分析零件长度为138mm,从右到左依次为:长20mm

9、、公称直径为30mm、有2mm的45倒角的双头螺纹;长5mm、公称直径为26mm的退刀槽;长10mm的53锥面;长10mm直径为36mm的圆柱面;依次相连半径为15mm的逆弧面、半径为25mm的顺弧面、直径为50mm的球面和半径为15mm的顺弧面;长5mm、公称直径为34mm的槽;长15mm的30锥面;长10mm、公称直径为56mm的圆柱面。该零件表面由圆柱、圆锥、顺圆弧 、逆圆弧及螺纹等表面组成。其中多个直径尺寸有较严的尺寸精度和表面粗糙度等要求;球面S50mm的尺寸公差还兼有控制该球面形状(线轮廓)误差的作用。视图正确,表达直观、清楚,绘制符合国家标准,尺寸、公差、表面粗糙度以及技术要求的

10、标注齐全、合理。分析零件图可知:26-36锥面、30圆柱端面和26圆柱端面表面粗糙度Ra为3。2m,其余表面粗糙度Ra为6.3m。零毛坯材料为45#,强度、硬度、塑性等力学性能好,切削性能、热处理性能等加工工艺性能好,便于加工,能够满足使用性能.毛坯下料为60mm145mm.2。2确定加工方案经过分析零件的尺寸精度、几何形状精度、位置精度和表面粗糙度要求,确定如下加工方法:对图样上给定的几个精度要求较高的尺寸,因其公差值较小,故编程时不不必取平均值,而全部取其基本尺寸即可.在轮廓曲线上,有三处为圆弧,其中两处为既过象限又改变进给方向的轮廓曲线,因此在加工时应该进行机械间隙补偿,以保证轮廓曲线的

11、准确性。为便于装夹,胚件需在左端左端,右端面也应先粗车出并钻好中心孔。采用一夹一顶的方式,毛胚选60mm棒料。用手动中心钻钻孔,再用18的麻花钻,再用镗刀粗精加工外圆表面:粗车精车外螺纹:在精车的外圆表面分数次进给加工2.3 加工路线和加工顺序的确定在数控加工中,刀具刀位点相对于工件的运动轨迹和方向称为加工路线。即刀具从对刀点开始运动起,直至结束,加工程序所经过的路径,包括切削加工的路径及刀具引入、返回等非切削空行程。加工路线的确定原则主要有以下几点:应能保证零件的加工精度和表面粗糙度的要求,且效率高。应尽量缩短加工路线,既可以减少程序段,又可以减少刀具空程移动时间。应使数值计算简单,以减少编

12、程工作量.此外,确定加工路线时,还要考虑工件的加工余量和机床、刀具的刚度等情况,确定是一次走刀,还是多次走刀完成加工。按照上述原则,确定如下加工路线:加工顺序按由粗到精、由近到远(由右到左)的原则确定.即先从右到左进行粗车(留0。5mm精车余量),然后从右到左进行精车,最后车削螺纹。CK6140数控卧式车床具有粗车循环和车螺纹循环功能,只要正确使用编程指令,机床数控系统就会自动确定其进给路线,因此,该零件的粗车循环和车螺纹循环不需要人为确定其进给路线(但精车的进给路线需要人为确定).该零件从右到左沿零件表面轮廓精车进给,如图2。2所示。图2.2 精车轮廓进给路线2。3.1加工工艺路线工序一加工

13、工艺:a.工件伸出三爪自定心卡盘外145mm,找正后夹紧。b。手动车工件右端面。c.打中心孔。d.用活顶尖顶住中心孔,完成一夹一顶装夹方式。e。用18mm的麻花钻,再用内镗刀粗精加工。工序二加工工艺:a.调头装夹,用93外圆刀车粗车56142,外径留0.5mm 精车余量(以下各粗车直径处均留0。5mm 精车余量).b.粗车3045外圆。c。粗车3625外圆。d.用切槽刀车265退刀槽,再用切槽刀倒左、右两端C2角.e.用90外圆刀车右端圆锥.f.用硬质合金尖刀循环车削右端圆弧轮廓.g.用硬质合金尖刀精刀精车工件所有轮廓。h。用螺纹车刀车M302双头螺纹。2。4 切削用量的选择数控编程时,必须确

14、定每道工序的切削用量,并以指令的形式写入程序中,切削用量包括主轴转速、进给速度及背吃刀量等。切削用量的选择原则是:保证零件加工精度和表面粗糙度,充分发挥刀具的切削性能,保证合理的刀具寿命,充分发挥机床的性能,最大限度的提高生产率,降低成本。主轴转速的确定a。车外圆时主轴转速主轴转速应根据允许的切削速度和工件(或刀具)直径来选择。其计算公式为n=1000v/d其中 v 切削速度(m/min),由刀具寿命决定; n 主轴转速(r/min); d 工件直径或刀具直径(mm)。b.车螺纹时主轴的转速在车削螺纹时,车床的主轴转速将受到螺纹的螺距P(或导程)大小、驱动电机的升降频特性,以及螺纹插补运算速度

15、等多种因素影响,故对于不同的数控系统,推荐不同的主轴转速选择范围。大多数经济型数控车床推荐车螺纹时的主轴转速n(r/min)为:n(1200/P)k式中P被加工螺纹螺距,mm;k-保险系数,一般取为80。主轴转速n最后要根据上述计算值、机床说明书而定,选取机床有的或较接近计算值的转速。进给速度的确定进给速度是数控机床切削用量中的重要参数,主要根据零件的加工精度和表面粗糙度要求以及刀具、工件的材料性质选取。最大进给速度受机床刚度和进给系统的性能限制。确定进给速度的原则是:a.当工件的质量要求能得到保证时,为提高生产效率,可选择较高的进给速度。一般在100200mm/min范围内选取。b.在切断、

16、加工深孔或用高速钢刀具加工时,宜选择较低的进给速度,一般在2050mm/min范围内选取.c。当加工精度、表面粗糙度要求较高时,进给速度应选小一些,一般在2050mm/min范围内选取。d。当刀具空行程,特别是远距离“回零”时,可以设定该机床数控系统设定的最高进给速度。背吃刀量的确定背吃刀量根据机床、工件和刀具的刚度来决定,在刚度允许的条件下,应尽可能使背吃刀量等于工件的加工余量,这样可以减少走刀次数,提高生产效率。为了保证加工表面质量,可以留少许加工余量,一般为0。20。5mm.切削用量的选择是否合理,对于能否充分发挥机床潜力与刀具的切削性能,实现优质、高产、低成本和安全操作具有很重要的作用

17、。车削用量的具体选择如下:粗车时,首先选择一个尽可能大的背吃刀量,其次选择一个较大的进给量,最后确定一个合适的切削速度.精车时,加工精度和表面粗糙度要求较高,加工余量不大且均匀,因此选择较小的背吃刀量和进给量.如何确定加工时的切削速度,除了可参考数控加工技术表21列出的数值外,主要根据实践经验进行确定.根据数控车削用量推荐表,选择合适的切削用量。a。用端面车刀手动车端面时,主轴转速为500r/min;b。打中心孔时主轴转速选取400r/min。c。粗、精车外轮廓时,切削用量的选择与车左端时相同:粗车时,主轴转速为600r/min,进给速度为150mm/min,背吃刀量为2mm;精车时,主轴转速

18、为1200r/min,进给速度为100mm/min,背吃刀量为0。2mm。d.钻孔时主轴转速选取400r/min。e。粗镗孔时,选取Vc =80m/min,f=0。2,ap=1mm,加工时直径为22mm。则:主轴转速:n =1000Vc/d=(100080)/(3.1422)r/min=1158r/min进给速度:F=fn =(0.21158)mm/min=231mm/min。考虑刀具强度,机床刚度等实际加工情况,选择n=600r/min,F=150mm/min, ap=1mm.f.精镗孔时,选取Vc=120m/min,f=0。1mm/r,ap=0。2mm,精加工时取直径27mm.则:主轴转速

19、:n =1000Vc/d=(1000120)/(3。1427)r/min=1415r/min进给速度:F =fn =(0。11415)mm/min=141mm/min考虑刀具强度,机床刚度等实际情况,选择n=1000r/min,F=80mm/min,ap=0.2mm,n=400r/min。表2.1 数控车削用量推荐表工件材料工件材料切削深度/mm切削速度/(m.min1)进给量/(mm.r1)刀具材料碳素钢(b 600Mpa)粗加工5760800。20.4YT类粗加工23801200。20.4精加工0.20。31201500。10。2钻中心孔500800W18Cr4V钻孔0300.10。2切断

20、(宽度5mm)701100。10。2YT类铸铁(200HBS以下)粗加工50700.20.4YG类精加工701000。10。2切断(宽度5mm)50700.10。2此外,在安排粗、精车削用量时,应注意机床说明书给定的允许切削用量范围,对于主轴采用交流变频调速的数控车床,由于主轴在低转速时扭矩降低,尤其应注意此时的切削用量选择。2。5 刀具的选择数控加工中的刀具选择和切削用量确定是在人机交互状态下完成的要求编程人员必须掌握刀具选择和切削用量确定的基本原则,在编程时充分考虑数控加工的特点,能够正确选择刀刃具及切削用量。数控刀具有以下特点:刚性好(尤其是粗加工刀具)、精度高、抗振及热变形小;互换性好

21、,便于快速换刀;寿命高,切削性能稳定、可靠;刀具的尺寸便于调整,以减少换刀调整时间;刀具应能可靠地断屑或卷屑,以利于切屑的排除;系列化、标准化,以利于编程和刀具管理. 数控机床上用的刀具应满足安装调整方便、刚性好、精度高、耐用度好等要求.数控车床兼作粗精车削,粗车时吃刀深、进给快,要求车刀有足够的强度,能一次进给车去较多的余量;精车时要达到图样要求的尺寸精度和较小的表面粗糙度,车去的余量较少,要求车刀锋利,切削刃平直光洁,必要时还可磨出修光刃。为减少换刀时间、方便对刀、提高生产效率,便于实现机械加工的标准化,在数控车削加工时,应尽量采用机夹刀和机夹片刀,机夹片刀常采用可转位车刀.刀片材质的选择

22、主要依据被加工工件的材料、被加工表面的精度、表面质量要求、切削载荷的大小以及切削过程有无冲击和振动,故加工此零件选择硬质合金刀片。根据零件的外形结构,加工需要如下刀具:粗车及端面选用93硬质合金外圆正偏刀,为防止副后刀面与工件轮廓干涉(可用作图法检验),副偏角不宜太小,选Kr=355mm切槽刀。60硬质合金三角形外螺纹刀。选用5mm中心钻钻削中心孔。18mm麻花钻.65内孔镗刀.将所选定的刀具参数填入数控加工刀具卡片中(见表2-2),以便编程和操作管理。表2。2数控加工刀具卡片产品名称或代码零件名称:圆弧轴零件图号序号刀具号刀具规格名称数量加工表面备注1T01硬质合金90外圆车刀1车端面及外轮

23、廓正偏刀2T025mm外切槽刀1切槽右偏刀3T0360硬质合金外螺纹刀1加工外螺纹自动4T045mm中心钻1钻5mm中心孔手动5T0518mm麻花钻1钻20mm孔手动6T0665内孔镗刀1镗孔自动3加工工序的编排3。1 工序与工步的划分在数控机床上加工零件,工序可以比较集中,一次装夹应尽可能完成全部工序。常用工序划分原则有6:保证精度原则。数控加工要求工序应尽可能集中,通常粗、精加工在一次装夹下完成,为减少热变形和切削力变形对工件的形状、位置精度、尺寸精度和表面粗糙度的影响,应将粗、精加工分开进行.此时可用不同的机床或不同的刀具进行加工,通常在一次安装中,不允许将零件的某一部分表面加工完毕后,

24、再加工零件的其他表面。对轴类或盘类零件,将待加工面先粗加工,留少量余量再精加工,以保证表面质量要求。对轴上有孔、螺纹加工的工件,应先加工表面而后加工孔、螺纹.提高生产效率的原则。在数控加工中,为减少换刀次数,节省换刀时间,应在需用同一把刀加工的加工部位全部完成后,再换另一把刀来加工其他部位。同时应尽量减少空行程,当用同一把刀加工工件的多个部位时,应以最短的路线到达各加工部位。按照上述划分原则,综合本零件的工艺性,装夹一次为一个工序,换一次刀为一个工步.故加工此零件划分两个工序,加工右端为第一道工序,有5个工步;调头后加工为第二道工序,有8个工步。3。2 加工工序的编排经过零件的工艺分析,确定加

25、工零件时采用调头加工,编程时尺寸公差取中间值.编程所用尺寸说明:图3。1 零件加工需用到的坐标(1)求右端R25与 S50处切点A的坐标。Tana=a=53。13AC=OAsina=25sin53。13=20OC=OAcosa=25cos53.13=15A坐标(X40,Z69)(2)求左端R15与S50切点B的坐标.Tana=a=53.13BD=OBsina=25sin53。13=20OC=OBcosa=25cos53。13=15B坐标(X40,Z99)(3)求M302普通螺纹的直径D=d-20。649P=3020.622=27.404mm(4)确定进刀量分布:1mm、0.5mm、0.3mm、

26、0。06mm.3。3 加工工序卡片 工序号程序编号零件图号零件名称使用设备产品名称夹具名称夹具编号材料1,2圆弧轴数控车床三爪卡盘145#加工内容刀具号刀具名称刀具规格/mm切削三要素加工余量/mm备注主轴转速r/min背吃刀量mm进给进度mm/min鉆中心孔T04中心钻800手动钻孔T0518mm麻花钻18400手动粗精镗孔T0665内镗刀0。860011500.2自动粗精车外圆T0193外圆车刀0.85600/12002150/100自动切槽T025mm切槽刀5400800自动车削螺纹T0360螺纹刀60450自动3.4 加工程序左端钻孔程序:O0001;T0606; ;用镗孔刀G99;选

27、用每转进给, ;单位mm/rG50S2000 ;最高转速限制为2000r/minM03S600; ;主轴正转,转速600r/minG0X18Z3; ;快速进刀G71U0。5R0.3;G71P10Q20U-0。5W0。2F0。2;N10GOX24;G01Z0F0。1;X20Z2;Z20;X18;N20Z3;G00X100Z100; ;退回起刀点M05; ;主轴停转 M00; ;暂停T0606; ;用镗孔刀M03S1200; ;主轴正转,转速1200r/minG00X18Z3;G70P10Q20; ;精加工内孔G00X100Z100; ;退回起刀点M05; ;主轴停转M30; ;程序结束右端面车削

28、外圆:O0002;T0101; ;选用93正偏刀G99; ;选用每转进给,单位mm/rG50S2000 ;最高转速限制是2000r/minM03S600; ;主轴正转,转速600r/minGOOX60Z3; ;快速进刀G73U19R19; ;粗加工G73P10Q20U0.5W0.02F0。2;N10G00X26;G01Z0F0.1;X29。8Z2;Z-25;X36W20;G02X40Z-69R25;G03X40Z99R50;G02X34Z-108R15;G01W-5;X56W-15;Z138;N20X65;G00X100Z100; ;退回起刀点M05; ;主轴停转M00; ;暂停T0101;、

29、M03S1200; G00X60Z3; ;快速进刀G70P10Q20; ;精加工G00X100Z100; ;退回起刀点M05; ;主轴停转M30; ;程序结束T0202; ;切槽刀(切宽5mm)G99; ;选用每转进给,单位mm/rM03S400; ;主轴正转,转速400r/minG00X40Z3;Z-25;G01X26F0。05;G04X5; ;刀具在原地暂停5秒G01X36W-10;W10;X26;X29。8W2;X40;G00X100Z100; ;退回起刀点M05; ;主轴停转M30; ;程序结束T0303; ;60硬质合金三角形外螺纹车刀M03S450;G0X35Z3;G92X30Z2

30、2F2。0; X29.1; ;第一条螺纹切削循环1,背吃刀量0。9mmX28.5; ;第二条螺纹切削循环2,背吃刀量0。6mmX27.9; ;第三条螺纹切削循环3,背吃刀量0。6mmX27。5; ;第四条螺纹切削循环3,背吃刀量0.4mmX27.4; ;第五条螺纹切削循环3,背吃刀量0。1mmX27 。4; ;原刀走一次,目的是为了去毛剌G00X100Z100; ;退回起刀点M05; ;主轴停转M30; ;程序结束T0202; ;切槽刀(切宽5mm);M03S400; ;主轴正转,转速400r/minG00X65Z-143; ;快速进刀G01X0F0。05; ;切断G00X100; ;退回起刀

31、点Z100;M05; ;主轴停转M30; ;程序结束3.5 零件加工中的难点与解决方案在左端加工之前,应测量剩余毛坯的长度,保证所需要的尺寸600.12mm。钻孔时,尺寸不易保证。在钻孔时,当钻头接触工件时记下刻度值,计算出孔深所需刻度,根据计算值手动进给钻孔.用三爪卡盘夹毛胚,夹紧后应用百分表测量同轴度,用铜锤轻轻敲打校正。加工圆弧面和圆球面时,为保证尺寸、形状等技术要求,不产生过切或少切现象,在编程时,应考虑刀具半径补偿.加工螺纹时应分数次进给,参考数控加工与编程表22选择螺纹切削的进给次数与背吃刀量.螺纹切削说明:螺纹切削应注意在两端设置足够的升速进刀段和降速退刀段,以剔除两端因变速而出

32、现的非标准螺距的螺纹段;a。在螺纹切削过程中,进给速度修调功能和进给暂停功能无效;b。在螺纹加工过程中,不应该使用恒线速控制功能;c。从粗加工到精加工,主轴转速必须保持一致,否则螺距将发生变化.螺纹加工,当牙型较深,螺距较大时,可分数次进给,常用螺纹切削的进给次数与背吃刀量参考数控加工与编程。外圆车刀刀尖为圆弧,可以提高加工表面粗糙度。加工时采用这样的车刀车内、外圆和端面时,刀尖圆弧不影响加工尺寸和形状,但转角处的刀尖无法车出,并且在切削锥面或圆弧面时,会造成过切或少切,因此,在加工时要采用刀尖半径补偿来消除误差。4 数控车床操作注意事项程序输入阶段a。程序输入时应正确,避免字母、数字和符号的

33、输入错误。b。程序输入应符合系统格式。零件加工阶段a。检查数控系统是否已回参考点。b.安装车刀,确认车刀安装的刀位和程序中编程所需的刀号一致。c。对刀。d。车刀对刀完毕后,应确认对刀的正确性,确认精车刀对刀的精确性.e。加工前仔细检查和确认是否符合自动加工运行模式。在数控车间操作机床时要注意安全,严格按照数控机床设备安全操作规程要求操作。5 结论通过编写数控车削加工工艺设计说明书,我掌握了编写零件加工工艺规程的步骤。首先从零件工艺分析入手,审查零件图,明确零件各部分的尺寸和精度要求,根据数控加工工艺性,正确选择加工方法、加工路线,合理选择刀具和切削用量,按照加工工艺步骤编写数控加工程序。在设计

34、准备阶段,我总结学过的专业知识,到图书馆、上网查找资料,搜集各种能辅助设计的知识。设计过程中,运用综合知识进行考虑,遇到不懂的问题及时向老师请教,或与同学讨论。从开题报告的格式,到加工过程中应正确分析零件的装夹定位、划分加工工序,从选择合理的刀具,到切削用量的确定到编写加工程序,黄庆华老师都细心的讲解,设计中遇到的每个细节问题都和同学认真讨论.在黄庆华老师的悉心指导下,我从开题报告做起,进行零件工艺分析、装夹方案的确定、加工工序划分、选择合理的刀具、确定切削用量、拟订数控加工工序卡片、编写加工程序、编写整理设计说明书等过程。通过小组讨论、老师指导,我的毕业设计最终得以顺利完成。在进行毕业设计的

35、三个月里,我不断的学习、不断的积累,专业技能和综合技能不断的提高。在设计过程中我收获最大的除了巩固专业技能外,计算机水平也有大步提升。从Office办公软件到AutoCAD绘图软件的应用能力,我都有进一步的提高.在设计说明书的整体排版时,严格按照设计指导书的要求选择字体、大小,设置合适的段落、间距等格式,利用AutoCAD绘制零件图、工序简图。遇到不明白的格式设置、尺寸标注等问题,及时查阅相关书籍,请教同学,增强了我的自学能力。通过学习我加深了对计算机应用的了解,还学会了创建各种格式的页眉、页脚,插入目录等重要的实用格式,学会了图形文件在Word与AutoCAD之间的转换。通过这次的毕业设计我

36、收获很多:首先,毕业设计是对我两年来所学专业知识是否踏实的检验,让我对两年所学知识进行了综合,也让我温习了一些已经快要淡忘的专业知识;其次,它提高了我们的自学能力,让我们通过查阅资料,参考别人的优秀作品,学到了许多书本上根本就没有的知识,也进一步提高了我们对机械行业的了解, 增强了我们对专业的热爱,为以后的学习打下坚实的基础;最重要的是,这次毕业设计让我们体会到团队合作的重要性,众人划桨开大船,只有在同学的帮助与支持下才能在这么短的时间内完成毕业设计.同时我也充分认识到自身的不足:知识面窄,知识的综合应用能力不熟练。6参考文献1詹华西编数控加工与编程西安:西安电子科技大学出版社2004年2余英良编数控加工编程及操作北京:高等教育出版社2005年3李华编机械制造技术北京:高等教育出版社2006年4第一届全国数控技能大赛组委会编决赛试题解析与点评北京:中国科技技术出版社2005年5朱淑萍编机械加工工艺及装备北京:机械工业出版社2002年6陈子银,徐鲲鹏编数控加工技术北京:北京理工大学出版社2006年7数控车床编程与操作基础武汉:武汉华中数控股份有限公司.2005年
