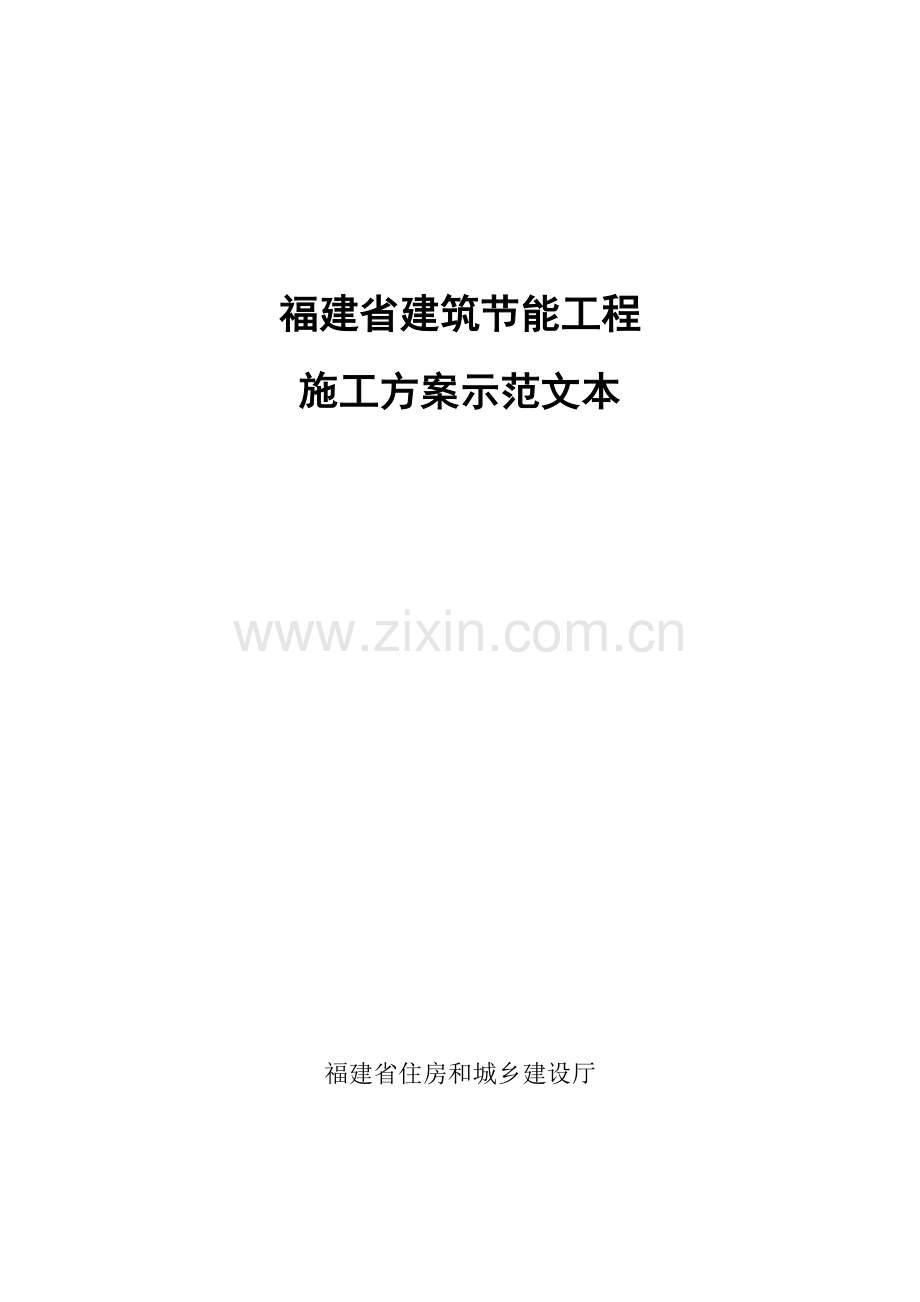

福建建筑节能工程施工方案示范文本.doc

福建省建筑节能工程施工方案示范文本福建省住房和城乡建设厅前言自2006年7月我省全面执行居住建筑节能工程施工技术与施工质量验收规程以来，各地节能施工水平有较大提高，摸索出一些值得推广的施工经验与做法，但也存在一些问题，如部分施工企业编制的节能专项施工方案不够完整，特别是节能要求不明确，施工方法可实施性和技术措施针对性不强。为了进一步贯彻落实建筑节能工程施工及验收规程，指导企业施工技术人员编制专项方案及施工过程控制，根据福建省住房和城乡建设厅的要求，编制组经过广泛调查研究，认真总结施工经验，借鉴相关成果，结合我省实情，编制完成本示范文本。本示范文本内容全面，涵盖了居住建筑、公共建筑围护结构和设备系统的所有节能工程，并在编制中注意引用常用节能工程施工的实例。本示范文本是节能工程施工的汇总和完善，可作为工程施工技术人员编制建筑节能施工专项方案参考与使用。本示范文本内容除所选定的实例外均采用填空的方式，要求工程施工技术人员在参考本文本编制建筑节能施工专项方案时根据所施工的工程项目实际情况进行填写，并对其他内容作相应的增减。在编制使用时还应注意：突出专项方案特点，理清逻辑关系，不重复施工组织设计内容，但要衔接好；对规模大的工程项目应处理好单位工程之间以及单位工程与子单位工程之间的关系；对文本中只列出纲要的条款，编写时应发挥企业的技术优势，对个性内容进行创新。各单位在使用本示范文本过程中，有何意见和建议请随时函告福建省住房和城乡建设厅（地址：福州市北大路242号 邮编：350001）。主编单位：福建省土木建筑学会建筑施工分会参编单位：福建建工集团总公司福建二建建设集团公司福建六建建设集团有限公司中国建筑第七工程局第三建筑公司主要起草人：戴益华 刘忠群 卢文英 林功宝 王世杰 吴平春黄跃森 王 耀 林忠松 杨仁光 梁晓劼 郭晓梅 审定人员：陈金昌 薛金秋 洪声扬 郑肃宁 吕建新 黄尚敏林卫东张海红 目 录1 编制依据12 节能工程概况23 墙体节能工程43.1 外墙自保温砌块砌体工程（以加气混凝土砌块为例）43.1.1 概况43.1.2 材料指标与质量要求43.1.3 施工准备43.1.4 主要施工方法63.2 浆料类保温工程（以胶粉聚苯颗粒浆料外墙内保温为例）73.2.1 概况73.2.2 材料指标与质量要求73.2.3 施工准备83.2.4 主要施工方法94 幕墙节能工程(以隐框玻璃幕墙为例)114.1 概况114.2材料指标与系统质量要求114.3施工准备114.4 主要施工方法135 外门窗节能工程（以铝合金门窗为例）145.1 概况145.2 材料指标与系统质量要求145.3 施工准备145.4 主要施工方法156 屋面节能工程（以挤塑板上人屋面为例）176.1 概况176.2材料指标与质量要求176.3施工准备176.4 主要施工方法197 地面节能工程208 采暖节能工程209 通风与空调节能工程219.1概况219.2 材料设备指标与质量要求219.3 施工准备229.4主要施工方法2410 空调与采暖系统冷热源及管网节能工程2510.1概况2510.2 材料设备指标与质量要求2510.3施工准备2510.4主要施工方法2711 配电与照明节能工程2811.1概况2811.2材料设备指标与质量要求2811.3施工准备2911.4主要施工方法3012 可再生能源利用工程3212.1概况3212.2材料设备指标与质量要求3212.3施工准备与主要施工方法3313 监测与控制节能工程3413.1概况3413.2材料要求34133施工准备 34134主要施工方法3514给排水节能工程3615质量、安全、环保保证措施3616 检验与验收16.1建筑节能工程现场检验3716.2验收时待核查的资料371 编制依据1.0.1经图审的工程施工图纸，编号。1.0.2建设工程施工合同，编号。1.0.3施工组织设计，编号。1.0.4现行建筑节能法律、法规和标准规范（注：根据项目实际选用和增减）1民用建筑节能条例国务院令第530号2建筑节能工程施工质量验收规范GB504113建筑工程施工质量验收统一标准GB503004建筑工程施工组织设计规范GBT50502-20095公共建筑节能设计标准GB50189-20056福建省居住建筑节能设计标准实施细则DBJ13-62和福建省居住建筑节能设计使用手册闽建科【2008】23号7居住建筑节能工程施工技术规程DBJ13-82和居住建筑节能工程施工质量验收规程DBJ13-838福建省建筑节能工程施工文件管理规程DBJ/T13-1129蒸压砂加气混凝土砌块应用技术规程DBJ13-75和蒸压加气混凝土砌块应用技术规程DBJ13-2910蒸压加气混凝土砌块建筑构造03J104111镀锌电焊网QB/T389712硬泡聚氨酯保温防水工程技术规范GB 5040413绝热用挤塑聚板乙烯泡沫塑料（XPS）GB/P10801.214胶粉聚苯颗粒外墙保温隔热建筑构造DBJT13-8115外墙外保温工程技术规程JGJ 14416混凝土界面处理剂JC/T90717 膨胀聚苯薄抹灰外墙外保温系统JC149或胶粉聚苯颗粒外墙外保温系统JG15818外墙外保温建筑构造（一）02J121-1或外墙外保温建筑构造（二）99J121-2或外墙外保温建筑构造（三）06J121-319墙体节能建筑构造06J12320铝合金节能门窗03J603-221福建省建设工程常用建筑节能工程材料和产品质量检测管理暂行办法闽建建20106号22其它2 节能工程概况序号项目内 容1工程名称2工程概况建设地点工程性质工程规模建筑面积平方米，建筑层数(地上层、地下 层)，建筑总高度米，工程总造价万元。结构体系结构3外墙外墙类型填充墙；剪力墙；其它 节能设计构造及指标1、填充墙部位有等，设计采用保温系统，传热系数K为W/m2.k；2、剪力墙部位有等，设计采用保温系统， K为W/m2.k；3、其它。4幕墙幕墙类型金属幕墙；石材幕墙； 其它节能设计构造及指标1、金属幕墙部位有等，设计采用幕墙，玻璃，传热系数KW/m2.k，综合遮阳系数Sw，玻璃可见光透射比。2、石材幕墙部位有等，设计采用幕墙，传热系数KW/m2.k。3、其它。5外窗外窗类型铝合金窗；塑钢窗； 其它节能设计构造及指标外窗部位有等，设计采用窗，传热系数KW/m2.k，可开取面积比为，综合遮阳系数Sw，玻璃可见光透射比，气密性不低于GB7107第级要求。6屋面节能设计构造及指标屋面节能设计采用保温，传热系数K W/m2.k，热惰性指标D。7地面节能（注：因福建为非采暖区，当个别项目有设计时，依据规范参照其它章节进行编制）8采暖节能（注：因福建为非采暖区，当个别项目有设计时，依据规范参照其它章节进行编制）9通风与空调（注：简要介绍各功能区的系统形式、主要设备及节能设计指标）10空调与采暖系统冷热源及管网（注：简要介绍各功能区的系统形式、主要材料设备及节能设计指标）11配电系统与照明（注：简要介绍各功能区的配电系统形式、主要设备及节能设计指标）12可再生能源利用（注：简要介绍可再生源建筑应用类型、主要设备及节能设计指标）13监测与控制采暖、通风与空气调节系统监测与控制：；配电与照明系统监测与控制：； 能耗计量和能源管理系统监测与控制：；可再生能源利用监测与控制：；其它：。3 墙体节能工程3.1 外墙自保温砌块砌体工程（注：以加气混凝土砌块为例）3.1.1概况本工程外墙采用加气混凝土砌块自保温墙体，墙厚为 mm，共m3。其中：一层 m3，二层m3，三至九层每层m3，十层m3；裙楼一层m3，二层m3。3.1.2 材料指标与质量要求1砌块质量符合蒸压加气混凝土砌块GB/T11968及蒸压砂加气混凝土砌块建筑构造DBJT13-75的要求，其导热系数W/(mk)、干密度kg/m3、抗压强度MPa。2砌块墙体砌筑和抹灰使用蒸压加气混凝土专用砂浆，产品质量符合蒸压加气混凝土砌筑砂浆和抹面砂浆JC890的要求。3用于砌块墙体基层处理的专用界面剂的产品质量符合混凝土界面处理剂JC/T907中的型产品的要求。4 加强网采用的耐碱玻纤网格布和钢丝网符合下列要求：（1）耐碱玻纤网格布网眼尺寸mmmm，单位面积重量g/m2。其主要性能指标符合膨胀聚苯薄抹灰外墙外保温系统JC149的要求。（2）热镀锌钢丝网，其网目规格mmmm，钢丝直径mm。其主要性能指标符合镀锌电焊网QB/T3897-1999的要求。5 加气混凝土砌块的龄期不得少于28天。6 其它材料：3.1.3 施工准备1 技术准备（1）熟悉图纸、设计说明、材料要求。核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，确定窗台及过梁标高。（2）结合设计图纸和专项施工方案，并进行技术交底。（3）做好操作人员有关新工艺、新技术、新材料应用的培训工作。（4）核实专用砂浆配合比。（5) 其它2 现场准备（1) 机具准备（注：列出所采用节能材料所需的专用机具名称）：。（2)材料堆放场地要求和防雨、防潮措施： 。 （3) 砌筑部位和操作场地清理要求：。（4) 测量放线与标高等复核。（5) 砌筑样板墙并进行评定验收，确定工艺和质量标准。（6）其它。3 检验检测计划（1）检验批划分批次部 位墙面面积（m2）12（2) 材料进场复验（为见证取样送检）序号材料名称检测项目检查数量1加气混凝土砌块干密度、抗压强度、导热系数2界面剂常温常态拉伸粘结强度（与保温材料）3耐碱玻纤网格布耐碱性、拉伸断裂强力和断裂伸长率4其它（3）施工过程检测序号材料名称检测项目检查数量1砌筑砂浆抗压强度2其它4 材料、劳力计划(1)材料计划序号材料名称规格需用量（m3）进场时间1加气混凝土砌块190X190X1902加气混凝土砌块190X190X903耐碱玻纤网格布4其它(2)劳力计划序号工种需用量（工日）进场时间1砌筑工2普工3其它3.1.4 主要施工方法1 工艺流程基面处理试排块立皮数杆挂线砌筑（埋设拉结筋）安装门窗过梁砌体顶部处理。2 操作工艺（注：参照蒸压加气混凝土砌块应用技术规程DBJ13-29-2006第5.4.25.4.12、5.5.25.5.8条等相关条款编写）3节点构造图（注：参照居住建筑节能工程施工技术规程DBJ13-82-2006中有关图示及相关构造图集选择和补充）4 注意事项（1) 当上下皮搭砌长度小于150mm时，即形成通缝，竖向通缝不应大于2皮砌块，否则应配4钢筋网片或26钢筋，长度为700mm。（2) 墙与结构柱连接处，必须按设计要求设置拉结筋26400钢筋。埋置平铺在水平灰缝内，两端伸入墙内不小于700。砌块端头与混凝土墙柱接缝处涂刮砌筑砂浆，挤紧塞实刮平。（3) 砌体填充墙按设计要求设置构造柱、圈梁。当设计无要求时，构造柱设置在填充墙的转角处、T形交接处或端部；当墙长大于5m时，应间隔设置构造柱；当墙高大于4m时，应设置圈梁。圈梁宜设在填充墙高度中部，圈梁宽度与墙等宽，高度不应小于120mm。构造柱施工时按要求应留设马牙槎，马牙槎宜先退后进，进退尺寸100mm。3.2 外墙浆料类保温工程（注：以胶粉聚苯颗粒浆料内保温为例）3.2.1概况1 本工程外墙采用胶粉聚苯颗粒浆料内保温墙体，基层混凝土墙厚 mm，内粉胶粉聚苯颗粒浆料 mm，共m2。其中：一层m2，二层m2，三层m2，四至十七层每层m2，十八层m2；裙楼一层m2，二层m2，三层m2。2 外墙胶粉聚苯颗粒浆料内保温墙体基本构造如下图所示：3.2.2材料指标与质量要求1基层界面砂浆质量应符合胶粉聚苯颗粒外墙保温隔热建筑构造DBJT13-81表4.1的要求，其压剪粘结强度:原强度Mpa，耐水Mpa，耐冻融MPa。2 胶粉聚苯颗粒浆料保温层质量应符合胶粉聚苯颗粒外墙保温隔热建筑构造DBJT13-81表4.2的要求，其导热系数W/（mk），干密度kg/m3、抗压强度MPa、燃烧性能为级。3 抗裂砂浆质量应符合胶粉聚苯颗粒外墙保温隔热建筑构造DBJT13-81表4.3的要求，其可操作时间h，拉伸粘结强度MPa、浸水拉伸粘结强度MPa、 压折比。4耐碱玻纤网格布应符合胶粉聚苯颗粒外墙保温隔热建筑构造DBJT13-81表4.3的要求，其网眼尺寸：普通型mmmm，加强型mmmm；单位面积：普通型重量g/m2，加强型重量g/m2。3.2.3 施工准备1 技术准备 （1) 熟悉图纸、设计说明。（2）结合设计图纸和专项施工方案，进行技术交底。（3) 做好操作人员有关新工艺、新技术、新材料应用的培训工作。（4）确定保温浆料配合比。（5) 其它2 现场准备（1) 机具准备（注：列出所采用节能材料所需的专用机具名称）：。（2)墙面基层和操作场地清理要求及材料防雨、防潮措施：。（3) 施工样板墙并进行评定验收，确定工艺和质量标准。（4) 其它。3 检验检测计划（1）检验批划分批次部 位墙面面积（m2）12（2) 材料进场复验（为见证取样送检）序号材料名称检测项目检查数量1胶粉聚苯颗粒浆料密度、压缩强度、导热系数2界面剂常温常态拉伸粘结强度（与保温材料）3耐碱型玻纤网格布耐碱性、拉伸断裂强力和断裂伸长率4其它（3）施工过程检测（为见证取样送检）序号检测名称检测项目检查数量1胶粉聚苯颗粒浆料同条件养护试件导热系数、干密度、压缩强度2其它4材料、劳力计划(1)材料计划序号材料名称规格需用量进场时间1胶粉聚苯颗粒浆料2界面剂3耐碱玻纤网格布4其它(2)劳力计划序号工种需用量（工日）进场时间1抹灰工2普工3其它3.2.4 主要施工方法1 工艺流程墙面基层处理找平层喷涂基层界面砂浆做灰饼、冲筋抹胶粉聚苯颗粒保温浆料抹抗裂砂浆并压入耐碱玻纤网格布装饰层施工2 操作工艺（1) 墙面应清理干净，清洗油渍、清扫浮浆，剔除松动、风化部分。（2）在墙体基层表面满涂基层界面剂。（3）拉水平、垂直通线，用胶粉聚苯颗粒浆料作标准灰饼、冲筋，其间距不得大于2m。（4）保温浆料施工应自上而下进行，最少应分两遍进行，第一遍抹灰应压实；第二遍抹灰应压实压平。（5）待保温浆料硬化干燥（一般为5天）后，方可进行抗裂砂浆施工，抗裂砂浆中应满铺耐碱玻纤网格布。3细部节点构造图（注：参照胶粉聚苯颗粒外墙保温隔热建筑构造DBJT13-81中有关图示及相关构造图集选择和补充）4注意事项 （1) 基层表面应清洁，无砂浆等妨碍粘结的附着物。（2）胶粉聚苯颗粒保温浆料施工厚度不宜超过100mm。（3）胶粉聚苯保温颗粒浆料宜分遍抹灰，每遍间隔时间应在24h以上，每遍抹灰厚度不宜超过20mm。4 幕墙节能工程(注：以隐框玻璃幕墙为例)4.1 概况本工程采用隐框玻璃幕墙，立柱、横梁及副框采用铝合金型材，玻璃采用中空玻璃，单元组件采用外吊式压块固定，幕墙共计m2。其中：南面从标高m安装至标高m，计m2；北面从标高m安装至标高m，计m2；东面从标高m安装至标高m，计m2；西面从标高m安装至标高m，计m2。4.2材料指标与系统质量要求4.2.1对进场的玻璃要有产品合格证及产品性能检测报告，应符合设计要求，其玻璃的传热系数K (w/m2k), 玻璃遮阳系数为,综合遮阳系数为，可见光透射比，中空玻璃露点。4.2.2隔热型材节能指标应符合设计要求，其抗拉强度，抗剪强度。4.2.3保温材料节能指标应符合设计要求，其导热系数，密度，燃烧性能。4.2.4幕墙系统气密性应符合设计要求，气密性等级为。4.2.5幕墙工程热桥部位的隔断、热桥措施应符合设计要求，断热节点的连接应牢固。4.2.6其它。4.3施工准备4.3.1技术准备 1熟悉图纸、设计说明。2结合设计图纸和专项施工方案，进行技术交底。3做好操作人员有关新工艺、新技术、新材料应用的培训工作。4其它。4.3.2现场准备1机具准备（注：列出所采用节能材料所需的专用机具名称）：。2操作场地清理要求和材料防雨、防潮措施：。3预埋件检查：。4轴线及标高复核： 。5其它。4.3.3 检验检测计划1检验批划分批次部 位幕墙面积（m2）122材料进场复验（为见证取样送检）序号材料名称复验项目检查数量1玻璃传热系数、遮阳系数、可见光透射比、中空玻璃露点2型材抗拉强度、抗剪强度3保温材料导热系数、密度3施工过程检测（为见证取样送检）序号检测名称检测项目检查数量1幕墙性能检测气密性等级2其它注：幕墙气密性是否检测，按建筑节能工程施工质量验收规范相关规定执行。4.3.4材料、劳力计划1材料计划序号材料名称规格需用量进场时间1玻璃2型材3保温材料4其它2劳力计划序号工种需用量（工日）进场时间1幕墙安装工2焊工3普工4其它4.4 主要施工方法4.4.1工艺流程龙骨安装单元板块预制、安装 打耐候胶防火隔断安装。4.4.2操作工艺1龙骨安装：以基准线为准，确定幕墙立柱位置，并调整垂直后，与连接铁件临时固定。将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，并应安装牢固，接缝严密。2玻璃安装：每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应少于100mm，厚度不应小于2mm，托条外端应低于玻璃外表面2mm。3玻璃安装完后，沿玻璃四周注密封胶密封，注胶应饱满、密实、连续、均匀、无气泡，并及时清理胶缝外的多余粘胶。4幕墙与主体结构之间的缝隙应采用防火的保温材料堵塞，内外表面应采用密封胶连续封闭，接缝应严密不漏水。4.4.3节点构造图（注：参照全玻璃幕墙03J103-3中有关图集及相关构造手册选择和补充）4.4.4注意事项1安装玻璃时，玻璃的朝向要符合设计要求，热反射玻璃安装应将镀膜面朝向室内，非镀膜面朝向室外。2幕墙伸缩缝必须保证达到设计要求，如果伸缩缝用密封胶填充，填胶时要注意不要让密封胶接触主梃衬芯，以防幕墙伸缩活动时破坏胶缝。5 外门窗节能工程（注：以铝合金门窗为例）5.1 概况本工程外窗采用铝合金窗，玻璃采用中空玻璃，共计m2。其中：一层m2二至四层每层m2，五至十八层每层m2。窗顶均设混凝土遮阳板等遮阳设施。5.2 材料指标与质量要求5.2.1进场的外门窗其外观、品种、规格及附件应符合设计要求和产品相关标准规定，其传热系数K W/m2k, 玻璃遮阳系数为,综合遮阳系数为，可见光透射比，中空玻璃露点。5.2.2 密封材料应符合设计要求。5.2.3 外窗气密性应符合设计要求，气密性等级为。5.2.4 外门窗隔断热桥措施应符合设计要求和产品标准的规定。5.2.5 其它。5.3 施工准备5.3.1技术准备 1 熟悉图纸、设计说明。2结合设计图纸和专项施工方案，进行技术交底。3做好操作人员有关新工艺、新技术、新材料应用的培训工作。4其它。5.3.2现场准备1机具准备（注：列出所采用节能材料所需的专用机具名称）：。2预埋件检查：。3轴线及标高复核：。4材料堆放场地要求和防雨、防潮措施：。5其它。5.3.3 检验检测计划1检验批划分批次部 位门窗面积（m2）122产品进场复验（为见证取样送检）名称检测项目检查数量外窗气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点注：夏热冬冷地区增加传热系数检测。5.3.4材料、劳力计划1材料计划序号材料名称规格需用量进场时间1玻璃2型材3密封材料4其它2劳力计划序号工种需用量（工日）进场时间1安装工2普工3其它5.4 主要施工方法5.4.1 工艺流程铝合金门窗安装门窗洞口四周嵌缝、填保温材料安装五金配件安装门窗密封条。5.4.2 操作工艺(注：参照铝合金门窗工程技术规程DBJ13-57中第6.3.1条等相关条款编写)。5.4.3节点构造图（注：参照铝合金节能门窗03J603-2中有关图示及相关构造图集选择和补充）。5.4.4 注意事项：(注：参照居住建筑节能工程施工技术规程DBJ13-82-2006第7.3.3和7.3.4条等相关条款编写)。6 屋面节能工程（注：以挤塑板上人屋面为例）6.1 概况1本工程屋面为挤塑板保温上人屋面，共计m2。其中：主楼屋面m2，裙楼屋面m2。2屋面保温系统基本构造如下图所示：构造示意图6.2材料指标与质量要求1 挤塑板质量符合绝热用挤塑聚板乙烯泡沫塑料（XPS）GB/P10801.2-2002的要求，其导热系数W/mk、表观密度kg/m3、压缩强度MPa、燃烧性能。2 钢筋网、找平层、保护层等的材料指标应符合设计要求。3 其它。6.3施工准备6.3.1 技术准备 1熟悉图纸、设计说明。2结合设计图纸和专项施工方案，并进行技术交底。 3做好操作人员有关新工艺、新技术、新材料应用的培训工作。4其它。6.3.2 现场准备1机具准备（注：列出所采用节能材料所需的专用机具名称）：。2材料堆放场地要求和防雨、防潮措施：。3屋面结构层蓄（淋）水试验。4屋面基层清理要求：。5放线与标高、坡度等复核。6其它。6.3.3 检验检测计划1检验批划分批次部 位屋面面积（m2）122材料进场复验（为见证取样送检）序号材料名称检测项目检查数量1挤塑板表观密度、压缩强度、导热系数2其它6.3.4材料、劳力计划1材料计划序号材料名称规格、等级需用量进场时间1挤塑板2钢筋网3混凝土4其它2劳力计划序号工种需用量（工日）进场时间1安装工2钢筋工3混凝土工4普工5其它6.4 主要施工方法6.4.1 工艺流程：清理基层铺设保温层设置排气及排气孔施工找平层或保护层。6.4.2操作工艺（注：参照居住建筑节能工程施工技术规程DBJ13-82-2006第4.3.9条等相关条款编写）。6.4.3节点构造图（注：参照居住建筑节能工程施工技术规程DBJ13-82-2006中有关图示及相关构造图集选择和补充）。6.4.4 注意事项1伸出屋面的管道、设备和预埋件等，应在防水层、找平层、保温隔热层施工前安设完毕。屋面防水层、找平层、保温层完工后，应避免在其上凿孔打洞。2保温层施工完成后，应及时进行下一道工序，防止保温层淋水；避免在雨期进行保温层的施工，否则应采取遮盖措施，防止淋雨。3雨水口与屋面、女儿墙处雨水口与屋面及管道出屋面的细部节点构造做法等参照居住建筑节能工程施工技术规程DBJ13-82-2006第4.3.8条。7 地面节能工程（注：因福建为非采暖区，当个别项目有设计时，依据规范参照其它章节进行编制）。8 采暖节能工程（注：因福建为非采暖区，当个别项目有设计时，依据规范参照其它章节进行编制）。9 通风与空调节能工程9.1概况9.1.1 通风与空调系统形式序号系统形式类别内 容1空调风系统形式2空调水系统形式3通风系统形式4其它9.1.2室内设计参数如下 序号房间名称夏季冬季新风量（m3/h人）容许噪声（dB）通风换气（次/h）温度()湿度(%)温度()湿度(%)1办公室2办事大厅3门厅4会议室、多功能厅5餐厅6地下车库7冷冻机房8水泵房9高低压配电室10其它9.2 材料设备指标与质量要求9.2.1空调送回风管采用，（其保温材料采用，）燃烧性能为级，导热系数W/mK，吸水率%，密度Kg/m3，保温厚度mm；9.2.2冷热水冷凝水管道保温采用，燃烧性能为级，导热系数W/mK，真空吸水率%，表观密度Kg/m3，保温厚度mm。9.2.3风机盘管机组的供冷量、供热量、风量、出口静压、噪声及功率应符合图纸要求，风机盘管机组性能参数指标符合风机盘管机组JB4283-1991的各项性能指标。序号风机盘管型号规格风量（m3/h）出口静压(Pa)供冷量(W)供热量(W)功率(W)噪声（dB）1239.2.4选用空调设备的冷量、热量、风量、风压、功率及额定热回收效率等参数必须符合设计要求（注：列出相关设备型号规格及相关性能参数）。序号设备名称型号规格性能参数1组合式空调机组冷量热量风量风压功率2柜式空调机组冷量热量风量风压功率3新风机组冷量风量风压功率4热回收机组冷量热量风量风压功率效率5单元式空调机组冷量热量风量风压功率6风机风量风压功率单位风量耗功率7其它9.3 施工准备9.3.1技术准备1熟悉图纸、设计说明、相关构造及材料要求。 2结合设计图纸和专项施工方案，并进行技术交底。3做好操作人员有关新工艺、新技术、新材料应用的培训工作。4其它。9.3.2 现场准备1机具准备：（注：列出所采用节能材料所需的专用机具名称）。2 堆放场地要求和防雨措施：。3 操作现场电源等应有可靠的安全保护装置，并配有消防器材。4其它。9.3.3 检验检测计划1检验批划分批次部 位122材料进场复验（为见证取样送检）序号材料名称检测项目检查数量1风机盘管供冷量、供热量、风量、出口静压、噪声及功率2保温材料导热系数、密度、吸水率3其它9.3.3材料、劳力计划1材料计划序号材料名称型号规格需用量进场时间1风机盘管2空调机组3风机4自控阀门5仪表6保温材料7其它2劳力计划序号工种需用量（工日）进场时间1设备安装工2白铁工3焊工4管工5保温工6普工7其它9.4主要施工方法9.4.1工艺流程预埋、预留孔洞支吊架制作安装及防腐主风管制安、冷水立管、主管安装设备安装支风管、支水管安装清洗、试压、风管检测、保温设备单机试运转、系统无负荷运转、调试9.4.2操作工艺（注：若施工组织设计中已有此内容，可直接引用；若未编制施工组织设计或内容不全，则应编写或补充完善具体的操作工艺。）9.4.3节点构造图（注：参照建筑安装工程施工图集1-消防、电梯、 保温、水泵、风机工程TU4536和2-冷库、通风、空调工程TU4537等相关构造图集选择和补充）。9.4.4 注意事项1 在施工中注意与装璜图纸核对，结合装璜提出吊顶造型、灯位、标高、轴线尺寸，确认后再进行管道、设备安装，尤其风机盘管、风机、新风机等安装前必须确定好相应安装标高及其支吊架安装型式。2 空调机组、风机盘管机组与风管、回风箱等的连接应严密、可靠、到位，尤其通过吊顶间连接风口，较大应加固处理，较小缝隙必须采用铝箔胶带或密封胶进行密封处理。3 风管与管道保温前必须处理好表面油污、杂质等，刷胶应到位，绝热衬垫与保温材料应填实无间隙，确保粘接严密。当采用双层保温材料，要求两层间不得有间隙，粘贴紧密，而过楼板和穿墙处的保温应连续不间断，避免产生冷凝水。4系统自控阀门与仪表安装到位且应便于观察、操作和维修，不得随意变更。5 系统调试时应保护好所有成品，空调系统调试完毕后，应在各调节阀的阀位处做好标记。10 空调与采暖系统冷热源及管网节能工程10.1概况10.1.1空调（或采暖）区域和设置配套的设计系统，具体见下表：序号空调区域（采暖区域）系统总负荷（kW）冷热源设备选用系统运行方式单位面积指标W/m21210.1.2 冷冻水供回水温度分别为，空调热水供回水温度,冷却水进出水温度为，空调水管路系统采用 。10.2 材料设备指标与质量要求10.2.1冷热源设备与管道保温采用，燃烧性能为级，导热系数W/mK，吸水率%，密度Kg/m3，保温厚度mm。10.2.2空调（或采暖）系统冷热源设备及其辅助设备的冷热量、功率等性能参数必须符合设计要求（注：根据工程实际列出相关设备型号规格及相关性能参数）。序号名称性能参数1冷水机组制冷量KW；输入功率KW；性能系数（COP）综合部分负荷性能系数（IPLV）；使用冷煤2风冷热泵机组制冷量KW；制热量KW；输入功率KW；性能系数（COP）；综合部分负荷性能系数（IPLV）3单元式机组制冷量KW；输入功率KW；能效比（EER）4循环水泵流量；扬程；功率；输送能效比ER5冷却塔流量；功率6其它10.3施工准备10.3.1技术准备1熟悉图纸、设计说明、相关构造及材料设备性能参数要求。 2结合设计图纸和专项施工方案，并进行技术交底。3做好操作人员有关新工艺、新技术、新材料应用的培训工作。4大型设备搬运和吊装前应制定有关专项方案，确保施工安全性。5其它。10.3.2现场准备1机具准备：（注：列出冷热源及管网节能工程所需的专用机具名称）。2 堆放场地要求和防雨措施：。3 设备安装前,设备基础及预埋件的强度应达到安装条件。4 操作现场电源等应有可靠的安全保护装置，并配有消防器材。5 冬季或户外施工防冻及防雨措施：。6 其它。10.3.3检验检测计划1检验批划分计划如下：批次部 位122材料进场复验（为见证取样送检）序号材料名称检测项目检查数量1保温材料导热系数、密度、吸水率2其它10.3.4材料设备、劳力计划1材料设备计划序号材料名称型号规格需用量进场时间1冷水机组2热泵冷热水机组3单元式空调机组4自控阀门5保温材料6其它2劳力计划序号工种需用量（工日）进场时间1设备安装工2管工3焊工4普工5其它10.4主要施工方法10.4.1 工艺流程支吊架制安及防腐设备安装管网安装清洗、试压保温设备单机试运转、系统无负荷运转、调试10.4.2操作工艺（注：若施工组织设计中已有此内容，可直接引用；若未编制施工组织设计或内容不全，则应编写或
