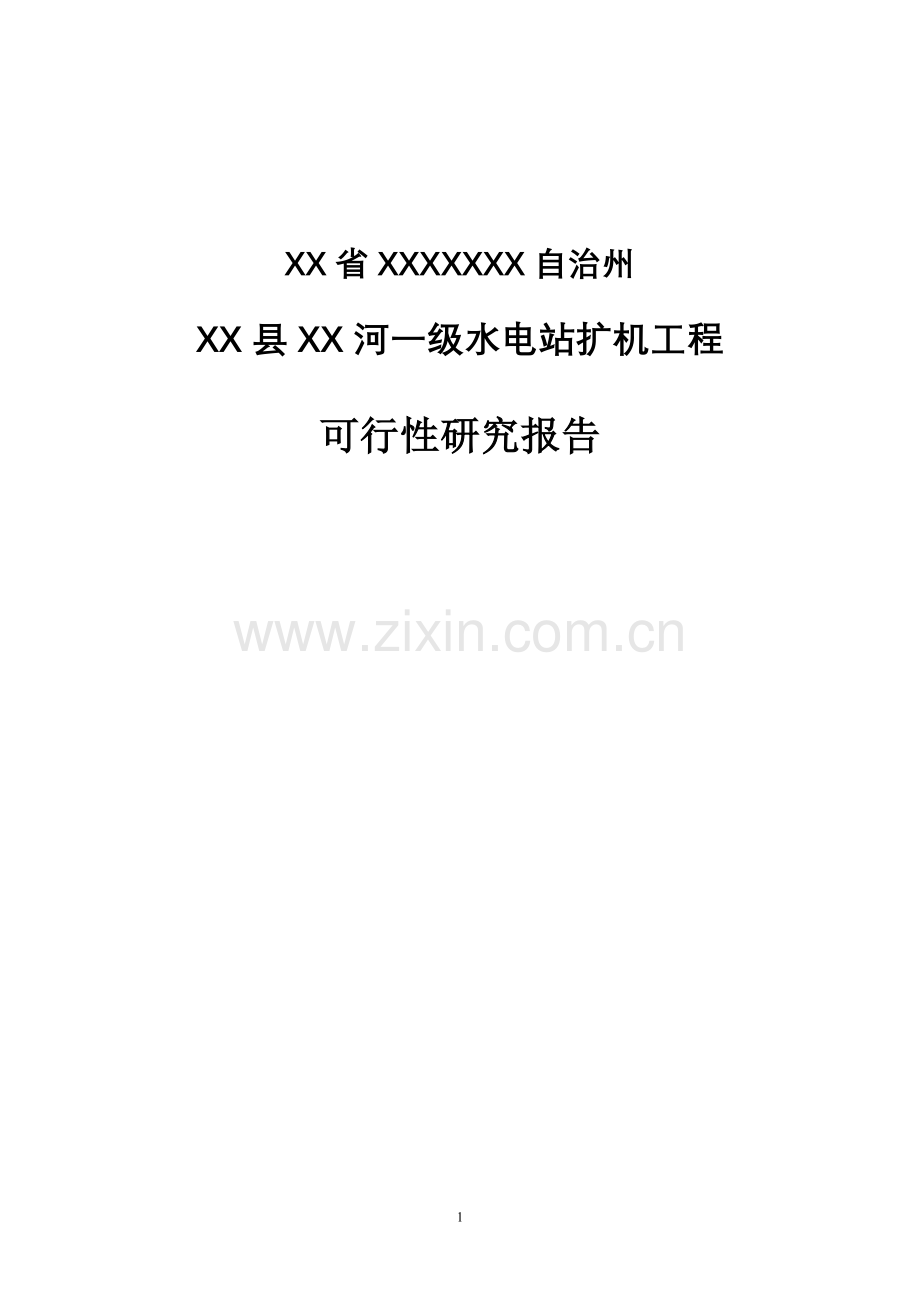

一级水电站扩机工程项目可行性研究报告.doc

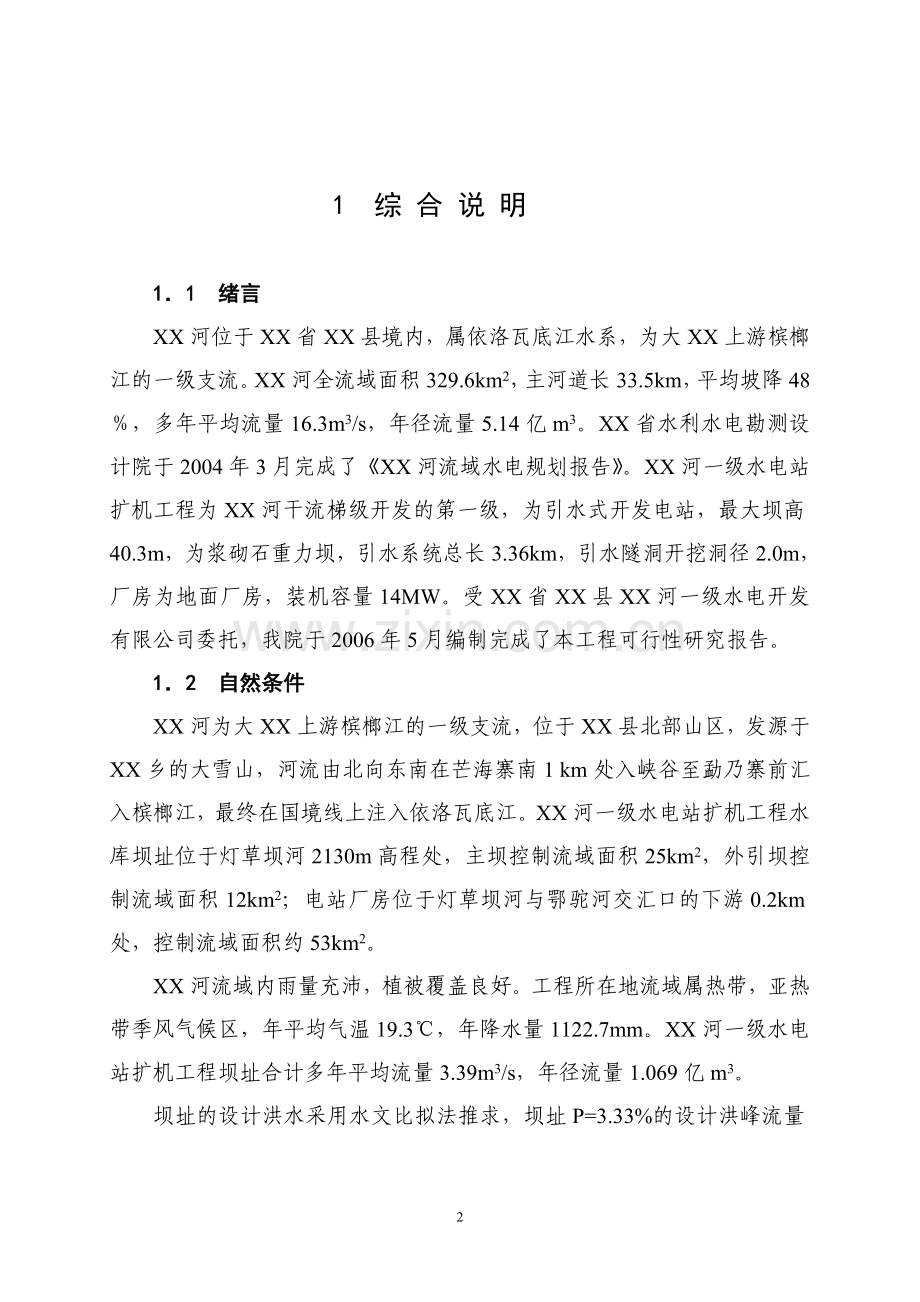

XX省XXXXXXX自治州XX县XX河一级水电站扩机工程可行性研究报告1 综 合 说 明11 绪言XX河位于XX省XX县境内，属依洛瓦底江水系，为大XX上游槟榔江的一级支流。XX河全流域面积329.6km2，主河道长33.5km，平均坡降48，多年平均流量16.3m3/s，年径流量5.14亿m3。XX省水利水电勘测设计院于2004年3月完成了XX河流域水电规划报告。XX河一级水电站扩机工程为XX河干流梯级开发的第一级，为引水式开发电站，最大坝高40.3m，为浆砌石重力坝，引水系统总长3.36km，引水隧洞开挖洞径2.0m，厂房为地面厂房，装机容量14MW。受XX省XX县XX河一级水电开发有限公司委托，我院于2006年5月编制完成了本工程可行性研究报告。12 自然条件XX河为大XX上游槟榔江的一级支流，位于XX县北部山区，发源于XX乡的大雪山，河流由北向东南在芒海寨南1 km处入峡谷至勐乃寨前汇入槟榔江，最终在国境线上注入依洛瓦底江。XX河一级水电站扩机工程水库坝址位于灯草坝河2130m高程处，主坝控制流域面积25km2，外引坝控制流域面积12km2；电站厂房位于灯草坝河与鄂驼河交汇口的下游0.2km处，控制流域面积约53km2。XX河流域内雨量充沛，植被覆盖良好。工程所在地流域属热带，亚热带季风气候区，年平均气温19.3，年降水量1122.7mm。XX河一级水电站扩机工程坝址合计多年平均流量3.39m3/s，年径流量1.069亿m3。坝址的设计洪水采用水文比拟法推求，坝址P=3.33%的设计洪峰流量112m3/s；P=0.5%的校核洪峰流量154m3/s。厂房P=2%的设计洪峰流量260m3/s，P=1%的校核洪峰流量294m3/s。XX河一级水电站扩机工程水库年平均悬移质输沙量为1.54万t，推移质为0.46万t，年输沙总量2万t。1.3 工程地质XX河流域总体北高南低，切割深度3001000m，一般山脊宽缓，山岭多浑园，河谷为呈“U”型，植被发育。呈构造剥蚀环境下形成的中山低中山貌特征。出露的地层有下古生界变质岩高黎贡山群（Pz1），泥盆系下统关上组（D1g），石炭系勐洪群中段（cmh2），第三系南林组上段（N2n2），燕山期花岗岩（52 (1)、53），喜山期花岗斑岩（6）第四系堆积物（Q41）。 工程区位于“歹”字型构造体系西支中段与经向构造体系的复合部位，断裂构造发育，以弧形构造为主，与南北向构造组成了区域构造的基本骨架。本区挽近期地壳在强烈上升，构造活动强烈。区内新构造运动比较活跃，无较大规模的活动断裂分布，枢纽区附近地震活动弱，因此本区的构造稳定性主要受外围地震影响。根据近代及历史地震资料，有记录的地震虽多，但多为弱震和小震。据中国地震动参数区划图（GB18306-2001），本工程区地震动峰值加速度为0.15g，地震动反应谱特征周期为0.45S,地震基本烈度为度。区域构造稳定条件一般。XX河一级水电站扩机工程库区断裂构造不发育，库周植被茂密，无低洼分水岭，本工程不存在水库渗漏问题。库岸稳定性较好。不存在任何淹没、浸没问题。XX河一级水电站扩机工程坝址位于灯草坝河2095m高程处，河谷呈宽阔的“U”型，两岸地形不对称。河床为冲洪积孤卵砾石堆积，右岸为基岩裸露，左岸大部为残坡积含碎石砂土，局部见基岩出露。坝址无不良物理地质现象。坝址区出露的地层岩性主要为石炭系勐洪群中段（cmh2）含砾含屑石英砂岩和第四系堆积物。坝址地质构造简单，在坝区仅发现一些节理裂隙，未发现大的断层。岩体风化受地形地貌和构造控制。在山包及缓坡处，岩体风化较深；而在陡崖处及部分河床的岩体呈弱风化状。坝址地下水类型有孔隙潜水和基岩裂隙潜水。前者分布于第四系松散的堆积物及全风化带中；后者分布于断裂破碎带及基岩裂隙中。坝线地形较陡，出露的岩性为含砾含屑石英砂岩，岩体呈弱风化，岩石强度较高。河床为冲洪积砂卵石、滚石覆盖。地质构造简单，未发现断层和大的缓倾角结构面。开挖后坝基处于弱风化岩体上，具次块状结构，属岩体，具较高的力学强度，可以兴建1025m的混凝土重力坝。引水隧洞布置在河流右岸，隧洞区属中低山区，地表高程在21002423m之间，地表相对高差50340m，其山脉和水系的发育受构造和岩性控制明显，地势总体呈北高南低，山岭多浑圆，山脊宽缓，除近河谷岸坡外,少有峻坡陡崖分布。地表植被较好。目前未发现滑坡、崩塌等不良物理地质现象。引水隧洞地层岩性为石炭系勐洪群中段（cmh2）的变质含砾杂砂岩、粉砂岩夹石英岩、灰岩透镜体；燕山期岩浆岩（52 (1)）的中粒结构浅色花岗岩、黑云母花岗岩、白云母花岗岩；下古生界高黎贡山群（Pz1gL）的石英片岩、变粒岩、混合片麻岩。构造主要是断裂构造，隧洞沿线遇到的规模较大的断层主要有1条。隧洞过冲沟处和遇断层可能渗水量较大。由于地下水埋深较浅，过冲沟或遇断层处地下水较丰富，施工时可能沿断层渗漏，应及时进行支护及加强排水。隧洞围岩大部分呈弱微风化，岩体完整，围岩稳定，工程地质条件好。厂址位于右岸，后坡地形坡度4045，厂房位于弱风化花岗岩上。河床及左岸见有冲洪积河卵石，孤石堆积，厚约2m。厂房地质构造简单，仅发现一条断层。开挖后厂房基础位于弱风化岩体上，基础属于类岩体，工程地质条件较好。厂房后坡由于覆盖层和全风化层相对深厚，应及时进行工程处理，雨季施工应特别加强截、排水措施。开关站位于厂房的下游侧，经开挖后，开关站基础可置于全强风化岩体上，工程地质条件好。经勘探，在坝址上下游200m范围内的河道上分布有大量210 m3的孤滚石，坝址上下游100m范围内两岸见弱风化基岩成片出露，岩性均为白云母花岗岩和黑云母花岗岩，石料储量约有10.0万m3，质量满足要求，河道地形平坦，开采条件较好，修建施工便道条件较好。开采条件较好。骨料和砂砾石料比较缺乏，建议采用洞渣轧制。14 工程任务和规模XX县位于XX省西北部，隶属德宠傣族景颇族自治洲，与缅甸有214.6km的国境线，毗邻XX省腾冲、陇川、芒市三县市。全县现辖7镇12乡，人口25.95万人，2001年国内生产总值为8.5亿元。XX县境内水力资源丰富，理论蕴藏量214.8万kW，可开发装机容量74.86万kW，相应年电能22.46亿kWh。截至2001年底，全县已建成水电站17座（均为小型电站），总装机容量14.431万kW，年发电量4.3亿kWh。XX河一级水电站扩机工程为XX河干流的第一个梯级，电站的主要任务为发电，无其他综合利用要求。本电站为引水式开发电站，水库正常蓄水位2130.00m，死水位2115.00m，调节库容102万m3，库容系数0.95%，周调节性能；拦河坝为等工程，设计洪水标准为3.33%，校核洪水标准为0.5%，采用坝顶开敞式溢洪道，设计洪水位2132.80m，校核洪水位2133.60m，总库容116万m3，为小（一）型工程。电站装机1.4万kW，安装两台CJA475-W-135/213的冲击式水轮发电机组，单机容量0.7万kW，保证出力2815万kW，多年平均年发电量7158万kW.h，装机年利用小时数5113h。引水系统中选定引水隧洞开挖洞径2.0m，高压管道内径1.0m，电站最大水头470m，最小水头430m，平均水头460m，水量利用系数62%。15 工程布置及建筑物本工程主要建筑物由拦河坝、引水系统、发电厂房和开关站等组成。本工程水库正常蓄水位2130.00m，总库容为116万m3，总装机容量14MW，按国家防洪标准GB50201-94和水利水电枢纽工程等级划分及洪水标准SL252-2000，本工程为等工程，大坝、引水隧洞、厂房等主要建筑物按4级建筑物设计，次要建筑物及临时建筑物按5级建筑物设计。拦河坝为双曲拱坝，按30年一遇洪水设计，200年一遇洪水校核，水库正常蓄水位2130.00m，设计洪水位2132.80m，校核洪水位2133.60m。坝顶高程2134.30m，坝底高程2094.00m，最大坝高40.3m，坝顶宽度2.0m，坝顶中心线弧长126.199m。拱坝泄洪采用坝顶自由溢流、挑流消能的消能型式。溢洪道布置在坝顶中央，溢洪道净宽20m，堰顶高程为2130.00m，堰面曲线为WES型，鼻坎顶高程为2128.00m。引水系统由进水口、引水隧洞及高压引水道等建筑物组成。进水口布置在位于大坝上游右岸约40m的岸坡处，采用岸塔式布置。进水口底板高程2110.00m，中心高程2111.1m。引水隧洞全长2350m。引水隧洞开挖断面为扩底圆形，开挖洞径2m。高压引水道全长1005m，钢管内径为1.0m，经岔管后分岔为两条直径为0.8m的支管，支管经锥管与厂房1、2机组进水钢管相连。厂区主要建筑物有主厂房、副厂房、安装场、尾水建筑物、110kV户外升压开关站等。主厂房布置2台冲击式水轮发电机组，水轮机安装高程为1662.50m，发电机及安装场层高程为1661.80m，厂区回车场地面高程为1661.60m，与安装场和进厂公路相连。110kV户外式升压开关站地面高程1662.0m，升压开关站内布置一台主变。16 机电及金属结构161 水力机械根据本电站水头参数，适合于本电站的转轮主要有CJA475(单喷嘴)、CJA475(双喷嘴)、CJA870（双喷嘴）、CJA237（单喷嘴）、CJ20（单喷嘴）等,经技术经济比较，其中尤以CJA475（双喷嘴）转轮技术指标较好，且投资经济，故本电站推荐选用CJA475转轮。水轮机基本参数为：型 号CJA475-W-135/213转轮直径1.35m额定出力7292kW额定转速600r/min额定水头 460m额定流量1.8m3/s飞逸转速1005r/min排出高度+2.50m本电站厂房设一台20/5t电动双梁桥式起重机，跨度13.0m，轻中级工作制。本电站厂房以自然通风为主，机械通风为辅，局部主要生产场地设置空调机。162 电工本电站以一回110kV线路与XX变电站连接。电站装设二台7MW水轮发电机组，一回110kV出线，经过技术经济比较，本电站主接线推荐方案为：发电机电压侧为扩大单元接线，110kV升高电压侧采用线路变压器接线方式，一台厂用变压器接于6.3kV发电机电压母线上，一台厂用变压器接于10kV外来电源上。该接线方案简单清晰，维护方便，投资较省。主要电气设备：水轮发电机：型 号： SF7000-10/2130额定功率： 7000kW额定电压： 6.3kV额定电流： 573A额定功率因素：0.8（滞后）励磁系统： 静止自并励可控励磁装置主变SF9-20000/110一台，110kV电气设备选用LW25-126W/2000六氟化硫断路器。163 机电设备布置XX县XX河一级水电站扩机工程为引水式地面厂房，厂房由主厂房及付主厂房组成，均为统一的地面高程，主厂房机电设备按上、下游分区，安装场段布置在主厂房的右侧；水轮发电机层上游侧布置交通、起吊的主通道，球阀，油压装置，技术供水，渗漏排水设备，闸阀吊物孔及油气水总管。水轮发电机层下游侧布置有调速器，机旁屏等，付厂房布置在主厂房上游侧，布置有厂变及励磁变室，电缆沟，空压机室，高压开关室，低压配电室，以及中控室。110kV升压开关站位于厂房右边1662.00m高程，一台主变布置在靠厂房侧。110kV配电装置采用常规电气设备，户外中型布置方式。电站按少人值班方式设计，配备以全计算机监控系统。164 金属结构本工程的金属结构引水系统构成,共设钢闸门1扇、拦污栅1扇，配备启闭机1台、电动葫芦1台，总用钢量约29.2t。17 消防主付厂房建筑物均以水灭火为主，辅以化学灭火器消防。主付厂房各建筑物为钢筋混凝土框架砖填充墙结构，耐火等级为一、一级，设有防火门、封闭楼梯、防火墙、排油、排烟等防火设施。1.8施工组织设计XX河一级水电站扩机工程位于XX县XX乡境内。厂址距XX县城关约105km，已有简易公路至厂房，工程建设所需物资可通过现有公路运输，因此工程对外交通条件较为便利，需修建施工临时便道约1km。本工程厂坝区相距约5km，临时房屋建筑采用分区布置，大坝右岸山坡地可布置生活福利设施和辅助企业、仓库等；进场公路和连接施工支洞的道路边的山坡地可供布置施工辅助企业及厂区临时房屋，共需修建各种临时房屋2200m2。本工程共需砂1.46万m3，碎石1.87万m3，条石7123m3，块石12769m3。附近缺乏天然砂砾料，拟全部采用人工砂石料。砂石料除部分利用开挖碴，其余均利用坝址附近的石料场开采。所需的水泥、钢材和木材均由建设部门组织供应。工地总用水量40 m3/h，水泵站分别设在坝址上游左岸，厂区下游左岸等2处，采用分散就近抽取XX河溪水或拦蓄水涧水。施工用电高峰负荷为300kVA，由XX县电网提供。施工导流采用分期导流方式。围堰采用袋装土、钢筋石笼混合围堰，用粘土心墙进行防渗，导流时段拟为枯期导流（124月），P=20%，相应的设计流量为17m3/s。本工程总工期为一年9个月，从第一年的1月开始至第二年9月底结束本工程所需的主要建筑材料为水泥5632t，钢筋及钢材1286t，木材179m3，劳动力17.5万工日，施工期高峰人数为373人。19 水库淹没处理及工程占地XX河一级水电站扩机工程经方案比选后，确定水库正常蓄水位为2130.00m。水库淹没标准：根据规范规定，征用林地按正常蓄水位考虑。水库淹没范围：水库正常蓄水位2130.00m时库区淹没范围涉及XX县XX乡达海村。水库淹没实物指标：根据水库淹没标准于2005年11月进行复查，库区无淹没耕地，共淹没林地15亩。XX河一级水电站扩机工程工程永久占地范围在XX乡。工程永久征用土地面积18.5亩（其中灌木林14.3亩，荒滩地4.2亩）。工程永久占地费用7.83万元。施工临时占地9.8亩（其中地灌木林5.2亩，荒杂地4.6亩）。工程施工临时征地费用3.88万元。110 环境保护电站建设对XX县经济发展有很大的促进作用，同时对下游防洪有一定作用，水库电站综合效益显著。工程建设淹没少，对周围生态环境影响很小。水库建成后可提高下游枯水流量，改善XX河水质，电站应考虑最小下泄流量。蓄水初期水库水质将受一定影响，故蓄水前应彻底清库。水库蓄水后，发电下泄水比库表水温稍低，对下游影响问题不大。电站建设对脱水段环境影响主要是景观和生态环境影响问题。施工期环境影响主要是水土流失问题。项目建设在环境保护方面不存在重大的制约因素，从环境保护角度考虑，项目建设是可行的。环境保护措施主要包括水质保护、施工期环境保护、绿化规划和环境管理等。环境保护和水土保持投资18.5万元，主要用于施工期水质监测、水处理及环境卫生设施、水土流失防治等。111 工程管理设计本工程是以发电为主的水电工程，由项目法人负责工程筹备、建设管理及运行管理，并服从电网统一调度。项目法人为民营股份制企业，按现代企业管理制度进行运作。电站机构设置初步考虑按“无人值班，少人值守”的原则进行，主要设生产运行班、检修班、水工建筑物运行管理及维护班以及电站管理服务部门等机构。本工程编制定员30人，其中生产人员19人，管理人员5人，党群人员1人，服务人员5人。电站永久性房屋建筑主要为生产用房。生产用房主要包括办公楼和仓库等辅助性生产用房，本工程在厂区附近设置一座管理房，建筑面积为500m2。1.12设计概算XX县XX河一级水电站扩机工程投资概算根据XX省水电厅颁发的编制办法及有关部门的文件进行编制，本工程静态总投资6829.77万元（其中枢纽工程投资6823.22万元），总投资6540.11万元（其中枢纽工程投资6533.88万元）。枢纽工程基本预备费按一至五部分合计的6计算，水库淹没处理补偿费基本预备费按合计的10%计算；建设期贷款利息按75贷款，年贷款利率6.12计算。第一部分 建筑工程 2778.52万元第二部分 机电设备及安装工程 2721.24万元第三部分 金属结构设备及安装工程 49.09万元第四部分 临时工程 119.89万元第五部分 其他费用 495.30万元第一至五部分合计 6164.03万元预备费 369.84万元建设期贷款利息 289.35万元工程静态总投资 6533.88万元工程总投资 6823.22万元水库淹没处理补偿费 5.66万元水库淹没处理补偿费静态总投资 6.23万元水库淹没处理补偿费总投资 6.55万元工程静态总投资 6540.11万元工程总投资 6829.77万元113 经济评价工程静态投资6540.11万元（未计道路工程投资），建设期利息289.66万元，总投资6829.77万元。流动资金14.0万元。国民经济评价采用影子电价法，影子电价取0.25元/kW.h，计算得经济内部收益率21.5%，大于社会折现率12%，经济净现值（is12%）为4389.62万元，大于零，国民经济评价指标良好。在财务评价中，上网电价0.18元kWh，财务内部收益率为11.25%，大于行业基准收益率8%，财务净现值（is=8%）1843.10万元，大于零，贷款偿还期仅12.19年，不超过25年；资本金内部收益率为15.97%。工 程 特 性 表序号名 称单 位数 量备 注一水 文1流域面积全流域km2329.6工程坝址以上km225外引流域122利用的水文系列年限年443多年平均年径流量亿m31.0694代表性流量m3/s多年平均流量m3/s3.39正常运用（设计）洪水标准及流量（P=3.33%）m3/s112非常运用（校核）洪水标准及流量（P=0.5%）m3/s154施工导流标准及流量m3/s17P=20%,12-4月5泥沙多年平均悬移质年输沙量万t1.54多年平均推移质年输沙量万t0.46天然二水库1水库水位校核洪水位（P=0.5%）m2213.60设计洪水位（P=3.33%）m2132.80正常蓄水位m2130.00死水位m2115.002正常蓄水位时水库面积3回水长度km0.3504水库容积总库容（校核洪水位以下库容）万m3116正常蓄水位以下库容万m3109调节库容（正常蓄水位至死水位）万m3102工 程 特 性 表序号名 称单 位数 量备 注死库容万m395库容系数%0.956调节特性周7水量利用系数%62三下泄流量及相应下游水位1设计洪水位时最大泄量m3/s106相应下游水位m2095.742校核洪水位时最大泄量m3/s143相应下游水位m2096.36四发电效益装机容量MW14保证出力（P=90%）MW2.815多年平均发电量亿kWh0.7158年利用小时数h5113五淹没损失及工程永久占地1淹没耕地（P=50%）亩无2迁移人口（P=5%）人无3淹没区房屋面积m2无4水利水电kW无5工程永久占地亩18.5六主要建筑物及设备1挡水建筑物型式双曲拱坝地基特性混合花岗岩地震基本烈度度坝顶高程m2134.30最大坝高m40.3工 程 特 性 表序号名 称单 位数 量备 注坝顶长度m126.1992泄水建筑物（1）溢流段型式坝顶溢流堰顶高程m2130.00溢流段长度m20单宽泄量m3/(sm)7.2泄放校核洪水时消能方式挑流闸门型式、尺寸、数量m设计泄洪流量m3/s106P=3.33%校核泄洪流量m3/s143P=0.5%（2）冲砂孔进口高程m孔数孔孔口尺寸m3引水建筑物最大引用流量m3/s3.603.1进水口型式岸塔式地基特性花岗岩底槛高程m2110.00闸门型式、尺寸、数量m11.51.5平板钢闸门启闭机型式、容量、数量一台QP160kN3.2引水道型式埋藏式地基特性花岗岩长度m2350断面尺寸mD=2.0扩底圆型衬砌型式局部砼或喷锚衬砌3.3调压井型式无上室尺寸m升管尺寸m工 程 特 性 表序号名 称单 位数 量备 注3.4压力管道型式明管条数1主管长度m1005内径m1.0最大水头m5304厂房型式地面式主厂房尺寸（长宽高）m33.51313.5水轮机安装高程m1662.55110kV升压开关站型式户外中型面积（长宽）m226.915635kV开关室无型式面积（长宽）m7主要机电设备水轮机台数台2型号CJA475-W-135/213额定出力kW7292额定转速r/min600排出高度m+250最大工作水头m470最小工作水头m430额定水头m460额定流量m3/s1.8发电机台数台2型号SFW7000-10/2130单机容量kW7000发电厂功率因素0.8滞后额定电压kV6.38输电线电压kV110回路数回路1输电目的地XX二级变电站工 程 特 性 表序号名 称单 位数 量备 注输电距离km10km七施工1主体工程量明挖土石方万m32.74洞、井挖石方万m30.80浆砌石方及细石砼砌石万m32.47混凝土和钢筋混凝土万m32.04钢筋制作t665钢材t601帷幕灌浆m1255固结灌浆m3517回填灌浆m229142主要建筑材料木材m3179水泥t5632钢筋、钢材t12863所需劳动力总工日万工日15.5平均人数人287高峰施工人数人3734施工动力kVA2005施工导流mm22底孔导流6施工期限投产工期年1年9个月总工期年1年9个月八经济指标1静态总投资万元6540.112总投资万元6829.77建筑工程万元2778.52机电设备及安装工程万元2721.24金属结构设备及安装工程万元49.09工 程 特 性 表序号名 称单 位数 量备 注临时工程万元119.89其它费用万元495.30基本预备费万元369.84建设期还贷利息万元289.663经济指标单位电度投资元/kWh0.95水电站单位千瓦投资元/kW4878发电成本元/kWh经济内部收益率%21.5财务内部收益率%11.25上网电价元/kWh0.18贷款偿还年限年12.19 2 水 文57 2 水 文21 流域概况XX河一级水电站扩机工程坝址位于XX河上游的左支灯草坝河。坝址以上流域面积为25km2，河长3.45km，平均坡降23.5%。坝址海拔高程2110m，地理位置东经9805，北纬2517，外引流域面积12km2。厂址以上流域面积53 km2，河长6.95 km，平均坡降17.5%，厂址海拔高程1660m，地理位置东经9807，北纬2515。XX河位于XX省XX县境内属依洛瓦底江水系。为大XX上游槟榔江的一级支流，槟榔江流域位于东经97339826和北纬24452536之间，流域面积2310.69 km2，河道长120.2 km，详见附图2-1、2-2。XX河源于XX乡的大雪山，由左支的灯草坝河和右支的愕驼河交汇后称XX河，源头海拔高程3404.6m，河长33.5 km，流域面积329.6 km2，天然落差1544.6 m，平均坡降7.1%，在XX乡的那彩村附近又纳入XX河后河流由北向东南在芒海寨南1 km处入峡谷至勐乃寨前汇入槟榔江。槟榔江在旧城下拉线寨附近与南河底汇合后称大XX。在38#界桩以上属我国内河，38#界桩以下为缅甸界河。大XX在巩蚌河口流出国境进入缅甸八莫附近汇入依洛瓦底江。XX河流域植被较好，主要生长着亚热带阔叶树种，次生灌木林。水土流失一般，水质清澈。由于地表生物的调节作用，流域内地表水，地下水较为丰富，河水终年不断，洪水具有山区性特点，历时短，暴涨暴落，河床多为块石，飘石堆积，枯季悬移质泥沙量少。22 气象XX河流域地处高黎贡山以西，属热带、亚热带湿润季风气候区，夏季节主要受西南季风影响，水汽充沛。由于流域内山脉纵横，地势高差明显，形成复杂多变的气候特征，随海拔高程而变化。气温自北向南递增，降水自北向南从高海拔至低海拔递减。根据XX气象站实测资料统计，多年平均气温19.3，最高36.9（1961年6月25日），最低为-8（1985年1月16日），相对湿度84%，多年平均日照小时数为2348.5h，年降雨日表210 d，平均无霜期322 d，多年平均水面蒸发量（20cm）为1794mm，多年平均风速1.1m/s。多年平均降雨量为1122.7 mm，变差系数Cv值小（0.12左右），受气候条件影响。降雨量年内分配不均，枯季11-4，月降雨稀少，占年降雨量15%左右，汛期5-10月降雨量占85%左右。23 水文基本资料XX河流域内至今尚无设立水文、气象观测站，流域南部干流大XX设有盏西水文站，和南宛河流域内的麻栗坝水文站，另有达海，仗刀，郎外河三个雨量站（观测年限极短）和XX气象站各站观测内容、各站位置观测内容、年限等。资料情况见下表2-1及图2-2。大XX流域水文、气象站点一览表 表2-1河 名站名站别面积(km2)观测年限观测内容槟榔江盏西水文15481959今水位、流量、降雨大XX拉贺练水文42251957今水位、流量、降雨南宛河麻栗坝水文2941954今降雨达海雨量1976今降雨仗刀雨量郎外河雨量XX气象表2-1中所列各站中XX、气象站由XX省气象局负责观测，汇编刊印，其中XX站自1980年开始有最大1h、6h、24h暴雨系列，盏西、拉贺练站均由XX省水文水资源局设立。德宏水文水资源分局负责观测、整编、统一由XX省水文水资源局复审。八十年代以来，XX省、水利水电勘测设计院曾在大XX干支流上进行过流域规划，河道整治及大型灌区续建配套工程勘测、设计工作，先后涉及到以上各站水文气象资料，对各站资料精度作过评价认为质量较可靠，能满足设计需要。XX（气）、盏西雨量站历年暴雨资料均由有关专业人员观测，观测场地固定四周开阔，仪器设备性能良好，降雨过程控制完整，历年降雨资料基本可靠满足使用要求。盏西水文站测流断面固定，位于长约600m顺直河段中央，河床由块石、粒径大小不等的卵石及粗细砂混合组成，河道两岸由坚硬夹泥岩组成，左岸稳定性好，右岸略有塌岸现象，低水位时流向有2545的偏角，高中水位时无此现象。断面上游1000m处有一弯道是枯水流向发生偏角的原因，100m处左岸有小支流夹带泥沙汇入积成小沙滩，下游约700m处有一小支流汇入。水位由自记和人工互校，水位过程控制完整，流量测验采用缆道或涉水（枯季）流速仪一点法（0.6相对水深）测速，流量测次视水情变化分级控制测点布置合理，测次基本满足定线推流要求，历年实测水位、流量点据密集，水位流量关系曲线一般为时段线，历年水位流量关系曲线低水部分重合，高水部分呈发散线簇（与断面冲淤变化相吻合）且处理为时段线符合该站河道特性，又经降雨径流过程对照检查，两者基本相应，水位流量关系曲线外延幅度小于30%，径流量、洪水与下游站对照、检查，无论是径流量还是模数，其分布合理，水文资料基本可靠。2.4 径流计算2.4.1 参证站选择经比较盏西站、麻栗坝站后认为XX河下游同流域附近的盏西水文站与坝址水文气候成因、流域下垫面条件相近，而且径流系列资料较长，可靠，具有代表性，据此XX河一级水电站扩机工程径流计算主要选用盏西站为参证站。2.4.2 年降雨计算由于工程所在地没有实测水文资料和降雨资料，拟采用XX省地表水资源年降雨量等值线图，见图2-3（采用资料年限1956年1979年）作为依据，考虑该资料年限较短，有必要进行复核，根据盏西站19592002年降雨量资料分析，长系列1959年2002年，短系列1956年1979年两段，计算其降雨量均值，结果表明两者相差不大，在3%左右。别对XX气象站降雨资料进行分析结果表明长短系列均值相差较小，采用XX省地表水资源年降雨量等值线图计算坝址平均降雨量具有一定的精度，据此方法，经计算XX河一级水电站扩机工程主坝流域面积25km2，多年平均降雨量为3500mm，枯水期124月平均降雨移用临近昔马站枯水期降雨量215mm占年降雨量（p=3948.8mm）的比例系数0.054447进行计算为190.56mm。2.4.3 年径流量计算XX河流域没有水文气象资料，坝址径流采用水文比拟法计算，即移用邻近水文参证站径流统计参数后再进行降雨量修正，根据参证站盏西站流域面积1548km2，1959年2002年资料分析计算，求得盏西站水文年和枯水期（12月4月）5个月径流成果如下表2-2及图2-4。盏西站年和最枯5个月径流统计参数成果表 表2-2统计参数多年平均产水模数(万3/km2)相应频率流量（m2/s）均值(m3/s)CVCS10%50%90%年91.70.182CV186.8113.4390.6971.25124月32.20.182CV39.8331.8525.2XX河一级坝址径流均值移用盏西站成果再加以雨量修正，变差系数和偏态系数，考虑XX河一级流域降雨量较大，植被好，枯水期径流较稳定等因素，直接采用盏西站分析成果。即XX河一级坝址式中：F1、F2、R2、1、2分别为设计坝址、参证站盏西站的集雨面积、年平均径流深、多年平均降雨量。盏西站多年平均降雨量为2475mm，枯水期124月平均降雨为200mm。依上述公式和参数，求得XX河一级坝址径流成果如下表2-3。XX河一级站设计径流成果表（加入外引） 表2-3时段统计参数设计值(m3/s)均值 (m3/s)CVCS/CV10%50%90%年3.390.1824.243.352.63枯水期124月0.640.1820.790.630.49243 径流年内分配XX河没有水文资料，径流量年内分配典型考虑从参证站盏西站实
