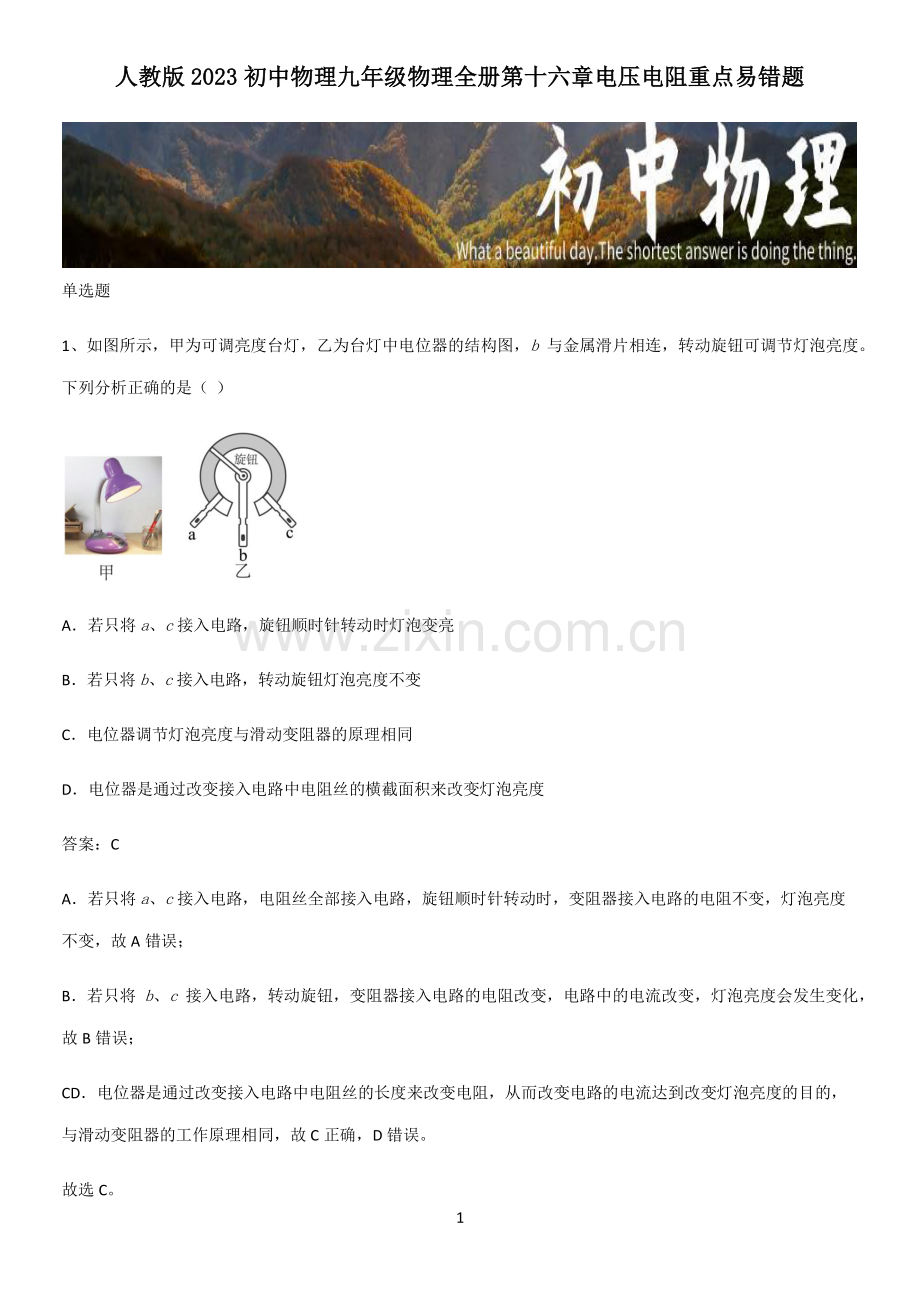

1、1 人教版人教版 20232023 初中物理九年级物理全册第十六章电压电阻重点易错题初中物理九年级物理全册第十六章电压电阻重点易错题 单选题 1、如图所示,甲为可调亮度台灯,乙为台灯中电位器的结构图,b与金属滑片相连,转动旋钮可调节灯泡亮度。下列分析正确的是()A若只将a、c接入电路,旋钮顺时针转动时灯泡变亮 B若只将b、c接入电路,转动旋钮灯泡亮度不变 C电位器调节灯泡亮度与滑动变阻器的原理相同 D电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度 答案:C A若只将a、c接入电路,电阻丝全部接入电路,旋钮顺时针转动时,变阻器接入电路的电阻不变,灯泡亮度不变,故 A 错误;B若只将b、
2、c接入电路,转动旋钮,变阻器接入电路的电阻改变,电路中的电流改变,灯泡亮度会发生变化,故 B 错误;CD电位器是通过改变接入电路中电阻丝的长度来改变电阻,从而改变电路的电流达到改变灯泡亮度的目的,与滑动变阻器的工作原理相同,故 C 正确,D 错误。故选 C。2 2、2021 年标志着“中国芯”正在崛起的新一代 5G 芯片将开始量产,芯片是指含有集成电路的硅片,其主要材料是()A超导材料 B绝缘材料 C隔热材料 D半导体材料 答案:D A利用超导材料零电阻的性质可实现无损耗输电,故 A 不符合题意;BCD导电性能介于导体与绝缘体之间的叫半导体。常见的半导体材料有:硅、锗、砷、镓等。芯片的核心部件
3、是其中的电子芯片,是半导体(硅)制成的,故 BC 不符合题意,D 符合题意。故选 D。3、如图所示,闭合开关 S 后,电压表V1和V2的示数分别为 2.7V 和 3V,则电压表 V 的示数是()A0.3VB3VC2.7VD5.7V 答案:D 由题图知,灯泡L1、灯泡L2、电源和开关组成串联电路,电压表V1测量灯泡L2两端的电压,电压表V2测量灯泡L1两端的电压,电压表V测量灯泡L1、灯泡L2串联后的电压,由串联电路中电压特点可知电压表 V 的示数为电压表V1和V2的示数之和,即为 5.7V,故 D 符合题意,ABC 不符合题意。故选 D。4、当滑动变阻器的滑片 P 向右移动时,接入电路的阻值变
4、大。选择的接线柱是()3 AABBCDCBDDAD 答案:D AB滑动变阻器应该一上一下连接,连接AB或CD接线柱,移动滑动变阻器的滑片,不能改变滑动变阻器的阻值,故 AB 不符合题意;C连接BD接线柱,当滑动变阻器的滑片 P 向右移动时,接入电路的阻值变小,故 C 不符合题意;D连接AD接线柱,当滑动变阻器的滑片 P 向右移动时,接入电路的阻值变大,故 D 符合题意。故选 D。5、小伟和小刚很喜欢做电学实验,利用课间时间他们连接了如下电路图,可是闭合开关后一灯亮一灯不亮,电压表没有示数,电流表有示数,移动滑动变阻器的滑片还是一灯亮一灯不亮,电流表示数发生变化,但电压表依然没有示数,若故障只发
5、生在某一处,你帮他们分析可能是()A灯泡 L1发生了短路 B灯泡 L2发生了短路 C灯泡 L1的灯丝断路了 D灯泡 L2的灯丝断路了 答案:A 由电路图可知,此电路为串联电路,电流表测电路中电流,电压表测灯泡 L1两端的电压;AC闭合开关后电流表有示数,说明电路为通路,一灯亮一灯不亮,电压表没有示数,说明电压表所在处有故障;若灯泡 L1断路,则电压表串联在电路中,移动滑动变阻器的滑片还是一灯亮一灯不亮(灯泡 L1不亮,灯泡L2亮),电压表将有示数,电流表的示数将不会变化,所以灯泡 L1不可能断路;若灯泡 L1短路,则电压表无示4 数,电流表有示数,移动滑动变阻器的滑片还是一灯亮一灯不亮(灯泡
6、L1不亮,灯泡 L2亮),电压表无示数,电流表的示数会变化,故 A 符合题意,C 不符合题意;B若灯泡 L2发生了短路,且故障只发生在某一处,则闭合开关后,灯泡 L1亮,灯泡 L2不亮,电压表和电流表均有示数,故 B 不符合题意;D若灯泡 L2的灯丝断了,且故障只发生在某一处,则闭合开关后,电路为断路,灯泡 L1不亮,灯泡 L2不亮,电压表和电流表均没有示数,故 D 不符合题意。故选 A。6、如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后,发现小灯泡 L1不发光,但小灯泡 L2正常发光,且电压表有示数。下列说法正确的是()A电压表测量的是小灯泡 L2两端的电压 B小灯泡 L1不
7、发光可能是小灯泡 L1断路 C将导线的左端改接到a接线柱,闭合开关后电压表会被短路 D要测量 L1两端的电压,可以直接将导线的上端改接到a接线柱 答案:A A由图可知,两个灯泡串联,电压表和 L2并联,电压表测量 L2两端的电压,故 A 正确;B如果小灯泡 L1断路,整个电路断路,小灯泡 L2不能发光,电压表的示数为零,故 B 错误;C小灯泡 L1不发光,但小灯泡 L2正常发光,电压表有示数,说明电路是通路,可能灯泡 L1短路,此时电压表测量电源电压,将导线的左端改接到a接线柱,电压表测量电源电压,电压表不会被短路,故 C 错误;D要测量 L1两端的电压,可以直接将导线的上端改接到a接线柱,会
8、使电流从电压表的负接线柱流入,正5 接线柱流出,电压表的指针向左偏,故 D 错误。故选 A。7、“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是()A电压表不可以直接接在电源两端测量电路两端总电压 B选择电压表量程时,可以任意选择一个量程进行测量 C测完 L1两端的电压后,应先断开开关,再将电压表并联在BC两端 D在测量 L1两端电压时,电压表示数如图乙所示时,则应当对电压表调零 答案:C A电压表可以直接并联在电源两端,测量电源电压,即电路两端总电压,故 A 错误;B选择电压表量程时,应选择合适量程,量程选择过小,指针偏转会超过最大刻度,量程选择过大,会造成读数误差太大,故
9、B 错误;C测完 L1两端的电压后,为了电路元件安全,应先断开开关,再将电压表并联在BC两端,故 C 正确;D在测量 L1两端电压时,电压表示数如图乙所示时,指针反偏,是电压表的正负接线柱接反了,所以要重新连接电压表的正负接线柱,故 D 错误。故选 C。8、如图所示电路中,开关 S 断开时,电压表,电流表均无示数;S 闭合时,电流表有示数,电压表无示数,电路中仅有一处故障,下列判断正确的是()6 A电阻1断路 B电阻2断路 C电阻2短路 D电阻3断路 答案:D BC开关 S 断开时,三电阻串联,电流表和电压表均无示数,说明断路,而电压表没有示数,说明R1或者R3断路,故 BC 错误;AD由于电
10、路中仅有一处故障,S 闭合时,只有R1接入电路,电流表有示数,说明电阻R1正常,电压表没有接入电路,故没有示数,故电阻R1正常,电阻R3断路,故 A 错误,D 正确。故选 D。9、如图所示是调节台灯亮度的电位器的外形及其内部构造,图中A、B、C三个焊接点相当于变阻器的三个接线柱。下列说法正确的是()A台灯上的 LED 灯是由导体材料制成的 B将B和C接入电路时,当滑片顺时针旋转时,电位器接入电路的电阻变小 C将A和B接入电路时,当滑片逆时针旋转时,电位器接入电路的电阻变大 D电位器是通过改变电阻丝的横截面积来改变接入电路中的电阻大小 答案:B ALED 灯是由半导体材料制成的,故 A 错误;7
11、 B只将B、C两点接入电路,接入了右半段,当滑片顺时针旋动时,接入电路中电阻丝的长度变小,电位器接入电路电阻变小,故 B 正确;C把A和B接入电路,接入了左半段,当滑片逆时针旋动时,接入电路中电阻丝的长度变小,电位器接入电路电阻减小,故 C 错误;D电位器是通过改变接入电路中电阻丝的长度来改变阻值大小的,故 D 错误。故选 B。10、如图所示的滑动变阻器的四种接法中,当滑片 P 向左滑动时,电阻不变的是()AB CD 答案:C A滑动变阻器的A、D两个接线柱接入电路,当滑片向左滑动时,电阻丝接入电路的长度变短,电阻减小,故A 不符合题意;B滑动变阻器的A、C接线柱接入电路,当滑片向左滑动时,电
12、阻丝接入电路的长度变短,电阻减小,故 B 不符合题意;C滑动变阻器的A、B两个接线柱接入电路,此时的滑动变阻器接入电路的电阻不变,其阻值是滑动变阻器最大电阻的定值电阻,故 C 符合题意;D滑动变阻器的B、D接线柱接入电路,当滑片向左滑动时,电阻丝接入电路的长度变长,电阻增大,故 D 不符合题意。故选 C。11、关于图所示的实物电路,在 S1、S2都闭合后,下列说法正确的是()8 A通过 L1与 L2的电流一定相等 B通过 L1与 L2的电流一定不相等 CL1与 L2两端的电压一定相等 DL1与 L2两端的电压之和等于电源电压 答案:C AB如图可知,在 S1、S2都闭合后,两灯泡并联,故有 U
13、=U1=U2 各支路电流 1=11,2=22 因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故 AB 错误;CD因为在 S1、S2都闭合后,两灯泡并联,所以有 U=U1=U2 故 C 正确,D 错误。故选 C。12、如图所示电路中,将开关 S 闭合,灯 L1和灯 L2均发光,则下列说法正确的是()9 A灯 L1和灯 L2串联 B灯 L1和灯 L2并联 C通过灯 L1和灯 L2的电流一定相等 D灯 L1和灯 L2两端的电压可以不相等 答案:B AB由电路图可知,当开关闭合时两灯泡两侧都接在电源的两极上,即两灯泡并列连接,故 A 错误;故 B 正确;C当两灯泡的规则不相同时,通过灯 L1
14、和灯 L2的电流一定不相等,故 C 错误;D由于并联电路两端电压相等,因此灯 L1和灯 L2两端的电压一定相等,故 D 错误。故选 B。13、在探究串联电路电压特点时,某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是()A开关闭合后,如果灯泡 L2不亮、L1亮,一定是 L2灯丝断了 B如果只有灯泡 L1开路,则开关闭合后电压表示数一定为零 C如果只有灯泡 L2开路,则开关闭合后电压表示数一定为零 D开关闭合后,如果电压表示数为零,灯泡 L2一定不发光 答案:C A开关闭合后,L1亮,说明有电流,故障类型为短路。短路部分不工作,故 L2短路,故 A 错误;10 B当只有灯泡
15、L1开路时,整个电路无电流,闭合开关后,电压表到电源为通路,电压表有示数,故 B 错误;C当只有灯泡 L2开路时,整个电路无电流,闭合开关后,电压表到电源为断路,故电压表示数一定为零,故 C正确;D开关闭合后,电压表示数为零,可能是 L1短路,此时 L2可以发光,也可能是 L2断路,此时 L2不发光,故 D错误。选 C。小提示:根据电表示数判断电路故障,首先明确电路连接方式,其次确定各表所测的对象,然后根据有无电流判断故障类型,有电流,短路故障,无电流,断路故障。短路部分不工作且电压为零;电压表有示数说明电压表到电源为通路。14、下列关于电流、电阻、电路的说法正确的是()A只有正电荷定向移动才
16、能形成电流 B只要有电压电路就一定有电流 C当通过导体的电流为零时,导体电阻也为零 D其他条件相同时,横截面积越小的导体电阻越大 答案:D A正、负电荷的定向移动都能形成电流,金属导体中就是带负电荷的电子定向移动形成电流的。故 A 错误;B电流的形成条件,除了一定有提供电压的电源外,还要求电路是通路。故 B 错误;C导体的电阻是导体本身的属性,其大小与电流、电压等因素无关,同一导体的电阻一般来说是固定不变的。故 C 错误;D一般来说,导体的电阻与导体的材料、长度、横截面积有关。在其他条件都相同时,横截面积越小,电阻越大。故 D 正确。故选 D。11 15、某兴趣小组用一根电阻为R的镍铭合金电阻
17、自制了一台电烘箱,下列说法正确的是()A由公式=得知,R与U成正比,与I成反比 B电阻丝中的电流是正电荷定向移动形成的 C换档减小接入电路的电阻丝长度,电烘箱的功率减小 D电烘箱工作时是将电能转化为内能 答案:D A电阻与材料、长度、横截面积、温度有关,与电压和电流无关,故 A 错误;B电阻丝是金属制成的,金属靠自由电子导电,电阻丝中原子核带正电,电子带负电,电流是电子的定向移动形成的,即负电荷定向移动形成的,故 B 错误;C电阻大小与长度有关,其他因素相同时,长度越长电阻越大,换档减小接入电路的电阻丝长度,即电阻减小,根据 =2 电烘箱的功率增大,故 C 错误;D电烘箱消耗电能,产生内能,因
18、此工作时是将电能转化为内能,故 D 正确。故选 D。多选题 16、如图所示,四个物理探究实验与应用实例的对应关系,其中对应关系正确的是()A 利用内能做功 内燃机 12 B 异种电荷相互吸引 验电器 C 利用变阻器改变电流 油量表 D 导体电阻与长度关系 滑动变阻器 答案:ACD A图中说明利用内能做功,内能转化为机械能,与内燃机的工作原理相同,故 A 正确;B图中说明异种电荷相互吸引,验电器是利用同种电荷相互排斥的原理制成的,故 B 错误;C图说明通过改变接入电路中电阻的大小可以改变电路中电流大小,油量表实质就是电流表,利用了此原理,故 C 正确;D通过改变连入电路的电阻丝的长度改变连入电路
19、的电阻,进而改变电路中的电流,这也是滑动变阻器的变阻原理,故 D 正确。故选 ACD。17、下列说法中正确的是()A在标准气压下水的沸点是 100B一节新干电池的电压为 1.5V C人们舒适的温度是 70D手机充电时电压约为 380V 答案:AB A液体的沸点和气压有关系,在一个标准大气压下水的沸点是 100,故 A 正确;B结合生活实际,一节新干电池的电压为 1.5V,故 B 正确;C正常情况下,人的正常体温为 37,感觉舒适的温度在 24左右,故 C 错误;13 D手机已经成为现代最常用的通信工具,手机专用充电器的工作电压在 5V 左右,故 D 错误。故选 AB。18、如图所示的串联电路,
20、闭合开关时两个灯泡正常发光,则()A通过A点的电流等于通过C点的电流 B通过A点的电流大于通过B点的电流 CAC两点间的电压等于BC 两点间的电压 DBC两点间的电压小于AC两点间的电压 答案:AD AB由图可知,两灯泡串联,因串联电路中电流处处相等,所以,用电流表测电路中任意处的电流,电流都是相等的;故 A 符合题意,B 不符合题意;CD由图知,AC两点间的电压为总电压,BC两点间的电压为灯泡 L2两端电压,因为串联电路总电压等于各用电器两端的电压之和,则BC两点间的电压一定小于AC两点间的电压,故 C 不符合题意,D 符合题意。故选 AD。19、下列说法中正确的是()A我国家庭电路中的电压
21、为220V B电路中有电流,一定有电压 C金属导体中的正负电荷定向移动形成电流 D原子核带正电,核外电子带负电,通常原子整体不显电性 14 答案:ABD A我国家庭电路的电压是 220V,频率是 50Hz,故 A 正确;B电压是电路中产生电流的原因,所以电路中有电流,一定有电压,故 B 正确;C金属导体中的自由电子定向移动形成电流,自由电子是负电荷,故 C 错误;D原子核带正电,核外电子带负电,原子核所带的正电荷与核外电子所带的负电荷相等,所以通常整个原子不显电性,故 D 正确。故选 ABD。20、如图所示电路,闭合开关后两灯均正常发光,下列判断正确的是()A电流表 A2测通过干路的电流 B两
22、电流表的示数一定相同 C两灯的电压一定不相同 D仅断开 S2,电流表 A1的示数不变 答案:AD AB电流表 A1测通过灯 L1的电流,电流表 A2测干路电流,根据并联电路干路电流等于各支路电流之和,电流表A2示数肯定大于电流表 A1示数,故 A 正确,B 错误;C闭合开关后,两灯泡并联,并联电路各用电器两端电压相同,故 C 错误;D并联电路互不影响,断开 S2,灯 L2断路,则电流表 A2示数减小为零,电流表 A1测流过 L1的电流,所以电流表 A1示数不变,故 D 正确。15 故选 AD。21、图甲为某可调亮度的台灯,图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与
23、弧形电阻丝的两端相连,b与金属片相连。转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析不正确的是()A若只将b、c接入电路,顺时针转动旋钮时灯泡变暗 B若只将a、b接入电路逆时针转动旋钮时,灯泡变亮 C若只将a、c接入电路,顺时针转动旋钮时灯泡变亮 D若将a、b接入电路同一点,c 接入电路的另一点时,旋动旋钮时也能改变灯泡亮度 答案:AC A若只将b、c接入电路,顺时针转动旋钮时,接入电阻丝的长度变短,接入的电阻变小,电源电压不变,电流变大,故灯泡变亮,故 A 错误,A 符合题意;B若只将a、b接入电路逆时针转动旋钮时,接入电阻丝的长度变短,接入的电阻变小,电源电压不变,电流变大
24、,故灯泡变亮,故 B 正确,B 不符合题意;C若只将a、c接入电路,顺时针转动旋钮时,接入电阻丝的长度不变,接入的电阻的大小不变,电源电压不变,电流不变,故灯泡亮度不变,故 C 错误,C 符合题意;D若将a、b接入电路同一点,c 接入电路的另一点时,ab段的电阻被滑片和b被短路,只有bc段间的电阻丝接入电路,故旋动旋钮时,接入电阻丝的长度发生了变化,电阻的大小发生了变化,故灯泡的亮度会发生变化,故 D 正确,D 不符合题意。故选 AC。22、下列关于电压、电流、电阻说法错误的是()16 A导体容易导电,说明导体对电流没有任何阻碍作用 B无论正电荷还是负电荷的定向移动都能形成电流 C我们在串并联
25、电路的连接过程中,一定要从电源的正极开始连接,且开关必须断开 D要在一段电路中产生电流,它的两端必须有电压 答案:AC A导体容易导电说明它对电流的阻碍作用较小,而不是没有阻碍作用,故 A 错误,符合题意;B电荷的定向移动形成电流,所以无论正电荷还是负电荷的定向移动都能形成电流,故 B 正确,不符合题意;C在串并联电路的连接过程中,不一定要从电源的正极开始连接,但是开关必须断开,故 C 错误,符合题意;D电路中有电流的条件是有电源,且电路必须是闭合通路,所以要在一段电路中产生电流,它的两端就必须有电压,故 D 正确,不符合题意。故选 AC。23、如图所示,电源电压不变。下列说法正确的是()A闭
26、合开关 S1和 S3,则R2被短路 B开关都闭合,则电压表测量R1两端电压 C只闭合开关 S1,则R1和R2串联 D开关都闭合,将滑片 P 向左移动,灯泡 L 的亮度不变 答案:ACD 17 A同时闭合开关 S1和 S3,由于 S3与R2并联,则滑动变阻器R2被短路,电路为R1的简单电路,故 A 正确;B开关都闭合,由于 S3与电压表、R2并联,则电压表、R2被短路,电压表示数为零,故 B 错误;C仅闭合开关 S1,电流依次经过R2、R1、电流表,则R1和R2串联,故 C 正确;D开关都闭合,灯泡与R1并联,滑动变阻器R2被短路,滑片 P 的移动不能改变灯泡的亮度,则灯泡 L 亮度不变,故 D
27、 正确。故选 ACD。24、如图所示,电源电压为 6V,闭合开关 S 后,电压表示数也是 6V,产生这一现象的原因可能是()AL2短路 BL2灯丝断了 CL1短路 DL1灯丝断了 答案:AD AD由图可知,该电路为串联电路,电压表测量灯泡 L1两端的电压;电源电压为 6V,闭合开关 S 后,电压表示数也是 6V,这说明电压表与电源之间是接通的,电压表测量电源的电压,则故障是 L1断路或 L2短路,故 AD 符合题意;B若 L2灯丝断了,闭合开关,整个电路处于断开的状态,因此电压表的示数为 0,故 B 不符合题意;C若 L1短路,闭合开关后,电压表被短路,示数为 0,故 C 不符合题意。故选 A
28、D。25、下列电学基础知识说法正确的是()A摩擦起电的实质是质子发生了转移 B电路中的电流方向与电子移动的方向相同 C电源的作用就是给电路两端提供电压 18 D导体电阻大小由导体的材料、长度和横截面积决定,还跟温度有关 答案:CD A摩擦起电的实质并不是创造了电荷,而是电子发生了转移,而不是质子发生了转移,故 A 错误;B电路中的电流方向与自由电子定向移动的方向相反,故 B 错误;C电源的作用就是给电路两端提供电压,供用电器工作,故 C 正确;D导体的电阻是导体本身的一种性质,电阻的大小由导体的材料、长度和横截面积决定,还跟温度有关,故 D正确。故选 CD。填空题 26、如图所示是某地的高压输
29、电线,我们会发现它的横截面积要比家庭电路中的输电线粗很多,其原理是:由于导线的电阻与导体的_有关,输电线越粗,电阻就越_,输电过程中的电能损耗就越小。答案:横截面积 小 1 2影响电阻大小的因素有导体的材料、长度、横截面积和温度。导线的横截面积越大,电阻越小,所以高压输电线的横截面积大,是为了减小电阻,减少电能的损耗。27、如图所示,多芯线是高压输电常用的导线,它是由多根细导线并联组成。材料、长度相同的多芯线的电阻 _(选填“大于”“小于”或“等于”)其中每一根细导线的电阻。19 答案:小于 由题可知多芯线是由多根细导线并联而成,而并联相当于增大了导体的横截面积,使总电阻减小,故多芯线的电阻远
30、小于每根细导线的电阻。28、滑动变阻器是靠改变_来改变电阻的,从而可以改变电路中的_;使用滑动变阻器时,应将它与所要控制的电路_联。答案:接入电路中电阻丝长度 电流 串 12 滑动变阻器是靠改变接入电路中电阻丝长度来改变电阻的,在电压不变时,能改变电路中的电流。3使用滑动变阻器时,应将它与所要控制的电路串联。29、为了保护孩子的视力,教室里日光灯更换成如图所示的LED护眼灯,每个教室里的 9 盏LED护眼灯的连接方式是_联的。LED灯发光效率高,其发光部分主要由_材料制成。答案:并 半导体 1如图所示的LED护眼灯,每个教室里的这 9 盏LED护眼灯是互不影响的,所以它们之间一定是并联的。2LED是发光二极管做成的,发光二极管是半导体材料。30、如图,小明用电压表测水果电池电压,由图可知:该水果电池的负极是_片,用水果电池给电路供电时,将_能转化为电能。20 答案:铁 化学 12由图可知,电压表 3V 的接线柱接在了铜片上,“”接线柱接在了铁片上,由此可知,铁片为水果电池的负极;用水果电池给电路供电时,水果电池的化学能转化为电能。
