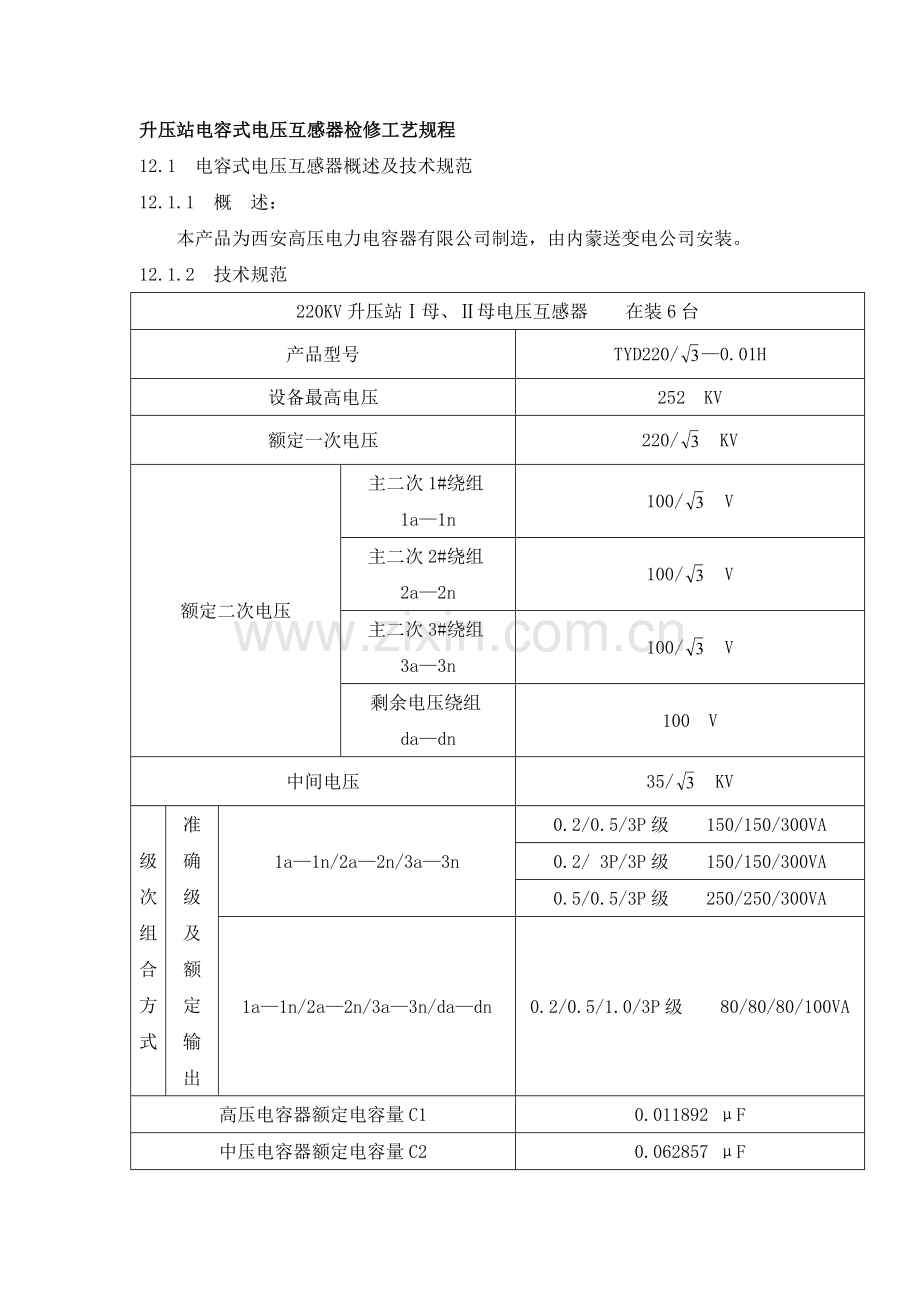

升压站电容式电压互感器检修工艺规程
12.1 电容式电压互感器概述及技术规范
12.1.1 概 述：
本产品为西安高压电力电容器有限公司制造，由内蒙送变电公司安装。
12.1.2 技术规范
220KV升压站Ⅰ母、Ⅱ母电压互感器 在装6台
产品型号
TYD220/—0.01H
设备最高电压
252 KV
额定一次电压
220/ KV
额定二次电压
主二次1#绕组1a—1n
100/ V
主二次2#绕组2a—2n
100/ V
主二次3#绕组3a—3n
100/ V
剩余电压绕组da—dn
100 V
中间电压
35/ KV
级次组合方式
准确级及额定输出
1a—1n/2a—2n/3a—3n
0.2/0.5/3P级 150/150/300VA
0.2/ 3P/3P级 150/150/300VA
0.5/0.5/3P级 250/250/300VA
1a—1n/2a—2n/3a—3n/da—dn
0.2/0.5/1.0/3P级 80/80/80/100VA
高压电容器额定电容量C1
0.011892 μF
中压电容器额定电容量C2
0.062857 μF

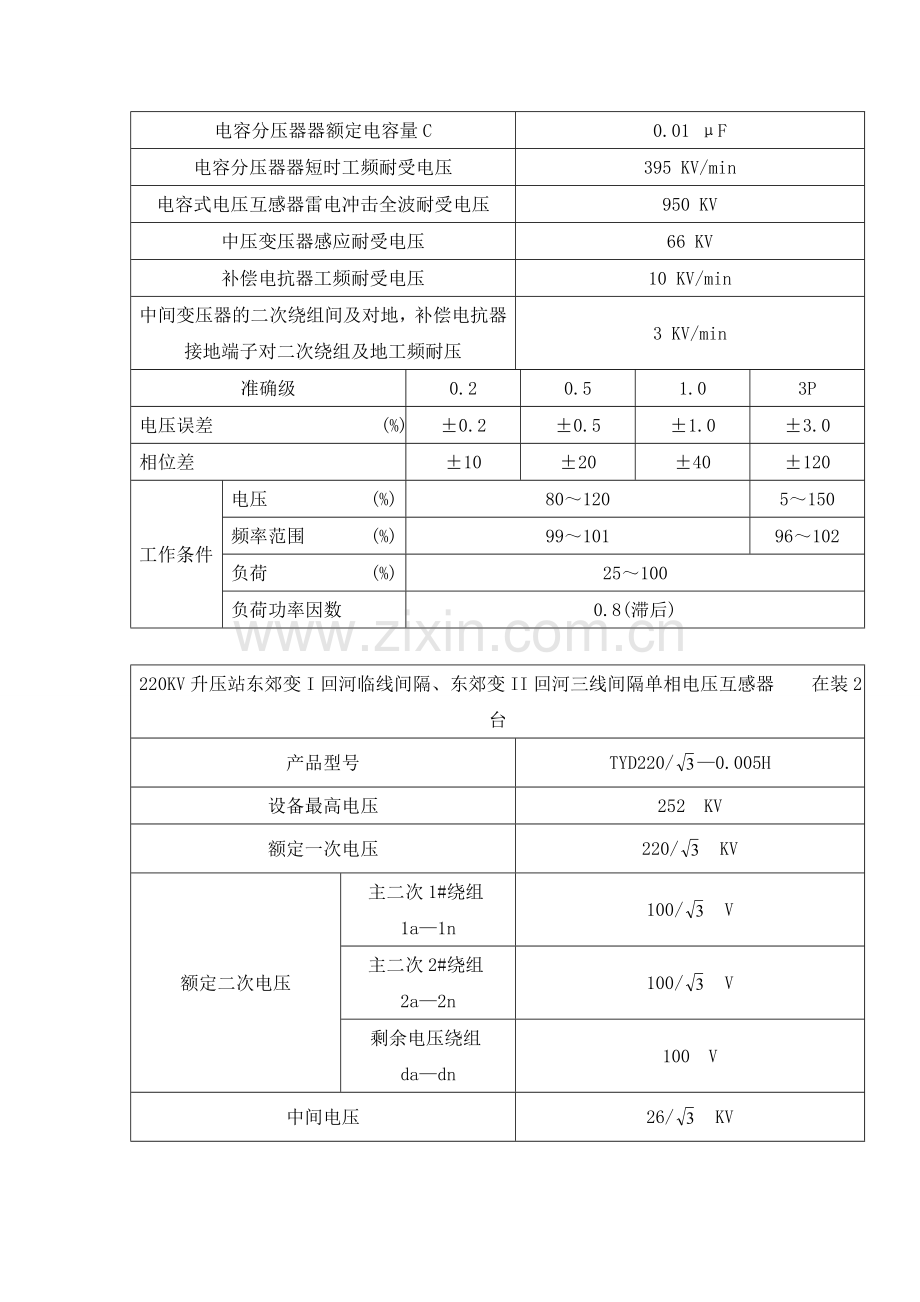

电容分压器器额定电容量C
0.01 μF
电容分压器器短时工频耐受电压
395 KV/min
电容式电压互感器雷电冲击全波耐受电压
950 KV
中压变压器感应耐受电压
66 KV
补偿电抗器工频耐受电压
10 KV/min
中间变压器的二次绕组间及对地，补偿电抗器接地端子对二次绕组及地工频耐压
3 KV/min
准确级
0.2
0.5
1.0
3P
电压误差 (%)
±0.2
±0.5
±1.0
±3.0
相位差
±10
±20
±40
±120
工作条件
电压 (%)
80～120
5～150
频率范围 (%)
99～101
96～102
负荷 (%)
25～100
负荷功率因数
0.8(滞后)

220KV升压站东郊变I回河临线间隔、东郊变II回河三线间隔单相电压互感器 在装2台
产品型号
TYD220/—0.005H
设备最高电压
252 KV
额定一次电压
220/ KV
额定二次电压
主二次1#绕组1a—1n
100/ V
主二次2#绕组2a—2n
100/ V
剩余电压绕组da—dn
100 V
中间电压
26/ KV
级次组合方式
准确级及额定输出
1a—1n/2a—2n/ da—dn
0.2/0.5/3P级 80/100/300VA
0.2/ 3P/3P级 80/100/300VA
0.5/0.5/3P级 100/200/300VA
0.5/ 3P/3P级 100/200/300VA
高压电容器额定电容量C1
0.0057 μF
中压电容器额定电容量C2
0.0423 μF
电容分压器器额定电容量C
0.005 μF
电容分压器器短时工频耐受电压
395 KV/min
电容式电压互感器雷电冲击全波耐受电压
950 KV
中压变压器感应耐受电压
45 KV
补偿电抗器工频耐受电压
10 KV/min
中间变压器的二次绕组间及对地，补偿电抗器接地端子对二次绕组及地工频耐压
3 KV/min
准确级
0.2
0.5
1.0
3P
电压误差 (%)
±0.2
±0.5
±1.0
±3.0
相位差
±10
±20
±40
±120
工作条件
电压 (%)
80～120
5～150
频率范围 (%)
99～101
96～102
负荷 (%)
25～100
负荷功率因数
0.8(滞后)

12.2.1 检修工艺
12.2.1.1 检修周期.项目
12.2.1.1.1 检修周期
12.2.1.1.1.1一般新投入运行设备运行后5年大修一次.以后每10年大修一次.
12.2.1.1.1.2每年春秋检各进行一次小修.
12.2.1.1.1.3电容式电压互感受器大修应在制造厂指导下进行,根据运行情况及预防性检查和试验结果,表明确有必要时才进行检修.
12.2.1.1.2检修项目
12.2.1.1.2.1检查整体密封情况。
12.2.1.1.2.2清扫瓷表面灰尘，油垢。
12.2.1.1.2.3均压环情况检查。
12.2.1.1.2.4进行规定的预防性试验。
12.2.2 质量标准
12.2.2.1瓷套表面清洁,无渗油漏油现象.
12.2.2.2在检修过程中不准倒置.
12.2.2.3如器身表面有轻微渗油,可适当调整法兰螺丝.
12.2.2.4电容式电压互感器上部均压环应水平,与器身同心.
12.2.2.5如器身漏油严重预试不合格,均应立即退出运行,做更换处理.
12.2.3 巡检项目
12.2.3.1 使用期间应经常检查产品的电气连接及机械连接是否可靠与正常，是否有渗漏油现象；尤其应注意电容器内油是否漏入油箱中，观察油表油位变化是否异常，如果发现渗漏油应及时与厂家联系修理。每年应测量一次电容分压器的电容值及介质损耗因数。
12.2.3.2 用来测量电容器的仪器的准确度应不大于2%，用来测量介损的仪器的分辨率应不大于0.1%，如果测量仪器的电容值超过产品安装后实测值或前一例行试验实测值的±2时，应进行准确级试验。
注意事项：
1 检查电压互感器的密封紧固螺栓、联接螺柱的牢固性，各引线联接的可靠性。
2 接地端必须可靠接地，因不接载波设备，电容分压器低压端子（δ端子）必须可靠接地。
3 电容式电压互感器运行时严禁将其二次侧短路。
4 严禁从电容式电压互感器二次侧进行励磁试验。从电容式电压互感器二次侧加压励磁，电容器易损坏。
5 严禁松开电磁单元、电容器上的密封用紧固螺栓，以免产生漏油及破坏真空度。
6 电容式电压互感器从线路上断开后，需将电容式电压互感器的高压导电部分通过接地棒多次放电后，试验人员方可接触。
7 严禁将电容分压器下节与电磁单元分离。
8 运输、储存过程中必须保持直立，并防止撞击等机械损伤。拆箱时应小心，防止损伤瓷套。
9 起吊时应用油箱上起吊孔进行起吊，不允许从电容器的顶部及电容器的瓷裙起吊，并注意防止电压互感器翻倒。
