地下室底板设滤水层石子滤水层做法
编辑   [删除该词条]
做法说明：
地下车库地面设置滤水层水。
工艺流程：
    素土夯实――垫层――底板――滤水层――隔离层――混凝土层――饰面层

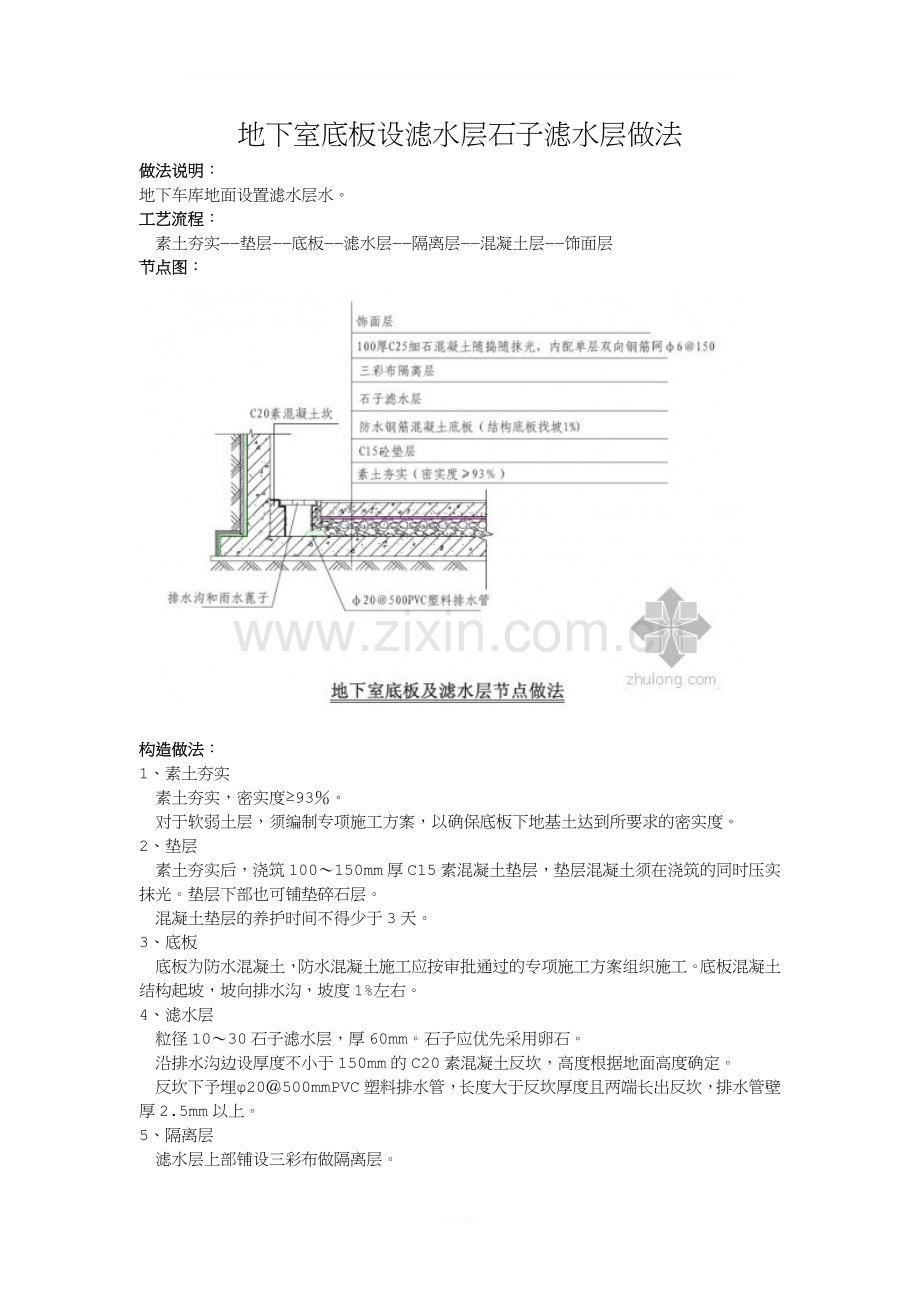

节点图：

构造做法：
1、素土夯实
    素土夯实，密实度≥93％。
    对于软弱土层，须编制专项施工方案，以确保底板下地基土达到所要求的密实度。
2、垫层
    素土夯实后，浇筑100～150mm 厚C15 素混凝土垫层，垫层混凝土须在浇筑的同时压实抹光。垫层下部也可铺垫碎石层。
    混凝土垫层的养护时间不得少于3 天。
3、底板
    底板为防水混凝土，防水混凝土施工应按审批通过的专项施工方案组织施工。底板混凝土结构起坡，坡向排水沟，坡度1%左右。
4、滤水层
    粒径10～30 石子滤水层，厚60mm。石子应优先采用卵石。
    沿排水沟边设厚度不小于150mm 的C20 素混凝土反坎，高度根据地面高度确定。
    反坎下予埋φ20＠500mmPVC 塑料排水管，长度大于反坎厚度且两端长出反坎，排水管壁厚2.5mm 以上。
5、隔离层
    滤水层上部铺设三彩布做隔离层。
6、混凝土层
    隔离层上浇筑100mm 厚C25 细石混凝土，内配φ6@150 单层双向钢筋网，混凝土层一次抹平压光。按柱距在柱中对应位置设缝，切缝深15mm、宽5mm。混凝土终凝后应立即浇水养护。
7、饰面层
    按设计要求施工饰面层，施工前应将防水混凝土表面清理干净。
质量控制点：
1、素土夯实
2、底板防水混凝土浇筑质量及找坡
3、底板混凝土养护
4、滤水层施工
5、排水沟坡度
