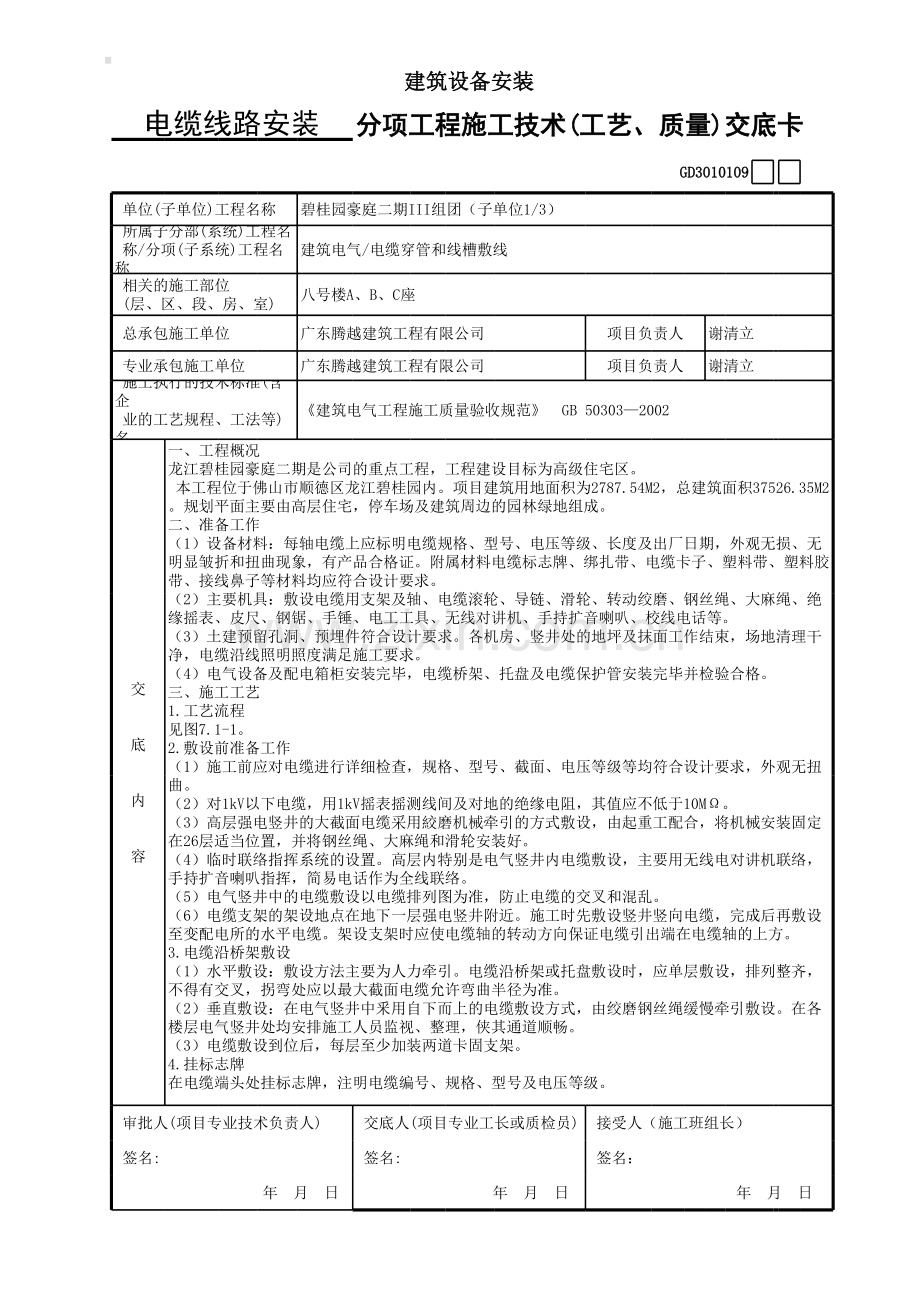

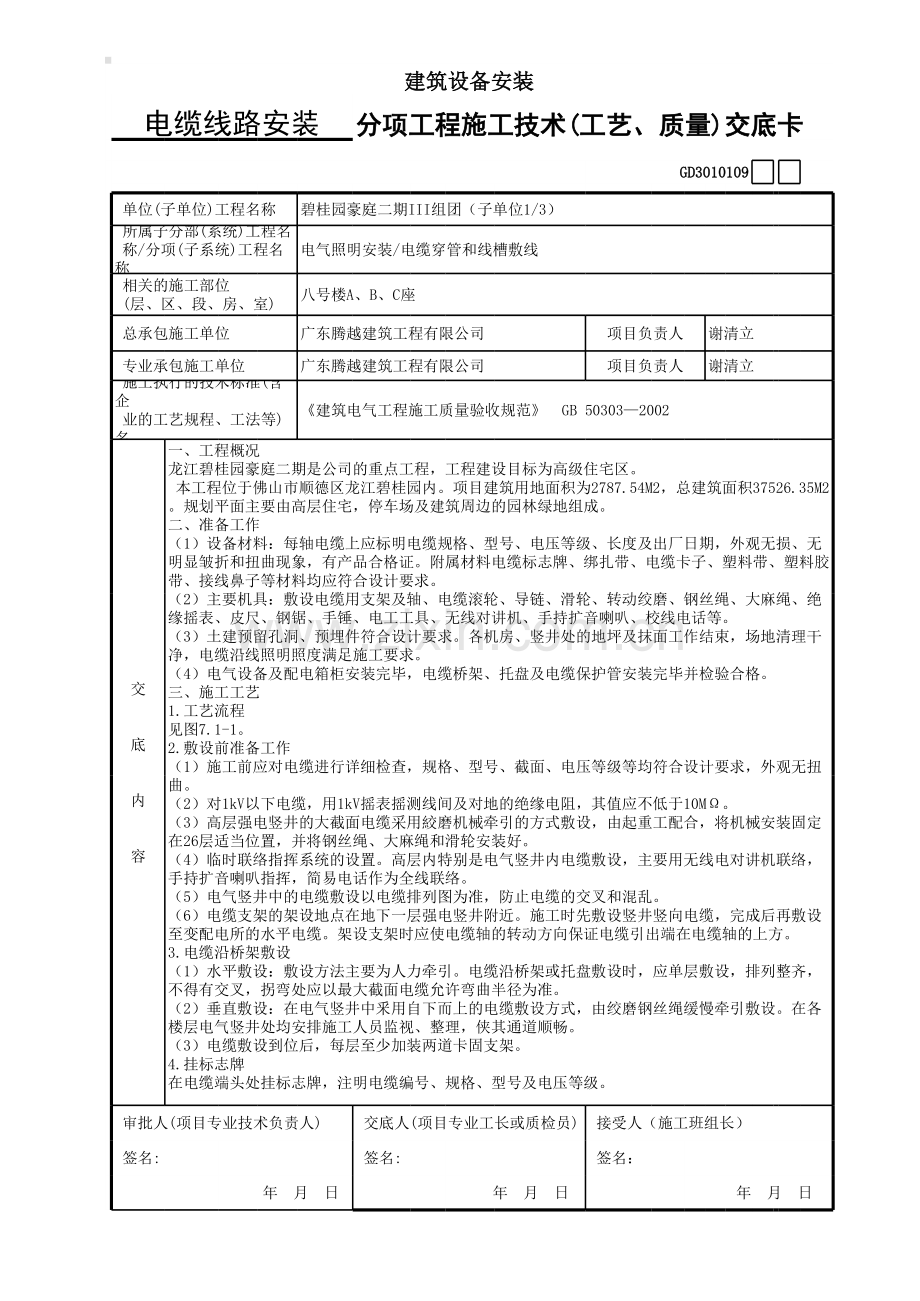

电缆线路施工技术交底卡.xls

建建筑筑设设备备安安装装电缆线路安装分分项项工工程程施施工工技技术术(工工艺艺、质质量量)交交底底卡卡GD3010109GD3010109 单位(子单位)工程名称碧桂园豪庭二期III组团（子单位1/3）所属子分部(系统)工程名 称/分项(子系统)工程名称建筑电气/电缆穿管和线槽敷线 相关的施工部位(层、区、段、房、室)八号楼A、B、C座 总承包施工单位广东腾越建筑工程有限公司项目负责人谢清立 专业承包施工单位广东腾越建筑工程有限公司项目负责人谢清立 施工执行的技术标准(含企 业的工艺规程、工法等)名 称及编号建筑电气工程施工质量验收规范 GB 503032002交底内容一、工程概况龙江碧桂园豪庭二期是公司的重点工程，工程建设目标为高级住宅区。本工程位于佛山市顺德区龙江碧桂园内。项目建筑用地面积为2787.54M2，总建筑面积37526.35M2。规划平面主要由高层住宅，停车场及建筑周边的园林绿地组成。二、准备工作（1）设备材料：每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，外观无损、无明显皱折和扭曲现象，有产品合格证。附属材料电缆标志牌、绑扎带、电缆卡子、塑料带、塑料胶带、接线鼻子等材料均应符合设计要求。（2）主要机具：敷设电缆用支架及轴、电缆滚轮、导链、滑轮、转动绞磨、钢丝绳、大麻绳、绝缘摇表、皮尺、钢锯、手锤、电工工具、无线对讲机、手持扩音喇叭、校线电话等。（3）土建预留孔洞、预埋件符合设计要求。各机房、竖井处的地坪及抹面工作结束，场地清理干净，电缆沿线照明照度满足施工要求。（4）电气设备及配电箱柜安装完毕，电缆桥架、托盘及电缆保护管安装完毕并检验合格。三、施工工艺1.工艺流程见图7.1-1。2.敷设前准备工作（1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级等均符合设计要求，外观无扭曲。（2）对1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻，其值应不低于10M。（3）高层强电竖井的大截面电缆采用絞磨机械牵引的方式敷设，由起重工配合，将机械安装固定在26层适当位置，并将钢丝绳、大麻绳和滑轮安装好。（4）临时联络指挥系统的设置。高层内特别是电气竖井内电缆敷设，主要用无线电对讲机联络，手持扩音喇叭指挥，简易电话作为全线联络。（5）电气竖井中的电缆敷设以电缆排列图为准，防止电缆的交叉和混乱。（6）电缆支架的架设地点在地下一层强电竖井附近。施工时先敷设竖井竖向电缆，完成后再敷设至变配电所的水平电缆。架设支架时应使电缆轴的转动方向保证电缆引出端在电缆轴的上方。3.电缆沿桥架敷设（1）水平敷设：敷设方法主要为人力牵引。电缆沿桥架或托盘敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。（2）垂直敷设：在电气竖井中釆用自下而上的电缆敷设方式，由绞磨钢丝绳缓慢牵引敷设。在各楼层电气竖井处均安排施工人员监视、整理，侠其通道顺畅。（3）电缆敷设到位后，每层至少加装两道卡固支架。4.挂标志牌在电缆端头处挂标志牌，注明电缆编号、规格、型号及电压等级。审批人(项目专业技术负责人)交底人(项目专业工长或质检员)接受人（施工班组长）签名:签名:签名：年 月 日 年 月 日 年 月 日建建筑筑设设备备安安装装电缆线路安装分分项项工工程程施施工工技技术术(工工艺艺、质质量量)交交底底卡卡GD3010109GD3010109 单位(子单位)工程名称碧桂园豪庭二期III组团（子单位1/3）所属子分部(系统)工程名 称/分项(子系统)工程名称电气照明安装/电缆穿管和线槽敷线 相关的施工部位(层、区、段、房、室)八号楼A、B、C座 总承包施工单位广东腾越建筑工程有限公司项目负责人谢清立 专业承包施工单位广东腾越建筑工程有限公司项目负责人谢清立 施工执行的技术标准(含企 业的工艺规程、工法等)名 称及编号建筑电气工程施工质量验收规范 GB 503032002交底内容一、工程概况龙江碧桂园豪庭二期是公司的重点工程，工程建设目标为高级住宅区。本工程位于佛山市顺德区龙江碧桂园内。项目建筑用地面积为2787.54M2，总建筑面积37526.35M2。规划平面主要由高层住宅，停车场及建筑周边的园林绿地组成。二、准备工作（1）设备材料：每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，外观无损、无明显皱折和扭曲现象，有产品合格证。附属材料电缆标志牌、绑扎带、电缆卡子、塑料带、塑料胶带、接线鼻子等材料均应符合设计要求。（2）主要机具：敷设电缆用支架及轴、电缆滚轮、导链、滑轮、转动绞磨、钢丝绳、大麻绳、绝缘摇表、皮尺、钢锯、手锤、电工工具、无线对讲机、手持扩音喇叭、校线电话等。（3）土建预留孔洞、预埋件符合设计要求。各机房、竖井处的地坪及抹面工作结束，场地清理干净，电缆沿线照明照度满足施工要求。（4）电气设备及配电箱柜安装完毕，电缆桥架、托盘及电缆保护管安装完毕并检验合格。三、施工工艺1.工艺流程见图7.1-1。2.敷设前准备工作（1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级等均符合设计要求，外观无扭曲。（2）对1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻，其值应不低于10M。（3）高层强电竖井的大截面电缆采用絞磨机械牵引的方式敷设，由起重工配合，将机械安装固定在26层适当位置，并将钢丝绳、大麻绳和滑轮安装好。（4）临时联络指挥系统的设置。高层内特别是电气竖井内电缆敷设，主要用无线电对讲机联络，手持扩音喇叭指挥，简易电话作为全线联络。（5）电气竖井中的电缆敷设以电缆排列图为准，防止电缆的交叉和混乱。（6）电缆支架的架设地点在地下一层强电竖井附近。施工时先敷设竖井竖向电缆，完成后再敷设至变配电所的水平电缆。架设支架时应使电缆轴的转动方向保证电缆引出端在电缆轴的上方。3.电缆沿桥架敷设（1）水平敷设：敷设方法主要为人力牵引。电缆沿桥架或托盘敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。（2）垂直敷设：在电气竖井中釆用自下而上的电缆敷设方式，由绞磨钢丝绳缓慢牵引敷设。在各楼层电气竖井处均安排施工人员监视、整理，侠其通道顺畅。（3）电缆敷设到位后，每层至少加装两道卡固支架。4.挂标志牌在电缆端头处挂标志牌，注明电缆编号、规格、型号及电压等级。审批人(项目专业技术负责人)交底人(项目专业工长或质检员)接受人（施工班组长）签名:签名:签名：年 月 日 年 月 日 年 月 日
