外墙真石漆施工组织设计.doc

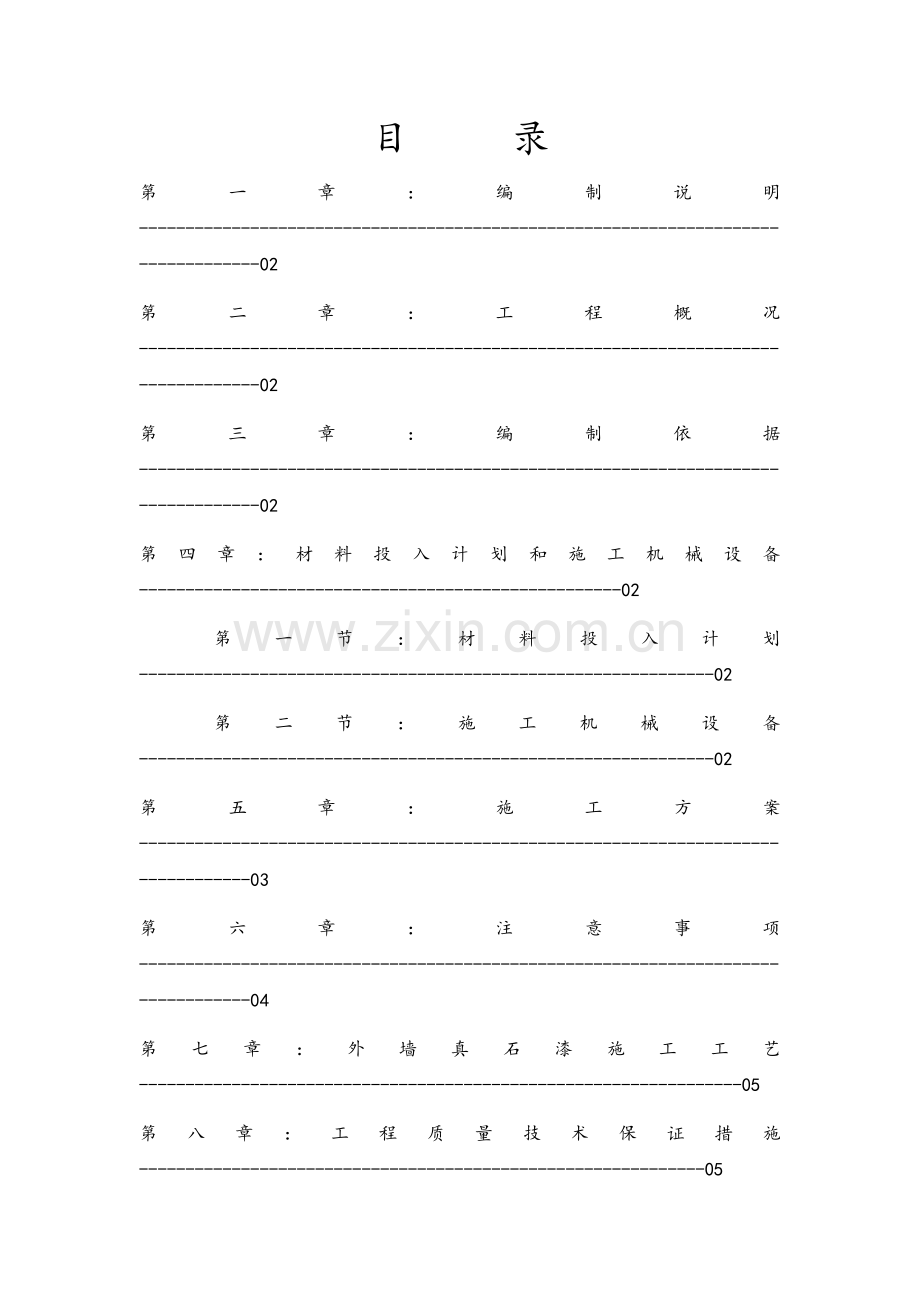

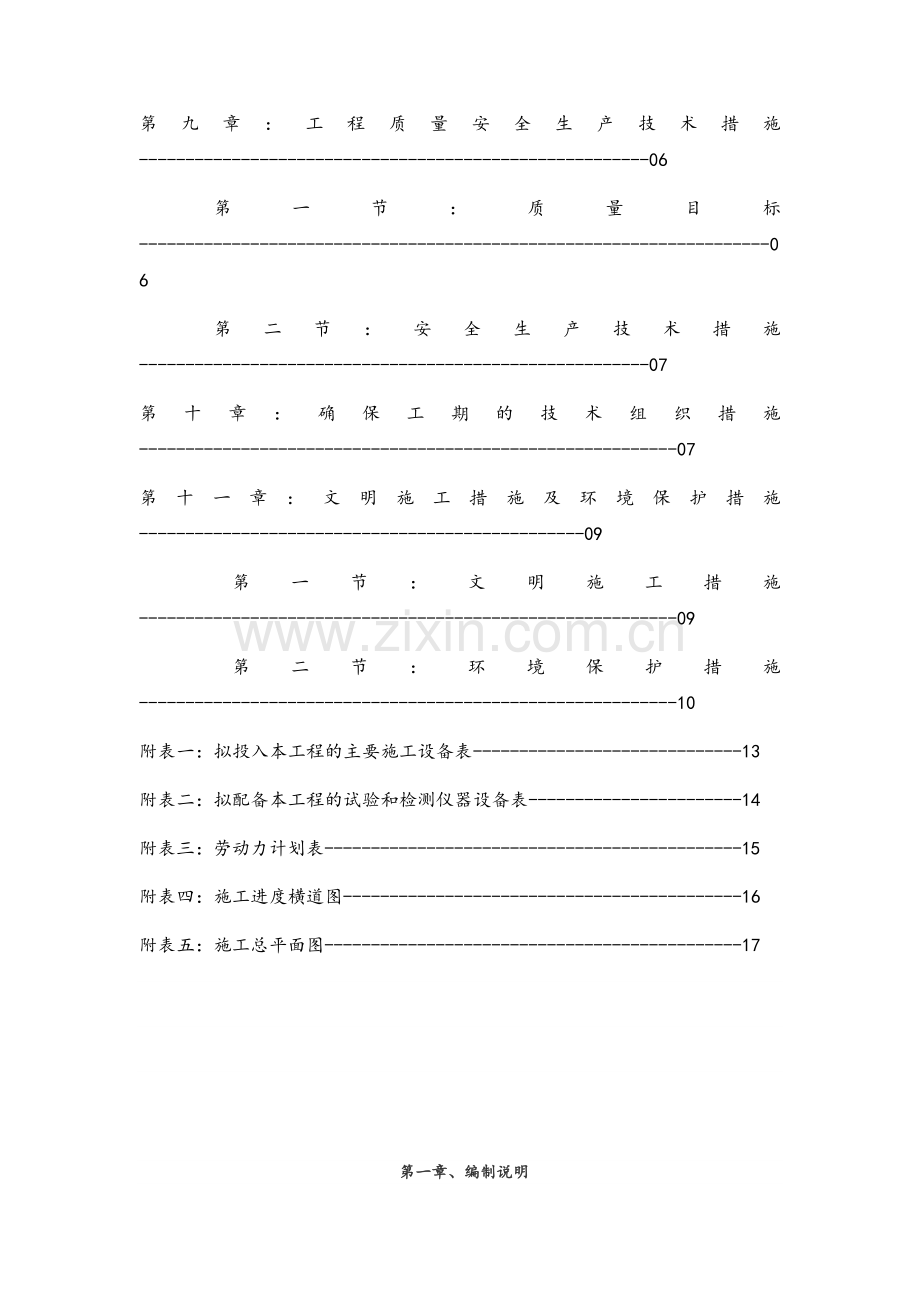

目 录
第一章：编制说明----------------------------------------------------------------------------------02
第二章：工程概况----------------------------------------------------------------------------------02
第三章：编制依据----------------------------------------------------------------------------------02
第四章：材料投入计划和施工机械设备----------------------------------------------------02
第一节：材料投入计划--------------------------------------------------------------02
第二节：施工机械设备--------------------------------------------------------------02
第五章：施工方案---------------------------------------------------------------------------------03
第六章：注意事项---------------------------------------------------------------------------------04
第七章：外墙真石漆施工工艺-----------------------------------------------------------------05
第八章：工程质量技术保证措施-------------------------------------------------------------05
第九章：工程质量安全生产技术措施-------------------------------------------------------06
第一节：质量目标--------------------------------------------------------------------06
第二节：安全生产技术措施-------------------------------------------------------07
第十章：确保工期的技术组织措施----------------------------------------------------------07
第十一章：文明施工措施及环境保护措施------------------------------------------------09
第一节：文明施工措施----------------------------------------------------------09
第二节：环境保护措施----------------------------------------------------------10
附表一：拟投入本工程的主要施工设备表-----------------------------13
附表二：拟配备本工程的试验和检测仪器设备表-----------------------14
附表三：劳动力计划表---------------------------------------------15
附表四：施工进度横道图-------------------------------------------16
附表五：施工总平面图---------------------------------------------17

第一章、编制说明
1、神木第十一中学外墙改造及绿化工程招标文件的一标段所示的全部内容。
2、真石漆作为外墙饰面关系重大，一流产品加上精心施工，才能使两者完美结合，创造一流样板工程。我们将按创杯工程的要求落实全方位质量管理体系，争取达到一流样板和规范工程。
第二章、工程概况
1、 工程名称：神木第十一中学外墙改造及绿化工程（一标段 ）
2、 工程地点：神木市
3、 工程规模：外墙真石漆面积为17511.2平方米
4、 计划工期：共 90 日历天

第三章、编制依据
1. 以真石漆样板颜色为施工依据。
2. 甲方提出的施工要求及技术交底。
3. 建筑装饰装修工程质量验收规范。(GB50210-2001)
4. 建筑工程施工现场管理规定。

第四章、材料投入计划和施工机械配备
第一节：材料投入计划
主要的材料：封底漆、水泥砂浆、真石漆、美纹纸、面漆、砂布、柔性腻子。
第二节：施工机械计划
1、 基层清理工具：刮刀、钢丝刷子、锤子、钻子、扫帚等。
2、喷涂(抹)机具：空气压缩机(0.8-1.2Mpa)，硬塑导气管(外径6mm)，手提斗式喷枪，手提式搅拌器，钢抹刀，2号毛刷。
3、面层处理工具：砂纸(40、60目)，洁净布。
4、垂直施工工具：吊篮10台
5、 辅助工具：挡板(0.3×1.0m)，料桶，料勺等。

第五章、施工方案
1、因本工程为改造项目，所以原面层处理相当关键，必须将原面层清理干净，方可进行下道工序。
2、检查原墙面平整度及线条是否顺直清晰，要求基层表面平整、干燥、无浮灰、沥青等污渍，且PH<10，含水率<10%。
3、旧水泥面应铲去浮层，确保基底牢固，清除墙面的杂质，对多孔质、粗糙基面，进行修补，再用砂轮磨平。
4、根据装饰的要求，用水泥砂浆或胶带纸将基面分割成所需图形(每个分割面最好不大于1.5m2。
5、底涂层施工
a.中和处理：用专用中和剂将碱性墙面进行中和处理，确保施工后的墙面不泛碱，其用量大约0.1-0.2kg/m2。
b.底漆施工：将中和处理后的墙面用清水冲净，待墙面干燥后，进行底漆施工，底漆用量0.15-0.20kg/m2。
c.底涂层可采用刷涂、滚涂或喷涂法施工。
6、主涂层(真石漆)施工：待底涂层完全干燥后(一般需4-6小时)，即可进行施工，根据不同的装饰要求，先进行试验喷涂，以确定施工所需的压力、喷枪口径及喷涂量，一般5kg/m2。
a.单色主涂层：分两次喷涂为宜。第一道涂膜未干燥前，即可喷涂第二道。
b.套色主涂层：可选用双管真石漆喷枪或单管真石漆喷枪分次喷涂外墙真石漆。
7、辅助处理：揭去分割胶带，根据装饰需要进行勾缝处理。
8、罩面层(罩光漆)施工：在主涂层完全干燥后(一般约需48小时)才能进行施工，可以刷涂或滚漆，罩光漆用量0.15-0.20kg/m2。
6、成品保护措施
6.1. 施工中各专业工种应紧密配合，合理安排工序，严禁颠倒施工。
6.2. 分格线、滴水槽、门窗框、管道、槽盒上残存料，应及时清理干净。
6.3. 其它工种作业时应不得污染或损坏窗台、门窗、玻璃、墙面，严禁踩踏窗口。
6.4. 严格禁止重物撞击墙面
6.5. 在施工中，将门窗及不施工部位遮挡保护。
6.6. 严禁从下往上的施工顺序，以免造成污染。
6.7. 用于防护、遮盖、围档的用品要保证质量;警示标志、警戒线等要正规、整齐;需准备必要的交通疏导设施。
6.8. 已施工完的成品，严禁蹬踩，以防污染。
6.9. 施涂时首先清理好周围环境，防止尘土飞扬而影响涂饰质量

第六章、注意事项
1、施工时，采用吊篮施工。
2、不喷涂部分及物件，应用挡板或纸张等隔开。
3、施工时气温应高于35℃，风力大于4级时不宜施工。主涂层喷涂24小时内应避免雨雪。
4、油性底漆、罩面漆属易燃危险品，施工时应严禁烟火。
5、主涂层施工完毕，工具应立即用水清洗。
6、油性底漆、罩面漆施工完毕，工具即用二甲苯等溶剂进行清洗。
7、在施工过程中，严禁在用料中随意加水稀释。

第七章、外墙真石漆施工工艺
1、施工工序墙面检查修补清理→墙面批腻子施工→抗碱封闭底漆施工→主涂层真石漆施工→修理勾缝→透明保护漆施工→清理场地。
2、 墙面施工工艺要求：
2、1、面要求平整、干燥(有10天以上养护期)，无浮尘、油脂及沥青等油污，墙基PH值<10，含水率<10%，并对整体墙面进行检查，是否有空鼓现象，并对多孔质、粗糙表面进行修补打磨，确保墙面整体效果。
2、2、墙面批腻子施工：用外墙专用腻子对墙面进行批刮，首先对局部不平整的墙面进行施工，后对整体墙面进行批刮，并用砂纸打磨，直至墙面平整为止。
2、3、抗碱封闭底漆施工：待上述工作完成后，采用抗碱封闭底漆进行施工，最好先滚涂，再用排刷刷一遍，防止漏刷，增强墙体与面涂的粘合强度及防水功能，底漆用量约0.1-0.15Kg/m2。
2、 4、主涂层真石漆施工：待底漆干燥后(25℃/12小时)，采用真石漆进行喷涂施工。施工采用专用喷枪进行喷涂施工，调节枪头孔径及气流，喷出所需效果即可。其用量为5-6Kg/m2。
2、5、勾缝修整施工：在施工结束后，对不良的墙面及时修整，对分割线进行勾缝，勾缝要求匀直，确保墙面整体美观。
2、6、透明保护漆施工：待上述工作全部结束后，采用金属漆专用罩面漆进行施工，可用辊筒在金属漆表面均匀的涂布即可，提高整体墙面的抗污自洁能力及抗水功能，增强整体效果。
2、7、清理场地，避免污染墙面。
第八章、工程质量技术保证措施
1. 开工前编制完善的施工组织设计，报甲方审批后，认真组织实施。
2. 严格按施工组织设计施工，对一些关键部位工程施工，由技术、质检人员重点检查，责任到人，现场施工达到最佳效果。
3. 认真实行全面质量管理办法，抓好质量管理的每一个过程。
4. 强化质量目标意识，特别是基层大面的平整度与边角的细部线条等处理工作必须认真做好。
5. 施工前，所用砂浆、涂料需要先搅拌均匀，可以采用电动手提机或搅拌机搅拌。
6. 施工时一定要注意墙面干燥，一般在即将下雨及下雨后6小时内停止施工。
7. 一般在摄氏5度以下不能进行施工，故在施工时要注意温度问题。
8. 施工时，每道工序完工后，都要组织有关人员进行自检，互检及检查，进行单项验收及分层验收。
9. 在涂装后涂层表面未干燥前，不得在周围进行各种粉尘作业工作，以免交叉污染。
10. 要严格做好产品及工具的保护工作。
11. 进行涂料作业时保证墙面颜色基本一致，分色线清晰，不允许搭色，露底现象。
12. 喷涂采用专用喷枪、等压、等距、等角度喷涂，避免漏涂、流坠、起皮、孔泡、皱纹、剥落等，涂膜外观须平整光滑，颜色基本一致。
13. 按工程进度要求配备足够的施工人员，按期保质完成工程。
14. 各分部工程完工后，即刻清理施工现场。场地卫生要做到无空桶、无污染、无废物，真正做到工完场清。
第九章、工程质量安全生产技术措施
第一节：质量目标
1、我公司将组织强有力的领导班子现场指挥，并始终坚持以质量求生存的服务宗旨，在多年的实际施工经验中，我公司已经形成了完善的质量保证体系，技术管理和质量管理制度一定能够保质保量地完成这项工程任务，确保工程质量合格率100%。
第二节：安全生产技术措施
1根据本工程的规模，成立以项目经理为首的安全生产管理小组，配置1名专职安全员，各生产班组设兼职安全员从事安全情况监督与信息反馈工作，从而建立起一套完整有效的管理体系。
2安全生产小组每周进行一次全面的安全检查，对检查的情况予以通报，严格奖罚，对发现的问题，落实到人，限期整改。在工程项目建立以项目经理为首、专职安全员、施工员、班组长、生产工人的安全管理网络。每个人在网络中都有明确的职责，项目经理是项目安全生产的第一责任人，专职安全员既是安全监督，也是所负责分项工程施工安全第一责任人。各班组长负责该班安全工作。这样就形成了人人注意安全、人人管安全的齐抓共管的局面。

第十章、确保工期的技术组织措施
1、工期目标：总工期 90 日历天（具体开工时间已业主正式通知为准）。
2、施工进度网络图（附后）
3、确保工期的技术组织措施
3、1、熟悉图纸。在开工前，组织有关技术人员认真学习设计图纸，通过图纸会审，对图纸不明确的地方及时征询设计人员的意见，从而达到熟悉图纸的目的。
3、2、以总进度计划为依据，编制各个阶段的结构进度计划、专业工程施工计划。统筹安排各专业工种的交替施工。
3、3、项目编制计划与安排工作时，要有预见性，力求把阻碍进度的各种因素消除在发生之前。
3、4、要求各工序严格按施工计划安排施工，对个别工序实际完成时间超出计划要求时，属非关键工序的要利用网络计划中的自由时差及时调整总体计划，属关键线路的需调整其它关键工序的计划时间，总之，务必要按拟定工期完成本工程。
3、5、进行施工技术交底和各工序工期交底，并落实责任到人。不但要有按期完成的要求，而且要有超前的意识。
3、6、在计划安排上分轻重缓急。
3、7、根据施工计划和现场实际施工进度，提前做好各类施工机械、各种材料和施工人员的进场计划，使各种人、机、物的进场有序，忙而不乱。
3、8、加强现场施工机械的维修保养，储备机械的易损件，同时组织机械的急修队,对施工机械出现的故障及时维修，保证施工机械的正常使用。
3、9、对施工的每一个工序严格自检，实行三级检查制度，即班组自检、班组之间交接检和质安员复检，把好质量关，减少返工现象。
3、10、建立项目组织管理机构
如果有幸中标该工程项目，建立以项目经理为首的管理层，推行项目法施工，承担整个工程项目施工过程中的质量、工期、安全、文明施工等的组织协调和管理等工作。项目班子设一名项目经理、一名项目技术负责人、设质安岗、材料岗、机械岗、后勤岗等。
3、11、制定奖罚措施
为充分调动项目全体员工的积极性，确保各控制点目标的实现，针对各控制点对项目制定奖罚措施。
3、12、加强计划管理
根据总工期按实际情况进一步细化施工进度计划，编制切实可行的月计划、周计划，确保施工计划的进一步落实。
根据阶段性控制目标，每周召开生产协调会，解决施工生产过程中影响施工进度的问题，如实际施工进度与进度计划有超前或拖后时，应对施工进度计划作适当调整，以适应总进度计划的要求。
实行“日报表”制，对每天的施工进度情况进行跟踪检查记录，并对照计划随时调整，确保各控制点目标的实现。
3、13、做好施工协调配合工作
在施工中，不但要按计划施工，而且要严格按照正常的施工程序进行施工，切不可为赶施工进度而违反施工程序打乱仗，影响整体工程施工进度。
3、14、施工机械、设备投入
选择性能优良的施工机械设备，合理布置，保证各种物质材料的加工运输及时到位，使现场施工按正常的施工程序进行，为施工进度作好可靠保证。
3、15、人、财、物计划和投入
根据施工图纸编制工程预算，并进行工料分析，然后按土建工程的施工进度计划编制相应的劳动力计划、材料计划、机械设备计划、资金计划等。
物资材料计划应明确物资材料的采购计划和进场时间等。现场的物资材料的储备要充分，特别是遇节假日，必须提前对物资材料进行准备，确保现场施工正常进行。
劳动力除了保证数量外，还要保证劳动力的质量，工程施工中拟选用技术熟练的技术工人进场施工，入场前应进行严格的培训和考核工作，考核不合格人员严禁进场施工。
机械设备使用计划制定后，要认真落实，在进场前要对机械设备进行维护、保养和试运转工作，保证机械设备正常运行。

第十一章、文明施工措施及环境保护措施
第一节、文明措施：
1、施工平面布局
施工现场总平面布置要在满足施工生产的条件下，充分地考虑到文明施工的各项要求，合理的利用现场的地形和地貌，做到科学利用、合理布置。
施工现场的场容：施工现场围档封闭严密、完整、牢固、美观、上口要平、外立面要直、高度不得低于2m，在大门的明显处设置统一式样的施工标牌。现场内作好排水措施，现场道路要平整坚实、畅通。
区域划分明确，施工区域和生活区域划分明确，并要求划分责任区，设标志牌分片包干到人，施工现场的各种标语牌，统一加工制作，字体要书写正确规范，工整美观并经常保持整洁完好。
2、场地硬底化
施工现场必须硬底化。现场场地在压实后全部用C15砼硬化，厚度为150mm，硬化时，注意在场地上留设3‰的排水坡度。现场周围均设置400×600 mm的排水沟，在大门入口处设冲洗槽和沉淀池，所有进出载重车辆均需要高压水冲洗轮胎。冲洗沟宽度300mm，上盖φ25钢筋焊接而成的栅板，沉淀池与冲洗槽、排水沟相连，另一端与市政污水管网相连，并派专人定期负责清掏淤泥。现场道路要求通畅整洁、无杂物乱堆放，并由专人负责经常打扫。
3、办公区域
我司的办公区域以及监理的办公区域，要求整洁、清新、优美，该区场地全部采用C15砼硬化，并设置洗手间、茶水间等基本设施，以及会议室等场所，并有保洁员专门负责打扫。
4施工现场的料具
施工现场各种料具按施工平面布置图指定位置存放，并分规格码放整齐、稳固，做到一头齐，一条线，高度不超过1.5m，散料应成堆，界限清楚，不得混杂，标识明确。
施工现场材料保管，应依据材料性能采取必要的防雨、防潮、防晒、防冻、防火、防爆、防损坏等措施，贵重物品、易燃、易爆和有毒物品要及时放库，专库专管，加设明显标识，并建立严格的领退料手续。
各项施工操作要做到活完料净场地清，现场内按平面图的位置设立垃圾站,并及时集中分拣、回收、利用、清运，施工现场节约用水用电，消灭长流水长明灯现象。
施工现场严格实行限额领料，领退料手续齐全，进出场材料要有严格的检验制度和必要的登记手续，并建立健全材料节约台账。
第二节、环境保护措施
1、扬尘控制措施
1、主要扬尘源：裸露场地产生的扬尘；易散落、易飞扬的细颗粒散体材料运输、存放引起的扬尘；建筑垃圾的存放、运输产生的扬尘；
2 、裸露地面产生扬尘控制
现场临时道路，采用混凝土硬化处理；其它裸露场地进行临时绿化或进行淋水降尘处理；施工土方采用密目网进行覆盖。
3、易散落、易飞扬细颗粒散体材料引起扬尘控制。
散体材料运输：水泥、白灰等易飞扬物、细颗粒散体材料在运输时要严密遮盖，防止遗洒；进入现场后，必须存放在库房内。严禁超载运输，对意外原因产生的遗撒及时处理。
小颗粒物料临时存放：设置封闭的库房或用围挡、苫布等进行封盖。
4、建筑垃圾的存放、运输产生的扬尘控制
建筑物周围外设密目安全网封闭，坚持工完场清，及时将施工中产生的废弃物清理至垃圾堆放场。
定期清理外脚手架上的建筑垃圾。
建筑垃圾密闭贮存，施工垃圾应及时用封闭式专用垃圾车运输或采用容器吊运、袋装，严禁随意凌空抛撒。
5、工地出口设冲洗设施，运输车辆驶出施工现场要将车轮和槽帮冲洗干净。
2、防止水污染
1、雨水管理
开工前，项目部协助业主与市政管理部门进行联系，得到批准后将现场的雨水管网与市政管网连通。
确保排入市政管网的雨水未被化学品、油品等污染且无固体废弃物。
确保雨水管网与污水管网分开使用，严禁将非雨水类的其它水体排进市政雨水管网。
2、污水管理
厕所污水控制：厕所设化粪池，污水经化粪池沉淀后进入现场临时污水管网。
施工污水控制：施工现场建立临时污水管网，在最后出口处设置沉淀池，污水经沉淀后直接排入现场污水管网。
洗车污水：现场出口处设置污水沉淀池，经沉淀后直接排入市政污水管网。
沉淀池每周清理一次，清理出的泥沙按无毒无害废弃物进行处理。
3、生活废水管理
食堂严禁将食物加工废料、食物残渣及剩饭剩菜等倒入下水道，使用无磷洗涤剂清洗餐具。食堂设隔油池，每半月清理一次。
生活废水由专用管线引送，经市政管理部门批准后与市政污水管网连接。
4、污水监测
委托环保部门对现场经过处理排放的废水水量、水质进行监测，留存监测报告。
3、防止施工噪音污染
3.1 施工现场的主要噪声源
拆脚手架、砂轮机打磨、无齿锯切制、电动工具等。
3.2 施工阶段噪声控制
使用电动工具时及时在钻头上注油或水。
材料的现场搬运应轻拿轻放，严禁抛掷，减少人为噪音。
3.3噪声监测
项目部设专人负责施工现场场界噪声测量，并填写噪声测量记录。
各阶段施工开始后3日内进行一次测量，进入正常阶段再测量。

附表一：拟投入本工程的主要施工设备表

序号
设备名称
规格型号
数量
国别产地
制造年份
额定功率（KW）
生产能力
用于施工部位
备注
1
空气压缩机
v-0.6/10
4
国产
2017.12
3

面层喷涂

2
手提斗式喷枪
萨德W-101
16
国产
2018.02

面层喷涂

3
手提式搅拌机
TJ3
6
国产
2017.11
2

4
角磨机
博世TW6700
6
进口
2017.12
0.6

原墙面打磨

5
吊篮

ZPL630
8
国产
2017.08
2X1.5

6
发电机

忆发
1
国产
2017.09
75

附表二：拟配备本工程的试验和检测仪器设备表

序号
仪器名称
型号
数量
国别产地
制造年份
已使用台时数
用途
备注
1
经纬仪

DJD2-JCL
1台
国产
2017.11

2
水准仪

GOL32D
2台
国产
2017.06

3
卷尺

100M
3把
国产
2018.02

4
检查尺

2M
12根
国产
2018.01

附表三：劳动力计划表
单位：人
工种
2018.03
2018.04
2018.05

测量放线工
4
4
4

吊篮安装工
6
6
6

配料工

4
4
4

电工

2
2
2

油漆工

18
18
18

普工

6
6
6

合计
40
40
40

附表四：施工进度横道
