电磁兼容性报告结果分析.pptx

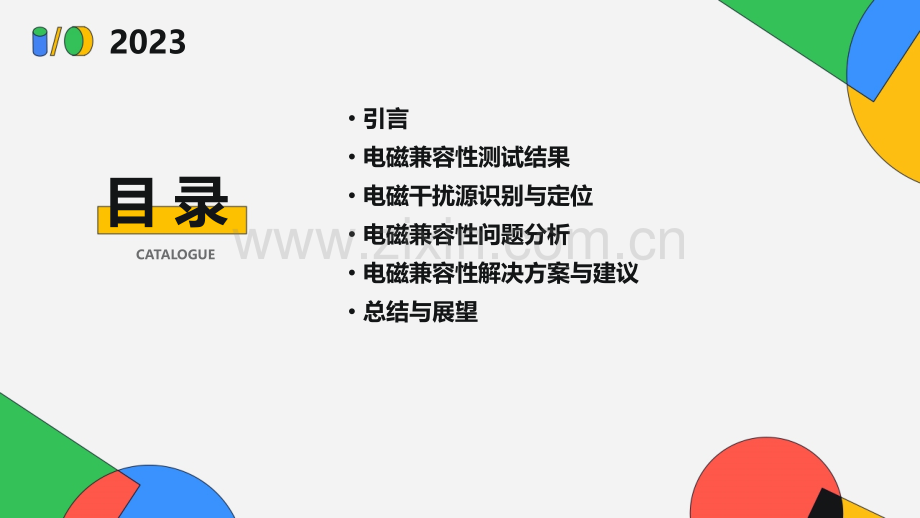

电磁兼容性报告结果分析2023REPORTING引言电磁兼容性测试结果电磁干扰源识别与定位电磁兼容性问题分析电磁兼容性解决方案与建议总结与展望目 录CATALOGUE2023PART 01引言2023REPORTING评估电子设备的电磁兼容性（EMC）性能，确保其在电磁环境中能够正常工作且不对其他设备造成干扰。随着电子技术的快速发展，电磁干扰问题日益突出，电磁兼容性成为电子设备设计和生产中的重要考虑因素。报告目的和背景背景目的电磁兼容性概述定义电磁兼容性是指电子设备在电磁环境中能够正常工作，且不对该环境中任何其他事物构成不能承受的电磁干扰的能力。重要性电磁兼容性是电子设备质量的重要指标之一，对于保证设备性能、提高设备可靠性、降低维护成本等方面具有重要意义。分析范围本报告主要针对电子设备的辐射发射、传导发射、辐射抗扰度、传导抗扰度等方面进行电磁兼容性分析。分析方法采用理论计算、仿真模拟和实验测试相结合的方法，对电子设备的电磁兼容性进行全面评估。其中，理论计算主要依据电磁场理论，仿真模拟采用专业的电磁仿真软件，实验测试则依据相关标准和规范进行。分析范围和方法PART 02电磁兼容性测试结果2023REPORTING电磁屏蔽室，温度控制在232，湿度控制在50%5%RH。测试环境频谱分析仪、电磁干扰接收器、信号发生器、功率放大器等。测试设备包括各类电子产品，如手机、平板电脑、电视机等。被测设备测试环境和设备详细记录了被测设备在不同频率下的电磁辐射和抗干扰能力数据。测试数据通过柱状图、折线图等方式直观展示测试数据，便于分析和比较。图表展示对测试数据进行统计和分析，计算平均值、最大值、最小值等指标。数据处理测试数据和图表电磁辐射情况被测设备的电磁辐射水平均符合国家相关标准，未出现超标现象。抗干扰能力被测设备在受到外部电磁干扰时，能够保持正常工作状态，抗干扰能力较强。问题及改进建议针对部分设备在特定频率下存在的电磁兼容性问题，提出了相应的改进建议和措施。例如，优化电路设计、增加电磁屏蔽材料等。结果初步分析PART 03电磁干扰源识别与定位2023REPORTING自然干扰源人为干扰源辐射干扰源传导干扰源干扰源类型及特点如雷电、静电等，具有不可预测性和瞬时性。通过空间辐射传播干扰信号，如无线电发射设备。如电子设备、电力线等，具有复杂性和多样性。通过电路传导传播干扰信号，如电源线上的噪声。利用频谱分析仪对电磁信号进行频率、幅度等参数的分析，识别干扰源的类型和特征。频谱分析法波形分析法相关分析法专家系统法通过观察电磁信号的波形特征，判断干扰源的性质和传播途径。利用相关函数或相关系数分析电磁信号之间的相关性，确定干扰源的位置和影响范围。基于专家经验和知识库进行推理判断，辅助识别干扰源。干扰源识别方法在近场区域内测量电磁场分布，确定干扰源的位置和辐射特性。近场测量法在远场区域内测量电磁辐射强度，推算干扰源的距离和方位。远场测量法利用不同位置接收到干扰信号的时间差，计算干扰源的位置。时差定位法利用干扰信号在不同位置的幅度和相位信息，进行干扰源的定位。幅相定位法干扰源定位技术PART 04电磁兼容性问题分析2023REPORTING高速数字电路信号完整性高速数字信号的反射、串扰等现象可能导致信号失真，影响设备性能。设备内部辐射与传导干扰设备内部元器件及电路可能产生辐射或传导干扰，影响其他电路或元器件的正常工作。布局与布线问题元器件布局不合理、信号线与电源线混布等，可能加剧电磁干扰。电源电路设计不合理如电源滤波不足、地线设计不当等，可能引发电磁干扰（EMI）问题。设备内部电磁兼容性问题设备间信号传输干扰不同设备间信号传输可能相互干扰，如无线通信设备间的同频干扰、邻频干扰等。设备间电源线传导干扰设备间通过电源线相互连接时，可能因电源线传导干扰而影响彼此的正常工作。设备间辐射干扰设备间通过空间辐射相互干扰，如雷达、无线电通信等设备间的相互干扰。接地不当导致的地电位差不同设备接地处理不当，可能引发地电位差，导致设备间出现干扰。设备间电磁兼容性问题外部电磁场辐射如雷电、无线电广播、移动通信基站等外部电磁场辐射可能对设备产生干扰。外部电源线传导干扰外部电源线可能受到电网中的谐波、浪涌等干扰，进而传导至设备内部。静电放电（ESD）影响人体或物体带有的静电在接触设备时可能放电，对设备电路产生干扰甚至损坏。电磁脉冲（EMP）冲击如核电磁脉冲、雷电电磁脉冲等外部电磁脉冲可能对设备产生严重冲击和干扰。外部环境对电磁兼容性的影响PART 05电磁兼容性解决方案与建议2023REPORTING优化电路设计选择符合电磁兼容性标准的元器件，降低设备自身的电磁辐射。选用低辐射元器件加强滤波措施设备内部屏蔽01020403对重要电路部分进行屏蔽处理，减少电磁干扰的传播。采用合理的电路布局和接地方式，降低电路之间的干扰。在关键电路部位增加滤波器，滤除高频干扰信号。设备内部电磁兼容性优化措施设备布局优化合理布置设备位置，减少设备间相互干扰的可能性。采用电磁隔离技术在设备间传输信号时采用电磁隔离技术，降低干扰。设备接口标准化统一设备接口标准，减少因接口不匹配引起的电磁干扰。设备间协同工作通过设备间的协同工作，降低整体电磁干扰水平。设备间电磁兼容性协调方案外部电磁屏蔽对设备外部进行电磁屏蔽处理，减少外部电磁干扰的侵入。避免将设备放置在强电磁干扰源附近，如高压线、无线电发射台等。合理选择设备工作环境对设备所处电磁环境进行评估，了解电磁干扰的来源和强度。电磁环境评估对设备进行良好的接地处理，降低地电位差引起的电磁干扰。接地处理外部环境电磁兼容性应对策略PART 06总结与展望2023REPORTING报告总结01本次电磁兼容性测试全面覆盖了产品各个模块，确保了整体性能评估的准确性。02测试结果显示，产品在电磁干扰和电磁敏感度方面均表现良好，符合相关标准和规范。通过对测试数据的深入分析，我们成功识别了潜在的问题点，并给出了相应的改进建议。03VS本次测试工作成功验证了产品的电磁兼容性，为产品的市场推广和应用提供了有力支持；同时，我们也积累了丰富的测试经验和数据，为后续产品研发提供了宝贵参考。不足在测试过程中，我们发现部分测试设备的精度和稳定性有待提高，这可能会对测试结果产生一定影响；此外，我们在数据分析方面还存在一定的局限性，需要进一步加强相关能力建设。成果工作成果与不足123针对本次测试中发现的问题和不足，我们将持续改进测试方法和流程，提高测试效率和准确性。我们将进一步加强与相关标准和规范的对标工作，确保产品始终符合最新的电磁兼容性要求。未来，我们将积极探索新的电磁兼容性测试技术和方法，以满足不断升级的产品需求和市场变化。后续工作展望THANKS感谢观看2023REPORTING
