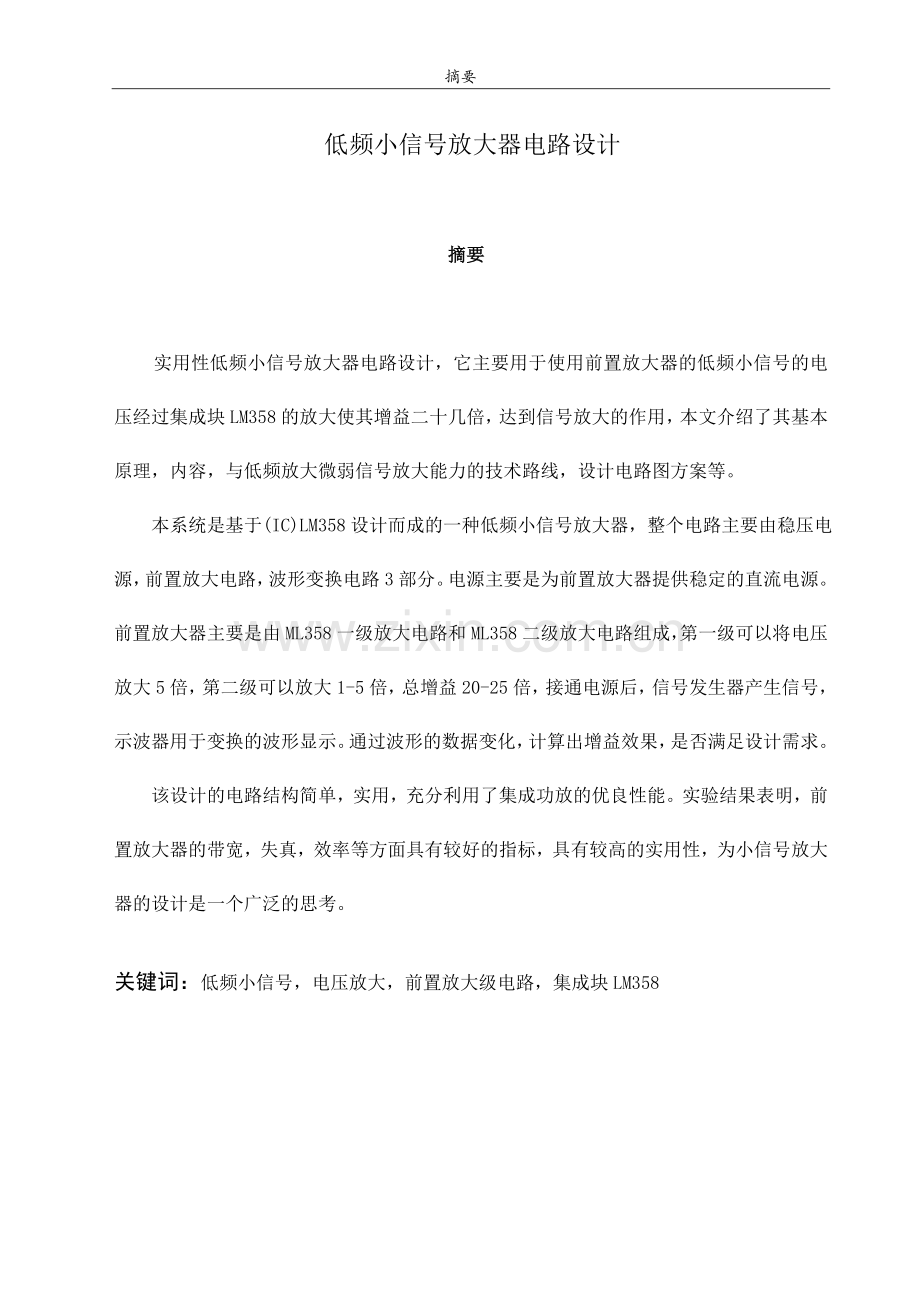

1、摘要 低频小信号放大器电路设计 摘要 实用性低频小信号放大器电路设计,它主要用于使用前置放大器的低频小信号的电压经过集成块LM358的放大使其增益二十几倍,达到信号放大的作用,本文介绍了其基本原理,内容,与低频放大微弱信号放大能力的技术路线,设计电路图方案等。 本系统是基于(IC)LM358设计而成的一种低频小信号放大器,整个电路主要由稳压电源,前置放大电路,波形变换电路3部分。电源主要是为前置放大器提供稳定的直流电源。前置放大器主要是由ML358一级放大电路和ML358二级放大电路组成,第一级可以将电压放大5倍,第二级可以放大1-5倍,总增益20-25倍,接通电源后,信号发生器产生信号,示波

2、器用于变换的波形显示。通过波形的数据变化,计算出增益效果,是否满足设计需求。该设计的电路结构简单,实用,充分利用了集成功放的优良性能。实验结果表明,前置放大器的带宽,失真,效率等方面具有较好的指标,具有较高的实用性,为小信号放大器的设计是一个广泛的思考。关键词:低频小信号,电压放大,前置放大级电路,集成块LM358第1章 绪论 Design of low frequencysmall signal amplifier Abstract: The utility of low frequency small signal amplifier circuit design, it is mainl

3、y used for voltage low frequency small signal using a pre amplifier after amplification integrated block LM358 has gain 20 times, achieve signal amplification effect, this paper introduces the basic principle, content, and low frequency amplification technology route of weak signal amplification abi

4、lity, circuit design scheme. The system is based on (IC) a low frequency small signal amplifier LM358 designed, the whole circuit is mainly composed of a regulated power supply, preamplifier circuit, a waveform transform circuit 3 parts. The power supply is mainly to provide a stable DC power for th

5、e preamplifier. The preamplifier is mainly composed of ML358 amplifier and ML358 two stage amplifier circuit, the first stage of the voltage can be magnified 5 times, second can be magnified 1-5 times, 20-25 times of the total gain, power, signal generator generates a signal, oscilloscope is used to

6、 transform the waveform display. By the waveform data changes, calculated the gain effect, whether meet the design requirements. The design of the circuit structure is simple, practical, make full use of the excellent performance of the integrated amplifier. The experimental results show that, the p

7、re amplifier bandwidth, distortion, has better efficiency indicators, and has higher practicability, designed for small signal amplifier is a broad thinking.Keywords:Lowfrequency smalsignal,voltage amplification,preamplifiercircuit,Integrated block LM358 第2章 设计方案分析 目 录第1章 绪论1前言31.1课题研究背景31.2课题主要研究内容

8、4 第2章 设计方案分析52.1设计任务62.2设计分析.7 2.2.1设计技术指标.7 2.2.2集成块LM358的介绍.82.3 LM358概述.9 2.3.1 LM358的原理与应用.9 2.3.2 LM358行情介绍.10第3章 前置放大器的设置原理描述.103.1总体方框图设计 .113.2方案设计与论证.123.3前置放大电路设计. 133.4 电压跟随器电路设计 .16第4章 软件介绍 . 174.1 proteus仿真软件概述 19第5章 系统的软硬件调试.225.1实验电路功能的测试235.2硬件调试23 5.2.1上电前的调试.23 5.2.2 上电调试 . 245.3 各

9、模块调试 . 245.4整机调试25第6章详细元器件清单 .256.1电路图汇总266.2实验仪器清单266.3实验元器件清单如下表27结论 27致谢28参考文献 31附录 32 第1章 绪论 前言 在科学研究和工程实践中,经常遇到的微伏级信号的检测有问题,如材料分析的地震波速度,测定,测量卫星信号接收器的荧光强度,红外检测的生物信号测量等。微弱信号测量技术的检测是一项综合技术的分支,它利用电子方法,信息理论和物理,分析噪声的原因与规律,被测信号的特征和相关性,并恢复检测弱信号的背景噪声掩盖的。无论什么样的弱信号检测技术需要对信号进行预处理,然后通过A/D采样,送入计算机进行处理。 信号的预处

10、理包括前置放大电路,放大电路,滤波电路,由四部分组成的直流电源电路中。高输入阻抗的前置放大器电路,噪声系数小,中间放大电路需要高倍放大,滤波电路,完成了初步的滤波去噪,为提供稳定的直流电压的直流电源电路。本文的前置放大电路的设计与制作,主要内容和要求:1种放大电路的优缺点,确定前置放大电路方案,并绘制出图;2仿真电路原理图,平面布置图;3电路装配,调试,测试,并与其他电路连接。 低频小信号放大器的消费产品的设备不仅是必不可少的,而且还广泛应用于控制系统和测量系统。低频小信号放大器是一种技术,几十年来一直非常成熟的领域,人们付出不懈的努力,无论是从技术线路或元件,和思想认识都有了长足的进步。管目

11、前市场上放大器价格很低,但至少有几,超过几千元的价格还是让人有些不情愿的,本文给出了一个简单的频率低、实用的设计方法,小信号放大器,生产成本低,并给出了测试结果,提供了一种实用方案。前置放大器可以由单独的组件,也可以由集成电路放大由分离元件,如果电路是适当的组件,一个很好的选择,参数设置,性能优越,使调试好,然后表现将优于集成运算放大器,但从价格方面,本文选择集成运算放大器使。 因此本论文的设计,注重的是与实际相结合,有一定的实用性,是现代低频小信号放大器设计的一大发展趋势。1.1 课题研究背景: 随着科学技术的发展,信息获取!调试!传输已成为信息领域的一项关键技术!作为信息技术的三大支柱之一

12、,传感与检测技术已渗透到人类的科学研究!课程实践和日常生活的各个方面,和传感器的感觉通常是非电气量,如压力,温度位移的浓度!速度,并能把这些非电量电可以输出,如电压值,电流值的电荷,由传感器非电参数转换成电力,还需要经过放大处的一些分析进入后续处理单元;在传感器的输出信号以及微弱直流信号,近似。易受噪声干扰,该干扰的噪声源产生的外因是电路本身的噪声引起的,所以为了能有效地提取有用信号的传输和处理,此外,该传感器的输出信号也需要信号调理后,放大,滤波等一列降低噪声,信号放大,传感器检测外部信号,输出信号与弱,他们中的许多人是在毫伏级不例如,在微伏的体表心电图,在输出电压毫伏计,这些信号。在小小的

13、,如何将这些小信号放大可以对付,他们必须扩大到几百毫伏即使伏级是一些数字仪表显示,这些问题需要解决的是放大电路。 根据不同的应用条件,并对不同类型的“放大电路设计;电子技术/放大,有两层含义:一是微弱信号放大到人所需的值来人来;二是信号波形的要求不能被放大失真,一些电子系统需要较大的功率输出,如家庭中的音响系统往往需要对音频信号功率砖或瓦数十数;这个信号通常更大的功率放大器,输入信号的振幅是比较高的,在扩增过程损坏的由噪声,输出信号无失真;对同类传感器弱信号输出装置,涉及小信号放大和分析;由于信号是弱的,脆弱的噪声污染,这些噪声主要由环境噪声!电路元器件自身产生的噪声即本底噪声和小信号的幅值很

14、小,一般数量级在毫伏级别,频率也很低,近似于直流信号”所在需要适当的放大,还需要能够有效地抑制噪声,因此,放大器的参数更高的要求,特别是噪声,因为小幅度是很容易受外界噪声的干扰,不易携带将有用的信号”现在,使用电路有两种,一种是离散的电路,使用一个晶体管,另一种是集成电路路,是集成芯片组件”在十二月一日1948晶体管的使用是出世98胡贝尔实验室,然后在1960,晶体管仅用于作为一个独立的装置,在1985由德克萨斯大学美国该仪器设计的第一个集成电路,是锗半导体的实现,在同一时期,美国的仙童半导体随着硅半导体集成电设计公司,然后结型场效应晶体管和MOS管得到了迅速的发展,自那时以来,电子电路的尺寸

15、越来越小,越来越多的小型化,一体化也越来越高。 现在多用集成放大器,晶体管在”也是一个芯片由于其离散晶体管优越的性能和使用在高端领域,如音响,先进的助听器”目前,大多数的放大电路是采用集成运算放大器中,由于其高增益(高达60个180db),输入电阻大(千欧兆秒差距TENS)低输出电阻(欧洲),常见的模式抑制比,同时集成放大器的类型很多,不同功能的电路不同的种类,广泛的应用,它广泛用于非常微弱信号检测”,由于信号幅值很小,高输入阻抗低偏置的差分输入放大器的小信号检测的特殊性,但目前,集该放大器具有一些问题:如使用阶段之间的直接耦合的集成电路,参数补偿电路采用放大了 2 的温度漂移,所以在抑制噪声

16、方面的集成电路还需要更多的研究由于物理量传感器的测量范围是非常广泛的。根据传感器的工作原理不同进行分类。1.2 论文主要研究内容: 由于集成运算放大器是目前广泛使用的小信号放大电路,通常是由高精度、LM358运算放大器的噪声!LM358,但这些都集成放大器的输入阻抗抗高频特性,控制电源电压,晶体管电路由分立元件的使用自由的设计,在同一时间指数和正当程序,可控”基地集成三极管阻力比分立元件更大,低频噪声优于离散元,除了集成电路和报纸道发现等离子体噪声”但是现在由于集成电路的快速发展,性能完善,增益高输入阻抗,也增加了,更稳定, 所以小信号放大电路的设计,采用离散电路集成电路来实现,有效地从噪声信

17、号的角度,从信号源中提取有用的信号放大处理的数量是非常必要的”在本文中,通过对目前现有的传感器放大电路的实现研究,发现集虽然集成运算放大器,功率放大器电路具有一些优点,如体积小,集成度高,直接耦合电路的形式,减少错误,但由于技术原因,本体集成三极管阻力比分立元件更大,低频噪声除了集成电路比分立元件i5 ”报告发现,等离子体噪声,噪声的电路结构类似的分立元件在2 - 5次 5 “这是分立元件组成的电路,是立的静态工作点设计,电路级联形式,根根据实际需求可以单独调整组件的参数,增益,阻抗,噪声和其他设计指标的比较灵活的参数调整,如果合理,可以实现良好的性能,所以两个电路各有利弊,对两电路的研究和探

18、讨都很有必要,本论文就是对电路方案都进行了详细分析,放大电路设计指导实践”。 该课程设计采用LM358集成块放大器对信号进行两级放大,使其增益到二十倍,满足信号放大的设计需求。 第2章 设计方案分析2.1 设计任务 (1)1.根据具体设计课题的技术指标和给定条件,确定方案论证和电路图的设计, PCB的制作,要求条理清晰、方案合理正确、步骤完整; (2)查询有关文献资料了解原理,并能正确选择有关元器件和参数,设计电路图并对设计方案进行仿真; (3)完成预习报告,报告中要有设计方案,设计电路图,还要有仿真结果图; (4)进行电路实验,调整电路; (5)撰写课程设计报告最终的电路图、仿真结果以及调试

19、过程中遇到的问题和解决问题的方法。2.2设计分析 本课题主要利用前置放大器对低频小信号进行放大,基于(IC)LM358设计而成的一种低频小信号放大器,输入信号先基于LM358进行一级放大后再进行二级放大,经过电压跟随器获得放大后输出信号,可以通过定位器调节放大倍数。2.2.1设计技术指标 (1)当输入正弦信号电压有效值为100mV; (2)基于LM358一级放大倍数5倍; (3)基于LM358二级放大倍数15倍 ; (4)最终放大倍数不超过25倍; (5)输出正弦信号电压有效值不超过2.5V; (5)具有测量并显示低频小信号放大器输出功率(正弦信号输入时)、直流电源的供给功率和整机 效率的功能

20、,测量精度较高2.2.2 LM358集成块的介绍 LM358内部包括两个独立的,高增益,内部频率补偿适用于范围广泛的采用单电源供电电压双运算放大器,也适用于双电源工作模式,在设定的工作条件下,电源电流与电源电压无关。其范围包括传感放大器,直流增益模块和使用场合其他所有可用单电源运算放大器。概述:8个引脚塑料封装LM358双列直插,贴片和圆形金属外壳包装。产品特点: 第3章 前置放大器设置原理描述( 1 )内部频率补偿 ( 2 )高直流电压增益(约100分贝) ( 3 )单位增益带宽(约1MHz的) ( 4 )电源电压范围:单电源( 3 -30V ) ( 5 )双电源( 1.5一 15V ) (

21、 6 )低功耗电流,适合于电池供电( 7 )低输入偏置电流( 8 )低输入失调电压和偏置电流( 9 )共模输入电压范围包括地(10 )差模输入电压范围,等于电源电压范围(11 )大输出电压摆幅( 0至Vcc - 1.5V )运用:红外线探测报警器 该报警器能探测到由人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。工作原理: (1)由红外线传感器,信号放大电路,一个电压比较器,和一个延迟电路音响报警电路组成。 IC1的红外线检测传感器检测到所述主体的前部的红外信号从IC1 (2)微弱电信号的由第一放大构成的三极管VT1高增益级

22、放大器电路的输出脚,然后输入辐射,以由C2运算放大器IC2 ,低噪声放大,此时由IC2 脚输出的信号足够强。 IC3作为电压比较器,由销 R10 , VD1 ,提供了其第一参考电压时, IC2 脚输出的信号电压达到IC3的脚,电压输入来比较两个,这时候从原来的脚IC3为高低。报警延迟电路IC4 ,R14和C6形成为约1分钟的时间的延迟电路。 当IC3的引脚变为低电平,C6放电通过VD2 ,当IC4引脚变为低电平, (3)它IC4针进行比较的基准电压,当它低于参考电压时,引脚的IC4变为高电平, VT2导通,换能器BL动力报警。当人离开时,红外线不见,IC3的脚输出高电平恢复,VD2停止。由于C

23、5两端口的电压没有突变,它是慢慢地通过R向C6充电, C6结束时的电压比参考电压高,的脚IC4仅开始成为低电平时,约1分钟,报警1分钟。由V3 , R20 , C9组成开机延时电路,时间约一分钟,这主要是为了防止报警,使用者开机后马上设置,让其有一定的时间离开视频监视现场,然后以防止停电产生误报当有来电。 (4)该装置采用9 - 12V直流电源经T降压,全桥整流U, C10滤波,采用IC5 78L06电源检测电路。该设备交直流两用,自动无缝过渡2.3.1 lm358的原理与应用 LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用。LM358里面包含有2个高增效,独立的内部频

24、率增补的双运放,较适用于电压值范围较为宽广的的单电源,并且也可以用于于正负双电源的模式,LM358的往往使用在运算放大器和直流增效模块还有别的所有可用单电源的地方运用。上图-1是lm358引脚图及引脚功能2.3.2 行情分析 LM358该型号,市场上比较常见,在各大网站上,搜索比较频繁,价格一直相对平稳。有些分析人士,还把该型号归类为电源电路,因为它使用范围比较宽。LM358最近一段时间市场销量比较稳定,主流品牌是TI、NS、国产品牌,国外品牌的价格一直相对偏高,最新报价有小幅度下滑,在0.4-0.7元/PCS区间波动。国产品牌价格就非常低,相比月初,价格同样也有了小幅度下滑,网络报价一般在在

25、0.13-0.15元之间波动。 第3章 前置放大器的设置原理描述 本课题设计的前置放大器是二级使用的,它的主要作用将输入的小信号进行一级放大增益5倍,之后再进行进一步的放大1到5倍。由于前置放大器仅仅只放大了有用的小信号,能够将电路上的一些噪声信号滤掉,从而减少了后级电路对噪声的进一步放大低频小信号放大电路实际上就是比较小的信号进行放大,使其电压、增大,然后输出,其原理如图所示,前置放大主要完成对小信号的放大,使用一个同相放大电路对输入的小信号的电压的放大,得到后一级所需要的输入。后一级主要对信号再一步放大,经过电压跟随器使其能够驱动电阻而得到所需要的输出信号。设计时首先根据技术指标要求,对整

26、机电路进行适当安排,确保各级的增益分配,然后对各级电路进行具体的设计。3.1总体方框图设计 图-2,总电路方案图主要由电源,地线,输入信号经集成块LM358一级放大后再进行LM358 二级放大,可以通过定位器条节二级放大倍数1-5倍,经过电压跟随器得到输出电压。接通电源后,输入信号电压放大后得到输出电压,连接示波器长生输入电压和输出电压波形,记录数据,计算得出放大倍数。3.2方案设计与论证 由于提供的低频小信号非常弱,要在低频控制级前加一个前置放大器。考虑到设计电路对频率响应及零输入时的噪声、电流、电压的要求,前置放大器选用集成运算放大器LM358。输入信号通过两级放大得到输出信号。3.3 前

27、置大电路设计 设计的前置放大器是二级使用的,它的主要作用将输入的小信号进行一级放大增益5倍,之后再进行进一步的放大1到5倍。由于前置放大器仅仅只放大了有用的小信号,能够将电路上的一些噪声信号滤掉,从而减少了后级电路对噪声的进一步放大低频小信号放大电路实际上就是比较小的信号进行放大,使其电压、增大,然后输出,其原理如图所示,前置放大主要完成对小信号的放大,使用一个同相放大电路对输入的小信号的电压的放大,得到后一级所需要的输入。后一级主要对信号再一步放大,经过电压跟随器使其能够驱动电阻而得到所需要的输出信号。设计时首先根据技术指标要求,对整机电路进行适当安排,确保各级的增益分配,然后对各级电路进行

28、具体的设计。 前置放大电路是由LM358放大器组成的一级放大电路,放大倍数为5,即R1=10K,R2=51K,所有电源=100mV,GND。基准电压96mv,如下图所示 图-3,前置LM358一级放大电路图经过一级运放的放大,由,可以得到,于是我们就得到下一级放大电路的输入电压,即为。LM358放大器组成的二级放大电路,放大倍数为1-5,即R1=10K,R2=51K,所有电源=100mV,GND,如下图所示 图-4前置LM358二级放大电路图 经过二级运放的放大,由,可以得到,于是我们就得到下一级放大电路的输入电压。为了提高前置放大器电路的输入阻抗和共模抑制性能,减少输出噪声,采用集成运算放大

29、器构成前置放大器电路时,必须采用同相放大电路构成为了尽可能保证不失真的放大,图中采用两级运算放大器电路A1和A2,每级放大器的增益取决于R1、R2和R3、R4,即 A1=1+R4/R1 A2=1+Rw1/R5 由上述分析可知,低频前置放大器的总增益为25db,两级前置放大器的增益安排在20db左右比较合适,每级增益在5db左右,以保证充分发挥每级的线性放大性能并满足带宽要求,从而保证不失真,即达到高保真放大质量。3.4电压跟随器电路设计 图-5电压跟随器图 电压跟随器的缓冲,隔离,提高承载能力的作用。共集电极电路输入阻抗高,输出阻抗低,因此它能在电路阻抗匹配功能的发挥,可以做一个更好的放大电路

30、。当输入阻抗很高,相当于前级电路是开放的;当输出阻抗低,后级电路等效为一个电压源,输出电压不受电路阻抗的影响。第一级电路相当于开路电压输出,而不是由当然阻抗的影响有水平隔震效果后,所以不要相互影响的前,后级电路互不影响。 第4章 软件介绍4.1Proteus 软件介绍: Proteus软件是英国Labcenter电子公司的EDA软件(软件的中国总代理广州风标电子科技有限公司,公司)。它不仅具有其他EDA工具仿真软件的功能,还可以模拟装置的单片机及其外围。它是模拟单片机及其外围设备的最佳工具。虽然国内的推广才刚刚开始,但一直从事单片机单片机爱好者,教师,致力于与所有年龄的单片机应用开发技术人员。

31、Proteus是世界著名EDA工具(仿真软件),从原理图的设计,调试代码,单片机及外围电路协同仿真,开关电路板的设计,从概念到产品的完整设计真正的实现。是世界上唯一将电路仿真软件的设计,在三的PCB设计软件和虚拟仿真软件,支持8051个处理器模型,HC11,pic10 / 12 / 16 / 18 / 24 / 30 / dsPIC33,AVR单片机,ARM和MSP430单片机,8086,2010将增加皮质和DSP系列处理器,并继续添加其他系列的处理器模型。在编译器,它也支持IAR,和MPLAB和其他编译器。其功能特点:(1)原理布图Proteus软件以及其他EDA工具软件 (2)PCB自动或

32、人工布线(3)SPICE电路仿真革命性的特点:(1)互动的电路仿真 用户甚至可以与诸如RAM,ROM,键盘,电机,LED,LCD活,AD/DA,SPI设备,IIC器件。 (2)仿真处理器及其外围电路 可以仿真51系列,AVR单片机,PIC,手臂,和其他主流单片机。也可以直接用于基于虚拟样机原理图设计,再加上显示输出,看到运行后输入输出的影响。随着虚拟逻辑分析仪,示波器系统配置,Proteus建立电子产品设计开发环境完成。具有4大功能模块:智能原理图设计(ISIS)丰富的组件库:超过27000的组件,可以很容易地创建新组件;智能设备搜索:通过模糊搜索可以快速定位装置的需要;智能线功能:自动连接可

33、以使接线简单、高效,大大缩短绘图时间;支持总线结构:总线设备和总线布线电路设计简洁清晰的使用;可以输出高质量的图纸:个性化,可以生成bmp地图印刷质量,可以的话,PowerPoint和其他文件。混合仿真完美的电路仿真功能:基于SPICE3F5行业标准,数字/模拟电路的混合仿真;超过27000模拟装置:原型或香料文件设计的仿真设备制造商使用Labcenter,继续发布新的模拟装置,可以模拟装置为第三方的释放;各种激发源:包括直流电源,正弦波,脉冲,分段线性脉冲,音频(WAV文件),指数信号,单频调频,数字时钟还支持信号输入文件的形式;虚拟仪器丰富:13种虚拟仪器面板,栩栩如生,如示波器,分析仪,

34、直流电压/电流表,交流电压/电流表,信号发生器数字图形发生器,频率计/计数器,逻辑探头,虚拟终端调试器,SPI,I2C调试器;显示逼真的模拟:数字水平销彩色显示,不同颜色的导线指示电压到G的大小圆:联合动力装置(如电机,显示器,按钮)可以利用模拟的更加直观,生动的高层次;图形仿真(ASF):某些指标的图标可以分析精确分析电路,包括工作点,瞬态特性,频率特性,传输特性,噪声,失真,傅立叶频谱分析,相干性分析,也可使用;(3)独特的主流CPU类型支持协同仿真的供应链管理(VSM)如ARM7,8051 / 52,AVR,pic10 / 12,PIC16,PIC18,PIC24,dsPIC33,HC1

35、1,basicstamp,8086,MSP430,随着版本的升级CPU类型不断增加,将支持皮层,支持DSP处理器的通用外围;模型:如字符液晶显示模块,液晶显示模块,LED点阵图形,LED七段显示器模块,键盘按键,直流/步骤/伺服电机,RS232虚拟终端,电子温度计,其compim(COM接口物理模型)可以通过PC机串口与外部电路使异步串行通信的仿真电路;实时仿真:支持UART / USART / eusarts仿真,中断模拟,SPI模拟I2C,MSSP仿真模拟,PSP,RTC仿真模拟,ADC,CCP / ECCP仿真;编译和调试:支持汇编语言编辑/编译/源级仿真,8051,AVR单片机,PIC

36、汇编编译器,可以同时与第三方集成编译环境(如IAR,Keil和HITECH)结合,源代码级的仿真与调试的高级语言;(4)PCB设计平台原理图的实用快速PCB:完成原理图的设计,PCB设计环境的关键可以进入战神,实现从概念到产品的完整设计;自动布局/高级路由功能:自动/手动布局支持装置;无网格自动布线或人工布线支持;支持引脚交换/门开关功能,PCB设计更为合理;功能PCB完成设计:高达16的铜箔层,印刷层2,4个机械层(包括边缘),策略和灵活的用户设置自动布线,设计规则检查,三维可视化;多输出格式支持:可以多种输出格式,包括Gerber文件导入或导出,方便与其他PCB设计工具(如图)和PCB板的

37、设计和加工。Proteus提供了大量的资源:( 1 )资源可以提供:数字和模拟仿真Proteus仿真元件,交直流两用,成千上万的成分,有超过30库。( 2 )资源Proteus仿真工具可以提供:示波器,逻辑分析仪,调试器,虚拟终端, SPI,I2C调试器,信号发生器,模式发生器,交直流电压表,直流电流表。任何理论,同一台仪器可以称得上是一个电路。(3) 除了真实乐器的存在下,变形提供了一种图形显示中,信号线可以是多种多样的,示波器的实时图形显示和作用是相似的,但更多的功能。理想的虚拟仪器参数,如输入阻抗,高输出阻抗是低的。这些都是以最小化测量仪器的影响。(4) 变形杆菌变形杆菌可以提供丰富的调

38、试电路的测试信号。这些测试信号包括模拟和数字信号。电路功能仿真:在Proteus绘制原理图,将编译目标代码文件:*。六角,你可以在proteus原理图看到真正的运行状态和过程模拟。Proteus是一种先进的单片机教学助理。不仅可以变形的例子很多,功能单一的形象,也将运行过程的可视化的许多实例。前者可在相当程度上物理演示实验的效果,后者是很难实现的物理演示实验的影响。它的组件,连接线和单片机实验硬件高度对应的传统。它取代了传统的单片机实验教学的功能,在相当大的程度上,例如:元器件选择,电路,检测电路,电路修改,软件调试,运行结果等。课程设计,毕业设计是大学生就业的重要实践环节。由于变形提供了实验

39、室不能相比,大量的组件库,提供了一个修改电路设计的灵活性,提供实验室在数量,质量相比,虚拟仪器,仪表,同时培养学生的实践精神,创造精神的平台。随着科学技术的发展,“计算机模拟”已成为许多设计部门的一个重要的设计方法。它具有设计灵活,功能结果,统一过程。设计时间大大缩短,降低了成本,但也降低工程风险。我相信,在PROTEUS单片机开发应用也被越来越多的应用。利用仿真软件PROTEUS的单片机系统设计,是综合运用虚拟仿真技术和计算机多媒体技术结合起来,培养学生的操作能力的电路设计与仿真软件;在单片机课程设计和全国大学生电子设计竞赛,我们使用PROTEUS开发环境为培养学生,没有硬件输入的情况下,需

40、要学生一般来说,学习单片机的不仅仅是学习书本知识更容易接受的对,容易增加。实践证明,在PROTEUS仿真系统的使用和生产实际的成功开发,可以大大提高单片机系统设计的效率。因此,变形是促进利用价值较高。 Proteus软件是英国Labcenter电子公司的EDA软件,Proteus软件已经有10多年的历史,在世界上被广泛使用,具有相同的布局和其他EDA工具的原理,PCB自动或手动布线和电路仿真功能,该功能是革命性的,其电路仿真是互动的,微处理器的应用,还可以直接在基于虚拟样机原理图设计,并实现了实时调试软件的源代码,例如显示和输出,但也看到运行的输入和输出的影响后,利用虚拟仪器系统的配置,如示波

41、器,逻辑分析仪,你不需要其他东西,变形了电子产品设计开发适合你的环境!尤其重要的是Proteus Lite可以完全自由,也可以花不值得一提的登记成本达到更好的效果;变形最强大的专业版也很便宜,经济实惠,为高校更多的让步。 混合模式SPICE仿真,PCB设计以及自动布线先进的原则,以实现完整的电子设计系统。由13年的持续发展得益于该系统,是“e世界”作为比较发表您自己的PCB设计系统的最佳产品“生产线的PCB的CAD”。我们的产品线还包括革命性技术的Proteus VSM,用户可以模拟所有的设计一起围绕一个基于单片机的电子设备。用户甚至可以使用使用LED / LCD,键盘,RS232终端设计的外围设备,如动态实时交互仿真。它的功能模块:- 一个功能强大且易于使用的布局工具ISIS的原则;PROSPICE混合模型SPICE仿真;ARESPCB设计的延伸PROSPICE模拟器的Proteus VSM:便于包括基于微处理器设计的所有相关组件。协同仿真。 此外,该软件还可以使用动态键盘,开关,按钮,LED或LCD显示CPU
