GIS基础知识.ppt

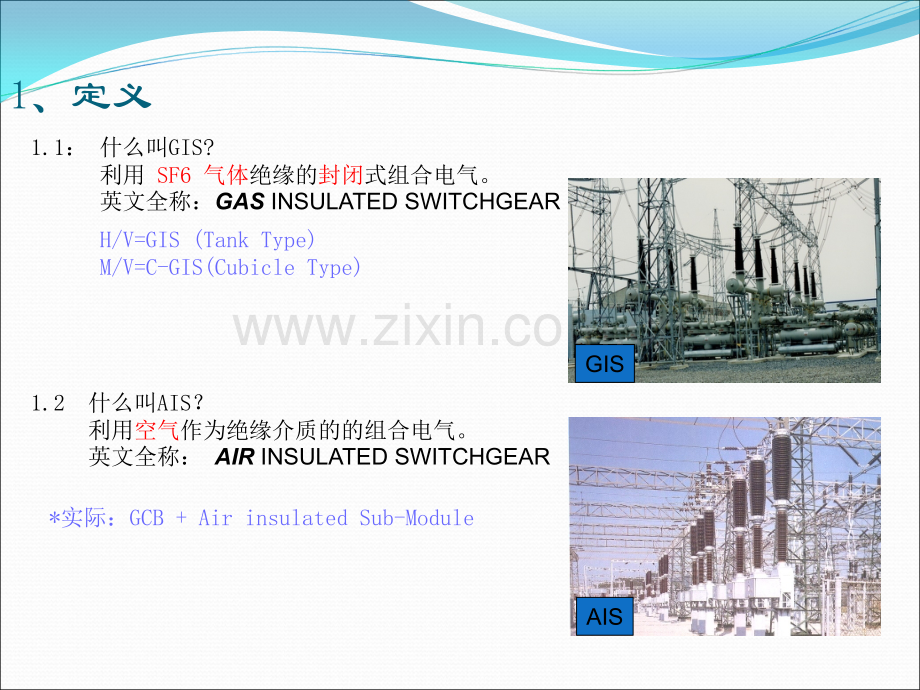

技 术 培 训 资 料（GIS）1.1：什么叫GIS?利用 SF6 气体绝缘的封闭式组合电气。英文全称：GAS INSULATED SWITCHGEAR 1.2 什么叫AIS？利用空气作为绝缘介质的的组合电气。英文全称：AIR INSULATED SWITCHGEAR1、定义GISAISH/V=GIS(Tank Type)M/V=C-GIS(Cubicle Type)*实际：GCB+Air insulated Sub-Module2、220kV GIS和AIS面积比Unit:m 222 70 60 14(60222)147014(倍）AISGISGCB+AISGISGIS在电力系统中位置在电力系统中位置3 3、一次变电站一次变电站 Primary S/S 二次变电站二次变电站Secondary S/S电动机电动机电电 网网 Power Line 变压器变压器 变压器变压器发发 电电 厂厂 Power Plant涡轮发电机组涡轮发电机组锅炉锅炉 GIS GIS塔塔 GIS12kV GIS 变压器变压器 GIS用户用户Consumer 变压器变压器BOP控制设备控制设备塔塔M T 245kVUp to 40.5kVUp to 25.8kVL/VUp to 800kV 变压器变压器4、GIS使用条件，考虑事项1)安装地点：户内/户外；户外时要考虑防 水/防蚀/防尘/防窃 等问题(IP 等级)。2）高度:海拔 1000M 以下，超过时减小额 定电流。3）周围温度:-5度/+40度时，超过时需要树 立对策。4）周围环境:对风速、地震、积雪量、南极 /北极、污染环境 等 要树立对策。*40 超过：辐射热 影响定格电流降下*-25 以下：SF6气体液化绝缘性能降下5、电压等级的区分1、低压(L/V):1000V 以下。2、中压(M/V):1KV-66KV 以下3、高压(H/V):66KV 以上(实用电压 72.5KV 以上)4、超高压(UHV):根据高压范围扩展至550KV 以上*中国电压系统：1）1000kV 550kV 245kV 120kV2)800kV 330kV3)地铁：72.5kV6、电压的分类1)电压分为公称电压和额定电压，但一般混用.2)电压变动率10%差异。如：6.6/7.2KV,110/120KV,220/245KV,345/362KV,754/800KV3)配电盘是用额定电压，变压器是用公称电压。*额定电压定义：*电压变动率：-15%+10%7、GIS 主要组成单元1.1.断路器装置（断路器装置（CBCB）2.2.电流互感器（电流互感器（CT)CT)3.3.三工位开关三工位开关(E/DS)(E/DS)4.4.电缆终端电缆终端(C/H)(C/H)5.5.电压互感器电压互感器(PT/VT)(PT/VT)6.6.母线母线(BUS)(BUS)7.7.避雷器避雷器(LA)(LA)14263577.1、GIS 主要组成单元：CB(Circuit Breakers)部件名称：断路器。英文简称：CB。主要功能：开断正常及非正常负荷。额定操作循环：O-0.3-CO-180s-COPufer Type*断路器特性要素：-GAS压力、速度、Puffer/Nozzle 形象，Contact 消弧方式等。7.2、GIS 主要组成单元：DS(disconnecting Switch)部件名称：隔离开关。英文简称：DS。主要功能：主要开断无负 荷回路、短时开断异常（短路）条件下的电流。*短时间：约100ms以下需要实际1S/3S。故障发生 CT感应 protection Relay(综保)开断指令CB动作 ARC消弧 开断结束DSDSDSDSESES7.3、GIS 主要组成单元：ES（Earthing Switch）部件名称：接地开关。英文简称：ES。主要功能：通常用与设备 维修时接地。产品维修时，预防系统内残留电流引起的事故。ESESDSDSESES7.4、GIS 主要组成单元：BUS部件名称：母线。英文简称：BUS。主要功能：传输电流（类似于电缆）。-代替高压电缆用母线壳体长距离送代替高压电缆用母线壳体长距离送电时叫电时叫 GIB GIB 或或 GIL.GIL.BUS13 用途:调节因温度引起的变化或组装误差。7.5、GIS主要组成单元：波纹管（Bellow）7.6、GIS主要组成单元：CT(Current Transformer)部件名称：电流互感器。英文简称：CT。主要作用：将高电流转换为低电流（一般为1-5A）对设备进行测量和保护。分类：1）测量用CT 2）保护用CT7.7、GIS主要组成单元：PT(Pofential Transformer)部件名称：电压互感器。英文简称：PT or VT(Voltage Transformer)。主要作用：将高电压转 换成低电压（一般为 110V）对GIS进行测量和保护。分类：1）测量用PT 2）保护用PT7.8、GIS主要组成单元：LA(Lightening Arrester)部件名称：避雷器。英文简称：LA。主要作用：将过电压限制在被保护设备的绝缘水平下，从而保护电力设备，有过电压时，迅速导通将电流释放到大地。7.9、GIS主要组成单元：C/H(Cable-Head Tank)部件名称：电缆终端。英文简称：C/H。主要作用：和现场电缆连接部位7.10、GIS主要组成单元：LCP柜(Local Control Panel)部件名称：控制柜。英文简称：LCP柜。主要作用：运行及操作用的配电柜8、GIS 主要部件及材料1)外壳：(Tank,Enclosure)2)导体(Conductor)3)绝缘物：绝缘盆子(Insulation Spacer)4)驱动机构(Mechanism)：CB,E/DS,FES5)绝缘气体：(SF6 GAS)壳体壳体绝缘盆子绝缘盆子E/DS机构机构SF6气体气体FES机构机构导体导体CB机构机构Thanks For Your Time!Thanks For Your Time!感谢亲观看此幻灯片，此课件部分内容来源于网络，感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！如有侵权请及时联系我们删除，谢谢配合！
