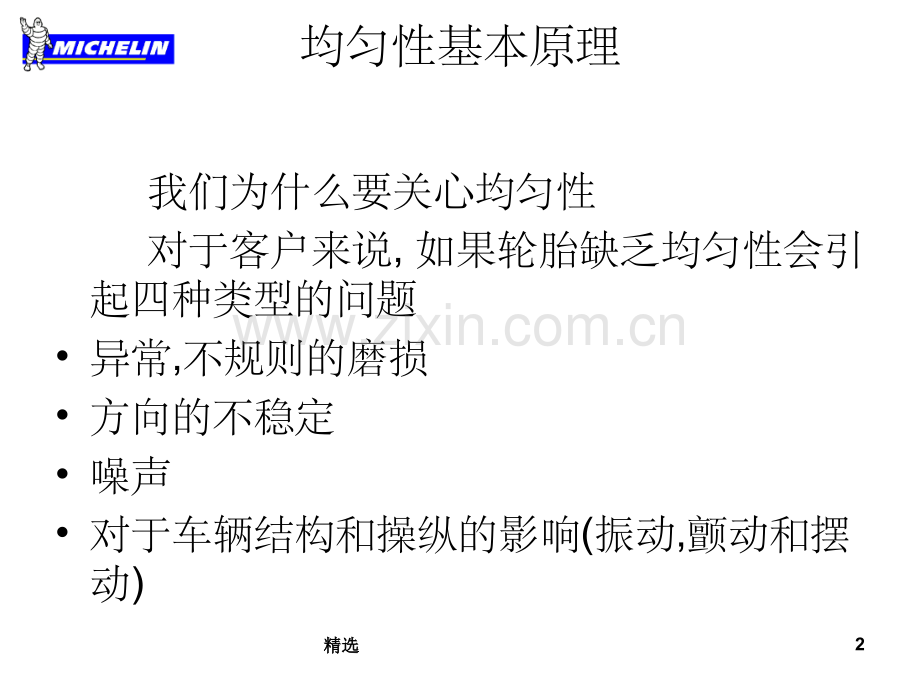

均均 匀匀 性性1精选精选我们为什么要关心均匀性对于客户来说,如果轮胎缺乏均匀性会引起四种类型的问题异常,不规则的磨损方向的不稳定噪声对于车辆结构和操纵的影响(振动,颤动和摆动)均匀性基本原理2精选精选质量质量刚度刚度形状形状均匀性的三个表现形式3精选精选均匀性有均匀性有6 6个基本类型个基本类型平衡平衡(BS,BC和和BD)不圆度不圆度(FR)凸出凸出/凹陷凹陷(DF)径向力的变化径向力的变化(VR)锥度锥度(CON)横向力的变化横向力的变化(VL)均匀性的分类4精选精选BS静平衡静平衡平衡是由轮胎中重量分配不均匀引起的静平衡能引起车轮振动和轮胎不均匀磨损5精选精选对车辆的影响对车辆的影响BS静平衡静平衡6精选精选由部件厚度变化引起的BS静平衡静平衡7精选精选由部件厚度变化引起的BS静平衡静平衡8精选精选由部件厚度变化引起的BS静平衡静平衡9精选精选由不圆度引起的BS静平衡静平衡10精选精选KM太短BS静平衡静平衡11精选精选KM太长BS静平衡静平衡12精选精选KM接头胎侧接头GI 接头BAZ 搭接区域等等.起始点位置起始点位置BS静平衡静平衡13精选精选硫化前硫化前KM接头过厚接头过厚BS静平衡静平衡14精选精选硫化后硫化后局部质量局部质量也过厚也过厚BS静平衡静平衡15精选精选BS静平衡静平衡16精选精选 BS=xRmBS的计算的计算17精选精选11turnofreelturnofreel 轮胎转一圈轮胎转一圈No contactBS的计算的计算18精选精选静平衡是由质量的径向不平衡产生的静平衡是由质量的径向不平衡产生的BS的计算的计算19精选精选举例举例假设假设:一条一条16”的轮胎的轮胎,在相对在相对GI接头接头 300度的方位度的方位检测到不平衡检测到不平衡18(盎司英寸盎司英寸).转化成补偿的计算转化成补偿的计算:(不平衡不平衡数值数值)/(胎圈半径胎圈半径)=18/8=2.25(盎司盎司).每面每面=2.25/2=1.125(盎司盎司)/每面轮缘每面轮缘补偿块方位角补偿块方位角=300o+180o=120o 相对相对 GI 接头接头BS的计算的计算20精选精选BS的计算的计算21精选精选BC力偶力偶22精选精选BCBC是由质量的横向不平衡引起的是由质量的横向不平衡引起的BC力偶力偶23精选精选BD动平衡动平衡动平衡是由两个独立成分构成的动平衡是由两个独立成分构成的,它是静平它是静平衡和力偶的矢量和衡和力偶的矢量和.BSBC它们是很重要的两个单独的矢量它们是很重要的两个单独的矢量,它们有各它们有各个自的大小和矢量方向个自的大小和矢量方向.24精选精选平衡机平衡机测量静平衡的矢量测量静平衡的矢量测量力偶的矢量测量力偶的矢量计算每个面的合成矢量计算每个面的合成矢量:上平面重量上平面重量=0.5(BS0.5(BS数值数值)X)Xo o+上平面力偶数值上平面力偶数值 Y Yo o下平面重量下平面重量=0.5(BS0.5(BS数值数值)X)Xo o+下平面力偶数值下平面力偶数值 Z Zo oBD动平衡动平衡25精选精选怎样计算矢量合怎样计算矢量合继续前面的例子BS值=2.25 ounces、每面BS值=1.125 ounces 角度120o BC值=0.8 ounces 60o 在参考面240o在非参考面BD动平衡的计算动平衡的计算26精选精选BS值 1.125 方向 120o相对 GI 接头 BD动平衡的计算动平衡的计算 在参考面的计算27精选精选BS值 1.125 方向 120o相对 GI 接头BC值 0.8 方向 60o 相对 GI 接头BD动平衡的计算动平衡的计算 在参考面的计算28精选精选BS值 1.125 方向 120o相对 GI 接头BC值 0.8 方向 60o 相对 GI 接头计算两个矢量:移动两个矢量(保持角度)BD动平衡的计算动平衡的计算 在参考面的计算29精选精选BS值 1.125 方向 120o相对 GI 接头BC值 0.8 方向 60o 相对 GI 接头计算两个矢量:移动两个矢量(保持角度)BD动平衡的计算动平衡的计算 在参考面的计算30精选精选BS值 1.125 方向 120o相对 GI 接头BC值 0.8 方向 60o 相对 GI 接头计算两个矢量:移动两个矢量(保持角度)合成矢量在参考面我们得到的BD的值为1.7,方向为 95o(相对GI接头)BD动平衡的计算动平衡的计算31精选精选BS值 1.125 方向 120o相对 GI 接头BD动平衡的计算动平衡的计算 在非参考面的计算32精选精选BS值 1.125 方向 120o相对 GI 接头BC值 0.8 方向 240o 相对 GI 接头BD动平衡的计算动平衡的计算 在非参考面的计算33精选精选BS值 1.125 方向 120o相对 GI 接头BC值 0.8 方向 240o 相对 GI 接头移动两个矢量(保持角度)BD动平衡的计算动平衡的计算 在非参考面的计算34精选精选BS值 1.125 方向 120o相对 GI 接头BC值 0.8 方向 240o 相对 GI 接头合成矢量 在非参考面的计算在非参考面我们得到的BD的值为1.0,方向为 160o(相对GI接头)BD动平衡的计算动平衡的计算35精选精选动平衡是静平衡和力偶的矢量和动平衡是静平衡和力偶的矢量和BD动平衡的计算动平衡的计算36精选精选+=abcda+cb+dBD动平衡动平衡37精选精选BD动平衡动平衡38精选精选DO零点偏移零点偏移39精选精选锥度是用于描述轮胎在运行中是否会锥度是用于描述轮胎在运行中是否会发生偏移的一种参数。如果轮胎在行发生偏移的一种参数。如果轮胎在行驶中向参考面偏移，则称为正锥。若驶中向参考面偏移，则称为正锥。若向参考面的反方向偏移，则称为负锥。向参考面的反方向偏移，则称为负锥。DO零点偏移零点偏移40精选精选图表说明在均衡机上检测到的侧向平均力是有规则的图表说明在均衡机上检测到的侧向平均力是有规则的DO零点偏移零点偏移侧向力侧向力41精选精选这是在均衡检测机上测得的一个横向力的实这是在均衡检测机上测得的一个横向力的实例例 正转时的平均横向力正转时的平均横向力:LS1=25 daN反转时的平均横向力反转时的平均横向力:LS2=-20 daNConicity=(LS1+LS2)2 Conicity=(25+(-20)2Conicity=2.5 DaN.DO零点偏移零点偏移42精选精选 PLYS报警用于检测轮胎的钢丝带报警用于检测轮胎的钢丝带束是否存在缺省或同角度现象束是否存在缺省或同角度现象DO零点偏移零点偏移43精选精选当轮胎翻转时，锥度的力的方当轮胎翻转时，锥度的力的方向会发生变化向会发生变化DO零点偏移零点偏移45精选精选中心胎筒 CARCASSENST2 摆放位置偏离中心DO零点偏移零点偏移46精选精选KMKM 挤出后厚度成锥形挤出后厚度成锥形DO零点偏移零点偏移47精选精选锥锥DO零点偏移零点偏移偏离中心偏离中心偏离中心偏离中心KM截面不对称截面不对称48精选精选VLCC侧向力变化侧向力变化49精选精选VLCC 是轮胎横向力由一面向另一面交替变化是轮胎横向力由一面向另一面交替变化,从而推动轮胎从而推动轮胎交替前行交替前行.低速时能导致轮胎摆动低速时能导致轮胎摆动.VLCC侧向力变化侧向力变化50精选精选胎筒中心胎筒中心 中心灯线中心灯线VLCC侧向力变化侧向力变化51精选精选NST2VLCC侧向力变化侧向力变化52精选精选KMVLCC侧向力变化侧向力变化53精选精选 VLCC侧向力变化侧向力变化54精选精选Page 21VLCC侧向力变化侧向力变化55精选精选导致侧向力变化的一些原因导致侧向力变化的一些原因:NST的蛇形贴合的蛇形贴合 KM的蛇形贴合的蛇形贴合VLCC侧向力变化侧向力变化56精选精选径向力变化是在轮胎圆周上当旋转轴与负荷轮的距离发生变化时而产生.VRCC径向力变化径向力变化57精选精选径向力变化导致车辆振动和轮胎磨损VRCC径向力变化径向力变化58精选精选VRCC径向力变化径向力变化59精选精选半径不变半径不变轮轮胎转一圈胎转一圈径向变化径向变化09630VRCC径向力变化径向力变化60精选精选次谐波次谐波分量分量次谐波次谐波分量分量次谐波次谐波分量分量HARMONIC 1HARMONIC 3HARMONIC 2VRCC径向力变化径向力变化61精选精选转一圈转一圈VRCC径向力变化径向力变化62精选精选NC 张力张力VRCC径向力变化径向力变化63精选精选VRCC径向力变化径向力变化64精选精选NC 反包位置反包位置:VRCC径向力变化径向力变化65精选精选VRCC径向力变化径向力变化66精选精选KMKM压辊压辊VRCC径向力变化径向力变化67精选精选VRCC径向力变化径向力变化68精选精选在硫化机在硫化机模具模具内胎胚偏心内胎胚偏心 轮胎最不圆处轮胎最不圆处VRCC 最大处最大处VRCC径向力变化径向力变化69精选精选VRCC径向力变化径向力变化70精选精选VRCC径向力变化径向力变化71精选精选VRCC径向力变化径向力变化72精选精选KM大接头=硫 化 硫化后VRCC径向力变化径向力变化73精选精选硫化前硫化前周长过大周长过大VRCC径向力变化径向力变化74精选精选硫化后，胎冠处，模具硫化后，胎冠处，模具扇形块接头处的变形扇形块接头处的变形VRCC径向力变化径向力变化75精选精选FR/DF的测量方法 SensorBSSensorDFBS 传感器传感器DF 传感器传感器76精选精选BSBS感应器感应器马达马达BS的测量方法 77精选精选VRVR感应器感应器VRCC的测量方法 78精选精选 测量方测量方法法 轮胎转一圈轮胎转一圈VRCC的测量方法 79精选精选挤压半径挤压半径Crush radius(CR)Charge11turnofreelturnofreel 轮胎转一圈轮胎转一圈CID：CR是固定的。我是固定的。我们是测量负荷的变化。们是测量负荷的变化。VRCC的测量方法 80精选精选Charge轮胎转一圈轮胎转一圈11turnofreelturnofreel TUO：固定负荷。我们：固定负荷。我们是测量半径的变化。是测量半径的变化。VRCC的测量方法 挤压半径挤压半径Crush radius(CR)81精选精选DO-VL 感应器感应器DO-VL的测量方法 82精选精选ChargeDO-VL的测量方法 83精选精选Thanks 84精选精选
