技术交底记录
表C2-1
编 号

工程名称

交 底 日 期
20140105
施工单位

分项工程名称
临时设施
交底提要
工地大门加工及安装
一、 材料
方钢8×4cm、4×4cm；2mm厚铁皮；角铁4×4cm；直径10cm、5cm滚轮；水泥；沙子；
灰砂砖等
二、主要机具
电焊机、切割机、打磨机、铁钎等
三、 作业条件
1、场地平整工作完成。
2、工地大门平面位置放线确定位置。
3、人员、机具以及材料准备齐全，机具完好，材料合格。
四、施工工艺
放线→土方开挖→基槽清理→原土夯实→放线→砌筑基础→门柱砌筑（预埋件埋设）→大门安装、门柱抹灰
1、 场地平整好后，进行施工放线，确定好大门门柱的位置，再进行土方开挖，大门门柱基坑的尺寸根据门柱的基础尺寸及现场实际土质情况确定。
2、 土方挖好后，进行劣实平整，开始门柱砌筑，砖基础底面宽度为700mm，详见附图。
3、 大门门柱截面尺寸为500×500mm，砌筑时必须保证水平度和垂直度，砌筑门柱时，要按设计尺寸埋设预埋件，预埋件埋设位置及尺寸做法详见附图。
4、 准备安装大门，大门按照附图尺寸下料、焊接，焊接要牢固，大门下脚按附图尺寸焊接滚轮做推拉效果，滚轮下用4×4cm角铁做轨道。角铁安装长度延伸至门框左右两边各3500mm。
5、 角铁安装：将角铁凹槽处每隔1米位置垂直向下焊接一根200mm长的20型号钢筋，在混凝土地面凝结前将垂直向下焊接的200mm长的20型号钢筋下插至混凝土地面做固定，将角铁90°凸角向上外露做大门滚轮轨道。
6、 门柱及大门的面层按照《中铁建设集团有限公司视觉识别系统》的要求进行粉刷。
五、 质量保证措施
1、所有材料均应有合格证及检验报告。
2、严格按照图纸尺寸埋设预埋件。
3、砖砌体砌筑时保证上下错缝，无通缝。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

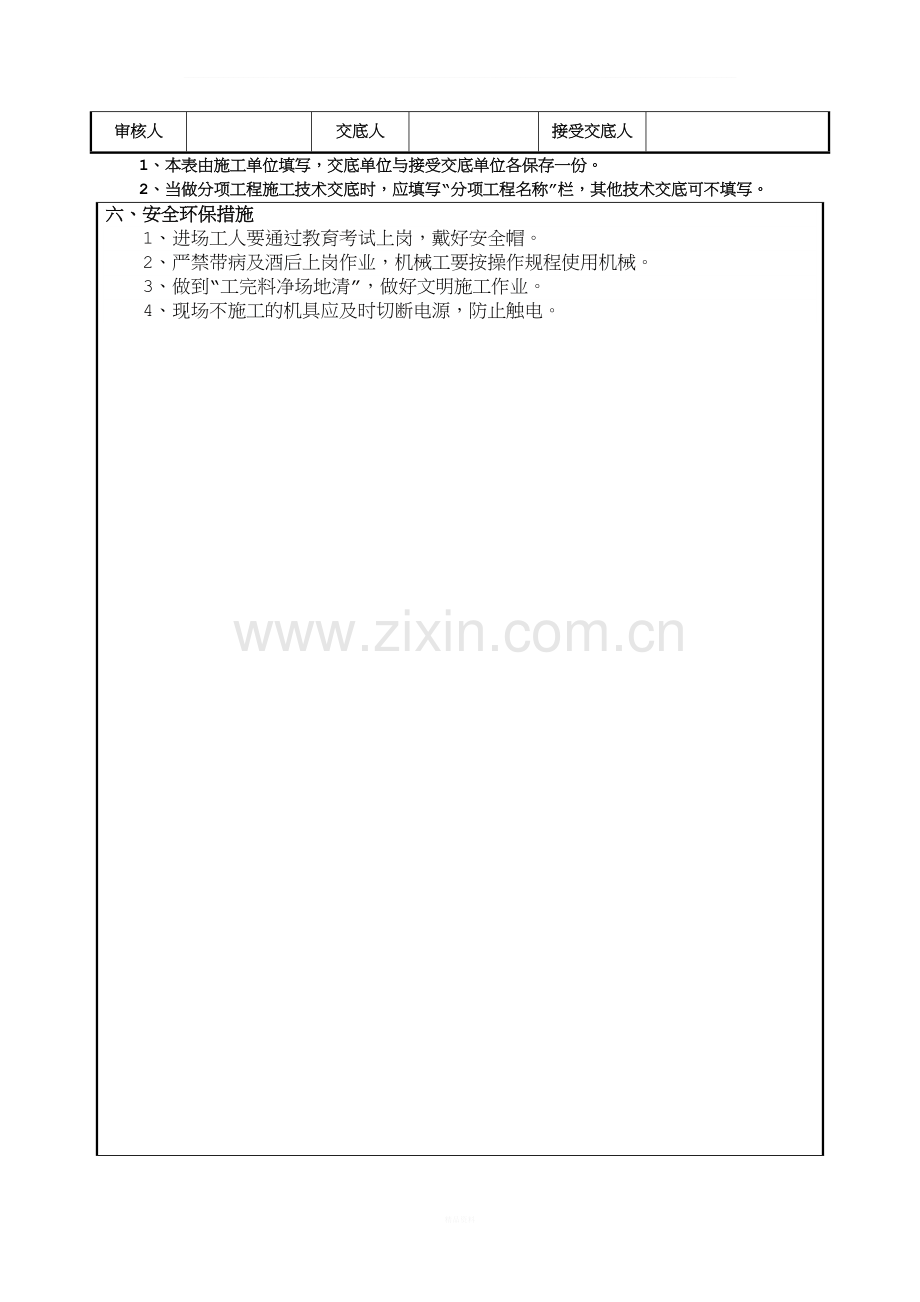

六、安全环保措施
1、进场工人要通过教育考试上岗，戴好安全帽。
2、严禁带病及酒后上岗作业，机械工要按操作规程使用机械。
3、做到“工完料净场地清”，做好文明施工作业。
4、现场不施工的机具应及时切断电源，防止触电。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
