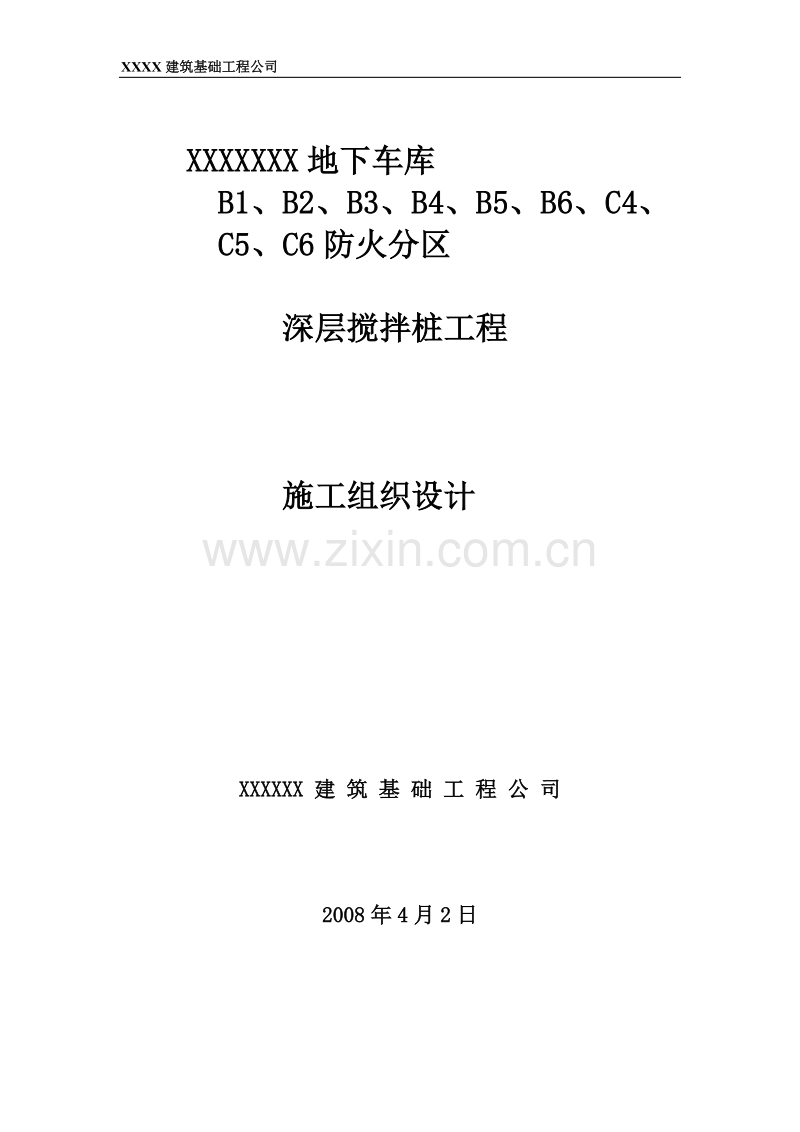

XXXX建筑基础工程公司

XXXXXXX地下车库B1、B2、B3、B4、B5、B6、C4、C5、C6防火分区

深层搅拌桩工程

施工组织设计

XXXXXX 建 筑 基 础 工 程 公 司

2008年4月2日

一、工程概况
XXXX地下车库B1、B2、B3、B4、B5、B6、C4、C5、C6防火分区深层搅拌桩工程，位于沈阳市苏家屯区沈大高速公路与丁香街交角。建设单位为沈阳市碧桂园房地产开发有限公司，监理单位为沈阳方正建设监理有限公司。桩径为500mm，保护桩长300mm。
二、编制依据和原则
1、搅拌桩地基处理设计图纸
2、《建筑地基处理技术规范》 （JGJ79-2002）
3、《建筑地基基础技术规范》 （DB21/907-2005）
三、桩基施工
1、 图纸会审
开工前要熟悉图纸，提出问题，并会同监理单位、设计单位、建设单位进行图纸会审并做好记录。
2施工测量控制
我方负责分轴及桩位定位放线，且需经甲方及监理复核合格后，方可钻桩，特制定测量控制措施如下，确保工程放线无误
a、 控制依据
（1） 由甲方负责给出基准点和标高
（2） 按《工程测量规范执行》
b、 搅拌桩必须控制好桩位，在边轴处3.5米左右制作“轴线桩”，十字交叉控制桩位，“轴线桩”必须牢固。
c、 测量成果由有关部门验收无误后，测量人员再依据验收后的控制点放桩位。由甲方代表及监理代表验收合格后方可施工。“轴线桩”及控制点作好保护，以便于成桩后检查桩位偏差。
3、岗位培训
(1) 施工前要对工人进行三级教育，并做好记录。
(2) 施工前要进行安全交底，并做好记录。
(3) 施工前要进行质量交底，并做好记录。
4、施工程序控制
搅拌桩施工是以机械钻孔为主，并配备专人清理泥浆，流程图如下：
制定
施工
方案
清 理

桩位放线

准备、材料进场

钻孔成桩、注浆
质量验收
施工
准备

1、 制定施工方案
（1） 明确工程任务和施工条件
（2） 做好总平面部署
（3） 做好施工安排
（4） 建立劳动组织
2、 做好施工准备
设备、材料、三通一平等
3、 成孔方法
（1）标定桩位：桩机到达指定桩位，对中，调平桩机。
（2）预拌下沉：将动力头抬起，开动电机，输送清水开始钻进。
4、制备水泥浆
待深层搅拌机下沉到一定深度时，开始搅拌水泥浆，并倒入集料池中。
5、喷浆搅拌提升
待深层搅拌机下沉到一定深度时，开启灰浆泵将水泥浆从搅拌机中心管不断压入地基中，并且边喷浆边旋转搅拌钻头，同时严格按照设计确定的提升深层搅拌机，待深层搅拌机提升到设计加固范围的顶面标高时停止。
6、清洗
向集料斗中注入适量的清水，开启灰浆泵，清洗全部管路中残余的水泥浆，直至基本干净，并将粘附在搅拌头上的软土清除干净。
7、移位
将深层搅拌机移位，重复上述步骤，进行下一根桩的施工。
四、工期保证措施
该项工程总工期为20天，为保证工期，重点做好四点工作：
1、编好工程进度计划，合理划分各分项施工流程和工序衔接，使整个施工项目建设组织有序，穿插合理，紧紧抓住关键工期控制点，并将工期目标逐层分解，层层落实。
2、公司安排懂业务、会管理、有经验的人员组织施工。配备性能良好满足施工要求的机械设备。优化施工方案，合理布置队伍，科学配置机械设备提高设备利用率和机械化作业程度。为工程赢得时间，确保工期。
3、关键部位的施工方法，严格按“主要部位施工方法”强调的施工方法施工，不留下任何隐患，避免返工处理。
4、抓质量、保安全、促进度，确保不出现任何安全质量事故，以保工程顺利进行。
5、材料准备充分、设备及时维修，保证正常、连续运转。
五、质量保证措施
1、人员素质保证
本项目在配置劳动组织方面选择的是质量意识强，个人素质高，施工管理经验丰富的管理人员、技术人员、技术工人。教育全体职工提高质量意识，做到对每个分项，每个环节都要严格按规范规定的质量标准进行施工，做好质量的预测预控工作。
2、材料供应与物资管理保证
（1）制定准确的材料使用计划，做出相应的材料需求计划。
（2）建立合格提供方档案，确保采购合格材料。
（3）对采购进场的材料及成品、半成品进行质量检验或复试，不合格材料退出现场，尤其是进场的水泥，钢筋等重要材料，必须有原始合格证书且经复试合格后方可使用。
3、过程技术保证
（1）做好图纸的自审、会审、施工方案技术措施的编制和技术交底，材料计划工作。
（2）严格按施工图纸、施工规范、工艺标准的规定，检查工程质量，项目负责人严把质量关，对工程质量进行验证，在施工中确定加强质量监督体系的作用，所有分项工程必须做到班组自检，项目组复检，交监理验收合格后方可进行下一项工序的施工。
（3）对施工中的关键工序特别是特殊过程做好监控工作和施工记录，需建设单位及监理单位验收复检的工序必须有完善签字手续。
（4）技术员每天在施工前做好详细的技术交底工作，质检员每天在施工完成前检查工作质量。
六、安全生产保证措施
1、 安全保证体系

公司安检部

项目经理

专业经理

技术负责人

安全总监
责任工程师
监理 管理
方案工程师
制定技术措施

施工人员
安全交底

2、安全管理方针
安全管理方针是“安全第一，预防为主”。
3、安全管理制度
（1）安全技术交底制：根据安全措施要求和现场实际情况，各级管理人员需亲自逐级进行书面交底。
（2）进场工人必须进行班组的三级教育，工人交换工种，必须进行新工种的安全技术教育。
（3）班前检查制：区域责任工程师必须督促与检查施工人员安全防护措施。
（4）大中型机械设备安装实行验收制：凡不经验收的一律不得投入使用。
（5）周一安全活动制：经理部每周一要组织全体工人进行安全教育，对上一周安全情况进行总结吸取经验并对本周的安全目标进行部署，从意识上时刻绷紧安全这根弦，常抓不懈。
（6）定期检查与隐患改制：经理部每周组织一次安全产检查，对查出的安全隐患必须定措施、定时间、定人员整改，并作好安全隐患整改消项记录。
（7）管理人员和特种作业人员实行处审制：每年由公司统一组织进行，加强施工管理人员的安全考核，增强安全意识，避免违章指挥。
（8）实行安全生产奖罚制与事故报告制。
（9）危急情况停工制：一旦出现危及职工生命财产安全险情，要立即停工，同时即刻报告项目部，及时采取措施排除险情。
（10）持证上岗制：特殊工种必需持有上岗操作证，严禁无证操作。
4、安全管理措施
（1）项目经理部负责整个现场的安全生产工作，严格遵照施工组织设计和施工技术措施规定的有关安全措施组织施工。
（2）专业工程师要检查作业队，认真做好分部分项工程安全技术书面交底工作，并经有关人员签字认可。
（3）在施工过程中对薄弱部位、环节要予以重点控制。凡设备性能不符合安全要求的一律不准使用。
（4）防护设备的变动必须经项目经理部批准，变动后要有相应有效防护措施，作业完后按原标准恢复，所有书面资料由经理部安全员保管。
（5）对安全生产设施进行必要的合理投入。重要劳动防护用品必须购买定点厂家的认定产品。
5、现场用电安全防护
（1）电缆在室外直接敷设的深度应不小于0.6m，并在电缆上下各均匀敷设不小于50㎜厚的细砂，然后覆盖砖等硬质保护层。
（2）电缆穿越建筑物构筑物、道路、易受机械损伤的场所及引出地面2m至0.2m处，必须加设防护套管。固定机械的电源电缆沿地面敷设时应穿管并埋地。
（3）进户线过墙应设穿管保护，距地面不得小于2.5m，并应采取防雨措施。
（4）配电系统实行分级配电箱且宜分别设置，如设置在同一配电箱内，动力和照明线路应分路设置。
（5）施工现场的电气设应实行两级漏电保护，即在配电箱和开关箱内设置漏电保护器。
（6）施工现场的电动建筑机械、手持电动工具和用电安全装置必须符合相应的国家标准、专业标准和安全技术规程，并应有产品合格证和使用说明书。
（7）所有电气设备的外露导电部分，均应作保护接零。对产生振动的设备其保护零线的连接点不少于两处。
（8）电焊机单独设置开关，并配备漏电保护装置。电焊机应放置在防雨、防砸的地点，下方不得有堆土和积水。周围不得堆放易燃、易爆物品及其他杂物。焊工必须按规定穿戴防护用品，持证上岗。
（9）照明：
a、照明灯具的距地高度：室内不低于2.4m室外不低于3m。
b、一般场所的照明应在电源旁装设漏电保护器，并应有分路开关和熔断器。照明灯具的金属外壳和金属支架必须作保护接零。
（10）用电采用三相五线制方式。
（11）所有施工机械均采用一机、一闸、一漏的使用方式。
6、安全保护措施
（1）安全帽
a、安全帽必须经有关部门检验合格后方能使用。
b、正确使用安全帽并扣好帽带。
c、不准把安全帽抛、扔或做、垫。
d、不准使用缺衬、缺带及破损安全帽。
（2）安全带
a、安全带须经有关部门检验合格方能使用。
b、安全带使用两年后，必须按规定抽验一次，对抽验不合格的，必须更换安全绳后才能使用。
c、安全带应存储在干燥、通风的仓库内，不准接触高温、明火、强碱酸或尖锐的坚硬物体。
d、安全带应高挂低用，不准将绳打结使用。
e、安全的各种部件不得任意拆除。
七、文明施工、环境保护措施
1、总则
（1）文明施工是一个系统工程，贯穿于项目施工管理的始终。它是施工现场管理水平的体现，涉及项目每一个人员的生产、生活及工作环境，为此文明施工非常为重要。我公司结合以往工施工经验，并按沈阳市《施工现场管理标准暂行规定》沈建管发（2001）6号文件执行，把该工程建成沈阳市的文明样板工程。
（2）在施工过程中，自觉地形成环保意识，要创造良好的生产工作环境，最大限度地减少施工所产生的环境污染。
2、实施责任
（1）现场经理是施工管理的第一责任者，项目工程管理部制定文明施工计划。
（2）区域责任工程师直接负责责任区域的文明施工。
（3）设专职文明施工管理人员，专门负责现场文明施工。
（4）厨房、厕所等特殊位置设置专人清扫，并落实责任。
3、管理要点
（1）总平面图要合理安排现场平面布置。
（2）总平面图要明确表示临电、临水、消防管线、排水系统及道路的位置。
（3）总平面图管理材料、构件、成品、半成品等按总平面图划分位置分类整齐堆放，每天做到工完场清。
（4）严格遵守有关消防、保卫方面的法令、法规，制定有关消防保卫管理制度，完美消防设施，消除事故隐患。佩带统一印制的出入证，加强现场保卫工作。
（5）与附近居民、政府、派出所建立良好的关系，做好周围群众的各项工作，遵守市政府关于夜间施工的有关规定以减少施工时的扰民，保证工程顺利进行。
4、管理措施
（1）施工现场临时道路采用200㎜厚石子铺设，这既给雨季施工带来很大的便利，给工人提供良好的工作环境，又防止了尘土、泥浆被带到现场，保护了周边环境，很大程度上加强了现场文明施工。
（2）运输散装材料，车厢应封闭避免撒落。
（3）设立专门的垃圾堆放区，派专人进行现场洒水，防止灰尘飞扬，保护周边空气清洁，对离开现场的车辆派专人进行冲洗，防止把现场泥土带离现场影响公共卫生。
（4）建立有效的排水设施，保证现场和周围环境整洁文明。
（5）严格按辽宁省及沈阳市有关环保规定执行。
（6）搞好施工现场卫生，施工现场垃圾按指定的地点集中收集并及时运出现场，时刻保持现场的文明。
（7）现场的厕所、排水沟及阴暗潮湿地带要经常进行消毒以防蚊蝇滋生。
（8）现场施工道路要保持畅通与清洁，不得随意堆放物品，更不允许堆放杂乱物品或施工垃圾。
（9）工程现场实行作业区、材料区、生活区隔离。三区设置安全合理、标识醒目 。
5、生活区管理
（1）宿舍实行公寓化管理，床铺搭设合理，物品摆放整齐，宿舍分隔房间，每间宿舍按20人安排。
（2）食堂达到卫生洁净。有卫生防火制度和防蝇、鼠、尘等设施，并有专人负责。
（3）厕所设置水冲厕所，并设专人清扫，做到厕所外无随地大小便，厕所无粪便外溢，无蝇蛆脏水。
（4）施工现场做到地下无污水、臭水、常流水，生活垃圾设有专用容器，专人保洁，现场和生活区定期采取投放鼠药和杀虫剂，确保四害密度在国标之内。
6、治安消防管理
（1）施工现场实行封闭式管理，搞好治安综合治理，设置公司着装保安人员昼夜值班，对外来人员登记造册，防止扰乱社会治安和丢、损、毁、盗现象的发生。
（2）现场建立防火制度，配置灭火器材，设置消防水源，明确责任区落实于人，杜绝火灾事故。
7、环境保护管理
（1）施工现场建筑垃圾日产日清，统一排放。
（2）保证在市政府规定的时间22时至次日6时禁止噪音扰民作业。

XXXXXX建筑基础工程公司

2008年4月2日
