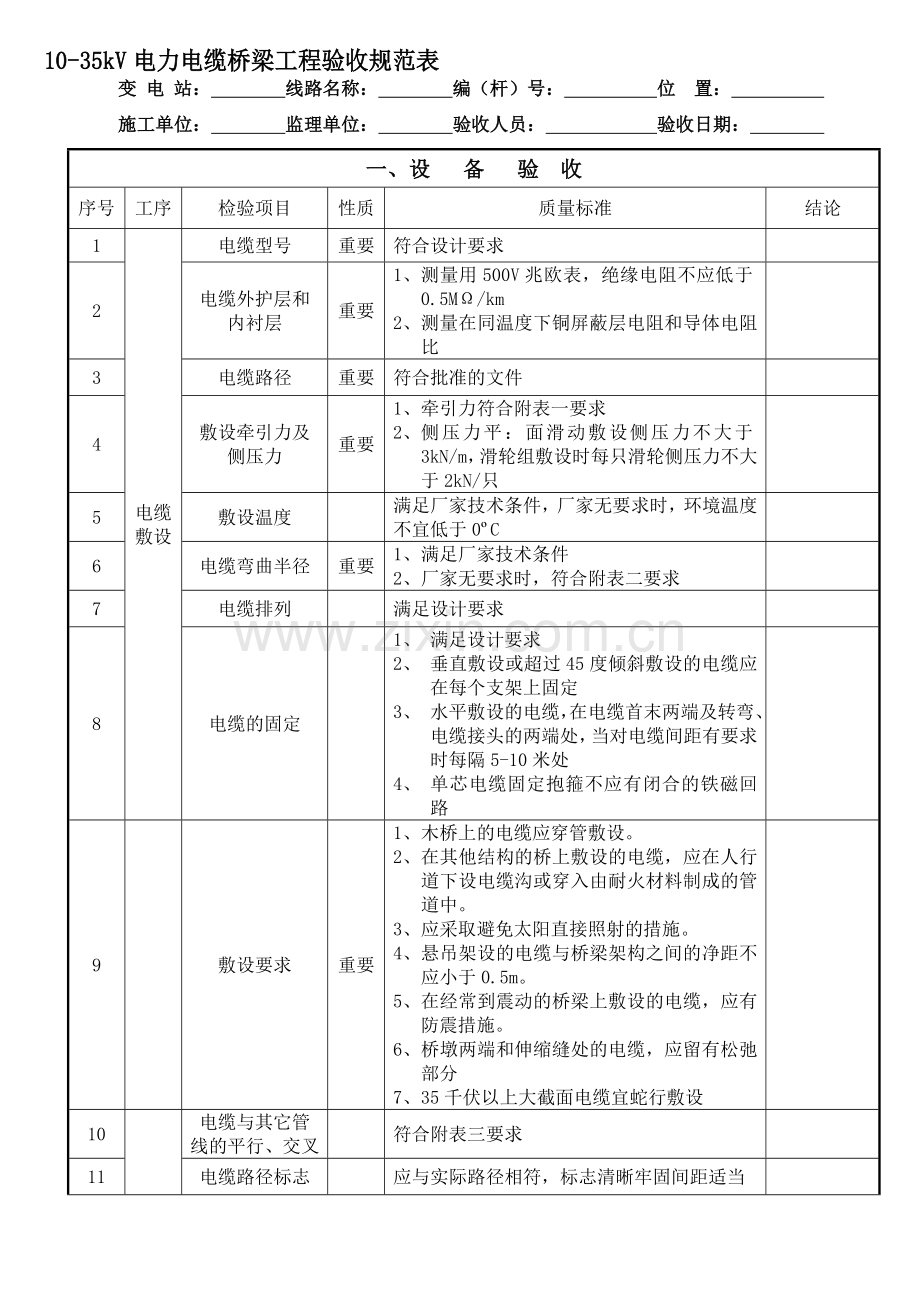

10-35kV电力电缆桥梁工程验收规范表
变 电 站： 线路名称： 编（杆）号： 位 置：
施工单位： 监理单位： 验收人员： 验收日期：
一、设 备 验 收
序号
工序
检验项目
性质
质量标准
结论
1
电缆敷设
电缆型号
重要
符合设计要求

2
电缆外护层和内衬层
重要
1、 测量用500V兆欧表，绝缘电阻不应低于0.5MΩ/km
2、 测量在同温度下铜屏蔽层电阻和导体电阻比

3
电缆路径
重要
符合批准的文件

4
敷设牵引力及侧压力
重要
1、 牵引力符合附表一要求
2、 侧压力平：面滑动敷设侧压力不大于3kN/m，滑轮组敷设时每只滑轮侧压力不大于2kN/只

5
敷设温度

满足厂家技术条件，厂家无要求时，环境温度不宜低于0ºC

6
电缆弯曲半径
重要
1、 满足厂家技术条件
2、 厂家无要求时，符合附表二要求

7
电缆排列

满足设计要求

8
电缆的固定

1、 满足设计要求
2、 垂直敷设或超过45度倾斜敷设的电缆应在每个支架上固定
3、 水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处，当对电缆间距有要求时每隔5-10米处
4、 单芯电缆固定抱箍不应有闭合的铁磁回路

9

敷设要求
重要
1、 木桥上的电缆应穿管敷设。
2、 在其他结构的桥上敷设的电缆，应在人行道下设电缆沟或穿入由耐火材料制成的管道中。
3、 应采取避免太阳直接照射的措施。
4、 悬吊架设的电缆与桥梁架构之间的净距不应小于0.5m。
5、 在经常到震动的桥梁上敷设的电缆，应有防震措施。
6、 桥墩两端和伸缩缝处的电缆，应留有松弛部分
7、 35千伏以上大截面电缆宜蛇行敷设

10

电缆与其它管线的平行、交叉

符合附表三要求

11
电缆路径标志

应与实际路径相符，标志清晰牢固间距适当

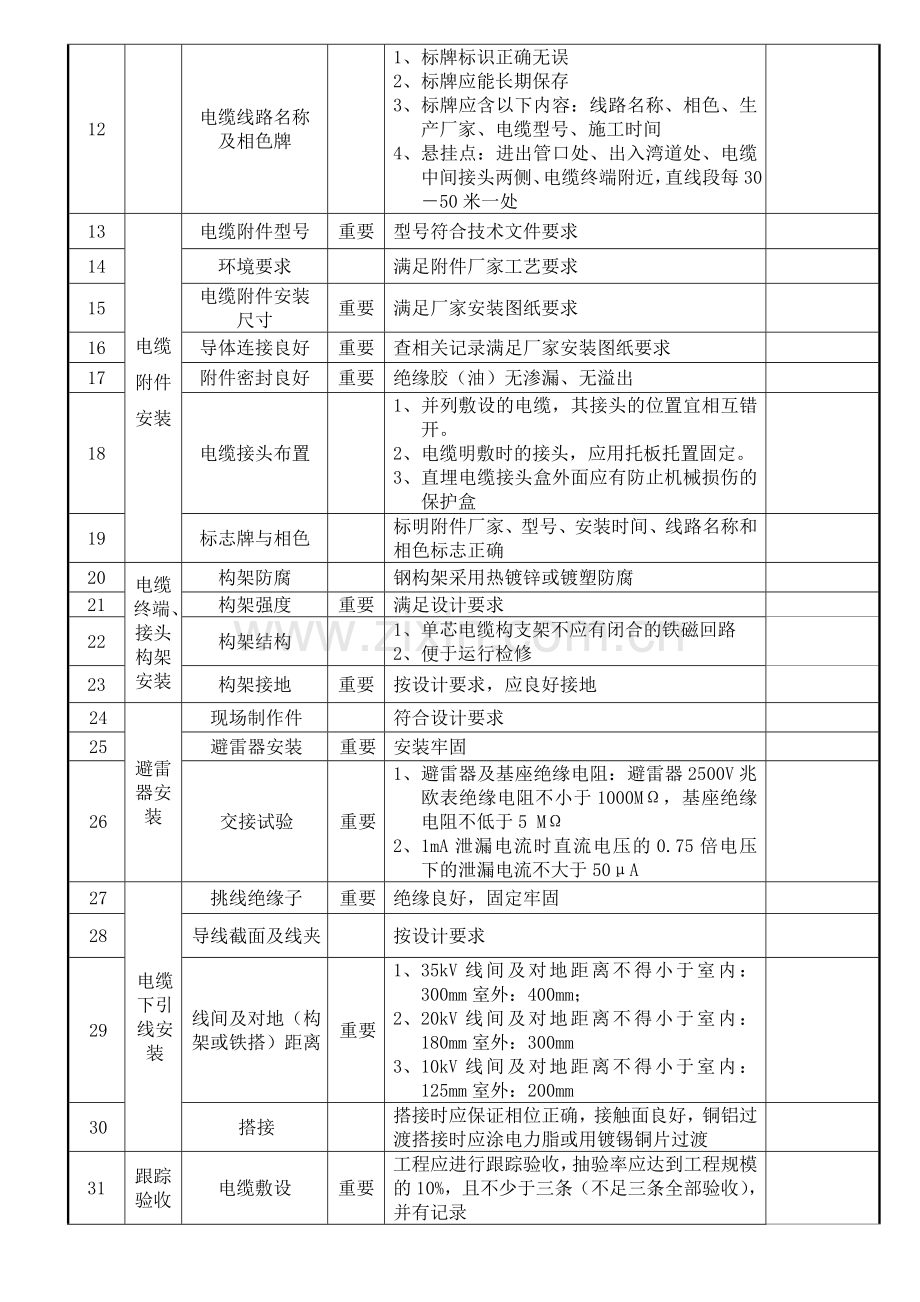

12
电缆线路名称及相色牌

1、 标牌标识正确无误
2、 标牌应能长期保存
3、 标牌应含以下内容：线路名称、相色、生产厂家、电缆型号、施工时间
4、 悬挂点：进出管口处、出入湾道处、电缆中间接头两侧、电缆终端附近，直线段每30－50米一处

13
电缆附件安装
电缆附件型号
重要
型号符合技术文件要求

14
环境要求

满足附件厂家工艺要求

15
电缆附件安装尺寸
重要
满足厂家安装图纸要求

16
导体连接良好
重要
查相关记录满足厂家安装图纸要求

17
附件密封良好
重要
绝缘胶（油）无渗漏、无溢出

18
电缆接头布置

1、 并列敷设的电缆，其接头的位置宜相互错开。
2、 电缆明敷时的接头，应用托板托置固定。
3、 直埋电缆接头盒外面应有防止机械损伤的保护盒

19
标志牌与相色

标明附件厂家、型号、安装时间、线路名称和相色标志正确

20
电缆终端、接头构架安装
构架防腐

钢构架采用热镀锌或镀塑防腐

21
构架强度
重要
满足设计要求

22
构架结构

1、 单芯电缆构支架不应有闭合的铁磁回路
2、 便于运行检修

23
构架接地
重要
按设计要求，应良好接地

24
避雷器安装
现场制作件

符合设计要求

25
避雷器安装
重要
安装牢固

26
交接试验
重要
1、 避雷器及基座绝缘电阻：避雷器2500V兆欧表绝缘电阻不小于1000MΩ，基座绝缘电阻不低于5 MΩ
2、 1mA泄漏电流时直流电压的0.75倍电压下的泄漏电流不大于50μA

27
电缆下引线安装
挑线绝缘子
重要
绝缘良好，固定牢固

28
导线截面及线夹

按设计要求

29
线间及对地（构架或铁搭）距离
重要
1、 35kV线间及对地距离不得小于室内：300mm室外：400mm；
2、 20kV线间及对地距离不得小于室内：180mm室外：300mm
3、 10kV线间及对地距离不得小于室内：125mm室外：200mm

30
搭接

搭接时应保证相位正确，接触面良好，铜铝过渡搭接时应涂电力脂或用镀锡铜片过渡

31
跟踪验收
电缆敷设
重要
工程应进行跟踪验收，抽验率应达到工程规模的10%，且不少于三条（不足三条全部验收），并有记录

32
附件安装
重要
工程应进行跟踪验收，抽验率应达到工程规模的10%，并有记录

二、资 料 验 收
序号
资 料 名 称
数 量
结 论
备 注
1
电缆出厂合格证、试验报告

2
电缆附件出厂合格证及试验报告

3
电缆及附件开盘（箱）检查记录

4
电缆附件厂家安装图纸

5
避雷器出厂合格证、试验报告

6
绝缘子出厂合格证、试验报告

7
工程“三措”及作业指导书

8
单位、分部、分项工程质量检验评定表

9
工程质量报验单

10
各阶段隐蔽工程旁站监理记录

11
施工过程中形成的其他文件和纪要

12
电缆工程电气竣工图纸

13
电缆敷设记录

14
电缆附件安装记录

15
避雷器交接试验记录

16
电缆主绝缘交接试验记录

三、验 收 总 体 意 见
总体评价

整改建议

验收结论

附表一
敷设牵引力及侧压力（按缆芯截面计算，单位N/mm2）
牵引方式
牵引头
钢丝套网
受力部位
铜芯
铝芯
铜芯
铝芯
塑料护套
允许牵引强度
70
40
10
40
7

附表二
电缆弯曲半径
电缆型式
多芯
单芯
塑料绝缘电缆
无铠装
15D
20D
有铠装
12D
15D
油浸式绝缘电力电缆
铝套
30D
铝套
有铠装
15D
20D
无铠装
20D
-
自容式充油（铅包）电缆
-
20D
注：表中D为电缆外径。
附表三
电缆之间，电缆与管道、道路、建筑物之间平行和交叉时的最小净距（m）
项目
最小净距
平行
交叉
电力电缆间及其 与控制电缆间
10kV及以下
0．10
0．50
10kV以上
0．25
0．50
控制电缆间
—
0．50
不同使用部门的电缆间
0．50
0．50
热管道（管沟）及热力设备
2．00
0．50
油管道（管沟）
1．00
0．50
可燃气体及易燃液体管道（沟）
1．00
0．50
其它管道（管沟）
0．50
0．50
铁路路轨
3．00
1．00
电气化铁路路轨
交流
3．00
1．00
直流
10．0
1．00
公路
1．50
1．00
城市街道路面
1．00
0．70
杆基础（边线）
1．00
—
建筑物基础（边线）
0．60
—
排水沟
1．00
0．50
