附件5

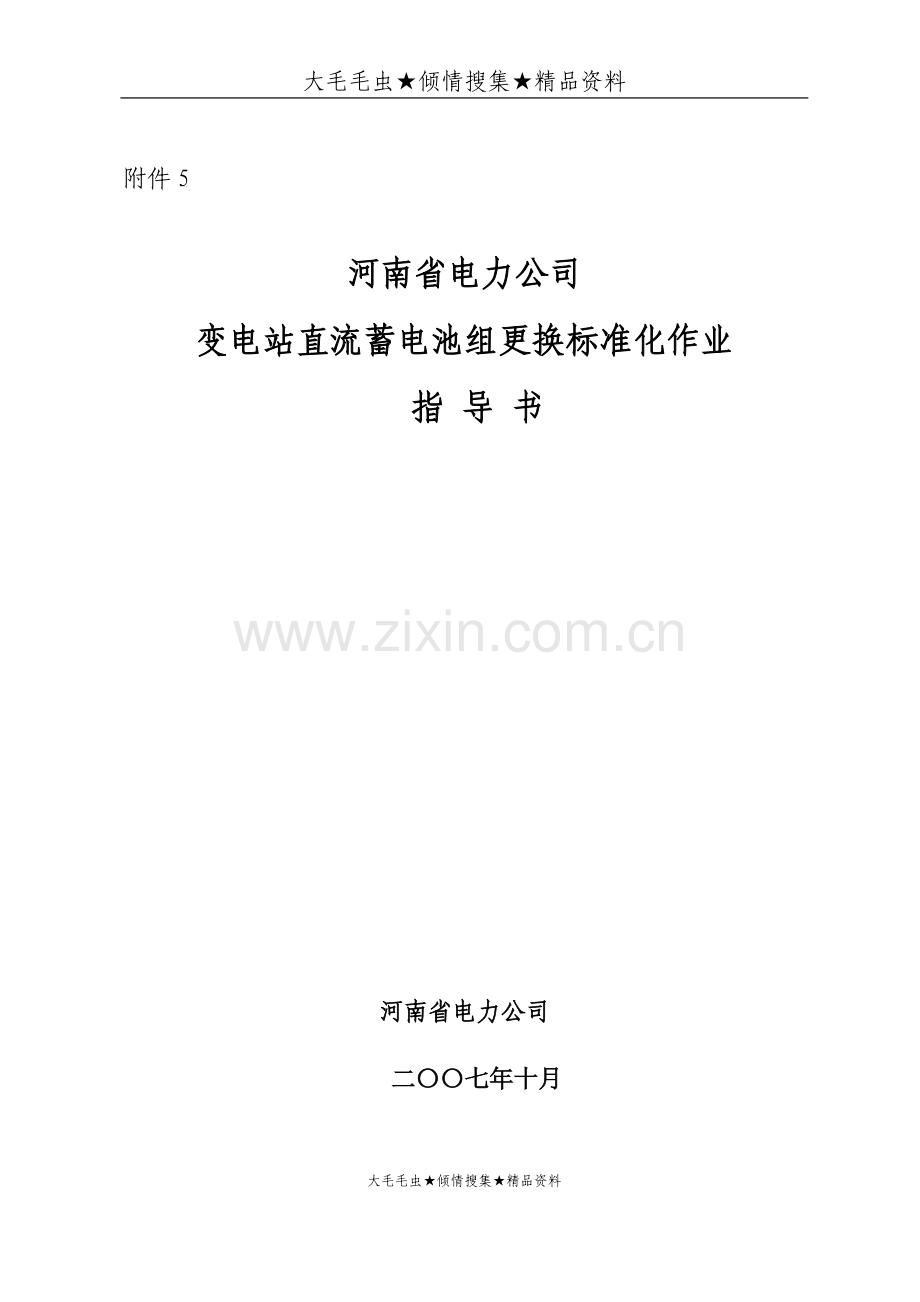

河南省电力公司
变电站直流蓄电池组更换标准化作业
指 导 书

河南省电力公司
二〇〇七年十月
目 录

1 总则 1
2 适用范围 1
3 作业指导要求 1
3.1 天气条件及作业现场 1
3.3 标准作业时间 1
3.4 作业图纸资料 1
3.5 作业工器具 1
3.6 作业程序及质量控制 1
4 作业安全重点 1
5 编制依据 1
6 质量记录 1

大毛毛虫★倾情搜集★精品资料
1 总则
1．1为加强现场标准化作业的管理，规范河南电网变电站直流蓄电池组更换工作，提高蓄电池组安装质量，确保直流系统运行稳定性，特编写本作业指导书。
1．2本作业指导书根据国家电网公司近期关于直流电源系统的一系列新的规程规定，结合河南电网直流电源设备发展现状及新技术应用情况，对河南省电力公司原有变电站直流蓄电池组更换作业指导书进行重新修编，补充了相关内容,以便更好地指导生产。
1．3本作业指导书由河南省电力公司编写并解释。
2 适用范围
本作业指导书适用于河南电网220kV及以下变电站内直流蓄电池组的更换。
3 作业指导要求
3.1 天气条件及作业现场
3.1.1作业时应避开雷雨、大风天气。
3.1.2站内避免进行大型操作。
3.1.3检修现场应无可燃或爆炸性气体、液体，无引燃火种，否则应采取有效的防范措施。
3.1.4检修现场严禁烟火，做好消防措施，保持通风良好，并应配置足够数量的防护用品。
3.2 作业人员
蓄电池组的更换工作作业人员宜4人，其中工作负责人1人，工作班成员3人。人员要求如下：
1)工作负责人必须具备工作负责人资格并熟练掌握本作业项目的作业程序和质量标准。
2)工作班成员必须是具备一定的直流系统理论知识、熟悉电力生产的基本过程及蓄电池的原理及结构, 掌握蓄电池组的安装、调试、检修技能，并通过年度《电业安全工作规程》考试的人员。
3)工作成员精神状况良好。
4)学徒工、实习人员应在师傅指导下进行指定的工作。
3.3 标准作业时间
通常情况下一组蓄电池更换需要3－4天。
3.4 作业图纸资料
序 号
资料名称
单 位
数 量
1
本作业书。
册
1
2
原蓄电池组说明书。
套
1
3
新蓄电池组说明书。
套
1
4
本站直流系统接线图。
套
1
5
施工方案及安全措施、技术措施和组织措施等各项措施。
套
1
6
蓄电池容量放电测试仪说明书。
套
1
3.5 作业工器具
序 号
名 称
规 格
单 位
数 量
1
临时蓄电池组（根据情况可选）

套
1
2
蓄电池放电仪

台
1
3
蓄电池内阻测试仪

台
1
4
数字式万用表

块
1
5
室内温度计

只
1
6
十字螺丝刀
8″
把
1
7
一字螺丝刀
8″
把
1
8
十字螺丝刀
6″
把
1
9
一字螺丝刀
6″
把
1
10
活口扳手
8″ （做绝缘处理）
把
2
11
双开口扳手
10--12（做绝缘处理）
把
2
12
双开口扳手
11--13（做绝缘处理）
把
2
13
双开口扳手
12--14（做绝缘处理）
把
2
14
绝缘手套

副
2
15
毛刷

把
3
16
凡士林

瓶
1
17
白布

米
5
3.6 作业程序及质量控制
序号
作业程序
质量控制
危险点
1
作业前
准备
1、编制安全措施、技术措施。
2、组织学习上述措施、有关说明书和本作业指导书，熟悉本作业危险点。
3、准备好作业所需图纸资料及工器具。
4、了解蓄电池组运行状况（如缺陷和异常情况），
准备好工具和备件。
5、准备好工作票、现场安全措施（危险点分析）。
1、防止设备运输过程中设备损坏。

2
履行工作许可手续

1、运行人员根据工作票安措履行安全措施。
2、工作负责人会同工作许可人检查安措是否合适。
3、按有关规定办理工作许可手续。
4、交待工作任务、工作范围及相关注意事项。
5、进行人员分工。

1、严禁未履行工作许可手续即进入现场工作。
2、工作中严禁随意变更安全措施。
3
现场布置

1、作业现场设置工器具存放区、备品备件存放区、废
物存放区，各区应设置合理。
2、工具、材料按指定位置放置。

4
设备开箱检查

1、检查外包装应无损坏。
2、检查蓄电池铭牌与购置要求是否相符；检查说明书、出厂试验报告、证件是否齐全，并妥善保管。
3、检查配（备）件是否与装箱清单一致。
4、填写开箱记录。

1、有关技术资料妥善保管，防止遗失。
2、搬运电池时，防
止摔伤。

5
外观检查

1、检查壳体应无变形、裂纹、损伤，密封良好、外观
清洁。
2、蓄电池的正、负极柱极性正确，无变形。
3、连接条、螺栓及螺母无锈蚀。
4、蓄电池无漏液现象；安全阀良好。

6
蓄电池内阻测试
实际测试应与制造厂提供的阻值一致，允许偏差范围为±10％。
1、防止直流接地和
短路。
7
调整运行方式

两组蓄电池：
1、检查两套直流系统的电压是否一致，如果压差过大,应调整一致,压差不应超过5V。
2、两段直流母线并列运行。
3、将更换的蓄电池组停止运行，退出直流系统。
4、检查运行直流系统是否正常。

一组蓄电池：
1、将临时蓄电池组充好电后，核对临时蓄电池组与运行中直流母线极性一致。
2、调整充电装置，使临时蓄电池组与运行中的直流母线的压差不超过5V。
3、将临时蓄电池组经保护电器接入到直流母线。
4、检查新运行方式下直流系统运行正常。

1、防止直流接地和短路。
2、防止直流母线失压。
8
旧蓄电池组拆除

1、退出原蓄电池组。
2、拆除的接线应包扎绝缘，并作好标记。
3、拆除原蓄电池组，清理现场。
1、防止人员触电。
2、防止蓄电池短路。
9
新蓄电池组安装

1、蓄电池放置的平台、支架及间距应符合设计要求。
2、蓄电池应安装平稳，间距均匀，排列整齐；蓄电池
间距不小于15mm,蓄电池与上层隔板间距不小于150mm。
3、连接条及蓄电池极柱接线正确，螺栓紧固。
4、蓄电池及电缆引出线要标明序号、正、负极性。
5、在蓄电池组断开情况下，用1000V摇表测量蓄电池
组的引出线正、负之间及对地绝缘均不低于10MΩ。
6、接入蓄电池巡检仪。
7、核对充电机直流输出母线极性与蓄电池组极性是否
一致。

1、防止直流接地短
路。
2、搬运电池时防止
摔伤。
3、极柱连接时，防
止用力过度损伤极
柱。
4、当蓄电池室必须
进行明火作业时，
严禁向蓄电池大电
流充电。并始终保
持通风良好，还应
做好消防措施。
10
新蓄电池组充放电

1、检查制造厂家充放电记录应符合相关标准或出厂要
求。
2、修改直流监控装置参数。
3、对新蓄电池组进行核对性充放电，容量应达到额定容
量的100％。
4、检查蓄电池单体电压和温度有无异常。（试验步骤参
照蓄电池组核对性充放电检验作业指导书）。
1、核对性充放电应
严格按制造厂规定
进行。
2、防止蓄电池过充
过放。
11
接入新蓄电池组

两组蓄电池：
1、检查新蓄电池组电压与直流母线电压差值不大于5V。
2、充电机投入运行。
3、新蓄电池组投入运行，保证极性正确。
4、检查新蓄电池组电压。
1、防止短路、接地。
2、防止极性接错。
3、防止直流母线失压。

单组蓄电池：
1、检查新蓄电池组电压与直流母线电压差值不大于5V。
2、将新蓄电池组接入直流系统，保证极性正确。
3、退出临时蓄电池组。
4、检查新蓄电池组电压。
1、防止短路、接地。
2、防止极性接错。
3、防止直流母线失压。
12
检查运行方式
检查直流运行方式正常。

13
工作终结

1、组织验收，如存在问题进行整改。
2、整理记录、资料。
3、清扫现场，清点材料和工具。
4、做好变电站有关记录。
5、办理工作终结手续。

14
填写质量报告

1、填写安装报告。
2、填写质量报告。
3、整理图纸。
4、移交相关技术资料（合格证、使用说明书）、竣工图纸等。

4 作业安全重点
1) 严禁直流系统脱离蓄电池组运行。
2) 整个试验过程中，防止直流系统短路、接地。
3) 防止直流母线失压。
4) 防止误动、误碰运行设备。
5) 严格控制充放电电流和电池端电压，防止电池爆瓶或安全阀开启，防止过充过放。
6) 试验场所禁止烟火。
5 编制依据
《阀控式密封铅酸蓄电池订货技术条件》DL/T 637-1997
《电力系统用蓄电池直流电源装置运行与维护技术规程》 DL/T 724-2000
《电业安全工作规程》
《直流电源系统检修规范》国家电网公司
《直流电源系统运行规范》国家电网公司
《国家电网公司十八项电网重大反事故措施》
蓄电池生产厂家技术说明书、出厂试验报告
6 质量记录
蓄电池组更换质量控制记录
安装位置

运行编号

安装日期

型 号

厂 家

出厂编号

工作负责人

成 员

试验时间

序号
作业程序
标 准
试验结果
结论
备注
1
开箱检查
1.开箱前包装无破损。

2.开箱后蓄电池外壳完好，无损坏，资料齐全。

2
外观检查

1．壳体无变形、裂纹、损伤，密封良好、外观清洁。
2．连接条、螺栓及螺母齐全，无锈蚀。
3．蓄电池无漏液现象，安全阀完好。

3
蓄电池内阻测试

实际测试应与制造厂提供的阻值一致，允许偏差范围为±10％。

4
调整
运行方式
单组蓄电池：临时蓄电池组接入直流母线极性正确。
两组蓄电池:运行方式切换正常。

5
拆除旧蓄电池组
退出旧蓄电池组。

6
安装新蓄电池组
1.整理支架基础槽钢，保证水平度。

2.安装新蓄电池组。
1）蓄电池间的间距不小于15mm。
2）蓄电池与上层隔板间的间距不小于150mm。
3）蓄电池支架低层距地面为150mm-300mm，整体高
度不宜超过1600mm。

3.蓄电池连接。
1）连接条及蓄电池极柱的接线正确，螺栓紧固。
2）蓄电池、电缆引出线要标明序号、正、负极性。
3）全部紧固件应紧固。
4）蓄电池巡检仪正确接入。

4.蓄电池组引出线正、负之间及对地绝缘不低于10M
Ω。
7
新蓄电池充放电
1.容量达到额定容量的100％。

2.蓄电池单体电压和温度有无异常。
8
新蓄电池组投入
运行
运行正常。

9
直流系统恢复正常运行方式
运行正常。
