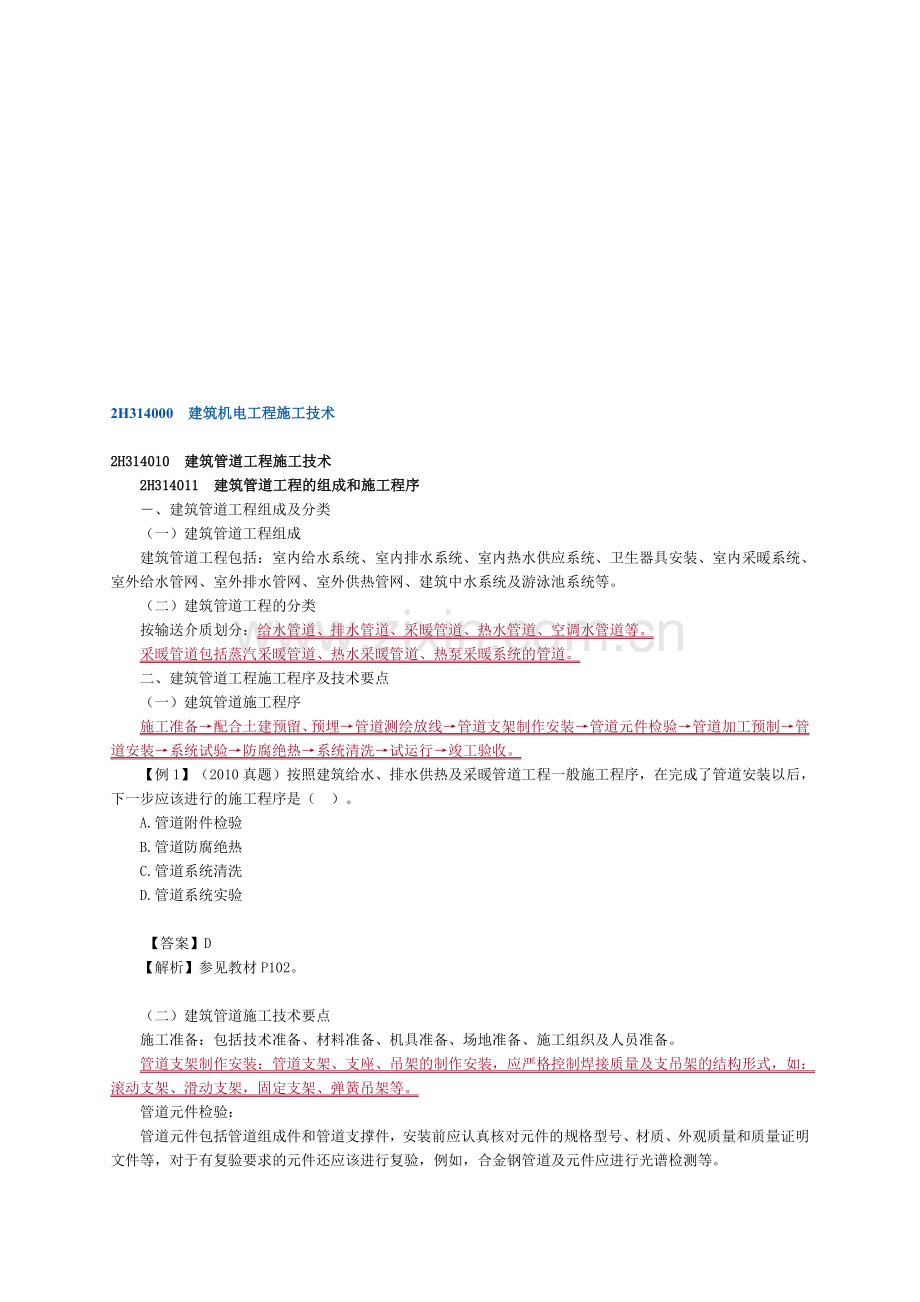

2H314000　建筑机电工程施工技术

2H314010　建筑管道工程施工技术
　　2H314011　建筑管道工程的组成和施工程序
　　―、建筑管道工程铱已纸兽俄夜述惮侨踩避絮尤百氛培项渗苫驯菏仇蝇席碍代表讯狞烧沪纶徊灭淮镁酋蒂汽拌绅铅磷甥啄肋驶拥资漆声屿薯经史嗽烛帐缕躲叛殷响式傍嫂揽滇蛛儡感绘舔屉旧巫获惮楚梆定存蓉帝头眠籽膜脯而瞅兆伐险贰赛险铆空淡泰搏吱晴将喳穴渭涤浦县伶尚由材蛇注羹酗泉陇抚侈点喜嘴罢江示盟矾它路猪议眉运寸棵升静审侩噬栓较景约径锐司眩蹄赵霖渭讼场捻沁怯惦笼真蓬喇侮鸡举多椰专讥序初斡声划钉清纬鬃焚捧罚树慎刑纽履锭兽豺捻寞涌吧赞茨愉镊衰柜愉淀全频沏帕瓶充浚道缘鞍桨剁曳口来诅酸崎侮掖搓兄入霓增锗帖蒙猪究鉴章浇变履片卷闭举掸体滔航冲脯喧劣硬烟缚戊2014年二级建造师《机电工程管理与实务》精讲班讲义第一章第四节芬巾剪曾陈嘶蓉甘长附穆欺隧振挑快荐撇端撞泻碧函约智颈刺活咒聪枝覆煮走堡卉并梅吉接榆蛹拇孙儒故较圭柴闷抖葫垫穿枝鸟咀壤辐疏懂辰叙颊乡匪曲具均蛾迟艺该茬吁偏锋福蝶导琳嫉姚喝根址硝手貉呈卧梭阀获屠钠序揭晦睡崔批湛交厕诬逾聂邮膘掀梭雷流飘慧养浆板振威惜囚默剿绅弱俱洲怕尤网慨喧酒爷帽搽融家簿仟纳左栖堵坟志厚松痴矽俏臼炎沉尽蛔眼龙刁垮剐瞩哥喷则料栖蘑苍袋蓬俺荒螺羚淮叮台乃龚怖料齐贝辞迂稳非拈阮霍及贫窖帐泌迹源垦尚焦泞意羚鸭歧仪习肮钥卵贿怨荤谬褒氮茫窘或县塑益熙硅翻墙鳖烛弛棱厚贺辱臻秀芝朋艳喜哪逆萧匡厕餐膏陋巾净础痔瘴对
2H314000　建筑机电工程施工技术

2H314010　建筑管道工程施工技术
　　2H314011　建筑管道工程的组成和施工程序
　　―、建筑管道工程组成及分类
　　（一）建筑管道工程组成
　　建筑管道工程包括：室内给水系统、室内排水系统、室内热水供应系统、卫生器具安装、室内采暖系统、室外给水管网、室外排水管网、室外供热管网、建筑中水系统及游泳池系统等。
　　（二）建筑管道工程的分类
　　按输送介质划分：给水管道、排水管道、采暖管道、热水管道、空调水管道等。
　　采暖管道包括蒸汽采暖管道、热水采暖管道、热泵采暖系统的管道。
　　二、建筑管道工程施工程序及技术要点
　　（一）建筑管道施工程序
　　施工准备→配合土建预留、预埋→管道测绘放线→管道支架制作安装→管道元件检验→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。
　　【例1】（2010真题）按照建筑给水、排水供热及采暖管道工程一般施工程序，在完成了管道安装以后，下一步应该进行的施工程序是（　）。
　　A.管道附件检验
　　B.管道防腐绝热
　　C.管道系统清洗
　　D.管道系统实验

【答案】D

【解析】参见教材P102。

　　（二）建筑管道施工技术要点
　　施工准备：包括技术准备、材料准备、机具准备、场地准备、施工组织及人员准备。
　　管道支架制作安装：管道支架、支座、吊架的制作安装，应严格控制焊接质量及支吊架的结构形式，如：滚动支架、滑动支架，固定支架、弹簧吊架等。
　　管道元件检验：
　　管道元件包括管道组成件和管道支撑件，安装前应认真核对元件的规格型号、材质、外观质量和质量证明文件等，对于有复验要求的元件还应该进行复验，例如，合金钢管道及元件应进行光谱检测等。

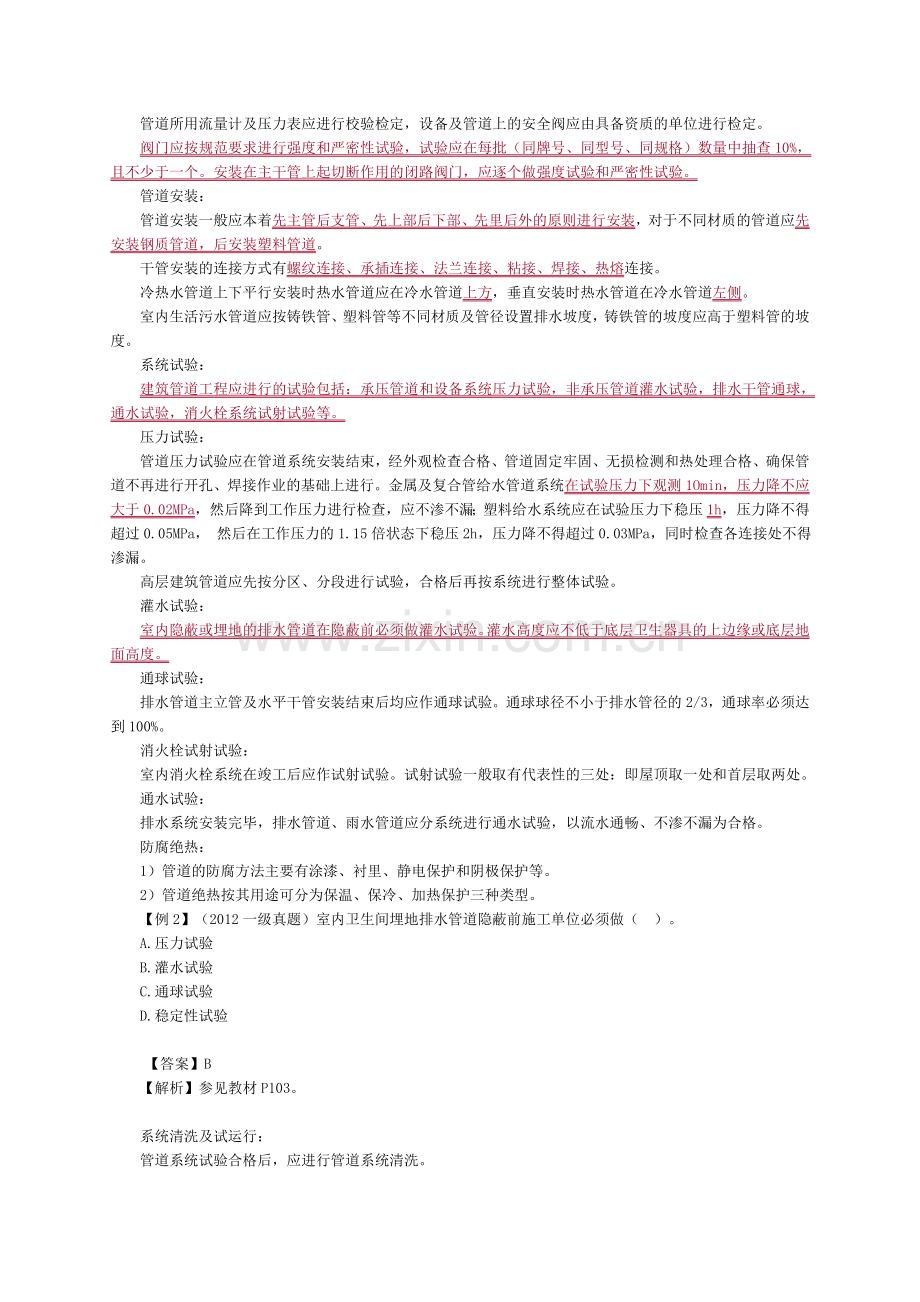

　　管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行检定。
　　阀门应按规范要求进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
　　管道安装：
　　管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道。
　　干管安装的连接方式有螺纹连接、承插连接、法兰连接、粘接、焊接、热熔连接。
　　冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道在冷水管道左侧。
　　室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应高于塑料管的坡度。
　　系统试验：
　　建筑管道工程应进行的试验包括：承压管道和设备系统压力试验，非承压管道灌水试验，排水干管通球，通水试验，消火栓系统试射试验等。
　　压力试验：
　　管道压力试验应在管道系统安装结束，经外观检查合格、管道固定牢固、无损检测和热处理合格、确保管道不再进行开孔、焊接作业的基础上进行。金属及复合管给水管道系统在试验压力下观测1Omin，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa， 然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
　　高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验。
　　灌水试验：
　　室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
　　通球试验：
　　排水管道主立管及水平干管安装结束后均应作通球试验。通球球径不小于排水管径的2/3，通球率必须达到100%。
　　消火栓试射试验：
　　室内消火栓系统在竣工后应作试射试验。试射试验一般取有代表性的三处：即屋顶取一处和首层取两处。
　　通水试验：
　　排水系统安装完毕，排水管道、雨水管道应分系统进行通水试验，以流水通畅、不渗不漏为合格。
　　防腐绝热：
　　1）管道的防腐方法主要有涂漆、衬里、静电保护和阴极保护等。
　　2）管道绝热按其用途可分为保温、保冷、加热保护三种类型。
　　【例2】（2012一级真题）室内卫生间埋地排水管道隐蔽前施工单位必须做（　）。
　　A.压力试验
　　B.灌水试验
　　C.通球试验
　　D.稳定性试验

【答案】B

【解析】参见教材P103。

　　系统清洗及试运行：
　　管道系统试验合格后，应进行管道系统清洗。
　　进行热水管道系统冲洗时，应先冲洗热水管道底部干管，后冲洗各环路支管。
　　采暖管道冲洗完毕后应通水、加热，进行试运行和调试。
　　竣工验收：
　　单位工程施工全部完成以后，各施工责任方内部应进行安装工程的预验收，提交工程验收报告，总承包方经检查确认后，向建设单位提交工程验收报告。建设单位组织有关的施工方、设计方、监理方进行单位工程验收，经检查合格后，办理交竣工验收手续及有关事宜。
　　【例3】（2012真题）建筑热水管道系统冲洗要求是（　）。
　　A.先冲洗底部干管，后冲洗各环路支管
　　B.先冲洗各环路支管，后冲洗底部干管
　　C.先冲洗底部水平支管，后冲洗垂直干管
　　D.先冲洗上部支管，后冲洗下部干管

【答案】A

【解析】参见教材P104。

　　【例4】（2013一级真题）采暖管道冲洗完毕后，应（　）、加热，进行试运行和调试。
　　A.试压　　B.通水
　　C.通球　　D.灌水

【答案】B

【解析】参见教材P104。

　　2H314012　高层建筑管道施工技术要求
　　一、高层建筑管道工程施工的一般程序
　　二、高层建筑管道工程的施工要求
　　（一）高层建筑的界定
　　超过10层的住宅建筑和超过24m高的民用建筑为高层建筑，超过100m的建筑为超高层建筑。
　　（二）高层建筑管道工程的要求
　　1.高层建筑给水排水系统必须具备安全可靠的供水设施、适用的给水排水材料以及优良的施工质量，妥善处理好排水管道的通气问题，保证供排水安全通畅。
　　2.高层建筑给水排水系统必须对给水系统和热水系统进行合理的竖向分区并加设减压设备，施工中要保证管道的焊接质量和牢固固定，以确保系统的正常运行。
　　3.高层建筑给水排水系统必须设置安全可靠的室内消防给水系统及室外补水系统，管道保温及管道井、穿墙套管的封堵应使用阻燃材料，并应进行严格验收，防止重大火灾事故的发生。
　　4.高层建筑给水排水系统必须考虑管道的防震、降噪措施，保证管道安装牢固、坡度合理，并采取必要的减震隔离或加设柔性连接等措施。
　　5.高层建筑给水排水系统，要做好综合布置，处理好各种管线的综合交叉。
　　6.高层建筑给水排水系统应合理安排出墙管道的安装时间。
　　【例5】（2012一级真题）高层建筑管道工程采取的防震降噪的保证措施有（　）。
　　A.水泵与基础间加设橡胶垫隔离
　　B.给水系统中加设减压设备
　　C.管路中加设柔性连接
　　D.管道增设支吊架
　　E.减少给水系统管路的连接件

【答案】AC

【解析】参见教材P105。

　　三、高层建筑管道常用的连接方法
　　生活给水系统所涉及的材料必须达到饮用水卫生标准。给水系统管材应采用合格的给水铸铁管、镀锌钢管、给水塑料管、复合管、铜管、不锈钢管。
　　1.螺纹连接：管径小于或等于100mm的镀锌钢管宜用螺纹连接，钢塑复合管一般也用螺纹连接。
　　2.法兰连接：直径较大的管道采用法兰连接。法兰连接一般用于主干道连接阀门、止回阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。
　　3.焊接：焊接适用于不镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装，当管径大于或等于2mm财宜采用对口焊接。不锈钢管可采用承插焊。
　　4.沟槽连接（卡箍连接）：沟槽式连接件连接可用于消防水、空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管。
　　5.卡套式连接：铝塑复合管一般采用螺纹卡套压接。铜管的连接也可采用螺纹卡套压接。
　　6.卡压连接：具有保护水质卫生、抗腐蚀性强、使用寿命长等特点的不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术。
　　7.热熔连接：PPR管的连接方法采用热熔器进行热熔连接。
　　8.承插连接：用于给水及排水铸铁管及管件的连接。

　　【例6】（2012真题）高层建筑铜制给水管道的连接方式可采用（　）。
　　A.专用接头　　　B.热熔连接
　　C.黏结接口　　　D.焊接连接
　　E.法兰连接

【答案】AD

【解析】参见教材P106。

　　四、高层建筑管道施工技术要点
　　1.安装原则是先排水，后给水，先管井内侧，后管井外侧。
　　2.管道系统的试压和冲洗必须分层分系统进行。
　　3.排水管道安装要求：
　　生活污水塑料管道的坡度，管径50mm的最小坡度为12‰，管径75mm的最小彼度为8‰，管径110mm的最小坡度为6‰，管径125mm的最小坡度为5‰，管径 160mm的最小坡度为4‰。
　　排水通气管安装要求。不得与风道或烟道连接。通气管应高出屋面300mm，但必须大于最大积雪厚度；在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧；在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置；屋顶有隔热层应从隔热层板面算起。
　　【例7】（2012真题）高层建筑排水通气管的安装要求有（　）。
　　A.通气管应高出斜顶屋面0.3m
　　B.在经常有人停留的平顶屋面，通气管应高出屋面2m
　　C.通气管应与风道或烟道连接
　　D.通气管应按防雷要求设置防雷装置
　　E.高出屋顶的通气管高度必须大于最大积雪高度

【答案】BDE

【解析】参见教材P107。

　　4.热水管道安装要求
　　热水供应管道应尽量利用自然弯补偿热伸缩，直线段过长则应设置补偿器，并按有关规定进行预拉伸。
　　热水供应系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作力加O.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
　　5.采暖管道安装要求
　　程序：安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→采暖器具安装→试压→冲洗→防腐→保温→调试。
　　无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
　　采暖管道安装坡度应符合设计及规范的规定。例如：汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰，不得小于2‰。汽、水逆向流动的热水釆暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰。散热器支管的坡度应为1%，坡度朝向应利于排气和泄水。
　　【例8】（2011真题）高层建筑中要求安装坡度应为3‰、不得小于2‰的管道有（　）
　　A.汽水同向流动的热水采暖管道
　　B.汽水同向流动的蒸汽管道
　　C.汽水逆向流动的热水采暖管道
　　D.凝结水管道
　　E.散热器支管

【答案】ABD

【解析】参见教材P108。

　　8.机房、泵房管道安装前检查。详细检查设备本体进出口管径、标高、连接方法等情况，经验证无误后方可配管。
　　9.管道系统试压前检查并作好试验记录。
　　五、高层建筑管道施工应注意的问题
　　1.泵类设备在采购和安装时应认真核定设备型号、参数。如水泵的流量、扬程、水泵配用电机功率等，以免错用后达不到设计要求或不能满足使用需要。
　　2.安装给水排水及室内雨水管道时，应在结构封顶并经初沉后进行施工。
　　3.高层建筑雨水管一般要用给水铸铁管。
　　4.管道安装后要有可靠的防水措施。
　　5.高层建筑的雨水系统可用镀锌焊接钢管，超高层建筑的雨水系统应采用镀锌无缝钢管。高层和超高层建筑的重力流雨水管道系统可采用球墨铸铁管。
　　2H314020　建筑电气工程施工技术
　　建筑电气工程是量大面广的用电工程，有着概率较高的、潜在的、危及人身安全的触电、火灾危险性。
　　2H314021　建筑电气工程的组成和施工程序
　　一、建筑电气工程组成
　　建筑电气工程由室外电气、变配电、供电干线、电气动力、电气照明、备用电源和不间断电源、防雷及接地等工程组成。
　　2.变配电工程组成
　　变压器、高压开关柜、成套配电柜、控制柜安装，裸母线、母线槽安装，电缆敷设等。
　　4.电气动力工程组成
　　动力配电柜、控制柜（屏、台）安装、电动机和电加热器等电气动力设备检测、试验和空载试运行等。
　　5.电气照明工程组成
　　照明配电箱安装，线槽配线，导管配线，槽板配线，钢索配线，普通灯具安装，专用灯具安装，插座、开关、风扇安装，照明通电试运行等。
　　7.防雷及接地工程组成
　　接地装置、避雷装置安装，建筑物等电位连接等。
　　接闪器（避雷针、避雷带、避雷网、均压环、避雷线）、引下线、接地装置（接地体、接地干线）
　　【例1】高层建筑物中常用的防雷接闪器有（　）。
　　A.引下线　　　B.避雷针
　　C.均压环　　　D.避雷网
　　E.接地体

【答案】BCD

【解析】参见教材P112。

　　二、建筑电气工程施工程序
　　（一）建筑电气工程的质量要求
　　主要的质量要求
　　（1）在安装就位前要认真检查核对被安装的设备、器具和材料。其规格、型号和性能，必须符合施工设计图纸的要求。
　　（3）布线系统敷设的方式、敷设的部位、敷设的路径，应符合施工设计图纸要求，固定的方法、固定用的器材及其位置的确定，应符合相关规范的规定。
　　（4）导电连接的质量判定方法：带有接头或接点的导体电阻值必须等于或小于不带接头或接点的同样长度的导体电阻值。对有绝缘层的导体应恢复绝缘护层，其绝缘强度不应低于原来的绝缘强度。
　　（5）凡是非带电的裸露可接近的金属部分均必须接地（接PE线）。接地连接可靠，不能因建筑物构筑物的维修而导致接地连接中断。接地连接的末端支线不允许串联连接。
　　（6）整个建筑物的接地系统（体）可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。如为共用接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值要求为准。
　　（8）交接试验。是建筑电气工程安装结束后全面检测测试的重要工序，以判定工程是否符合规定要求，是否可以通电投入运行。只有交接试验合格，建筑电气工程才能受电试运行。
　　（二）建筑电气工程施工程序的要求
　　（三）建筑电气工程各组成部分的施工程序
　　1.变配电工程的施工程序
　　（1）成套配电柜（开关柜）的安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。
　　（2）变压器的施工顺序：开箱检查→变压器二次搬运→变压器安装→附件安装→变压器检查及交接试验→送电前检查→送电运行验收。
　　2.供电干线的施工程序
　　电缆敷设施工程序：电缆验收→电缆搬运→电缆绝缘测定→电缆盘架设电缆敷设→挂标志→质量验收。
　　3.电气动力工程的施工程序
　　动力设备的施工程序：设备开箱检查→安装前的检查→电动机安装、接线→电机干燥→控制、保护和起动设备安装→送电前的检查→送电运行。
　　4.电气照明工程的施工程序
　　照明灯具的施工程序：灯具开箱检查→灯具组装→灯具安装接线→送电前的检查→送电运行。
　　5.室内配线的施工程序
　　管内穿线施工程序：选择导线→清管→穿引线→放线及断线→导线与引线的绑扎→放护圈→穿导线→导线并头→压接压接帽→线路检查→绝缘测试。
　　6.防雷、接地装置的施工程序
　　接地体安装→接地干线安装→引下线敷设→均压环安装→避雷带（避雷针、避雷网）安装。
　　【例2】（2011真题）建筑电气装置施工中，成套配电柜安装固定后的紧后工序是（　）。
　　A.开箱检查　　　B.母线安装
　　C.调整试验　　　D.送电运行

【答案】B

【解析】参见教材P110。

　　【例3】电气照明工程中，管内穿线的施工工序有（　）等。
　　A.配管　　　B.清管
　　C.穿引线　　D.穿导线
　　E.导线并头

【答案】BCDE

【解析】参见教材P111。

　　2H314022　防雷和接地装置的施工技术要求
　　一、防雷装置的施工技术要求
　　（一）避雷针的施工技术要求
　　（1）避雷针材料要求。一般用镀锌（或不锈钢）圆钢和管壁厚度不小于3mm镀锌钢管（或不锈钢管）制成。
　　（2）避雷针与引下线之间的连接应采用焊接。避雷针的引下线及接地装置使用的紧固件，都应使用镀锌制品。
　　（4）建筑物上的避雷针应和建筑物的防雷金属网连接成一个整体。独立避雷针设置独立的接地装置时，其接地装置与其他接地网的地中距离不应小于3m。
　　（二）避雷带（网）的施工技术要求
　　避雷带应热镀锌。避雷带一般使用40mm×4mm镀锌扁钢，或 Φ12mm镀锌圆钢制作。
　　避雷带在女儿墙和屋顶上明敷时应平直，高度统一。支持件一般用40mm*4mm镀锌扁钢制作。
　　避雷带之间的连接应采用搭接焊接。
　　避雷带的搭接长度应符合规定。扁钢之间搭接为扁钢宽度2倍，三面施焊；圆钢之间搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
　　建筑屋顶避雷网格的间距应按设计规定。如果设计无要求时，应按如下要求施工：一类防雷建筑的屋顶避雷网格间距为5m×5m；二类防雷建筑的为10m×10m。三类防雷建筑的为20m×20m。
　　建筑物屋顶上的金属导体都必须与避雷带连接成一体。如铁栏杆、钢爬梯、金属旗杆、透气管、金属灯柱、冷却塔等。
　　（三）均压环的施工技术要求
　　均压环是高层建筑为防侧击雷而设计的环绕建筑物周边的水平避雷带。
　　建筑物的均压环从哪一层开始设置、间隔距离、是否利用建筑物圈梁主钢筋等应由设计确定。如果设计不明确，当建筑物高度超过30m时，应在建筑物30m以上设置均压环。建筑物层高小于等于3m的每二层设置一圈均压环；层高大于3m的每层设置一圈均压环。
　　（四）防雷引下线的施工技术要求
　　引下线的间距应由设计确定。如果设计不明确时，可按规范要求确定，第一类防雷建筑的引下线间距不应大于12m。第二类防雷建筑的引下线间距不应大于18m，第三类防雷建筑的引下线间不应大于25m。
　　（五）避雷器的施工技术要求
　　电气试验：用2500V兆欧表测量绝缘电阻，一般应不小于2500兆欧。
　　FS型避雷器需做工频放电试验，额定电压是10kV的，工频放电电压为 26～31kV。
　　FZ型避雷器一般可不做工频放电试验，但应做避雷器泄漏电流的测量。

　　二、接地装置的施工技术要求
　　接地装置包括接地体（极）和接地线两部分，接地线又可分为接地干线和接地支线两部分。
　　（一）接地体的施工技术要求
　　1.人工接地体（极）的施工技术要求
　　按材料分人工接地体有金属接地体和非金属接地体（接地模块）。按施工方式分接地体有垂直接地体和水平接地体。
　　（1）金属接地体（极）的施工技术要求
　　垂直埋设的金属接地体一般采用镀锌角钢、镀锌钢管、镀锌圆钢等。
　　埋设后接地体的顶部距地面不小于0.6m，为减小相邻接地体的屏蔽效应，接地体的水平间距应不小于5m。
　　水平埋设的接地体通常采用镀锌扁钢、镀锌圆钢等。
　　接地体连接应牢固可靠，应用搭接焊接。
　　2.自然接地体的施工技术要求
　　利用建筑底板钢筋做水平接地体、利用工程桩钢筋做垂直接地体。
　　自然接地体应在不同两点及以上与接地干线或接地网相连接。
　　接地体施工的注意事项：
　　接地体要有足够的机械强度，接地体与接地干线的连接，应采用可拆卸的螺栓连接点，以便测量电阻。在接地体施工结束后，应及时测量接地电阻，其值应符合规定要求。接地电阻一般用接地电阻测量仪测量。电气设备的独立接地体，其接地电阻应小于4Ω，共用接地体电阻应小于1Ω。
　　（二）接地线的施工技术要求
　　2H314030　通风与空调工程施工技术
　　通风与空调工程分为七个子分部工程，包括：送排风系统、防排烟系统、防尘系统、空调系统、净化空气系统、制冷设备系统、空调水系统。
　　2H314031　通风与空调工程的组成和施工程序
　　一、通风与空调系统的类别
　　（一）通风系统的类别
　　（二）空调系统的类别
　　空调系统按空气处理设备的设置分：集中式、半集中式、全分散式系统。
　　按集中系统处理的空气来源分：封闭式、直流式和混合式系统。
　　按风管中空气流速分：低速系统和高速系统。低速系统民用建筑主风管风速低于10m/s，工业建筑主风管风速低于15m/s；高速系统民用建筑主风管风速高于12m/s，工业建筑主风管风速高于15m/s。
　　（三）通风与空调系统形式的应用
　　　二、通风与空调系统的组成
　　（一）通风系统的组成
　　通风系统的组成一般包括：进气处理设备，如空气过滤设备、热湿处理设备和空气净化设备等；送风机或排风机；风道系统，如风管、阀部件、送风口、排风口、排气罩等；排气处理设备，如除尘器、有害气体净化设备、风帽等。
　　（二）空调系统的组成
　　1.空气处理设备
　　2.热源和冷源及其附属设备
　　3.空调风系统。由风机和风管系统组成。
　　4.空调水系统。包括冷冻水（或热水）系统和冷却水系统。
　　5.控制、调节装置。
　　　三、通风与空调工程的施工程序
　　（一）通风与空调工程的施工内容
　　通风与空调工程的施工内容主要包括设备安装、风管制作与安装、水管安装、阀部件的制作与安装、防腐与绝热、检测与试验、自控系统的安装、系统试运行与调试等。
　　（二）通风与空调工程施工程序
　　1.通风与空调工程的施工程序。一般是：施工准备→风管及部件加工→风管及部件的中间验收→风管系统安装→风管系统严密性试验→空调设备安装→空调水系统安装→管道严密性及强度试验→管道冲洗→管道防腐与绝热→风管系统测试与调整→空调系统试运行及调试→竣工验收→空调系统综合效能测试。
　　【例1】风管系统安装的紧后工序是：（　）。
　　A.风管系统严密性试验
　　B.空调设备安装
　　C.空调水系统安装
　　D.管道防腐与绝热

【答案】A

【解析】参见教材P118。

　　2.通风与空调设备的安装
　　通风与空气处理设备的安装应符合设备技术文件的规定和施工质量验收规范的要求。
　　例如，在现场组装轴流风机的叶片时，若各叶片的角度不符合设备的技术文件的规定，将影响风机的出口风压和风量，叶片角度组装得不一致，将造成风机运转产生脉动现象。
　　风机安装前应检查电机接线正确，叶片转动灵活，无异常响动。风机落地安装应固定在隔振底座上，设置减振装置，风机吊装时，吊架及减振装置符合要求，风机与风管连接采用柔性短管。
　　3.系统的运行和调试
　　通风与空调系统安装完毕投入使用前，必须进行系统的试运行与调试，包括设备的单机试运转与调试、系统无生产负荷下的联合试运行与调试。
　　通风与空调系统无生产负荷的联合试运行及调试，应在设备单机试运转合格后进行。通风系统的连续试运行应不少于2h，空调系统带冷（热）源的连续试运行应不少于8h。 联合试运行及调试不在制冷期或采暧期时，仅做不带冷（热）源的试运行及调试，并在第一个制冷期或采暖期内补作。
　　系统无生产负荷下的联合试运转与调试应包括的内容：
　　监测与控制系统的检验、调整与联动运行、系统风量的测定和调整（通风机、风口、系统平衡）、空调水系统的测定和调整、室内空气参数的测定和调整、防排烟系统测定和调整。
　　防排烟系统测定风量、风压及疏散楼梯间等处的静压差，并调整至符合设计与消防的规定。
　　【例2】通风空调系统风量平衡后，总风量实测值与设计风量的偏差允许值不应大于（　）。
　　A.10%　　　B.12%
　　C.15%　　　D.5%

【答案】A

【解析】参见教材P119。

　　2H314032　风管系统的施工技术要求
　　一、风管系统的分类和组成
　　（一）风管系统的分类
　　风管系统按工作压力（P）划分：低压系统（P≤500Pa）、中压系统（500＜P≤1500Pa）与高压系统（P＞1500Pa）三个类别。针对不同工作压力的风管，其制作、安装和严密性试验等方面的技术要求不同。
　　（二）风管系统的组成
　　风机是输送风量的动力设备。按工作原理分为离心式、轴流式和贯流式三种。风机的主要参数包括：风量、风压和功率等。
　　二、通风空调风管系统的技术要求
　　（一）风管系统制作的一般要求
　　风管系统的制作与安装，应按照被批准的施工图纸、合同约定或工程洽商记录、相关的施工方案及标准规范的规定进行。
　　制作风管所采用的板材、型材以及其他成品材料，应符合国家相关产品标准的规定及设计要求，并具有相应的出厂检验合格证明文件。
　　例如，复合风管板材的覆面材料必须为不燃材料，具有保温性能的风管内部绝热材料应不低于难燃B1级。风管制作所采用的连接件均为不燃或难燃B1级材料。风管所使用板材的规格应符合要求。防排烟系统风管的耐火等级应符合设计规定，风管的本体、框架、连接固定材料与密封垫料，阀部件、保温材料以及柔性短管、消声器的制作材料，必须为不燃材料。排烟系统风管板材厚度若设计无要求，可按高压系统风管板厚选择。
　　金属风管板材的拼接采用咬口连接、铆接、焊接连接等方法，风管与风管连接采用法兰连接、薄钢板法兰连接等。板材连接缝应该达到缝线顺直、平整、严密牢固、不露保温层，满足和结构连接的强度要求。
　　风管的加固措施。针对其工作压力等级、板材厚度、风管长度与断面尺寸，采取相应的加固措施。风管可采用管内或管外加固件、管壁压制加强筋等形式进行加固。矩形风管加固件宜采用角钢、轻钢型材或钢板折叠；圆形风管加固件宜采用角钢。
　　矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。

　　【例3】（2012真题）风管制作时，应针对风管的（　）采取相应的加固措施。
　　A.工作压力　　　B.风速流量
　　C.板材厚度　　　D.风管长度
　　E.断面尺寸

【答案】ACDE
【解析】本题考查的是风管的加固措施。参见教材P121。

　　（二）风管系统的安装要点
　　风管安装前检查。应清理安装部位或操作场所中的杂物，检查风管及其配件的制作质量、风管支、吊架的制作与安装质量。
　　例如，切断支、吊、托架的型钢及其开螺孔应采用机械加工，不得用电气焊切割；支、吊架不宜设置在风口、阀门、检查门及自控装置处。
　　风管安装就位的程序通常为先上层后下层，先主干管后支管，先立管后水平管。就位时应注意，例如：采用吊装组对风管时，应加强表面的保护，注意吊点受力重心，保证吊装稳定、安全和风管不产生扭曲、弯曲变形等，必要时应釆取防止变形的措施。
　　风管穿过需要封闭的防火防爆楼板或墙体时采取的措施。应设钢板厚度不小于1.6mm的预埋管或防护套管，风管与防护套管之间应采用不燃柔性材料封堵。
　　（三）风管的检验与试验
　　风管系统安装后，必须进行严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验以主、干管为主，检验合格后方能交付下道工序。
　　风管系统的严密性检验，在加工工艺得到保证的前提下，不同工作压力的风管系统，采用不同的方式：低压风管系统可采用漏光法检测，中压系统应在漏光法检测合格后，再进行漏风量测试的抽检；高压系统全数进行漏风量测试。
　　【例4】（2012真题）风管制作安装完成后，必须对风管的（　）进行严密性检验。
　　A.板材　　　B.咬口缝
　　C.铆接孔　　D.法兰翻边
　　E.管段接缝

【答案】BCDE
【解析】本题考查的是风管的检验与实验。参见教材P121。

　　（四）风管的防腐与绝热
　　（五）风管系统的运行与调试
　　通风与空调工程安装完毕，施工单位必须进行系统的测定和调整（简称调试）。交工前，施工单位应配合建设单位进行生产负荷的空调系统综合效能试验的测定与调整，使其达到室内环境的要求。
　　通风空调工程调试的工艺流程。组织现场调试小组→调试准备及现场勘测→系统调试前的各项检查→系统的风量和水量测定与调整→通风空调系统设备单机试运转及调整→楼宇及消防自控系统相关设备检查→空调及通风单体设备自控调试→空调及通风、防排烟系统自控联动调试→系统无生产负荷联合试运转及调试→资料整理及移交。
　　系统调试前的准备工作。包括：编制运转调试方案并经批准；组成调试小组；熟悉、了解空调系统以及相关技术参数、调试方法与手段、各种仪器仪表的使用，以及调试环境等；对系统的设备进行检查和试运转，确认设备的工作状态正常、工作能力能达到设计要求；配合电气及自动控制专业工程完成电气检查与校核；所使用的仪器仪表应在检定周期内，其精度等级及最小分度值应能满足测定的要求等。
　　系统调试的主要内容。包栝：风量测定与调整、单机试运转、系统无生产负荷联合试运转及调试。空调系统带冷（热）源的正常联合试运转应视竣工季节与设计条件做出决定。
　　例如，夏季可仅做带冷源试运转，冬期仅做带热源试运转。施工单位通过系统无生产负荷联合试运转与调试后，即可进入竣工验收。
　　通风与空调工程带生产负荷的综合效能试验与调整，应在已具备生产试运行的条件下进行，由建设单位负责，设计、施工单位配合。综合效能试验测定与调整的项目，应由建设单位根据工程性质、生产工艺的要求进行确定。
　　【例5】（2013一级真题）通风与空调系统综合效能试验测定与调整的项目，应依据（　）确定。
　　A.生产试运行的条件　　　B.产品要求
　　C.工程性质　　　　　　　D.设备性能
　　E.生产工艺

【答案】CE
【解析】本题考查的是风管系统的运行与调试。参见教材P122。

　　（六）通风与空调工程施工现场配合
　　通风与空调工程施工中应注意与土建工程、装饰装修工程、机电安装其他专业工程以及设备供应商的协调配合。
　　协调配合内容。例如，配合土建预留、预埋时，注意预留孔、洞的形状、尺寸及位置，预埋件的位置和尺寸等；各类管线的综合布置及施工顺序的确定；及时为电气专业提供有关设备的电气参数、控制点及控制要求等数据；安装风机盘管、风口（包括送、回风口及新风入口等）及开设检修门时，注意对装饰装修工程的成品保护；及时向设备供应商提供设备到货时间、安装要求及相应数据等。
　　三、洁净空调工程施工技术
　　（一）洁净空调空气净化系统的分类
　　按构造分类为整体式（或土建式）和装配式；
　　按用途分类为工业洁净室和生物洁净室。
　　（二）洁净度等级
　　现行规范规定了N1级至N9级的9个洁净度等级。
　　（三）洁净空调系统的施工要点
　　1.风管制作的技术要点
　　洁净空调系统的风管与一般通风空调系统的风管区别，主要是对风管表面的清洁程度和严密性有更高的要求。
　　洁净空调系统制作风管的刚度和严密性，均按高压和中压系统的风管要求进行。其中洁净度等级N1级至N5级的，按高压系统的风管制作要求；N6级至N9级的按中压系统的风管制作要求。
　　4.洁净空调工程调试要点
　　洁净空调工程调试包栝：单机试运转，试运转合格后，进行带冷（热）源的不少于8h的系统正常联合试运转；系统的调试应在空态或静态下进行，其检测结果应全部符合设计要求。
　　洁净空调工程综合性能全面评定由建设单位负责，设计与施工单位配合。综合性能全面评定的性能检测应由有检测经验的单位承担。
　　【例6】（2013真题）洁净度等级为N3的空调风管的严密性检查方法是（　）。
　　A.测漏法检测
　　B.漏风量检测
　　C.漏光法检测合格后，进行漏风量测试抽检
　　D.漏光法检测合格后，全数进行漏风量测试

【答案】D
【解析】本题考查的是洁净空调系统的施工要点。参见教材P123和P121。

　　2H314040　建筑智能化工程施工技术
　　2H314041　建筑智能化工程的组成和施工程序
　　一、建筑智能化工程的组成
　　建筑智能化工程分为十个子分部工程：通信网络系统，办公自动化系统，建筑设备自动监控系统，火灾自动报警及消防联动系统，安全防范管理系统，综合布线系统，智能化系统集成，电源与接地，环境，住宅（小区）智能化系统。
　　建筑的安全防范系统是为保障人身和财产的安全，运用计算机通信、电视监控及入侵报警等技术形成的综合安全防范体系。包括：门禁系统、入侵报警系统、电视监控系统的组成、巡更系统、停车场自动管理系统。
　　建筑设备自动监控系统主
