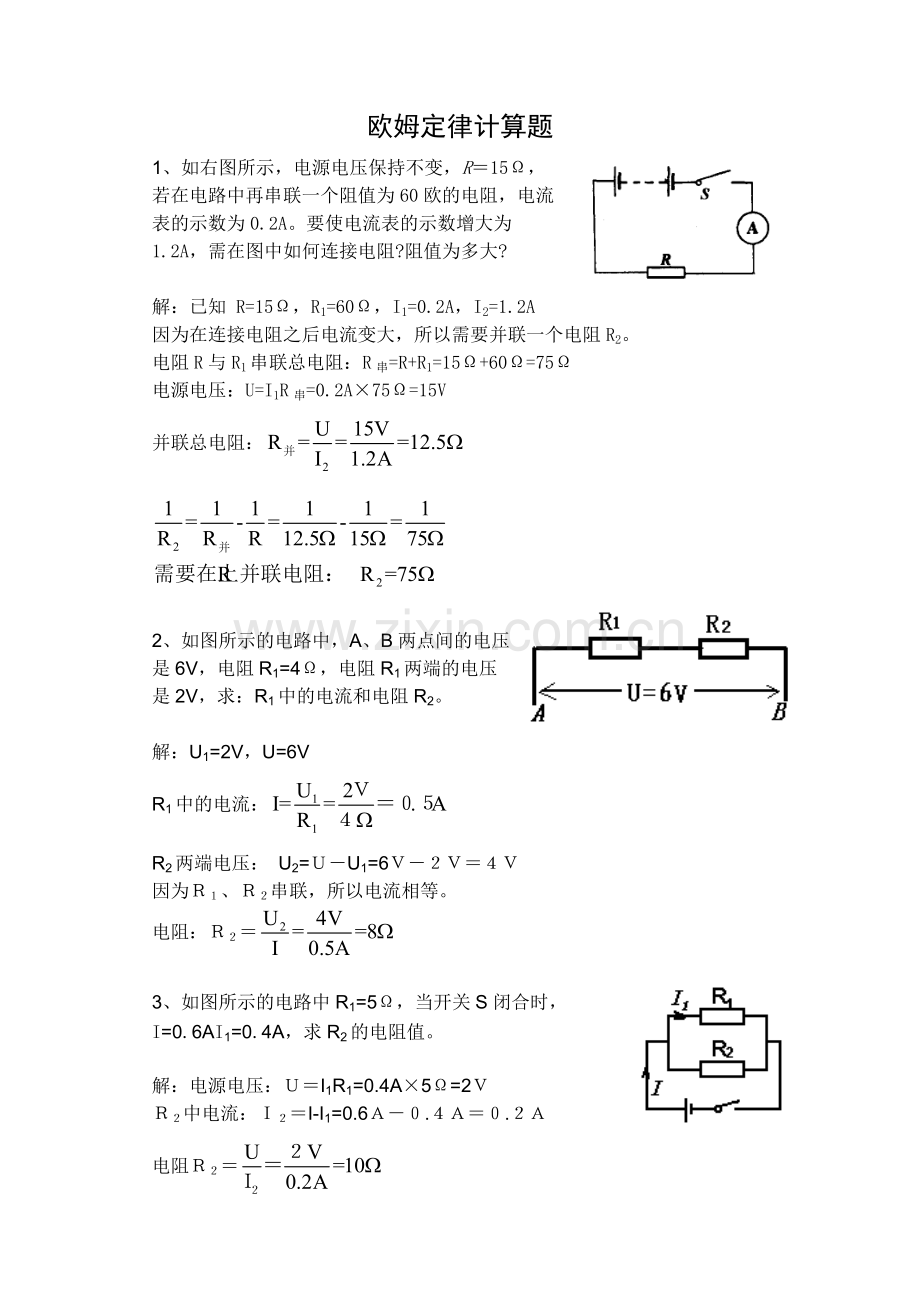

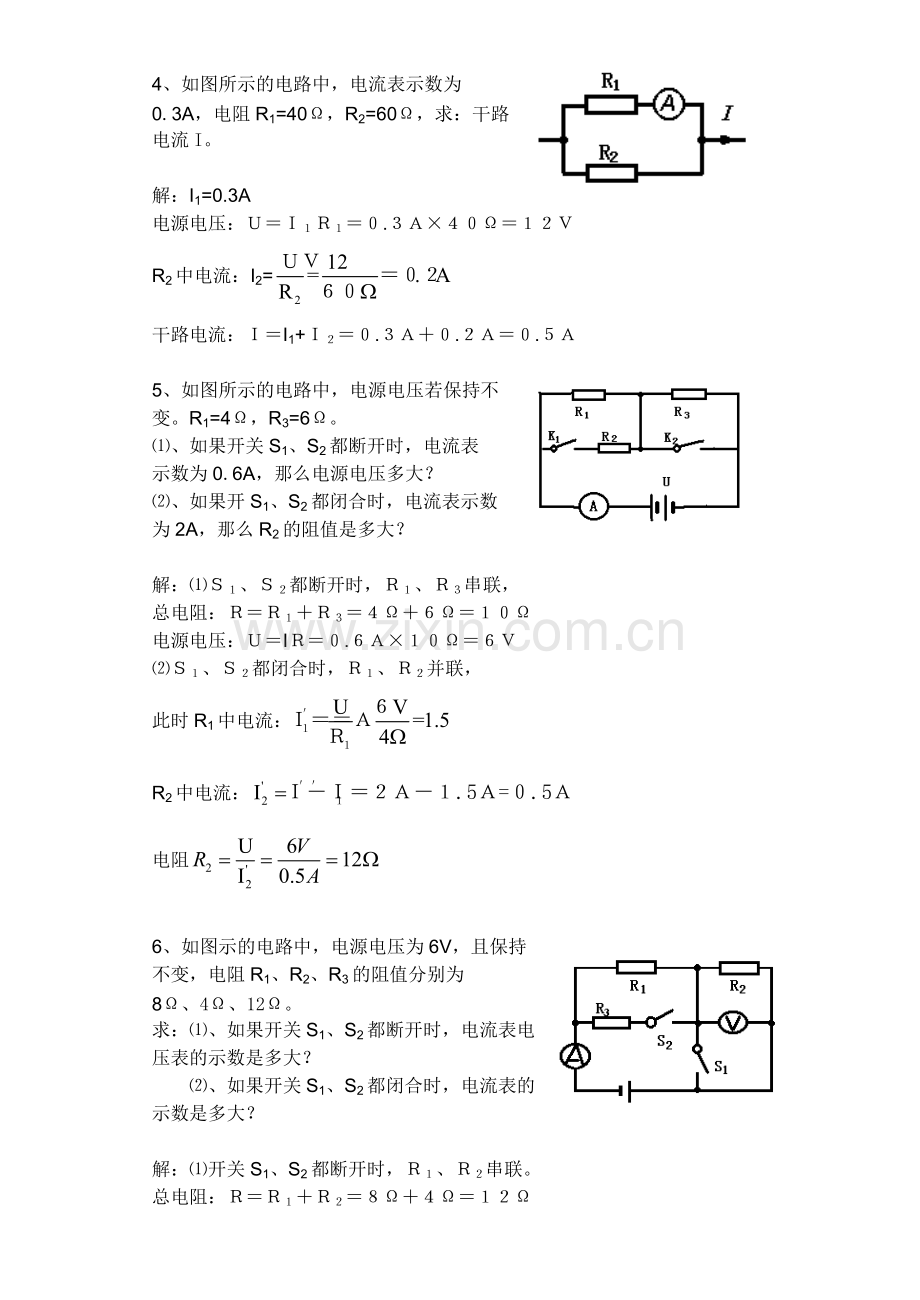

欧姆定律计算题1、如右图所示，电源电压保持不变，R15，若在电路中再串联一个阻值为 60 欧的电阻，电流表的示数为 0.2A。要使电流表的示数增大为1.2A，需在图中如何连接电阻?阻值为多大?解：已知 R=15，R1=60，I1=0.2A，I2=1.2A因为在连接电阻之后电流变大，所以需要并联一个电阻 R2。电阻 R 与 R1串联总电阻：R串=R+R1=15+60=75电源电压：U=I1R串=0.2A75=15V并联总电阻：2U15VR=12.5I1.2A并22111111=-=-=RRR12.51575RR=75并需要在上并联电阻：2、如图所示的电路中，A、B 两点间的电压是 6V，电阻 R1=4，电阻 R1两端的电压是 2V，求：R1中的电流和电阻 R2。解：U1=2V，U=6VR1中的电流：11U2I=.ARR2两端电压：U2=U1=6因为、串联，所以电流相等。电阻：2U4V=8I0.5A3、如图所示的电路中 R1=5，当开关 S 闭合时，I=0.6AI1=0.4A，求 R2的电阻值。解：电源电压：I1R1=0.4A5=2中电流：I-I1=0.6.电阻UV=100.2A4、如图所示的电路中，电流表示数为0.3A，电阻 R1=40，R2=60，求：干路电流 I。解：I1=0.3A电源电压：.R2中电流：I2=212=.AR干路电流：I1+.5、如图所示的电路中，电源电压若保持不变。R1=4，R3=6。、如果开关 S1、S2都断开时，电流表示数为 0.6A，那么电源电压多大？、如果开 S1、S2都闭合时，电流表示数为 2A，那么 R2的阻值是多大？解：、都断开时，、串联，总电阻：电源电压：I.、都闭合时，、并联，此时 R1中电流：UV=1.54R2中电流：2I.5=.5电阻22U612I0.5VRA6、如图示的电路中，电源电压为 6V，且保持不变，电阻 R1、R2、R3的阻值分别为8、4、12。求：、如果开关 S1、S2都断开时，电流表电压表的示数是多大？、如果开关 S1、S2都闭合时，电流表的示数是多大？解：开关 S1、S2都断开时，、串联。总电阻：电流表的示数即是电路中的电流：0.5IAV12电压表测得是两端电压：.如果开关 S1、S2都闭合，短路，、并联到电源两端。中的电流：1160.758UVIAR中的电流：2360.512UVIAR电流表的示数为干路中总电流：120.750.51.25IIIAAA7、有一电阻为 20 的电灯，在正常工作时它两端的电压为 10V。但是我们手边现有的电源电压是 12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？解：灯泡电阻，正常工作电压，电源电压 U=12V设串联电阻为 R。R 两端电压：UR=12V-10V=2V电路中的电流：I=100.520LUVAR则串联电阻 R=240.5RUVIA 8、如图所示，R1=10，滑动变阻器 R2的阻值变化范围是 020。当滑片 P 移至 R2的最左端时，电流表示数为 0.6A。当滑片 P移至 R2的最右端时，电流表和电压表的示数各是多少？解：当滑片 P 移至 R2的最左端时，R2连入电阻为 0，电流表示数为 I1=0.6A则电源电压为：U=I1R1=0.6A10=6V当滑片 P 移至 R2的最右端时，R2连入电阻为：R2=20则电路总电阻：电流表示数为电路中电流：U6V=0.2R30A电压表示数为两端电压：.LR9、右图所示，R1=10，将滑动变阻器 R2的滑片置于右端，这时电压表、电流表的示数分别为 10V、0.2A。求：、电阻 R1两端的电压；、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。解：电压表示数，电流表示数I=0.2AR1 两端电压：U1=IR1=0.2A10=2V电源电压：U=U1+U2=2V+10V=12V移动滑片后滑动变阻器连入电路电阻减小，电流变大。所以电流表示数.8此时电路总电阻12150.8UVIA所以，滑动变阻器连入电路电阻：=R-R1=15-10=52R10、右图所示，电源的电压为 6V 保持不变，电阻R1=5，变阻器 R2的最大阻值是 10。求：电流表、电压表的示数的变化范围。解：电源电压 U=6V；当滑片移到阻值最小处 a 端时，R2连入电阻为 R2a=0。电压表示数为电源电压：6；电流表示数为：V=1.2AU6当滑片移到阻值最大处端时，连入电阻为，总电阻电流表示数为：U6V=0.4A15电压表测两端电压，示数为：0.4A5=2V所以，电流表的示数变化范围是：1.2A0.4A；电压表的示数变化范围是：6V2V。11、有一只电铃，它正常工作时的电阻是10，正常工作时的电压是 4V，但我们手边只有电压为 6V 的电源和几个 10 的电阻，要使电铃正常工作，该怎么办？解：已知 R1=10，U1=4V，U=6VR1R2若使电铃正常工作，需要串联电阻 R2电路中的电流11U4V=0.4AR10两端电压 U2=U-U1=6V-4V=2VR2=2U2V=5I0.4A根据并联电阻的关系可以知道：需要两个 10 的电阻并联。12、如图所示，电阻 R1的电阻为 10，R2为 30，当开关 S 断开时，电流表示数为 0.6A，则当 S 闭合时，电流表的示数为多少？解：S 断开时，电流表测 R1中电流：I1=0.6A，则电源电压0.6A10=6VS 闭合之后，R1、R2并联。R1两端电压不变，R1支路中的电流仍然不变。R2中电流=0.2A30电流表示数就是干路中总电流：I1+I2=0.6A+0.2A=0.8A13、如图所示的电路中，电源电压若保持不变，R1=4，R2=6。、如果开关 S1、S2都断开时，电流表的示数为 0.6A，那么电源电压是多大？、如果开关 S1、S2都闭合时，电流表的示数为 2A，那么 R3的阻值是多大？解：开关 S1、S2都断开时，R1、R2串联。电路中电流.。总电阻：电源电压：0.6A10=6V开关 S1、S2都闭合时，R2短路，R1、R3并联，电流表测干路中电流：I=2A电阻 R1中的电流：I1=V=1.5A4R3中电流：I2=I-I1=2A-1.5A=0.5AR3=V=12I0.5A214、电阻 R1和 R2串联后接在电压为 9V 的电源上，通过 R1的电流是0.3A，R2的阻值为 10，求 R1两端的电压和电阻大小。（要求画电路图，在图上标出有关物理量）解：串联电路电流处处相等，电流.3AR2两端电压：U2=IR2=0.3A10=3VR1两端电压：U1=U-U2=9V-3V=6V11U6VR=20I0.3AI=0.3AR1R2=10U1U2U=9V
