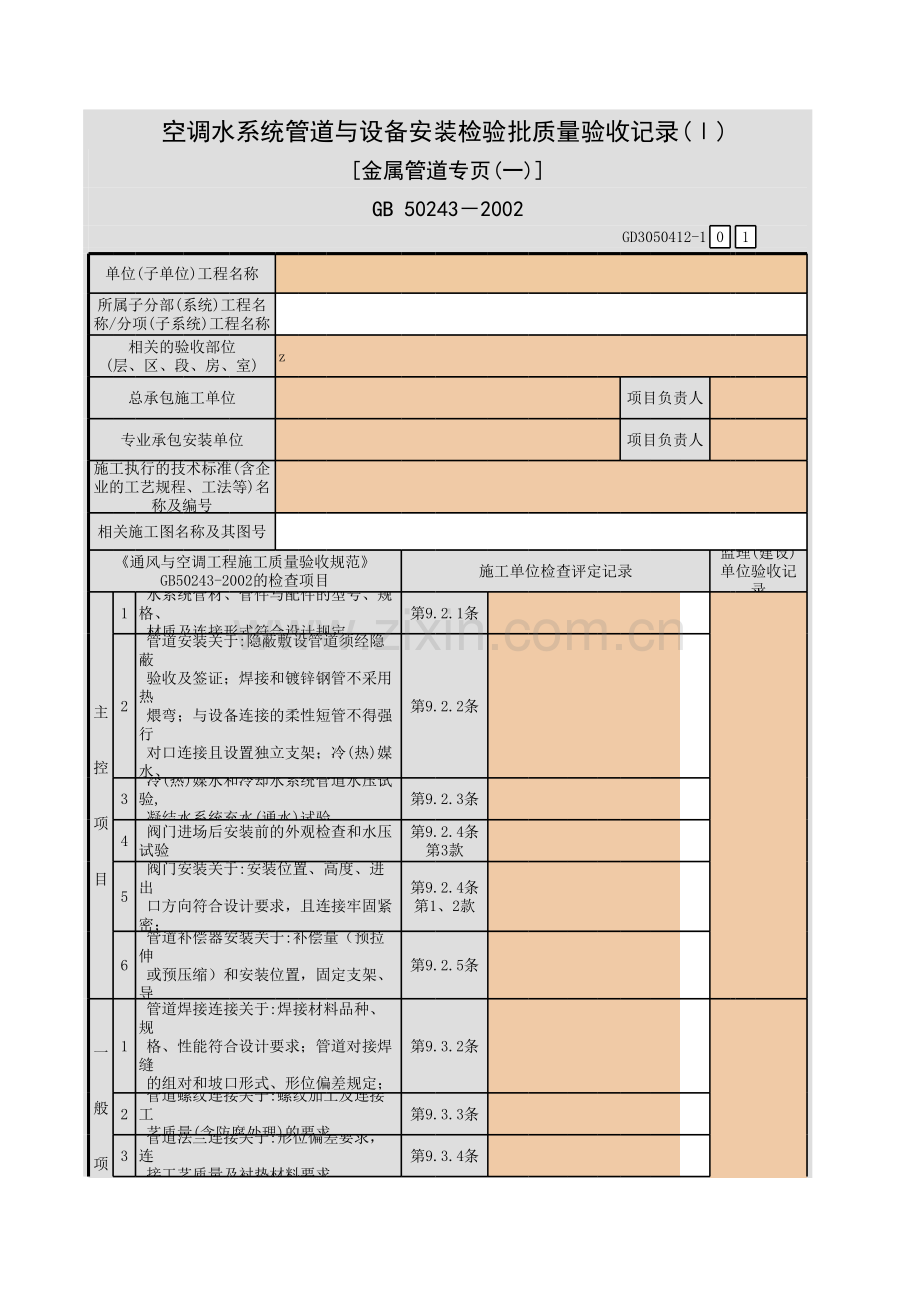

空调水系统管道与设备安装检验批质量验收记录(Ⅰ)-[金属管道专页(一)].xls

空调水系统管道与设备安装检验批质量验收记录()金属管道专页(一)GB 502432002GD3050412-1 01单位(子单位)工程名称所属子分部(系统)工程名称/分项(子系统)工程名称相关的验收部位(层、区、段、房、室)z总承包施工单位项目负责人专业承包安装单位项目负责人施工执行的技术标准(含企业的工艺规程、工法等)名称及编号相关施工图名称及其图号通风与空调工程施工质量验收规范GB50243-2002的检查项目施工单位检查评定记录监理(建设)单位验收记录主控项目1 水系统管材、管件与配件的型号、规格、材质及连接形式符合设计规定第9.2.1条2 管道安装关于:隐蔽敷设管道须经隐蔽 验收及签证；焊接和镀锌钢管不采用热 煨弯；与设备连接的柔性短管不得强行 对口连接且设置独立支架；冷(热)媒水、冷却水系统冲洗、排污的要求；管道 支、吊架不得影响建筑结构安全的要求；管道穿墙体(或楼板)设置套管，以及 套管内无管道接口和填塞绝热材料的要 求等规定第9.2.2条3 冷(热)媒水和冷却水系统管道水压试验,凝结水系统充水(通水)试验第9.2.3条4 阀门进场后安装前的外观检查和水压试验第9.2.4条第3款5 阀门安装关于:安装位置、高度、进出 口方向符合设计要求，且连接牢固紧密；以及安装在保温管道上的手动阀门手 柄方向的规定第9.2.4条第1、2款6 管道补偿器安装关于:补偿量（预拉伸 或预压缩）和安装位置，固定支架、导 向支架的结构形式、固定位置和时间等 符合设计和产品技术文件要求第9.2.5条一般项目1 管道焊接连接关于:焊接材料品种、规 格、性能符合设计要求；管道对接焊缝 的组对和坡口形式、形位偏差规定；固 定焊口远离设备，且不与设备接口中心 线重合，以及对接焊缝与支、吊架距离 等限制规定；焊缝外观质量要求的规定第9.3.2条2 管道螺纹连接关于:螺纹加工及连接工 艺质量(含防腐处理)的要求第9.3.3条3 管道法兰连接关于:形位偏差要求，连 接工艺质量及衬垫材料要求第9.3.4条4 钢管安装关于:清污除锈和封闭保护；弯制时的弯曲半径、管径椭圆度和管壁 减薄率；凝结水排放管的坡度及采用软 管长度限制；冷(热)媒水管道绝垫衬垫 几何尺寸、承压强度、燃烧性能及外观 质量(含防止冷热桥)的要求等规定第9.3.5条一般项目空调水系统管道与设备安装检验批质量验收记录()金属管道专页(二)GB 502432002GD3050412-2 01通风与空调工程施工质量验收规范GB50243-2002的检查项目施工单位检查评定记录监理(建设)单位验收记录一般项目5钢制管道安装允许偏差第935条座标架空及地沟室外25mm室内15mm埋地60mm标高架空及地沟室外20mm室内15mm埋地25mm水平管道平直度 (管道有效长度，mm)100mm2，且40mm(mm)实测值(mm)100mm3，且60mm(mm)实测值(mm)立管垂直度(管道有效长度,mm)5，且25mm(mm)实测值(mm)成排管段间距15mm 成排管段或成排阀门在 同一平面上3mm6 钢塑复合管道安装关于:连接方式、连接深度(螺纹扣数)、连接扭矩 及连接管件的要求；沟槽、密封圈 和卡箍套配套性的要求；支、吊架 间距的规定第9.3.6条7 管道支、吊架安装关于:型式、位置、间距、标高符合设计要求或GB 50243标准的规定(其中包括:观感 质量，设置部位和间距，型式及减 振措施，吊杆和滑动支架偏移量，焊接质量等)第9.3.8条8 阀门及其他部件安装关于:安装位 置、进出口方向正确，连接紧密牢 靠、启闭灵活、便于操作；排列整齐美观(含同一平面上的允许偏差)；自控阀门安装前单体调试(含启 闭等动作试验)；除污过滤器、滤 网材质、规格和装置方法符合设计 要求；以及闭式系统设置排气阀、排水阀(管)的位置要求等规定第9.3.10条专业承包安装单位检查评定结果专业工长(施工员)(签名)施工班组长(签名)项目专业质量检查员(签名):年 月 日监理(建设)单位验收结论 专业监理工程师(签名):(建设单位项目专业技术负责人签名):年 月 日
