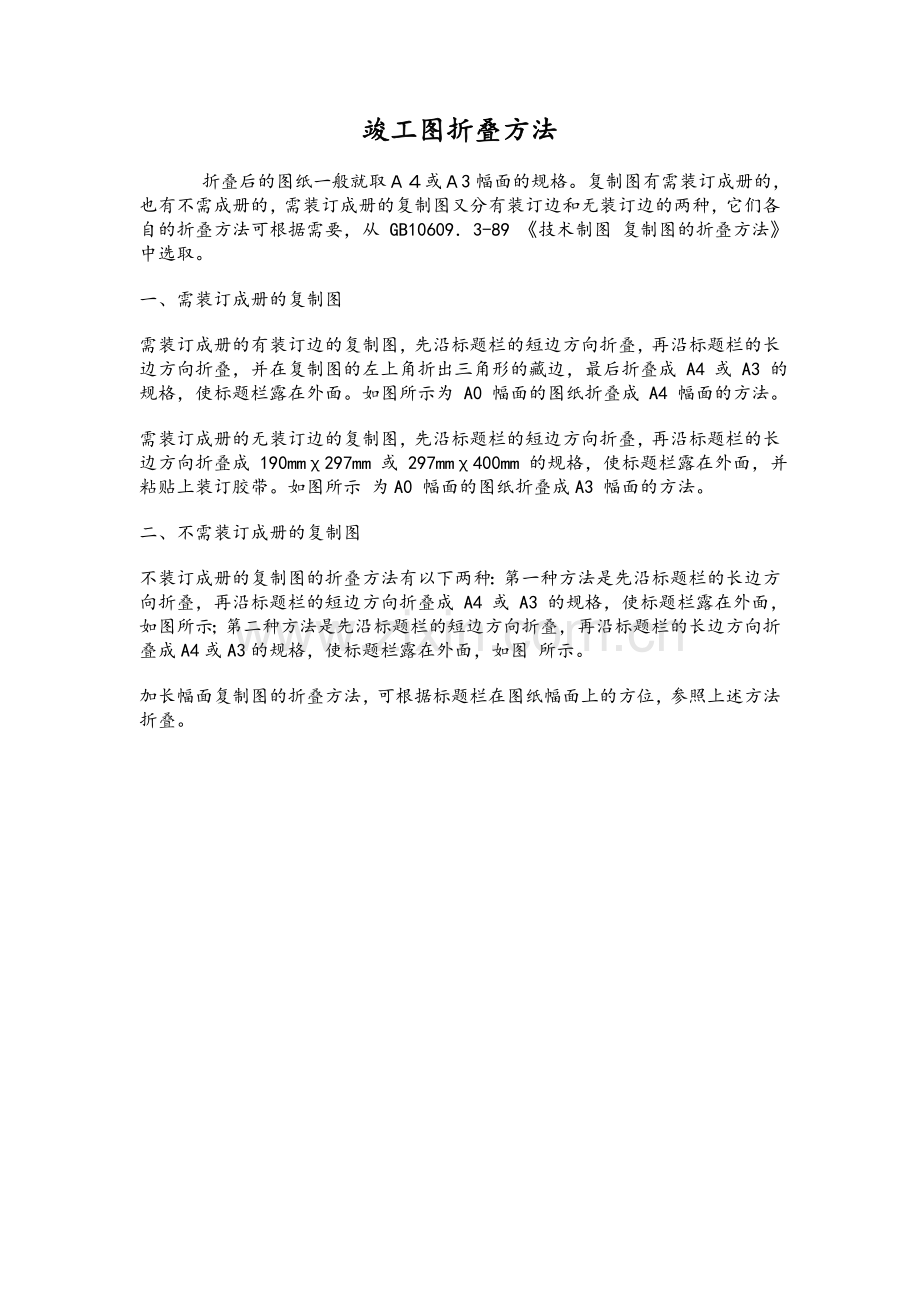

竣工图折叠方法
     折叠后的图纸一般就取Ａ４或Ａ3幅面的规格。复制图有需装订成册的，也有不需成册的，需装订成册的复制图又分有装订边和无装订边的两种，它们各自的折叠方法可根据需要，从 GB10609．3-89 《技术制图 复制图的折叠方法》中选取。
一、需装订成册的复制图

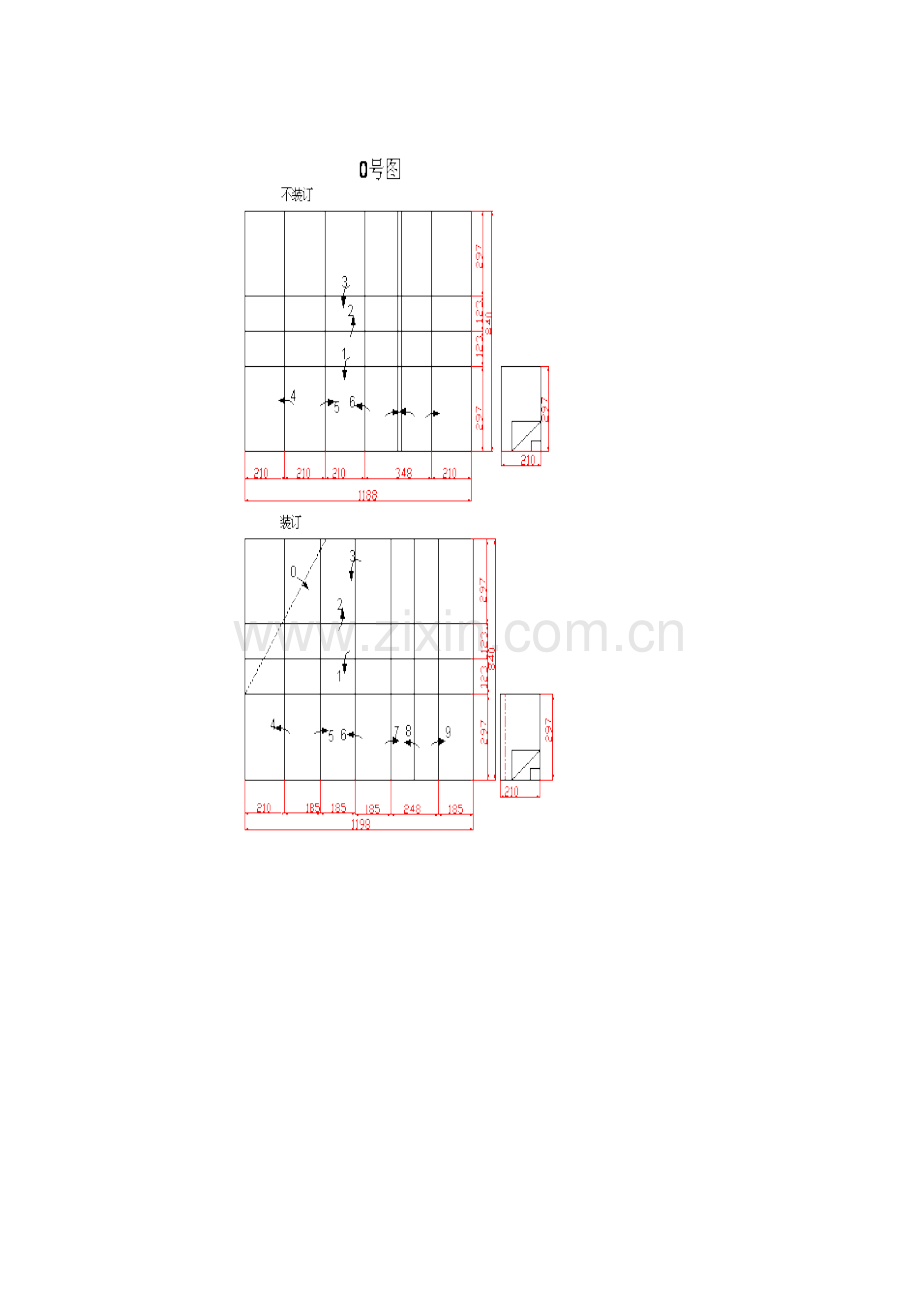

需装订成册的有装订边的复制图，先沿标题栏的短边方向折叠，再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成 A4 或 A3 的规格，使标题栏露在外面。如图所示为 A0 幅面的图纸折叠成 A4 幅面的方法。
需装订成册的无装订边的复制图，先沿标题栏的短边方向折叠，再沿标题栏的长边方向折叠成 190mmχ297mm 或 297mmχ400mm 的规格，使标题栏露在外面，并粘贴上装订胶带。如图所示 为A0 幅面的图纸折叠成A3 幅面的方法。
二、不需装订成册的复制图
不装订成册的复制图的折叠方法有以下两种：第一种方法是先沿标题栏的长边方向折叠，再沿标题栏的短边方向折叠成 A4 或 A3 的规格，使标题栏露在外面，如图所示；第二种方法是先沿标题栏的短边方向折叠，再沿标题栏的长边方向折叠成A4或A3的规格，使标题栏露在外面，如图 所示。
加长幅面复制图的折叠方法，可根据标题栏在图纸幅面上的方位，参照上述方法折叠。
