制药设备与工艺-第十八章.pptx

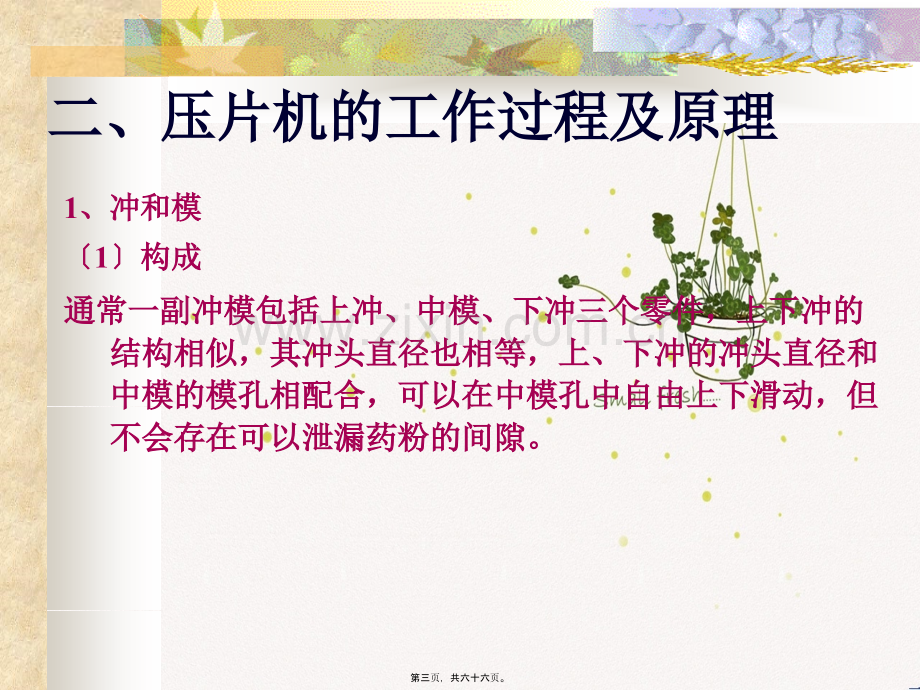

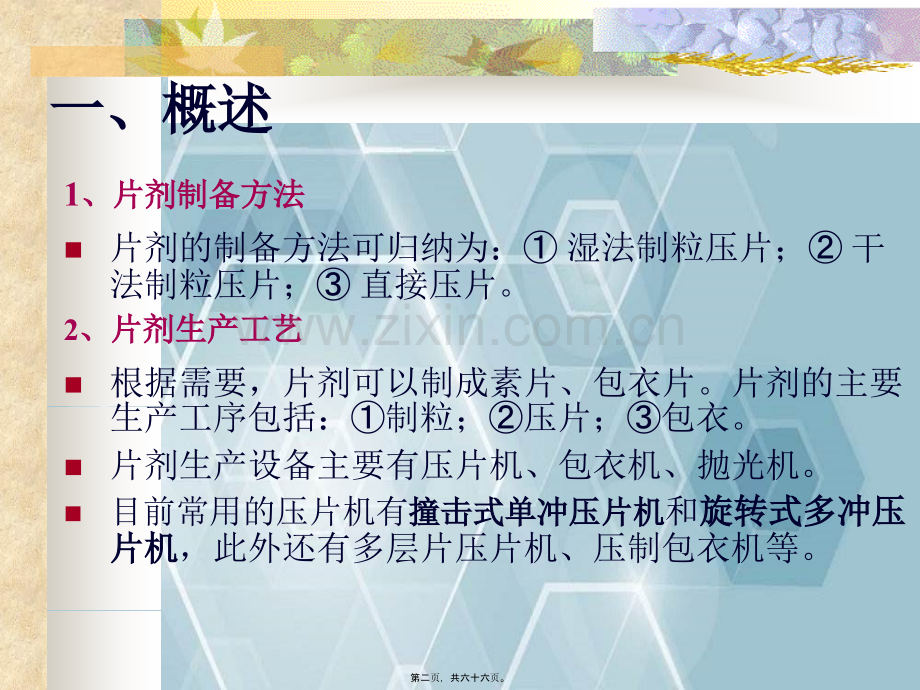

一、概述一、概述1、片剂制备方法、片剂制备方法 n片剂的制备方法可归纳为：湿法制粒压片；干法制粒压片；直接压片。2、片剂生产工艺、片剂生产工艺n根据需要，片剂可以制成素片、包衣片。片剂的主要生产工序包括：制粒；压片；包衣。n片剂生产设备主要有压片机、包衣机、抛光机。n目前常用的压片机有撞击式单冲压片机撞击式单冲压片机和旋转式多冲压旋转式多冲压片机片机，此外还有多层片压片机、压制包衣机等。第二页，共六十六页。二、压片机的工作过程及原理二、压片机的工作过程及原理1、冲和模、冲和模1构成构成通常一副冲模包括上冲、中模、下冲三个零件，上下冲的通常一副冲模包括上冲、中模、下冲三个零件，上下冲的结构相似，其冲头直径也相等，上、下冲的冲头直径和结构相似，其冲头直径也相等，上、下冲的冲头直径和中模的模孔相配合，可以在中模孔中自由上下滑动，但中模的模孔相配合，可以在中模孔中自由上下滑动，但不会存在可以泄漏药粉的间隙。不会存在可以泄漏药粉的间隙。第三页，共六十六页。2规格规格冲模的规格以冲头直径或中模孔径来表示，一般为冲模的规格以冲头直径或中模孔径来表示，一般为5.512mm，每，每0.5mm 为一种规格，共有为一种规格，共有 14 种规格。种规格。3材料材料冲头和冲模在压片过程中受的压力很大，常用轴承钢如冲头和冲模在压片过程中受的压力很大，常用轴承钢如 Cr15 等制作，并热处理以提高其硬度。等制作，并热处理以提高其硬度。第四页，共六十六页。4形状形状按冲模结构形状可划分为圆形、异形包括多边形及曲按冲模结构形状可划分为圆形、异形包括多边形及曲线形。线形。冲头端面的形状有平面形、斜边形、浅凹形、深凹形及综合冲头端面的形状有平面形、斜边形、浅凹形、深凹形及综合形等。形等。平面形、斜边形冲头用于压制扁平的圆柱体状药剂；平面形、斜边形冲头用于压制扁平的圆柱体状药剂；浅凹形用于压制双凸面片剂；浅凹形用于压制双凸面片剂；深凹形主要压制包衣片剂的芯片；深凹形主要压制包衣片剂的芯片；综合形主要用于压制异形片剂。综合形主要用于压制异形片剂。第五页，共六十六页。第六页，共六十六页。第七页，共六十六页。2、压片机的工作过程、压片机的工作过程压片机的工作过程可以分为如下步骤：压片机的工作过程可以分为如下步骤：下冲的冲头部位其工作位置朝上由中模孔下端伸入下冲的冲头部位其工作位置朝上由中模孔下端伸入中模孔中，封住中模孔底；中模孔中，封住中模孔底；利用加料器向中模孔中填充药物；利用加料器向中模孔中填充药物；n 上冲的冲头部位其工作位置朝下自中模孔上端落入中模孔，并下行一定行程，药粉压制成片；n 上冲提升出孔。下冲上升将药片顶出中模孔，完成一次压片过程；n 下冲降到原位，准备下一次填充。第八页，共六十六页。3、压片机制片原理、压片机制片原理1剂量的控制剂量的控制大的剂量调节：选择不同冲头直径的冲模。如有此大的剂量调节：选择不同冲头直径的冲模。如有此6mm、8mm、12mm等冲头直径。等冲头直径。微小的剂量调节：调节下冲伸入中模孔的深度，从而改变微小的剂量调节：调节下冲伸入中模孔的深度，从而改变封底后的中模孔的实际长度，到达调节模孔中药物的封底后的中模孔的实际长度，到达调节模孔中药物的填充体积的目的。填充体积的目的。第九页，共六十六页。2药片厚度及压实程度控制药片厚度及压实程度控制调节方式：调节上冲在模孔中的下行量。调节方式：调节上冲在模孔中的下行量。调节结果：调节结果：上冲下行量上冲下行量，那么制片压力，那么制片压力，药片厚度，药片厚度，压实，压实程度程度，崩解速度减慢；，崩解速度减慢；上冲下行量上冲下行量，那么制片压力，那么制片压力，药片厚度，药片厚度，压实程度，压实程度，崩解速度加快。，崩解速度加快。第十页，共六十六页。三、单冲压片机三、单冲压片机1、总体结构、特点及工作原理、总体结构、特点及工作原理单冲压片机由冲模、加料机构、填充调节机构、单冲压片机由冲模、加料机构、填充调节机构、压力调节机构及出片控制机构等组成。压力调节机构及出片控制机构等组成。单冲式压片机是通过凸轮或偏心轮连杆机单冲式压片机是通过凸轮或偏心轮连杆机构，使上、下冲产生相对运动而压制药片。构，使上、下冲产生相对运动而压制药片。单冲压片机是间歇式生产，间歇加料，间歇出单冲压片机是间歇式生产，间歇加料，间歇出片，生产效率较低，适用于试验室和大尺寸片，生产效率较低，适用于试验室和大尺寸片剂生产。片剂生产。第十一页，共六十六页。第十二页，共六十六页。2、加料机构、加料机构1摆动式靴形加料器摆动式靴形加料器 结构特征：外形如靴子，由凸轮带动做左右摆动。结构特征：外形如靴子，由凸轮带动做左右摆动。工作原理：加料器摆动至出料口对准中模孔工作原理：加料器摆动至出料口对准中模孔加料器的抖动加料器的抖动加料加料加料器继续摆动离开中模孔加料器继续摆动离开中模孔上冲下降压片上冲下降压片上冲上上冲上升脱离开中模孔升脱离开中模孔同时下冲上升将片剂顶出中模孔同时下冲上升将片剂顶出中模孔加料器加料器向回摆动将压制好的片剂拨到盛器中，并再次向中模模孔中向回摆动将压制好的片剂拨到盛器中，并再次向中模模孔中填充药粉填充药粉第十三页，共六十六页。第十四页，共六十六页。n 缺点：这种加料器中的药粉随加料器同时不停摆动，由于药粉的颗粒不均匀及不同原料的比重差异等，易造成药粉分层现象。n2往复式靴形加料器n这种加料器的外形也如靴子，其加料和刮平、推片等动作原理和摆动式加料器一样，所不同的是加料器于往复运动中，完成向中模孔中填充药物过程。第十五页，共六十六页。第十六页，共六十六页。3、填充调节机构、填充调节机构n通过调节安装在下冲上的填充调节螺母填充调节螺母，可调节下冲在中模孔中的伸入深度，从而改变药物的填充容积。n当下冲下调时，模孔内空容积增大，药物填充量增加，片剂剂量增大。n当下冲上调时，模孔内容积减小，片剂剂量也减少。第十七页，共六十六页。4、压力调节机构、压力调节机构1螺旋式调节螺旋式调节通过调节上冲与曲柄相连的位置，从而改变冲程的起始通过调节上冲与曲柄相连的位置，从而改变冲程的起始位置，可以调节上冲对模孔中药物的压实程度。位置，可以调节上冲对模孔中药物的压实程度。当进行压力调节时，先松开紧固螺母，旋转上冲套，上冲向当进行压力调节时，先松开紧固螺母，旋转上冲套，上冲向上移时，片剂厚度加大，冲压压力减小；上冲下移时，上移时，片剂厚度加大，冲压压力减小；上冲下移时，可以减小片厚，增大冲压压力。调整到达要求时，拧紧可以减小片厚，增大冲压压力。调整到达要求时，拧紧紧固螺母即可。紧固螺母即可。2偏心距式调节偏心距式调节通过复合偏心机构，改变总偏心距的方法，到达调节上冲对模通过复合偏心机构，改变总偏心距的方法，到达调节上冲对模孔中药物的冲击压力的目的。孔中药物的冲击压力的目的。第十八页，共六十六页。5、出片机构、出片机构n在单冲压片机上，利用凸轮带动拨叉上下往复运动，从而使下冲大幅度上升，而将压制成的药片从中模孔中顶出，然后由加料器将药片拨至盛器中。n下冲上升的最高位置也需要调节。如果下冲顶出过高，加料器拨药片动作和下冲运动发生干预，损坏下冲；如果下冲顶出过低，药片不能完全露出中模上外表，容易使药片打碎。第十九页，共六十六页。第二节第二节 包衣设备包衣设备第二十页，共六十六页。一、概述一、概述1、什么是包衣、什么是包衣包衣是指在片剂片芯、素片外表包裹适宜包衣是指在片剂片芯、素片外表包裹适宜材料的衣层，使之与外界隔离的一种制剂材料的衣层，使之与外界隔离的一种制剂单元操作。单元操作。第二十一页，共六十六页。2、包衣的类型、包衣的类型n糖衣片糖衣片：以蔗糖为主要包衣材料进行包衣而制得的片剂。n薄膜衣片薄膜衣片：用羟丙甲纤维素等高分子成膜材料进行包衣而制得的片剂。n肠溶衣片肠溶衣片：用肠溶材料包衣而制得的片剂，此种片剂在胃液中不溶。n膜控释片膜控释片：采用能够控制药物释放速度的特殊材料包衣而制得的片剂，此种片剂能够延长药物作用时间。第二十二页，共六十六页。3、常用的包衣方法、常用的包衣方法n滚转包衣法：依靠片芯和包衣材料在包衣锅中滚转包衣法：依靠片芯和包衣材料在包衣锅中的滚转运动使片芯被覆衣层。的滚转运动使片芯被覆衣层。n流化包衣法：将包衣液喷在悬浮于一定流速的流化包衣法：将包衣液喷在悬浮于一定流速的空气中的片芯外表的包衣方法。空气中的片芯外表的包衣方法。n压制包衣法：直接将包衣材料通过压片机压压制包衣法：直接将包衣材料通过压片机压制在片芯外表的包衣方法。制在片芯外表的包衣方法。第二十三页，共六十六页。二、滚转包衣设备二、滚转包衣设备一普通包衣锅一普通包衣锅 1、结构、结构1主要组成局部主要组成局部包衣锅、动力系统、加热系统、排风系统包衣锅、动力系统、加热系统、排风系统2包衣锅的形状包衣锅的形状荸荠形：用于片剂包衣荸荠形：用于片剂包衣莲蓬形：用于微丸包衣莲蓬形：用于微丸包衣其他形状：苹果形、梨形、六角形和圆柱形其他形状：苹果形、梨形、六角形和圆柱形3加热系统加热系统 作用：加速包衣溶液干结，形成衣层。作用：加速包衣溶液干结，形成衣层。方法：方法：电热丝加热电热丝加热 干热空气加热干热空气加热第二十四页，共六十六页。第二十五页，共六十六页。二高效包衣机二高效包衣机1、工作原理、工作原理利用喷雾法参加包衣料液，同时吹入热风穿过利用喷雾法参加包衣料液，同时吹入热风穿过片芯间隙，从而使片芯外表湿液充分挥发，片芯间隙，从而使片芯外表湿液充分挥发，使包衣材料均匀包覆于片芯外表。使包衣材料均匀包覆于片芯外表。2、结构组成、结构组成1主要组成局部主要组成局部包衣锅、定量喷雾系统、送风供热系统、排风包衣锅、定量喷雾系统、送风供热系统、排风系统、程序控制系统系统、程序控制系统第二十六页，共六十六页。第二十七页，共六十六页。2包衣锅的类型包衣锅的类型网孔式：包衣锅的整个圆周都有直径网孔式：包衣锅的整个圆周都有直径1.82.5mm的圆孔。的圆孔。间隔网孔式：将包衣锅的整个圆周分为几个等分，每隔一个等分制作成间隔网孔式：将包衣锅的整个圆周分为几个等分，每隔一个等分制作成一个开孔区域。一个开孔区域。无孔式：包衣锅的整个圆周都没有圆孔。其排风是由特殊的排风装置完成无孔式：包衣锅的整个圆周都没有圆孔。其排风是由特殊的排风装置完成的。的。第二十八页，共六十六页。第二十九页，共六十六页。3定量喷雾系统的组成定量喷雾系统的组成组成：液缸、泵、计量器、喷枪组成：液缸、泵、计量器、喷枪计量：往复式活塞泵按活塞行程计量或按输液时间计量、隔膜式计量：往复式活塞泵按活塞行程计量或按输液时间计量、隔膜式4送风供热系统送风供热系统组成：低效过滤器、中效过滤器、高效过滤器、热交换器、控温装组成：低效过滤器、中效过滤器、高效过滤器、热交换器、控温装置置第三十页，共六十六页。5排风系统排风系统组成：吸尘器、鼓风机、空气过滤器组成：吸尘器、鼓风机、空气过滤器3、特点、特点热利用效率高，包衣均匀性好；结构复杂，加工量大热利用效率高，包衣均匀性好；结构复杂，加工量大第三十一页，共六十六页。三、流化床包衣设备三、流化床包衣设备1、工作原理、工作原理 利用一定流速的热空气使片剂悬浮呈流态利用一定流速的热空气使片剂悬浮呈流态化，采用喷雾法参加包衣料液，在热空气化，采用喷雾法参加包衣料液，在热空气的作用下，包衣料液溶剂迅速挥发从而使的作用下，包衣料液溶剂迅速挥发从而使包衣材料在片芯外表成膜。包衣材料在片芯外表成膜。2、结构组成、结构组成流化床、喷雾器、空气加热器、空气分布板、袋滤器等。第三十二页，共六十六页。第三十三页，共六十六页。3、特点及应用、特点及应用1特点特点应用范围广，包衣效率高，包覆均匀，对片剂硬度要求不高，应用范围广，包衣效率高，包覆均匀，对片剂硬度要求不高，缺点是衣层太薄、易碎、颜色不佳。缺点是衣层太薄、易碎、颜色不佳。2适用适用只用于片剂、微丸剂、颗粒剂的薄膜包衣。只用于片剂、微丸剂、颗粒剂的薄膜包衣。第三十四页，共六十六页。第三节第三节 胶囊剂生产设备胶囊剂生产设备第三十五页，共六十六页。一、硬胶囊剂生产设备一、硬胶囊剂生产设备一概述一概述1、胶囊剂的概念、胶囊剂的概念指将药物或加辅料装填于空心硬质胶囊中或密指将药物或加辅料装填于空心硬质胶囊中或密封于弹性软质胶囊中而制成的固体制剂。封于弹性软质胶囊中而制成的固体制剂。2、胶囊剂的分类、胶囊剂的分类n硬胶囊剂：药物填充、胶囊体和胶囊帽、锁合或粘合、圆筒形或近球形n软胶囊剂：滴制法或滚模压制法、热熔胶液制作第三十六页，共六十六页。3、空心硬胶囊、空心硬胶囊1材料：明胶材料：明胶2规格：共分规格：共分6个型号，分别是个型号，分别是0，1，2，3，4，5号，其号数越大，容积越小。常用号，其号数越大，容积越小。常用的规格是的规格是0号至号至4号这五种。号这五种。第三十七页，共六十六页。二全自动胶囊填充机二全自动胶囊填充机1、结构和工作过程、结构和工作过程1总体结构总体结构间歇回转式全自动胶囊填充机的工作台面上设间歇回转式全自动胶囊填充机的工作台面上设有可绕轴旋转的主工作盘，主工作盘可带动有可绕轴旋转的主工作盘，主工作盘可带动胶囊板作周向旋转。围绕主工作盘设有空胶胶囊板作周向旋转。围绕主工作盘设有空胶囊排序与定向机构、插囊机构、药物填充机囊排序与定向机构、插囊机构、药物填充机构、废胶囊剔除机构、胶囊闭合机构、出囊构、废胶囊剔除机构、胶囊闭合机构、出囊机构和吸尘清洁机构等。工作台下的机壳内机构和吸尘清洁机构等。工作台下的机壳内设有传动系统，还有真空泵系统、电气控制设有传动系统，还有真空泵系统、电气控制系统等。系统等。第三十八页，共六十六页。2工作过程工作过程空胶囊排序、定向空胶囊排序、定向 落入囊孔板落入囊孔板 囊体、囊囊体、囊帽别离帽别离 囊体囊帽错位囊体囊帽错位 填充药物填充药物 剔剔出空胶囊出空胶囊 胶囊闭合胶囊闭合 出囊出囊 清洁除尘清洁除尘第三十九页，共六十六页。空胶囊排序与定向机构n 空胶囊排序机构n组成：贮囊斗、送料器、压囊爪、弹簧，卡囊簧片、簧片架n作用：将空胶囊一粒一粒输送至胶囊定向装置第四十页，共六十六页。n 胶囊定向机构n组成：定向器座、顺向推爪、定向滑槽、压囊爪n作用：调整空胶囊方向使其按帽上体下的方向进入囊孔板第四十一页，共六十六页。第四十二页，共六十六页。第四十三页，共六十六页。播囊与胶囊别离机构作用：使进入囊孔板的胶囊体帽别离，并使下囊板的胶囊身进入药物填充工位。第四十四页，共六十六页。第四十五页，共六十六页。填充机构n 类型：插管定量装置、填塞式模板定量填塞式模板定量装置装置、活塞-滑块定量装置、真空定量装置n 填塞式模板定量装置的结构：主要由凸轮、分度槽轮、定位杆、料盘、铜环、充填座、充填杆构成。n 适用：适用于粉剂、颗粒的填充第四十六页，共六十六页。第四十七页，共六十六页。n 填塞式模板定量装置的工作原理：n计量盘里有多组孔眼，组成定量杯，填塞杆经屡次将落入定量杯中的药粉夯实，最后在转换杯里到达所需充填量，然后将已到达定量要求的药粉充入胶囊体。第四十八页，共六十六页。第四十九页，共六十六页。废胶囊剔除机构结构：如图22-15。由剔除顶杆、接杆组件、凸轮、杠杆、弹簧、支脚、滑柱等组成。作用：将没有翻开、未装药的空胶囊剔除出去，以免混入成品内。第五十页，共六十六页。第五十一页，共六十六页。胶囊闭合机构结构：如图22-16。由双凸轮、弹性压板、顶杆、顶杆座推杆、导向座、滚柱等组成。作用：将已装好药的下囊与上囊锁合。第五十二页，共六十六页。第五十三页，共六十六页。出囊机构n结构：如图22-17。由槽凸轮、推杆、顶杆、导槽、导向座等组成。n作用：将已包装完毕的胶囊排出到盛器。第五十四页，共六十六页。二、软胶囊剂生产设备二、软胶囊剂生产设备一软胶囊剂生产概述一软胶囊剂生产概述1、概念及特点、概念及特点1概念概念软胶囊剂系将油类液体、混悬液、糊软胶囊剂系将油类液体、混悬液、糊状物或粉粒定量压注并包封于胶膜状物或粉粒定量压注并包封于胶膜内，形成大小、形状各异的固体制内，形成大小、形状各异的固体制剂。剂。第五十五页，共六十六页。2特点其优点如下：外表整洁、美观，崩解速度快，生物利用度高，易于吞服，便于储存和携带。可以掩盖药物的不适味道。可以制成速效、缓释、肠溶、胃溶等软胶囊剂。第五十六页，共六十六页。n 含油量高、主药的剂量小、难溶于水等不宜制成片剂或丸剂的药物，可制成软胶囊剂。n 对光敏感不稳定的药物，可填装于不透光的软胶囊中，提高其稳定性。n 由于完全密封，其内容物不易被破坏，具有防伪功能。第五十七页，共六十六页。2、软胶囊的制备方法和设备、软胶囊的制备方法和设备1制备方法 压制法：由明胶皮经压模压制包裹药物成型，制成的软胶囊为有缝软胶囊。滴制法：由热的明胶液经喷嘴滴出并包裹药物成型，制成的软胶囊为无缝软胶囊。第五十八页，共六十六页。2软胶囊剂生产设备成套设备包括明胶液溶制设备、药液配制设备、软胶囊压滴制设备、软胶囊枯燥设备、回收设备等。按生产方法，软胶囊生产设备分为压制设备和滴制设备两类。软胶囊压制设备又可分为滚模式和平板模式两种。普遍使用的是滚模式软胶囊压制机。第五十九页，共六十六页。1、压制法的工艺流程药液+胶液二种分别配制 压制成丸 洗净 枯燥 拣选 上光 包装2、滴制法的工艺流程药液+胶液二种分别配制 滴制成丸 吹干 洗净 枯燥 拣选 包装第六十页，共六十六页。滴制式软胶囊机的结构 滴制局部：将油状药液及熔融明胶通过喷嘴制成软胶囊。由贮槽、凸轮、连杆、柱塞计量泵、喷嘴等组成。第六十一页，共六十六页。第六十二页，共六十六页。n 冷却局部：由冷却液循环系统、制冷系统组成。将滴制形成的软胶囊液滴冷却凝固成型。n 电气自控系统。n 枯燥局部。n典型的滴制式软胶囊机流程见图。第六十三页，共六十六页。第六十四页，共六十六页。滴制式软胶囊机的工作原理滴制式软胶囊机的工作原理n明胶与油状药液分别由柱塞泵明胶与油状药液分别由柱塞泵3喷出，明胶喷出，明胶由上部进入喷嘴由上部进入喷嘴4，药液经缓冲管，药液经缓冲管6由侧面进由侧面进入喷嘴，形成的滴丸滴入充有稳定流动的低入喷嘴，形成的滴丸滴入充有稳定流动的低温液体石蜡内，滴丸经冷却固化，即可得到温液体石蜡内，滴丸经冷却固化，即可得到成形的软胶囊。两种液体在喷嘴喷出的时间成形的软胶囊。两种液体在喷嘴喷出的时间调整由凸轮的轮廓与方位确定。调整由凸轮的轮廓与方位确定。第六十五页，共六十六页。内容总结第十八章 口服固体制剂生产 专用设备。平面形、斜边形冲头用于压制扁平的圆柱体状药剂。计量：往复式活塞泵按活塞行程计量或按输液时间计量、隔膜式。软胶囊剂：滴制法或滚模压制法、热熔胶液制作。常用的规格是0号至4号这五种。适用：适用于粉剂、颗粒的填充。作用：将已装好药的下囊与上囊锁合。软胶囊压制设备又可分为滚模式和平板模式两种。滴制式软胶囊机的工作原理第六十六页，共六十六页。
