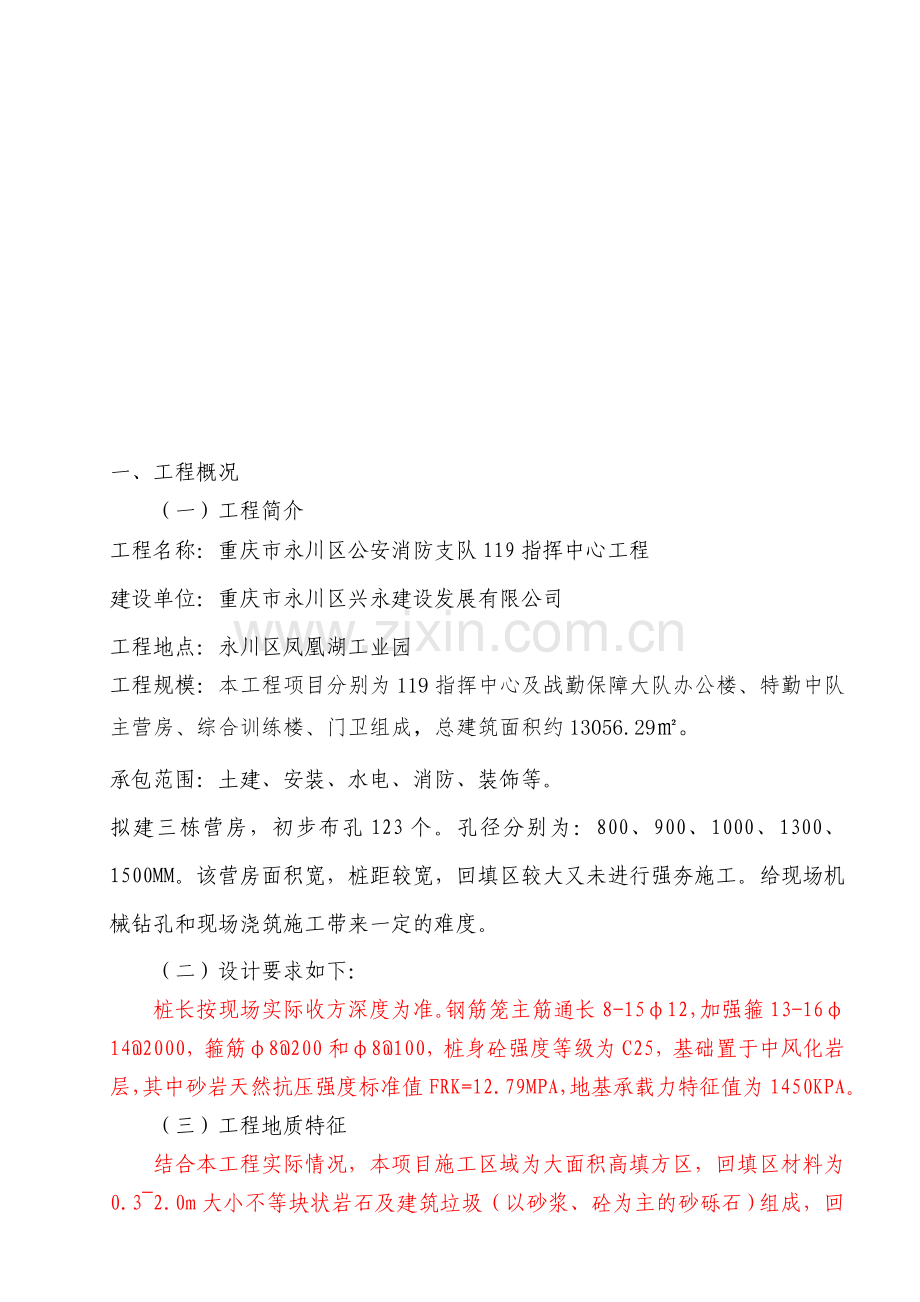

一、工程概况
（一）工程简介
工程名称：重庆市永川区公安消防支队119指挥中心工程
建设单位：重庆市永川区兴永建设发展有限公司
工程地点：永川区凤凰湖工业园
工程规模：本工程项目分别为119指挥中心及战勤保障大队办公楼、特勤中队主营房、综合训练楼、门卫组成，总建筑面积约13056.29㎡。
承包范围：土建、安装、水电、消防、装饰等。
拟建三栋营房，初步布孔123个。孔径分别为：800、900、1000、1300、1500MM。该营房面积宽，桩距较宽，回填区较大又未进行强夯施工。给现场机械钻孔和现场浇筑施工带来一定的难度。
（二）设计要求如下：
桩长按现场实际收方深度为准。钢筋笼主筋通长8-15φ12，加强箍13-16φ14@2000，箍筋φ8@200和φ8@100，桩身砼强度等级为C25，基础置于中风化岩层，其中砂岩天然抗压强度标准值FRK=12.79MPA，地基承载力特征值为1450KPA。
（三）工程地质特征
结合本工程实际情况，本项目施工区域为大面积高填方区，回填区材料为0.3~2.0m大小不等块状岩石及建筑垃圾（以砂浆、砼为主的砂砾石）组成，回填区域块状岩石及建筑垃圾厚度约为9-18.6m，其砂砾石与块状岩石比例约为2:8。
（四）场地地下水
1、地下水类型、特征
从场地水文地质条件分析，地表为松散回填土，有利于地下水形成，素填土为透水层，粉质粘土为不含水层，泥岩为隔水层，并根据钻孔简易水文观测，钻孔内积水抽干后24小时观测，无地下水位，无地下水补充，为干孔，场地按设计地坪标高整平后，工程条件已改变，根据当地施工经验，综合判定大气降水时有地表水渗入补给，有暂时性上层滞水存在，无统一地下水位，水量随大气降水及地表水的补给量大小而成正比变化，向东南排泄，水文地质条件简单。
2、场地地下水、土腐蚀性评述
根据场地及周边调查，无污染源，土层未被污染，判定该上层滞水，场地土层对混凝土结构，对钢筋混凝土结构中的钢筋、对钢结构有微腐蚀性。
（五）不良地质作用及地质灾害
经钻探及周边地质环境调查：拟建范围内示发现采空区、泥石流、滑坡等不良地质作用。场地按设计地坪标高整平后无边坡，发生地质灾害的可能性小。
特点：
1、施工工序较多，每道工序的工作及工序间的衔接都必须连续，一气呵气不得在中途停留。
2、需要工程较多，各工种做到相互协同工作。
3、地下超深基础作业，混凝土为水下灌注。
4、使钢筋笼有效居中，并防治了钢筋笼在混凝土灌注时的上浮。
5、避免出现施工缺陷，做到一次成功。
适用范围
1、适用于本标段的所有机械钻孔灌注桩。
2、适用地质：粘土层、强风化带岩石泥岩、卵石层、岩层等地层。
（六）编制依据
1、桩位平面图
2、重庆市渝西地区119应急救援指挥中心项目建设工程地质勘察报告
3、工程测量规范（GB50026-2007）
4、钢筋焊接及验收规程（JGJ18-2012）
5、建筑地基基础工程施工质量验收规范（DBJ50-125-2011）
6、建筑桩基础设计与施工验收规范(DBJ50-200-2014)
7、建筑基桩检测技术规范（JGJ106-2014）
8、建筑桩基技术规范（JGJ94-2008）
二、施工机械与施工方法
（一）工艺流程见附图
（二）钻孔桩施工方法
1、放样定位：
依据甲方提供的现场建筑定位点测放桩位，在测定的桩位中心处打入木桩作为标志。
2、护筒施工
护筒采用5mm钢板卷制护筒制作，规格直径比设计径大100mm，高度1.2～1.5m。孔口护筒采用人工挖埋。即先以桩位中心点为圆心，人工开挖一个比护筒直径大100～200mm圆坑，人工开挖后，将护筒中心对准桩位中心安放圆坑内，护筒外周边采用粘土回填并夯实。护筒埋置时，护筒顶高出地面20-30cm，以防施工时孔内泥浆外溢产生污染。
3、钻机成孔
（1）正常钻进技术参数选择
正常钻进技术参数选择如下：
地层
钻速（转/分）
泥浆重度
杂填土
40-70
1.30～1.35
粘土及粉质粘土
48-90
＜1.2
淤泥及淤泥质粘土
48-90
＜1.2
含角砾粘土
40-70
1.30～1.35
（2）钻进技术要求：
①桩机就位必须稳固、周正、水平。确保“滑轮与钻盘中心孔、护筒的中心”三点成一线。
②钻具下放前，应做好检查工作，钻进过程中，应注意第一、二根钻杆的进尺，保证钻具与孔的中心垂直，同时需要吊紧钻具，均匀钻进。
③在钻孔过程中经常复检，当钻至软硬层变异处时，缓钻进，并采取钻完一段再复扫一遍的方法。
（3）桩孔质量标准及检验方法：
①桩径允许偏差：+0.1D。
②垂直度允许偏差：≤1%。
③孔底沉渣厚度≤5cm。采用测深锤测量。
（4）、清孔施工
第一次清孔：
钻孔达到设计孔深后，停止进尺，采用3PN泥浆泵，全泵量往孔内注入优质正循环泥浆悬浮排渣清孔。清孔要求及标准：
a、能准确测量出孔深，孔内泥浆中无泥块悬浮。
b、清孔时间≥30分钟。
二次清孔：
为保证在混凝土灌注前孔底沉渣厚度控制在设计规范规定允许范围之内，钢筋笼吊装完毕，下完灌浆管后，砼灌注前进行二次清孔。本工程全部选择气举排渣法。
a、方法选择：清除孔底淤积的方法采用气举排渣法。此法的原理是借助气举排渣器将液气混合，利用密度差来升扬排出孔底的沉渣。
压缩空气从风管进入混合器，在排渣管内形成一种密度小于管外泥浆的液气混合物，在内外液体压力差和压缩空气动量的联合作用下沿着排渣管上升，排出孔外。排渣管底端距沉渣面的距离为0.3～0.4m。
气举排渣效率与淹没比[a=h1÷(h+h1)、风压、风量和空气提升器型式有关。淹没比大，风压高，风量大，则效率高；风管安装的型式并列式优于同心式。混合器淹没深度一般不得超过空压机的额定风压。
额定风压与混合器最大淹没深度表
额定风压（Mpa）
1.0
1.2
2.0
混合器最大淹没深度（m）
90
108
192
孔深超过50m后，一般不加长风管，而采用加长尾管的办法。
清除孔底沉渣的工作，应当在浇筑混凝土前进行孔底淤积的清理，必要时补充清孔。
b、质量检测：
孔内泥浆重度：1.15～1.20g/cm3；粘度≤22s；含砂率＜6%；孔底沉渣厚度≤50mm。
二次清孔后在30分钟内灌注混凝土。若超过30分钟必须重新检测孔底沉渣厚度及泥浆指标，如超出设计规范允许值，则应再次清孔。
5、 泥浆处理：
施工过程中未为保证将转出泥浆及时抽离施工现场，避免污染整个施工区域，在各个桩位边开挖一泥浆池，泥浆池为2*2*2m，然后在泥浆池内设置一出水口径为100mm的泥浆泵24小时将泥浆抽至施工现场大型泥浆池了，泥浆池做法为（如图），待泥浆池了水排完后，由人工装车，将泥浆池运至5.1km外渣场堆放。

5、钢筋笼制安
（1）钢筋笼制作加工
①钢筋笼制作前应清除钢筋表面污垢、锈蚀，钢筋下料时应准确控制下料长度。
②钢筋笼采用环形模制作，制作场地保持平整。
③钢筋焊接使用E50焊条，焊缝宽度不小天0.7d，厚度不小于0.3d。
④钢筋笼焊接过程中，应即时清渣。主筋与加强筋全部点焊必须焊接牢固，其余部分按设计要求进行焊接。
⑤钢筋笼主筋连接采用单面焊接，焊接长度≥10D，且同一截面接头数≤50%错开。
⑥钢筋笼保护块每隔4m设一组沿圆周均布，保护层厚度为50mm。
⑦成型的钢筋笼进行逐节验收，验收合格的钢筋笼应平卧堆放平整干净的地面上，堆放层数不应超过2层。
⑧钢筋笼制作标准见下表：
项 目
主筋间距
箍筋间距
钢筋钢直径
钢筋笼长度
保护层厚度
允许偏差(mm)
±10
±20
±10
±100
±20
（2）钢筋笼安放
①钢筋笼安放起吊采用桩机卷扬机起吊。
②钢筋笼安放标高根据孔口护筒顶标高来计算，安放时需保证桩顶的设计标高，允许误差为±100mm。
③钢筋笼下放时，应对准孔位中心，缓慢下放。遇阻时采用正、反旋转慢慢下沉，严禁猛提。放至设计标高后立即将φ14吊筋焊固在孔口护筒上或机架底盘上，或用钢管悬挂固定在孔口。
④钢筋笼上、下对接放焊时，应使钢筋笼保持垂直状态，对接时，两边同时施焊，焊接头同截面不得超过配筋（主筋）的50%，间距错开不少于35d，且不小于50cm。
6、灌注水下混凝土
（1）砼料配制及搅拌：
①砼配制原材料选用：
水泥：32.5、42.5普通硅酸盐水泥。
砂：江津中砂。
石子：2～4cm卵石。
拌和水：饮用自来水。
②砼配比：
混凝土配比实验室试配确定。施工时根据现场砂、石原材料含水量进行调整为施工混凝土配合比，混凝土施工按调整后的施工混凝土配比进行配制。
③混凝土料拌合为商品混凝土。
（2）水下砼灌注
①灌浆管：
选用φ250mm，油轮丝扣连接式导管，单节长度一般为2.5m。底管长度不小于4m，同时配备1.0m、0.5m和0.3m短节。安装时要确保连接紧密，接口绝对密封，连接处加垫“O”型橡胶密封圈，防止接头处漏水漏气。
②初灌量
为确保初灌埋深度≥0.8m，初灌量根据孔深、孔径、孔内泥浆重度，初灌导管悬管高度等数据，按下式计算确定。
V=π×d2×h1÷4＋π×D2×HC÷4
式中：V—初灌砼量（m3）；
d—导管内径（m）；
D—桩孔直径（m）；
h1—孔内混凝土高度达到Hc时导管内混凝土柱与导管外水压平衡，导管内混凝土高度（m），h1=Hw×ra/rc；
Hc钻孔初灌需要砼面主孔底高度（m）（如初灌注悬管高度为0.5m）；
ra—孔内泥浆重度（KN/m3）；
rc—混凝土拌和物重度（KN/m3）；
Hw—孔内液面至初灌需要的混凝土距离。
经计算φ800mm初灌量约为2.5m3，φ700mm初灌量约为2m3。
③砼灌注技术要求
水下砼灌注是钻孔灌注桩施工中的重要环节，砼灌注施工技术要求：
a、保证初灌量满足首次灌注明导管底端能埋入砼中1.0m以上。
b、灌注时导管埋深宜控制在2～6m，严禁将导管拔出砼面。
c、拆管前设专人测量孔内砼面，并核实砼量搅拌记录，确定可以拔管时才能拔管、拆管并记录。
d、水下砼灌注应确保其连续性，中途不得停顿，对灌注过程中的故障均应做好记录。
e、水下砼灌注如发生堵管时，立即用备用无坐式7.5KW振动器振动导管；
f、认真做好机械的维修保养，使机械经常处理完好运行状态，不因机械故障影响砼灌注质量；
g、试块制作及养护：每根桩最少做一组砼试块，做好的试块24小时后拆模，置于水中常温养护。
h、砼的充盈系数不得小于1.1。
三、常见事故原因分析及处理措施
（1）钻孔施工常见事故预防处理措施
序号
事故状态
原因分析
处理措施
1
粘土层钻进缓慢，甚至不进尺
1、钻头有缺陷；
2、钻头泥包或糊钻；
3、钻进参数不合理；
1、检查钻头，必要时重新设计钻头；
2、清除泥包，调整冲洗液的比重、粘度、适当加大泵量或向孔中投入适当碎砖块解除泥包糊钻；
3、调整钻进参数；
2
园砾层钻进时，钻头在孔内跳动厉害
1、孔内沉碴较多；
2、孔内有较大活动砾石；
1、降低钻速，加大泵量及时排碴；
2、提钻用专用打捞筒清除直径较大的卵砾石；
3
塌孔
1、孔内泥浆漏失、水位下降；
2、操作不当，产生压力振动；
3、回填区较大，较深，回填岩石粒径大小不均，孔洞多
1、投入粘土锯未或水泥堵漏材料封堵；
2、注意操作，升降钻具要平稳；
3、灌砼C25或M5砂浆，初凝后，二次或三次重新钻孔。
4
掉钻头
1、钻杆架接丝扣脱落；
2、钻杆断裂；
1、预防措施
a、采用高强锣栓并对丝扣检查；
b、操作上开钻要将钻头提离孔底以降低突发扭距；
c、钻杆过度磨损要及时更换；
2、处理措施：采用打捞钓或钢丝绳套打捞。

（2）水下砼灌注常见事故及处理方法
常见事故
产生故障原因
处理措施
隔水塞卡
在导管内
1、隔水塞翻转或胶垫过大；
2、隔水塞遇物卡住；
3、导管连接不直；
4、导管变形。
取出隔水塞重放；并检查导管连接的垂直度；拆换变形的导管。
导管内进水
1、导管连接处密封不好，垫圈放置不平正，连接丝扣未扭紧；
2、初灌量不足，未埋住导管。
1、提出导管，检查垫圈，重新安放并检查密封情况；
2、提出导管，清除灌入的混凝土，重新开始灌注，增加初灌量，调整导管底口至孔底高度。
砼灌注过程中堵管
1、混凝土配比不符合要求，水灰比过小，坍落度过低；
2、混凝土搅拌质量不符合要求；
3、混凝土泌水离析严重；
4、导管内进水未及时发现，造成混凝土严重稀释，水泥浆与砂、石分离；
5、灌注时间过长，表层混凝土已初凝。
1、将混凝土按比例要求重新拌和并检查坍落度；
2、检查所使用的水泥品种、标号和质量，按要求重新拌制；
3、在不增大水灰比的原则下重新拌和；
4、上下提动导管或捣实，使导管疏通，或无效，提出导管进行清理，然后重新浇灌。
砼灌注量理论方量与实际方量不符
回填区较大、较深、回填岩石粒径大小不均，孔洞多。
按实际砼量浇筑至桩顶。
（3）钢筋笼吊装常见问题及处理方法
常见问题
产生原因
处理方法
钢筋笼下设困难
1、桩孔缩径；
2、桩孔孔斜；
3、钢筋笼焊接不直。
1、下钻具重新扩孔、扫孔；
2、钢筋调直重新焊接。
钢筋上浮错位
1、钢筋笼焊接质量不好；
2、未固定好；
3、砼灌注时孔内砼上升速度过快。
吊起钢筋笼重新焊好下入孔内；检查钢筋固定情况，并加焊牢固；孔内砼面接近钢筋笼时，适当减少埋管深度，放慢灌注速度。
四、施工组织与管理
为保护工程顺利施工，在管理体系及人员、机具设备方面如下组织与管理。
（一）管理体系
针对工程实际情况，组织管理人员，见表。
钻孔桩工程管理人员
序 号
职务或岗位
人 数
备 注
1
项目负责人
1

2
项目经理
1

3
项目技术负责人
1

4
施工员
1

5
质检员
1

6
安全员
2

7
材料员
1

8
测量员
1

（二）机具设备组织
根据施工工艺要求，本工程配备的相应的施工机具设备，见下表。
机具设备配备表
序号
机械名称
规格
数量（台）
功率
（kw/台）
备注
1
工程钻机
GPS-15
4
37
成孔
2
导管
φ250
100m

灌砼
3
泥浆泵
3PNL
2
22
循环泥浆
4
挖掘机
80型
1
1
场地回填区较大修道路用

电焊机
BZ-300
2
22
制钢筋笼
6
切割机

1
3.5
切钢筋
7
磅秤
1T
2

计量
8
经纬仪
DJ6
1

测量放线
9
车载背架泵机

1

因场地较宽，泵车浇筑困难，采用47米背长的背架泵浇筑桩芯
10
水准仪
D2
1

水准测量
11
泥浆比重计

1

计量检测
12
砼试模
100×100
12

计量检测
13
坍落度筒
6m3
1

计量检测
14
空压机

1
40
气举反循环
五、工程质量保证措施
（一）管理措施
①建立施工质量管理流程图和工序责任表，各工序检查、验收工作分解落实到班组个人，并通过完善以承包为主的经济责任制，明确内部奖罚制度，充分调动施工人员的积极性和责任心。
②做好工序管理的控制
a、项目经理控制好本工程人员、材料、设备、工艺方法和施工环境（即4M1E）等五个方面的因素，确保工序投入的质量，以此保证每道工序质量的稳定。
b、加强质量检查和隐蔽工程的鉴证，对每道工序实行操作者、班组长和质检员三者百分百检查，项目技术负责抽检的制度。
c、技术负责应及时掌握质量，一旦发现问题立即研究处理，隐蔽工程必须严格遵循上道工序，不合格不能进入下道工序的原则。
d、关键部位或薄弱环节设置工序质量控制点，工序质量控制点必须经质检员检验合格。
e、现场抽检测试项目（水泥、砂、石料、钢材焊接、砼强度等）必须由具有资质的单位检验，并认真执行取样、送样旁站见证制度。
③现场配备专职质监员，进行跟班监督检查。
（二）技术措施：
1、成孔控制
钻机开钻前，应检查护筒埋设质量，护筒直径应大于孔径100mm，护筒中心偏差不大于2cm，倾斜度不大于1%，同时高出地面20cm，埋深一般为1.0m-1.5m，但必须超过回填土层。外围用粘土埋实，不发生位移。检查钻机就位、钻机水平、周正稳固性。检查天伦，转盘中心，护筒中心在同一铅垂线上，做到“三点一线”，并用水平尺校正施工平台和转盘水平度，符合要求后，方可开钻。
成孔施工应一次不间断地完成，不得无故停钻，并做好原始记录。要求开钻时轻压慢转，以保持钻具的导向和稳定性。进尺后，针对不同地层，适当调整技术参数。对于粉质土，角砾粘性土，应加大泥浆比重，低速钻进，防止塌孔。终孔前0.5-1.0m，采用低速大泵量进行扫孔至终孔。成孔过程中，孔内液面就保持稳定，不应低于地面标高30m，出口泥浆比重控制在1.2～1.4g/cm3。
2、清孔控制
清孔分两次进行，以一清为主，二清为辅。第一次清孔经检验孔深达到设计标高后立即进行。将钻具提离孔底10～20cm，低速回转，输入泥浆循环，全泵量冲孔，时间不少于30分钟。第二次清孔在下放钢筋和导管安装完毕后进行，须采用气举排渣法进行清孔。清孔时输入孔内的泥浆密度就控制在1.15g/cm3以下。清孔结束后，沉渣厚度≤5cm，泥浆比重在出口测得，应≤1.25，含砂率6%，粘度≤22秒。二次清孔完成后，应在30分钟内开始浇注水下砼，超过30分钟应再次清孔。
3、钢筋笼制作安装控制
钢筋笼宜分段制作，在孔口焊接，主筋应校直，清除表面污垢、浮锈、准确控制下料长度，主筋与箍筋点焊牢固，不得损伤主筋，在钢筋箍筋上每隔4米，同一截面对称安放四块水泥砂浆保护块，保护块的直径100mm，厚度50mm，并有足够的强度。钢筋笼制作允许偏差：主筋间距±10mm，箍筋间距±20mm，钢筋笼直径±10mm，钢筋笼长度±100mm。钢筋笼制作完成，检查合格后进行安装。
安装时应采取防变形措施，起吊吊点宜设在加强筋部位，入孔时应保持垂直状态，对准孔位徐徐轻放，避免碰撞孔壁，下笼遇到阻力时，应查明原因，处理后，再继续下笼，钢筋笼孔口焊接，下节笼上端露出操作平台宜高一米，上下节主筋校正垂直。钢筋接按JGJ18《钢筋焊接及验收规程》施工。焊接时两边对称施焊，搭接焊长度，单面焊10d，双面焊5d，焊缝宽度不应小于0.7d。厚度不应小于0.3d。每节笼焊接完补中焊接部位的箍筋，钢筋笼安装深度应符合设计要求，安装完成将钢筋笼吊筋进行固定，使钢筋笼定位，避免上拱。
4、浇注水下砼控制
桩基工程采用自拌砼，严格控制配合比。砼坍落度宜为18～22cm，水下砼按设计要求强度配置，具有良好的和易性和流动性，砼初凝时间应为正常浇注时间的二倍，浇注前应充分做好准确，保证浇注时连续紧凑的进行，导管内壁应清除干净，连接丝口处应完好，接管应平直可靠，密封性好，导管底口高度宜能放出隔水塞和砼为宜，一般在50cm。浇注用隔水塞就具有良好的隔水性能，使砼与泥浆隔离。砼罐斗应有足够的刚度，容量满足首罐量埋管深度要求。
砼的初灌量，应能保证导管埋深大于1米，然后截断隔水塞的铁丝将砼浇注到孔底。
砼浇注过程中导管应始终埋在砼中，严禁将导管提出砼面。导管埋入砼的深度宜为2～6米，每次拆管不应超过5m。并经常测量砼面上升情况，浇注过程中，应间断抽动导管。砼面接近钢筋笼底端时，导管埋入砼面的深度宜保持3米，灌注速度应适当放慢，提升导管时应平稳，避免钩带钢筋笼。
六、安全控制措施
（一）组织措施和基本要求
1、认真贯彻执行“安全第一，预防为主”的方针。
2、公司领导是安全生产的第一责任人，项目负责人直接对本工程的安全负第一责任，桩机的机班长为兼职安全员。
3、工地开工前进行一次安全教育，开工后每周进行一次安全大检查，日常上班随时进行安全检查，发现隐患，应及时限期整改。
4、现场作业人员，均需经安全培训，特殊工作如电工、电焊工，场内机动车驾驶员必须持证上岗，临时工只能做辅助工作。
5、工地配备专（兼）职安全员并持证上岗，安全员的职责是：
①配合施工工地负责人制定工地施工安全规章制度和安全施工措施，监督、检查安全规章制度和措施执行情况，发现有威胁职工生命的紧急情况有权责令停止施工作业，并及时向项目经理汇报。
②在总结、评比、奖励时，独立行使安全否决权。
③对新工人、临时工进行现场安全教育。
④负责编制工程施工项目设计中的安全生产技术、措施及安全施工总结。
⑤参与事故调查，根据规定对一般性事故按照“三不放过原则”提出处理意见。
⑥施工现场各类机械设备、线路、道路、料场、泥浆池（水池）、钢筋笼、搅拌机房及生活设备等要布置合理，保留安全与消防通道，符合安全卫生要求，在施工前准备就绪，工地内的危险区应悬挂“危险”、“禁止通行”标志牌，或用围栏、板等加以防护，夜间应设红灯示警。
6、职工进入工地应戴好安全帽、上塔系安全带、上班不准穿拖鞋、上班不准喝酒、交接班应有安全工作内容。
7、施工中应遵守公司发的安全守则，悬挂安全规章牌，易发生事故位置应有明显的标志牌。
8、开工前现场检查验收，合格后方准施工。
9、现场应配备灭火器材。
（二）安全用电及电气防火措施
1、安装、维修和拆除临时用电工程，必须由电工完成。
2、各类用电人员应做到：（1）掌握安全用电基本知识和新用设备的性能；（2）使用设备前必须按规定穿戴和配备好相应的防护用品，并检查电气装置和保护设施是否完好。严禁设备带“病”运转；（3）停用的设备必须拉闸断电，锁好开关箱；（4）负责保护所用设备的负荷线、保护零线和开关箱。发现问题及时报告解决；（5）搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
3、临时用电工程的守期检查时间：施工现场每月一次，对不安全因素，必须及时处理，并应进行复核验收手续。
4、在施工现场专用的中性点直接接地的电力线路必须采用TN-S接零保护系统。电气设备的金额外壳必须与专用零线连接，施工现场的电力系统严禁利用大地作用相线或零线，保护零线不得装设开关或熔断器。
5、施工现场所有用电设备，除用保护接零外，必须在设备负荷线的首端处设置漏电保护配置。
6、所有配电箱、开关箱在使用过程中必须按照下述操作顺序：
（1）送电操作顺序为：总配电箱——分配电箱——开关箱。
（2）停电操作顺序为：开关箱——分配电箱——总配电箱。
（出现安全故障的紧急情况除外）
7、使用焊机时要执行用火证制度，并有监护，施焊周围不能在存在易燃物体，并备齐防火设备。
8、施焊现场一旦发生电气火灾时，应立即切断电源，用干砂灭火，或用干粉灭火机灭火，严禁使用导电的灭火剂灭火。
（三）钻进成孔的安全措施
1、挖护筒的深度不得超过3m，土质不稳定时应跟进护筒，挖出的土石堆放在距孔边缘1.5m以外。
2、挖护筒提升装置要牢靠，提渣时，孔内作业人员躲到安全的地方，孔内有水抽水时，要严防漏电事故。
3、旋钻造孔应注意下列事项：
①转盘上不得站人，应设防胶管缠绕和水龙头掉落的装置。
②升降钻具时应听从孔口指挥，不得用手摸钢丝绳，用转盘卸钻杆，要注意垫叉飞出伤人。
③孔口人员应站在钻具起落范围外。
④升降钻具时，孔口人员应站在钻具起落范围外。
⑤严禁超负荷强力起拔钻具。
（四）混凝土灌注的安全措施
1、下钢筋笼受阻时，禁止盲目冲墩，禁止施工人员在笼上踩压，以防突然下沉伤人。
2、运输水泥、搅拌混凝土应做好防尘工作，操作人员必须戴口罩。
3、检查搅拌机时，应切断电源，料斗起落范围内不准站人，进搅拌筒检修时，应派人监护。
4、灌浆前孔口周围要铺好安全防护地板，以防人、工具掉入孔内，灌浆时，随机操作人员必须与孔口配合好。
5、灌浆发生堵管而升降抖动导管时，孔口无关人员应撤至安全地带。
工程施工中的安全隐患主要来自天气、用电、机械运转成孔及灌浆施工中，只要全体施工人员齐心协力，照章作业，提高警惕，消除隐患，就能保证安全生产，顺利完成施工任务。
七、施工进度计划及保证工期的主要措施
（一）施工进度计划
因本工程地质较复杂，施工进度计划应根据试桩各方面的条件因素考虑，然后做出指导性及实施性施工进度网络计划，报监理、业主审核后实施。
（二）保证工期的主要措施
1、制定分项计划及时调整优化
以工期为总目标，以此为基础制订出各阶段的分段目标，然后采取措施完成每一个分段目标；在落实施工方案后，根据实际情况的变化，对计划进行改进、优化，使各个序衔，劳动力安排，机具设备等安排更加合理。
2、加强协调组织保障协调处理影响施工进度的各种问题。
3、工艺技术保障
采取科学的施工工艺与方法，严格按设计施工，对生产中出现的不同情况，及时采取合理的技术手段加以解决。
4、管理制度保障
绘制各种进度计划，质量、施工组织管理，安全组织管理、标化管理网络图，使工程施工科学化，用经济杠杆对桩基子分部管理人员和作业班组进行工程进度部位考核，做到有奖有罚，充分调动管理人员和作业班组的生产积极性，以确保工程进度计划的严肃性。
5、物资供应保障
配备专职材料员，对工程施工所涉及的建筑材料、物资供应等建立计划。根据桩基工程施工的总进度，及时采购、保管物资材料，根据施工进度作出相应的调整，保证物资材料供应有序，及时到位。
八、竣工资料
1、试桩记录
2、成孔原始记录
3、混凝土灌注原始记录
4、施工日记及砼施工日记
5、隐蔽工程记录
6、钢筋、水泥质保书、焊条出厂合格证
7、水泥安定性及强度报告
8、钢筋力学试验与焊接试验报告
9、混凝土配合比及砼试块强度报告
10、桩基低应变动测
11、竣工图
12、设计变更通知书
13、业主签证联系单及其它有关资料

附图1：钻 孔 桩 施 工 流 程 图

踏孔

灌砼C25或M5砂浆

二次或三次钻孔

附图2：

钻孔灌注桩工序质量保证对策表

质量目标
各项技术指标达到设计和规范要求，争取质量全优
序号
质量项目
标 准
保证质量的措施
实施部门
主要负责人
1
桩位偏差
群桩＜D/4
单桩、边桩＜D/6
1、准确测量桩位，复测验收护筒铺设质量
测量组
组长
2、调整钻机水平，钻机准确就位
成孔班
机长
2
桩顶标高及钢筋笼标高
50mm
3、准确测量地面标高，确定钢筋笼下放位置
测量组
组长
4、确定桩砼面标高
测量组
组长
3
孔深偏差
＜1%
5、准确测量地面标高
测量组
组长
6、钻机确定钻杆长度或冲击钻机确定钢丝绳长度，保证桩孔设计孔深
成孔班
机长、班长
4
孔径偏差
±15mm
7、测量钻头外径
技术组
组长
8、按规程操作
成孔班
机长、班长
5
孔低沉渣
≤50mm
9、保证清孔质量
成孔班
机长、班长
10、合理安排施工顺序
项经部
技术负责
6
钻孔垂直度
≤1%
11、调整钻机水平，复测验收护筒埋设质量
成孔班
机长、班长
12、按规程操作
成孔班
机长、班长
7
钢筋笼制作
主筋间距±10mm
箍筋间距±20mm
钢笼直径±20mm
钢笼长度±50mm±
13、提高钢筋笼模具的准确性
电焊班
组长
14、选用熟练的电焊工，不断提高技术水平
电焊班
组长
15、严格进行质量验收
技术组
质检员
16、按规程操作
电焊班
班长
8
钢筋笼安装
满足规范要求
17、按设计安放保护层
电焊班
班长
18、按设计焊接钢筋笼
电焊班
班长
9
混凝土灌注
砼强度满足要求
桩身无缺陷
19、加强职工培训，提高技术水平
项经部
项目经理
20、加强思想教育，提高职工积极性、责任心
项经部
项目经理
21、确保导管、孔口灌浆斗、隔水栓安放质量
灌浆班
班长
22、检查桩孔孔深、沉渣厚度，准备二次清孔
灌浆班
班长
23、检查每次搅拌砼级配，并做好各种材料的测试验收
技术组
质检员
24、确保砼灌注质量
灌浆班
班长
25、严格检查砼的进料数量
技术组
材料、质检
26、检查每次灌注砼的数量和孔内砼面测试，并做好记录
技术组
组长
27、按要求收集好有关资料及时上报监理单位，并做试块
技术组
质检员
28、严格按要求起拔导管，保证埋管深度
灌浆班
班长
29、准确测量地面标高，做好施工记录
技术组
质检员
30、提高设备器具的可靠性
机修班
电工、钳工
10
原始资料
满足规范要求
31、各种原始记录真实、准确、齐全
成孔班
班长
灌浆班
制笼组
32、各种测试材料齐全
技术组
质检员
33、各种资料及时收集、整理、归档
技术组
技术负责
34、基坑开挖后，孔位复测
测量组
组长
35、编写竣工报告
技术组
技术负责
苗木供应合同书

甲方：
乙方：周至县哑柏镇绿星苗圃
经甲乙双方协商同意， 　（以下简称甲方）从周至县哑柏镇绿星苗圃（以下简称乙方）购买银杏苗木，（用于渭政办发[2010]205号文件，渭南市区绿化），并就相关事宜达成以下协议：
一、 苗木数量：
二、 苗木规格：胸径15cm以上，主干通直，树头完整，枝条匀称、丰满，无病虫害，树形美观。
三、 苗木价格：每株计人民币
四、 该价格包括：苗木费、挖掘费、包装费、装车费、拉运费五项。合计人民币（ ）
五、 付款方式：任务完成后，10日内一次付清。
六、 有关事项：
1、 土球规格：苗木所带土球直径1.2米以上，厚度60cm以上，卸车前完整不破裂。
2、 包装规格：土球包装腰带无间隙宽度12cm以上，纵扎草
