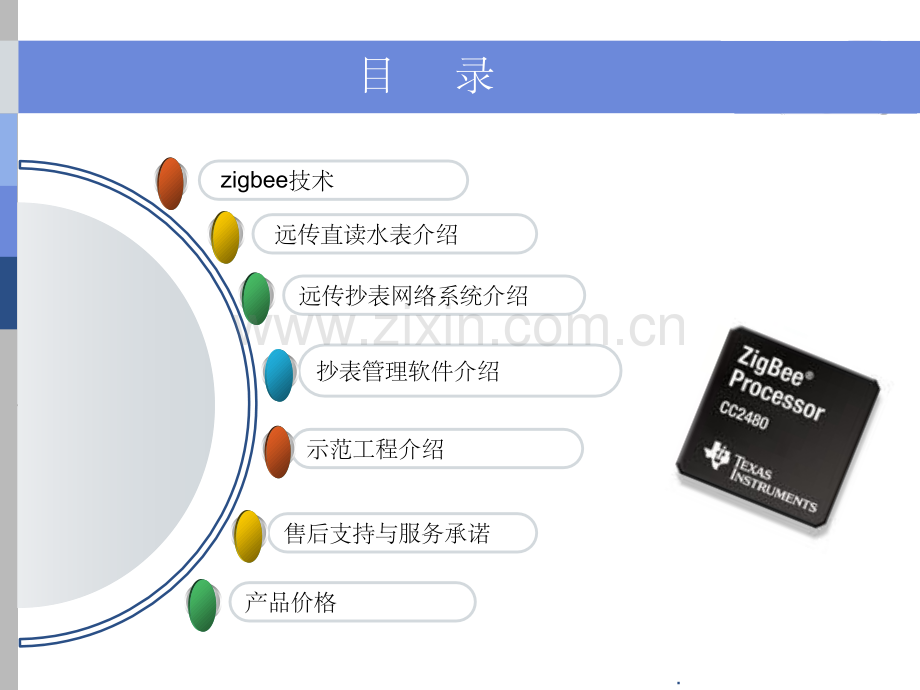

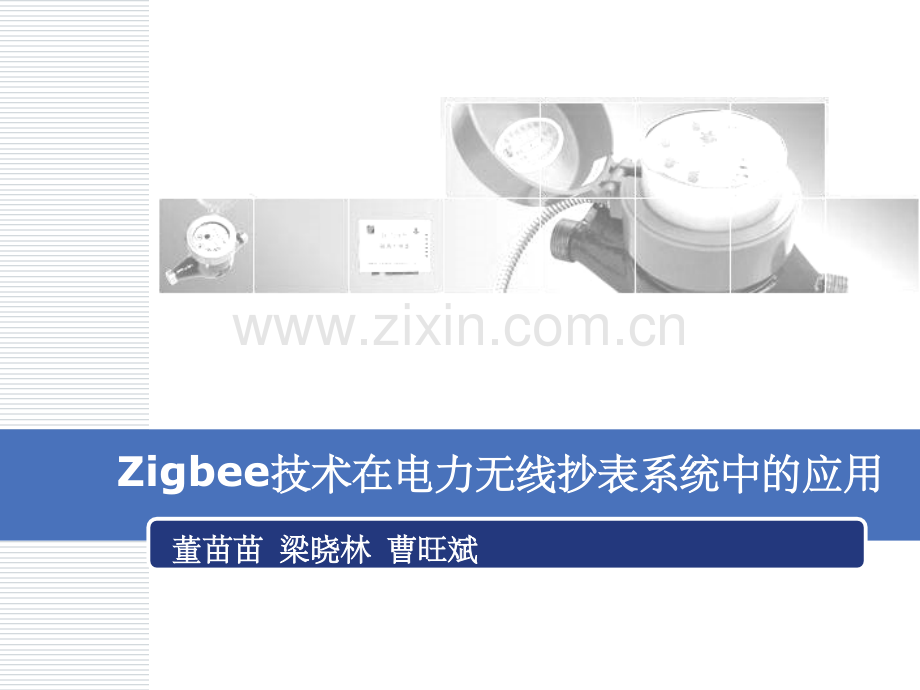

Zigbee技术在电力无线抄表系统中的应用技术在电力无线抄表系统中的应用董苗苗董苗苗 梁晓林梁晓林 曹旺斌曹旺斌目 录示范工程介绍抄表管理软件介绍远传抄表网络系统介绍 远传直读水表介绍售后支持与服务承诺 zigbee技术产品价格.zigbee介绍介绍vZigbee名称的由来这一名称来源于蜜蜂的 八字舞，由于蜜蜂(bee)是靠飞翔和“嗡嗡”(zig)地抖动翅膀的“舞蹈”来与同伴传递花粉所在方位信息，也就是说蜜蜂依靠这样的方式构成了群体中的 通信网络。传统水表分线制脉冲表光电反射式直读水表总线制脉冲表减速防脱磁表对射直读液封表已停产.直读水表介绍v公司产品包括干式表，液封表,水平螺翼表、垂直螺翼表以及容积式表，几乎覆盖了所有抄表领域;v两种集中抄表系统，为客户提供全方位抄表解决方案.v唯一一家研发和制造两种光电直读（对射/反射）产品的企业，并享有相关专利。v提供电表，气表直读抄表技术改造服务，可协助客户实现三表集抄。.对射式直读水表介绍光电对射式直读表v原理：利用光电转换原理，字轮上开长度不同的槽可以透光，字轮一侧安装光信号发射管，另一侧安装光信号接收管，每个字轮安装多组这样的光信号器件，随着字轮转动，槽的位置也相应变化，则会有数目和位置不同的光信号器件接收到发射管发射的信号，多组这样的器件一起工作，可产生多位二进制码，每个编码代表一个字轮位置，由此可以“译码”出字轮读数。v优点：无须供电，稳定性高，可靠性高。发射管接收管.对射式直读水表介绍v对射式直读水表可应用于干式表和液封表，我公司均有成熟产品;v对射式直读液封水表的防水工艺和气泡干扰问题，我公司均已解决。其中防水工艺方面，我公司使用了特殊配方密封胶水，完全解决了传统胶水需要按配比混合，24小时长时间固化等影响生产效率的缺点，新配方胶水固化时间仅需一分钟左右。.反射式直读水表介绍反射式直读水表原理：利用光电转换原理，字轮径向上安装反光条，对应位置安装多只光电管，字轮转动时反光条的位置发生变化，引起光电管信号变化，产生多位的二进制编码，芯片由此可以“译码”出字轮读数。优点：无须供电，稳定性高，可靠性高。字轮反光条发射窗接收窗光电管.反射式直读水表介绍v反射式直读水表主要应用于干式表，我公司已有成熟产品;v反射式直读水表曾有的进位问题已经通过增加编码组合得到良好的解决,产品和技术已趋于成熟。v与对射式直读水表相比,反射式直读水表使用的光电器件参数更易保持一致性,易用于大规模生产。.远传抄表网络系统介绍远传抄表网络系统主要由管理软件，抄表网络设备及远传水表组成。抄表网络设备是从远传表到上层管理软件之间的数据通讯传输设备。是远传抄表网络系统的骨干部分。远传表远传表管理软件管理软件抄表设备抄表设备远传抄表网络系统远传抄表网络系统.远传抄表网络系统介绍抄表抄表系统系统半自动半自动抄表系抄表系统统（适用于各种电话网络）（适用于GPRS/CDMA等网络）（利用笔记本电脑等在现场 集中抄表）（适用于小型抄表网络）（检测型，适用于检测历史 流量和抄表）（基本型，仅用于抄表计数）（轻便型，全部携带设备重 量为600克）（扩展型，可抄读各种总线 和协议的抄表网络）电话网络抄表型电话网络抄表型全自动全自动抄表系统抄表系统（TY-AMR1）无线网络抄表型无线网络抄表型电脑现场抄表型电脑现场抄表型单元集中抄表型单元集中抄表型便携式单元集抄型便携式单元集抄型无源单元集抄型无源单元集抄型有源单元集抄型有源单元集抄型混合协议集抄型混合协议集抄型.远传抄表网络系统介绍技术要求低,维护灵活.技术含量高,维护面大维护仅抄表抄表,检测,报警.功能设备与表之间,工程量小.所有设备之间,设备与表之间,工程较大.布线大功率电池或市电市电使用电源集中抄表器,转换器和红外手抄器.区域集中器,隔离中继器和智能网络节点抄表设备抄表员去现场抄读数据,手动更新管理系统.从管理软件到表端全部自动进行工作特点便携式抄表系统自动抄表系统抄表设备的选型就是抄表网络系统的选型。抄表设备的选型就是抄表网络系统的选型。.自动抄表网络系统介绍自动抄表网络系统架构.自动抄表网络系统介绍网络或串口线RS-485通讯总线收集数据,校验 并上传;接收指令,抄表和巡检。提供管理界面;数据分析与处理。扩展抄表通道;提供抄表电源；具有防雷和隔离功能。扩展抄表通道;提供调试端口.抄表设备.自动抄表网络系统介绍抄表系统各设备分布。距离不限公网485主干总线485中继总线485扩展总线距离1200米距离300米距离300米（每通道128个中继器）（每通道10个节点）（每通道128只表）（管理软件可与多个集中器通讯工作）.半自动抄表网络系统介绍系统方案系统方案直读水表集中抄表器红外协议转换器位于办公室抄表员随身携带安装在现场的表和设备手抄器系统架构(管理软件).半自动抄表网络系统介绍抄表设备介绍v半自动抄表网络系统的数据可在我公司TY-AMR1中使用；v可与第三方管理软件配合使用；（需第三方提供软件接口）；v可与收费软件配合使用。v数据线用于连接红外手抄器（简称“手抄器”）和电脑；v管理软件通过该数据线将抄表数据库下载至手抄器；v手抄器将水表读数等数据通过该数据线上传至电脑。办公管理设备办公管理设备.便携抄表设备便携抄表设备红外红外手抄器协议转换器v协议转换器内带电池，可提供抄表电源；v可抄读不同总线（485或M-BUS）水表数据；v可与通过红外通讯接口将数据上传至手抄器；v体积小，重量轻（不足600克），方便携带。v手抄器内带电池，抄表员可用其发送指令抄表；v可在现场对表进行各种设置和维护操作；v可保存2万户表数据，并通过数据线上传电脑；v操作简单，实用，抄表员易于掌握使用。抄表设备介绍 半自动抄表网络系统介绍.现场工作设备现场工作设备总线连接直读水表集中抄表器v集中抄表器通过插孔与协议转换器连接；v内部保存户表位置和地理信息，方便核对；v体积形状与普通八六盒相同，方便施工安装；v内部构造简单，便于更换和维修。v可使用各型直读水表；v接驳水表数量最大100只（300米内）；v须按布线要求进行施工，方便维护。半自动抄表网络系统介绍抄表设备介绍.v抄表管理软件主要应用于自动抄表系统中；v半自动抄表系统的管理，以配合客户软件或第三方软件为主；v管理软件安装简便，对电脑系统要求低。抄表管理软件介绍.v管理软件功能强大，提供数据采集，数据分析及系统配置等几方面功能；v界面简单易懂，一目了然；v显示信息众多，并可根据用户要求自行定制显示内容。抄表管理软件介绍软件界面.v可对用户水表进行历史流量检索和对比；v利用历史数据可分析居民用水情况；v可对用水量进行范围设置，以了解超量和少量用水户表情况。抄表管理软件介绍数据分析.示范工程介绍侨香村经济适用房住宅区v项目名称：侨香村经济适用房v水表用量：10,152只v冷水表：3,996只v热水表：2,160只v中水表：3,996只.深圳市委常委、副市长吕锐锋领导批示.苏州新区使用介绍（小口径水表）.苏州新区使用介绍其它公司其它公司 我公司我公司 稳定可靠准确.售后支持与服务承诺1.保证按照合同中确立的交货日期按时交货2.保证产品的出厂精度和可靠性3.为客户提供基本技术指导与培训，包括水表操作流程及安装注意事项、管理系统的建立与操作等1.解答客户的技术咨询，为客户进行工程预算2.帮助客户进行安装方 设计线路的铺设方案3.协助安装方进行线管铺设工作1.为维护用户利益，本公司承诺对产品免费保修四年，保修期以外终身维修，只收成本费2.本公司开设服务热线，随时解答客户提出的各种疑问3.公司为客户提供软件的免费升级服务4.本公司在各地市场设售后服务中心，保证各项售后服务的及时到位售前服务售中服务售后服务.售后支持与服务承诺1 1小时响应小时响应2 2小时内到达现场小时内到达现场3 3小时解决问题小时解决问题客户至上客户至上客户至上客户至上服务第一服务第一服务第一服务第一 让客户满意！让客户满意！让客户满意！让客户满意！.
