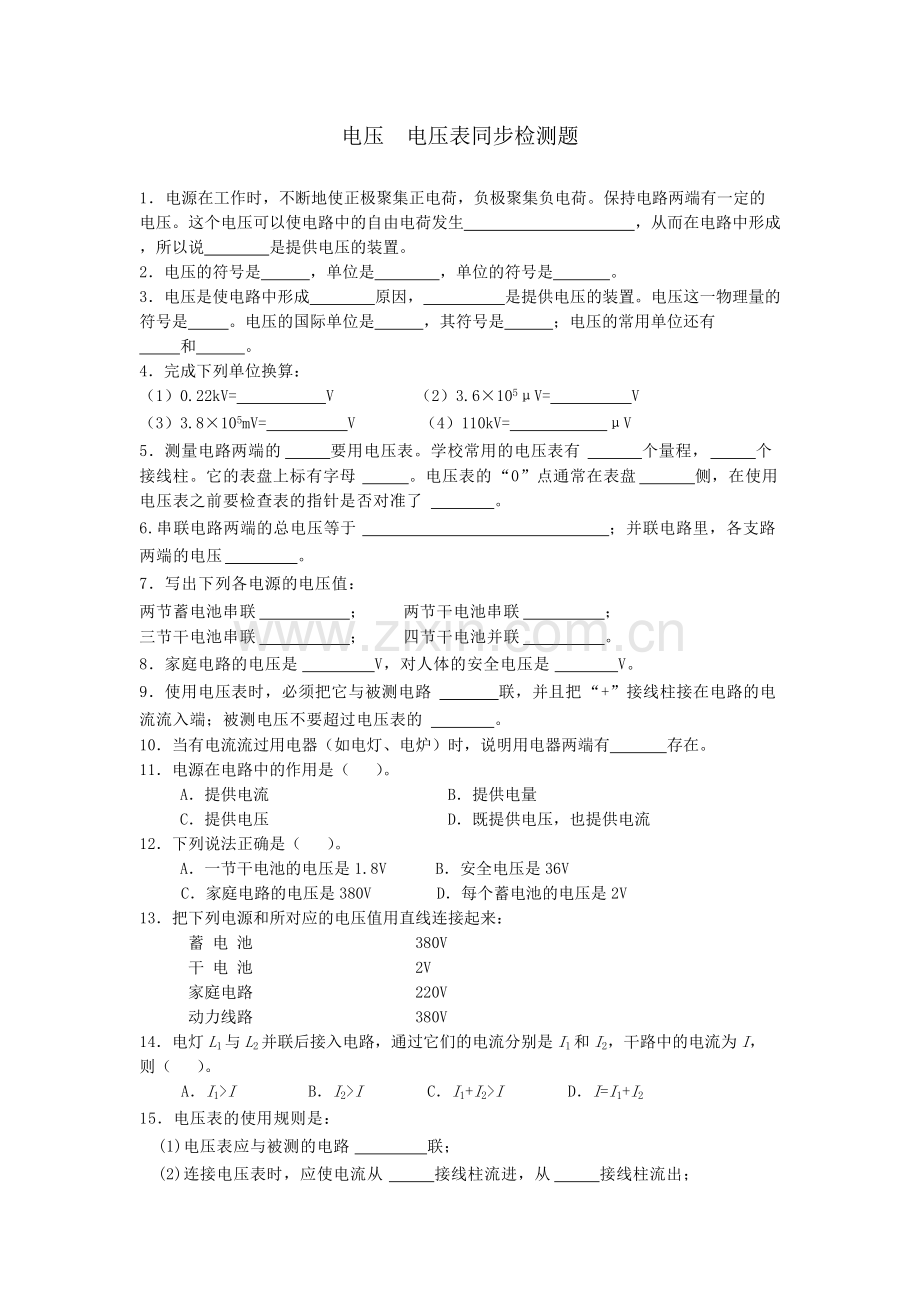

电压 电压表同步检测题1电源在工作时，不断地使正极聚集正电荷，负极聚集负电荷。保持电路两端有一定的电压。这个电压可以使电路中的自由电荷发生 ，从而在电路中形成 ，所以说 是提供电压的装置。2电压的符号是 ，单位是 ，单位的符号是 。3电压是使电路中形成 原因，是提供电压的装置。电压这一物理量的符号是 。电压的国际单位是 ，其符号是 ；电压的常用单位还有 和 。4完成下列单位换算：（1）0.22kV=V （2）3.6105V=V （3）3.8105mV=V （4）110kV=V5测量电路两端的 要用电压表。学校常用的电压表有 个量程，个接线柱。它的表盘上标有字母 。电压表的“0”点通常在表盘 侧，在使用电压表之前要检查表的指针是否对准了 。6.串联电路两端的总电压等于 ；并联电路里，各支路两端的电压 。7写出下列各电源的电压值：两节蓄电池串联 ；两节干电池串联 ；三节干电池串联 ；四节干电池并联 。8家庭电路的电压是 V，对人体的安全电压是 V。9使用电压表时，必须把它与被测电路 联，并且把“+”接线柱接在电路的电流流入端；被测电压不要超过电压表的 。10当有电流流过用电器（如电灯、电炉）时，说明用电器两端有 存在。11电源在电路中的作用是（）。A提供电流 B提供电量 C提供电压 D既提供电压，也提供电流12下列说法正确是（）。A一节干电池的电压是 1.8V B安全电压是 36VC家庭电路的电压是 380V D每个蓄电池的电压是 2V13把下列电源和所对应的电压值用直线连接起来：蓄 电 池 380V 干 电 池 2V 家庭电路 220V 动力线路 380V14电灯L1与L2并联后接入电路，通过它们的电流分别是I1和I2，干路中的电流为I，则（）。AI1I BI2I CI1+I2I DI=I1+I215电压表的使用规则是：(1)电压表应与被测的电路 联；(2)连接电压表时，应使电流从 接线柱流进，从 接线柱流出；(3)被测电路的电压不要超过电压表的 。16学校实验室的电压表的三个接线柱标有“+”“3”“15”，实验时，若把“+”“15”两个接线柱接入电路，则表盘上的每个大格表示 V，每个小格表示 V；若把“+”“3”两个接线柱接入电路，则表盘上每个大格表示 V，每个小格表示 V。17做实验时需要 6V 的电源，则要用 节干电池串联，或用 节蓄电池串联才行。18如图 14-20 开关闭合后，电流表的示数为 0.8A，则通过L1的电流 ，通过L2的电流为 。19如图 14-21 所示的电路，已知通过电流表 A1的示数是 280mA，通过电流表 A2的读数是1.5A，则通过灯L2的电流是 。20读出图 14-22 所示的甲、乙两电压表的示数：甲表示数 ；若接的是另一量程，则示数为 。乙表示数 ；若接的是另一量程，则示数为 。21用电压表测电压时，在不能预先估计被测电压的情况下，可用 法来确定量程。使用这种方法时应先从 量程进行。22电压表与电流表的用法有一定的区别。电压表在连人电路时应与被测电路 联；而电流表则应与被测电路 联。电压表可以与 并联，这样可测电源的电压，而电流表不许 。23电表的读数要做到“两看清”请完成图 14-23 中甲、乙两表的读数。甲图：量程 ；分度值 ；读数 。乙图：量程 ；分度值 ；读数 。24用图 14-23 所示电压表测电压前先用大量程进行试触（）。A如果指针示数大于 15V，则需要调换接线柱重新试触B如果指针示数在 3V 与 15V 之间则需要换量程C如果指针示数小于 3V，则需要换量程25有一只电压表，它有“03V”“015V”两个量程。要用它来测由三节新干电池串联的电池组的电压，应选用 的量程，用电压表测电压，在读数时应首先确认它的 ，再确认 和 的电压值。26无论是使用电流表还是电压表，使用前都必须观察指针是否对准 ，如未对准图 14-20图 14-21图 14-22图 14-23应校正后再使用。将这两种电表连人电路时，必须按规定正确地连接“+”“-”接线柱，否则会 ，损坏电表。27如图 14-24 是某次测电压时指针的位置。如果使用的是“+”和“3”两个接线柱，则被测电压是 V；如果使用的是“+”和“15”两个接线柱，则被测电压是 V。28下列说法中正确的是（）。A导体中有大量的自由电荷，只要导体构成能路导体中就有电荷通过 B电路两端只要有电压，就会有电流 C电压的作用是使负极上聚集的负电荷通过电路流向正极 D电压使电路中形成电流29在用电流表测通过电灯的电流时，如图 14-25 所示，电流表接线柱的选择方法中正确的是（）。Ab接“3”，a接“-”Bb接“-”，a接“3”Cb接“-”，a先试触“0.6”Db接“-”，a先试触“3”30把两个同样的小灯泡串联后接到电源上，如图 14-26。闭合开关后发现灯L1亮，L2不亮。出现的故障是（）。AL1的灯丝断了 BL2的灯丝断了C灯L2被短路 D电路的某处接触不良31电路中有了电源，就可以使（）。A电路接通 B电路两端产生电压C电路中产生电荷 D电路中产生电流32关于电源的作用，下列说法中正确的是（）。A不断使正极聚集正电荷B不断使负极聚集负电荷C保持电路两端有一定的电压，使电路中有持续的电流D以上说法都正确33在测量电压时，闭合开关发现表针偏转超过了最大刻度，这是因为 ，如果表针向着没有刻度的一方偏转，这是因为 ，如果指针偏转角度很小，这是因为 。34在图 14-27 中，能测出灯L1两端电压的正确电路图是()。35如图 14-28 所示的电路中，当开关S合上时，电压表测的是()。A灯L2两端电压 B电源的电压 C灯Ll两端的电压 D灯L2和电源两端的电压 36.有一个同学在测量电压时用的是 03V 的量程，但记录的读数却是 6.5V，则该同图 14-24图 14-26图 14-25图 14-27图 14-28学实际测的电压值是 ()。A5V B25V C.13V D115V37.在图 14-29 所示各电路图中的“”内填上合适的电表(电流表或电压表)符号，并标明它们的正、负接线柱。38将电流表先后串联在图 14-30 中的a、b、c三处，则表在何处读数最大?()。Aa处 Bb处 Cc处 D无法确定39如图 14-31 所示的电路，电源电压为 6V，电压表 Vl的示数为Ul=1.5V，则电压表V2的示数U2=。40如图 14-32 所示的电路，电压表 Vl的示数为 4.5V，则电压表 V2的示数是 ，电源电压是 。41在图 14-33 所示的电路中，能直接测量灯泡 L1两端电压的正确电路是()。42图 14-34 所示的电路中，闭合开关后电压表示数跟开关断开时的示数相比，将()。A不变 B增大C减小 D无法确定43如图 14-35 所示的电路中，电压表测量的是()。A.电灯两端的电压 B电池组两端的电压 C电池组和电灯两端的电压之和 D电铃两端的电压 图 14-29图 14-30图 14-31图 14-32图 14-33图 14-3644如图 14-36 所示的电路，当开关S闭合时，电流表 A1测 的电流，电流表 A2测 的电流，电流表 A1的示数 电流表 A2的示数(填“大于”、“等于”或“小于”)。45如图 14-37 所示的电路，灯L1、L2是 联在电路中的，电压表 V1测的是 两端的电压，电压表 V2测的是 两端的电压。46把两个电灯Ll和L2连接起来，接到电源上，电灯L1两端的电压为 2.5V，电灯L2两端的电压为 2.8V，则灯L1与灯L2的连接方式()。A一定是串联 B一定是并联 C.可能是串联，也可能是并联 D无法判断 47如图 14-38 所示的电路，若合上开关S，则()。A电流表会被烧坏 B电压表会被烧坏C两表都不会被烧坏 D两表都会被烧坏 48在图 14-39 和图 14-40 中，分别按电路图连接电路。49电灯L1与L2串联，用电流表测L1中的电流，用电压表测L2两端的电压，请 在虚线框内画出电路图。50.甲、乙两灯连入同一电路中，若 1min 内通过甲灯的电量是 30C，通过乙灯的电量 是 45C，则甲、乙两灯（）。A一定串联 B一定并联 C可能是串联，也可能是并联 D无法确定连接方式 51如图 14-41，合上开关S。若I1=0.24A，I2=0.52A，则I3=A；若灯两端的电压为 3V，则电铃两端的电压为 V。52将图 14-42 连成电路，要求Ll、L2串联，用电压表测灯L2的电压。将图 14-43连成电路，要求里L1、L2并联，电压表测Ll两端电压。图 14-34图 14-35图 14-37图 14-38图 14-39图 14-40图 14-41图 14-42图 14-4353如图 14-44 电路中，电压表 V1测的是 两端的电压，电压表 V2测的是 两端的电压。54图 14-45 所示的电路是由电灯L1、L2、电源及电表B、C、D组成的电路则电流表是 ，电压表是 。合上开关S，如果B、C、D的示数分别为1.5、25、1.2(单位是 A 或 V)，则灯L2两端的电压值是 ，通过L2的电流值是 。55在如图 14-46 所示的电路中，闭合开关S后()。A电压表的示数为电源电压 B电流表的示数特别大C小灯泡正常发光 D电流表、电压表都被烧坏 56如图 14-47，电源电压保持不变。当开关S1闭合、S2断开时，电压表的示数是3V；当S1断开、S2闭合时，电压表的示数为 4.5V；则当Sl、S2都断开时L1、L2两端的电压分别是 、，此时电压表的示数是 ；当Sl、S2都闭合时，电压表的示数是 。57如图 14-48 所示的电路，合上开关S，测得b、c两点间的电压为 3V，c、d两点间的电压为 2V。则a、b两点间的电压为 V，a、d两点间的电压为 V。58如图 14-49 所示，电路中的a、b是电表，则()。Aa、b均是电压表 Ba、b均是电流表 Ca是电流表，b是电压表 Da是电压表，b是电流表59如图 14-50 所示，当开关S闭合后，三个电流表的示数分别为I1、I2、I3，则()。AI1=I2=I3 BI1I2I3 CI1I2I3 DI1=I2+I360如图 14-51 所示，当开关S和S1闭合时，电压表的示数为 8V，则当开关S闭合而S1断开时，电压表的示数为 ()。A0V B大于 8V C等于 8V D小于 8V61如图 14-52，开关S接a时电压表示数为 9V；开关接b时电压表示数为 4V，则可知此时灯Ll两端电压Ul=V。灯L2两端电压为U2=V，电源电压U=V。图 14-44图 14-45图 14-46图 14-47图 14-48图 14-49图 14-50图 14-5162.在图 14-53 和图 14-54 电路中的圆圈内填上电流表或电压表的符号，并标出正、负 接线柱。63如图 14-55 的电路中，闭合开关，电压表 V1的示数为6V，电压表 V2的示数为 3.4V。那么下列说法中不正确的是()。A.可知电源电压为 6VB可知 L1两端电压为 2.6VC将电压表 V2换成电流表，则L1亮，L2不亮D将电压表 V2换成电流表，则L1与L2并联，电流表测干路上的电流图 14-52图 14-53图 14-54图 14-55电压 电压表同步检测题答案：1定向移动，电流，电源 2U，伏特，V 3电流，电源，U，伏特，V，mV，kV 4220，0.36，380，1.11011 5电压，2，3，V，左，零刻线 6.各用电器两端电压之和，相等 74V，3V，4.5V，1.5V 8220，不高于 36 9并，量程 10电压 11C 12D 13略 14D 15并，正，负，量程 165，0.5，1，0.1 174，3 180.8A，0.8A 191.22 201.4V，7V，9V，1.8V21试触，大 22并，串，电源，直接接在电源正负极 2300.6A，0.02A，0.5A，015V，0.5V，4V 24C 25015V，量程，一大格，一小格 26零刻线，使指针反向偏转 271.7，8.5 28D 29D 30C 31B 32C 33实际电压大于量程，+-接线柱颠倒了，所选量程较大 34D 35C 36.C 37.略 38A 394.5V 404.5V，4.5V 41D 42B 43D 44总，L2，大于 45串，L1，电源 46A 47C 48略 49略 50.B 51 0.76，3 52略 53L1、L2，L2、L3 54B、D，C，2.5V，1.2A 55A 563V，1.5V，0，4.5V 570，5 58C 59B 60C 615，4，9 62.略63D
