北京经济技术开发区职业教育园区学二食堂等2项项目 施工组织设计

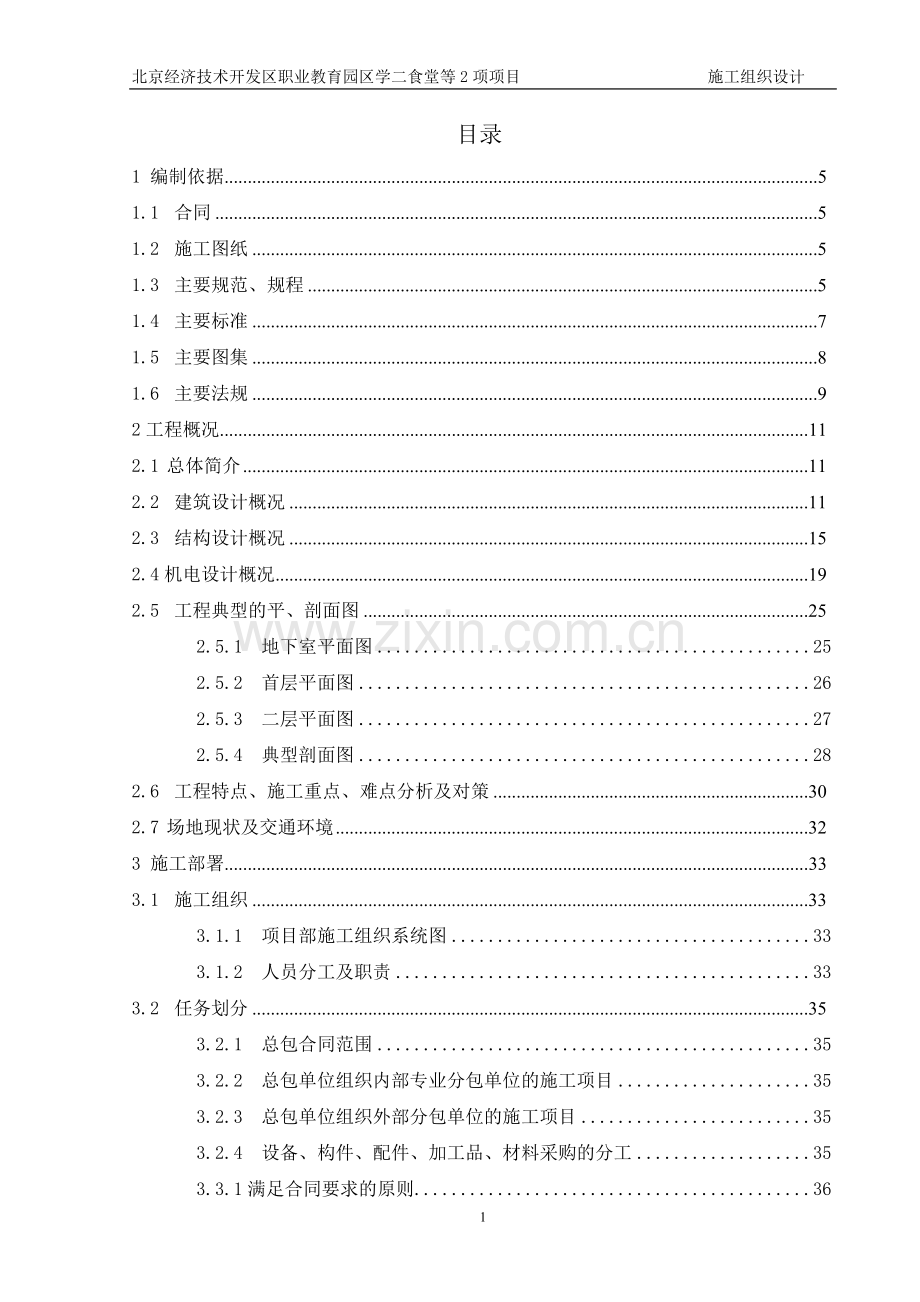

目录
1 编制依据 5
1.1 合同 5
1.2 施工图纸 5
1.3 主要规范、规程 5
1.4 主要标准 7
1.5 主要图集 8
1.6 主要法规 9
2工程概况 11
2.1 总体简介 11
2.2 建筑设计概况 11
2.3 结构设计概况 15
2.4机电设计概况 19
2.5 工程典型的平、剖面图 25
2.5.1 地下室平面图 25
2.5.2 首层平面图 26
2.5.3 二层平面图 27
2.5.4 典型剖面图 28
2.6 工程特点、施工重点、难点分析及对策 30
2.7 场地现状及交通环境 32
3 施工部署 33
3.1 施工组织 33
3.1.1 项目部施工组织系统图 33
3.1.2 人员分工及职责 33
3.2 任务划分 35
3.2.1 总包合同范围 35
3.2.2 总包单位组织内部专业分包单位的施工项目 35
3.2.3 总包单位组织外部分包单位的施工项目 35
3.2.4 设备、构件、配件、加工品、材料采购的分工 35
3.3.1满足合同要求的原则 36
3.2.2时间上考虑冬雨期季节性施工的原则 36
3.2.3空间上实行分段和立体交叉流水作业的原则 36
3.3.4 工艺上满足施工逻辑关系的原则 37
3.2.5推广新技术原则 37
3.3.6 满足绿色文明安全施工原则： 37
3.4 组织协调 38
3.4.1 与设计协调 38
3.4.2 与建设单位和监理单位的协调 38
3.5 主要项目工程量 40
3.6 施工区域、流水段划分 43
3.6.1 施工区域、流水段划分的原则 43
3.6.2 施工区域、流水段划分的布置图 43
3.7大型机械设备选择 46
3.8 施工进度计划 46
4 施工准备 46
4.1 技术准备 46
4.1.1 一般性准备工作 46
4.1.2 计量器具配置计划 46
4.1.3 施工方案编制计划 48
4.1.4 试验、检测计划 49
4.1.5 样板项、样板间计划 50
4.1.6 新技术推广计划： 50
4.2 资源配置计划 51
4.2.1 主要劳动力计划 51
4.2.2 主要周转材料进场计划 52
4.3 施工现场准备 53
4.3.1 临建准备 53
4.3.2 临时用水计划 53
4.3.3 临时用电、热源准备计划 59
5 主要施工方法 60
5.1 测量工程 60
5.1.1平面控制网的建立 61
5.1.2高程控制网布设 61
5.1.3标高投测: 61
5.1.4施工层的放线与抄平： 61
5.1.5控制桩保护 62
5.2 基坑降水及支护工程 62
5.2.1基坑降水及排水 62
5.2.2 基坑的支护结构 62
5.3 土方工程 62
5.4 桩基或地基处理工程 63
5.5 地下防水工程 63
5.6 钢筋工程 64
5.6.1钢筋现场管理 64
5.6.2钢筋加工 64
5.6.3钢筋绑扎 65
5.6.4剥肋滚压等强直螺纹连接 65
5.6.5其它注意事项： 65
5.7 模板工程 66
5.7.1模板设计 66
5.7.2模板加工制作与验收 66
5.7.3主要施工技术措施： 67
5.7.4模板拆除 67
5.7.5模板的维护与修理 67
5.8 混凝土工程 68
5.8.1混凝土的浇筑 68
5.8.2混凝土的养护 69
5.8.3混凝土冬期施工 69
5.9 砌筑工程 69
5.10 脚手架工程 70
5.11 屋面工程 71
5.12 装修装饰工程 71
5.13给排水及卫生洁具 74
5.14消防喷洒管道施工 74
5.15采暖、空调水管施工 75
5.16空调通风系统风管施工 75
5.17电气工程施工 75
5.18 智能建筑 75
5.19 电梯工程 75
5.20 建筑节能工程 78
5.21 季节性施工技术措施 79
5.21.1雨季施工 79
5.21.2冬期施工 80
6 主要施工管理措施 80
6.1 保证工期措施 81
6.2 保证质量措施 82
6.3 技术管理措施 91
6.4 保证安全措施 92
6.5 现场消防、保卫措施 94
6.6 绿色环保节能减排管理措施 95
6.7 文明工地管理措施 96
6.8 降低成本措施。 97
7 主要经济技术指标 99
8 施工总平面图 99
8.1 施工总平面图 99

1 编制依据
1.1 合同
合同（协议）名称
编号
签订日期
学二食堂等2项（北京经济技术开发区职业教育园区实训楼等新建工程项目）施工图纸及招标文件
京开第11023020120032号
2012年9月12日
1.2 施工图纸
图纸类别
图纸编号
出图日期
建 筑
学二食堂建总1、建1-建26
2011年12月
学生浴室建1-建13
2011年12月
结 构
学二食堂结1-结28
2011年12月
学生浴室结1-结12
2011年12月
设 备
学二食堂暖1-暖33
2011年12月
学二食堂水1-水20
2011年12月
学生浴室暖1-暖9
2011年12月
学生浴室水1-水10
2011年12月
电 气
学二食堂电1-电44
2011年12月
学生浴室电1-电9
2011年12月
1.3 主要规范、规程
分项
名 称
编 号
类别
建筑工程
屋面工程技术规范
GB50345-2004
国家
地下工程防水技术规范
GB50108-2008
国家
地下防水工程质量验收规范
GB50208-2002
国家
建筑防腐蚀结构工程施工及验收规范
GB50212-2002
国家
屋面工程质量验收规范
GB50207-2002
国家
建筑地面工程施工质量验收规范
GB50209－2010
国家
建筑装饰装修工程施工质量验收规范
GB50210－2001
国家
民用建筑工程室内环境污染控制规范
GB50325-2006
国家
建筑内部装修防火施工及验收规范
GB50354-2005
国家
建筑节能工程施工质量验收规范
GB50411-2007
国家
砌体工程施工质量验收规范
GB50203－2002
国家
建筑地基处理技术规范
JGJ79-2002
行业
建筑桩基检测技术规范
JBJ106-2003
行业
玻璃幕墙工程技术规范
JGJ102-2003
行业
建筑玻璃应用技术规程
JGJ113-2009
行业
金属与石材幕墙工程技术规范
JGJ133-2001
行业
建筑涂饰工程施工及验收规范
JGJ29-2003
行业
外墙外保温工程技术规程
JGJ144-2004
行业
建筑施工升降机安装、使用、拆卸安全技术
规程
JGJ215-2010
行业
城市道路和建筑物无障碍设计规范
JGJ50-2001
行业
建筑施工塔式起重机安装、使用、拆卸安全
技术规程
JGJ196-2010
行业
民用建筑工程室内环境污染控制规程
DBJ01-91-2004
地方
建筑工程资料管理规程
DB11/T695-2009
地方
建筑基坑支护技术规范
DB11/489-2007
地方
地下室防水施工技术规程
DB11/367-2006
地方
预拌砂浆应用技术规程
DBJ01-99-2005
地方
厨房、厕浴间防水施工技术规程
DBJ01-105-2006
地方
预拌混凝土质量管理规程
DB11/385-2006
地方
建筑工程施工组织设计管理规程
DB11/363-2006
地方
建设工程检测试验管理规程
DB11/386-2006
地方
北京市建筑规程施工安全操作规程
DBJ01-62-2002
地方
绿色是施工管理规程
DB11/513-2008
地方
测量工程
工程测量规范
GB50026-2007
国家
建筑施工测量技术规程
DBJ11/T446-2007
地方
混凝土结构工程
建筑地基基础工程施工质量验收规范
GB50202-2002
国家
混凝土结构工程施工质量验收规范（2011版）
GB50204-2002
国家
混凝土外加剂应用技术规范
GB50119-2003
国家
建筑结构荷载规范
GB50009-2001
国家
混凝土结构设计规范
GB50010-2002
国家
建筑抗震设计规范
GB50011-2001
国家
组合钢模板技术规范
GB50214-2001
国家
起重设备安装工程施工及验收规范
GB50278-2010
国家
建筑桩基技术规范
JGJ94-2008
行业
建筑机械使用安全技术规程
JGJ33-2001
行业
钢筋机械连接技术规程
JGJ107-2010
行业
型钢混凝土组合结构技术规程
JGJ138-2001
行业
钢筋焊接及验收规程
JGJ18-2003
行业
建筑施工工具式脚手架安全技术规范
JGJ202-2010
行业
清水混凝土应用技术规程
JGJ169-2009
行业
现浇混凝土空心楼盖结构技术规程
CECS 175:2004
行业
建筑工程冬期施工规程
JGJT104-2011
行业
机电工程
建筑给排水及采暖工程施工质量验收规范
GB50242-2002
国家
自动喷水灭火系统施工及验收规范
GB50261-2005
国家
火灾自动报警系统施工及验收规范
GB50166-2007
国家
消防通信指挥系统施工及验收规范
GB50401-2007
国家
建筑电气工程施工质量验收规范
GB50303-2002
国家
电气装置安装工程电缆线路施工及验收规范
GB50168-2006
国家
电气装置安装工程接地装置施工及验收规范
GB50169-2006
国家
建筑与建筑群综合布线系统工程验收规范
GB/T50312－2000
国家
电梯工程施工质量验收规范
GB50310-2002
国家
1.4 主要标准
类 别
名称
编号
国 家
工程建设标准强制性条文
2009年版
水泥基渗透结晶型防水材料
GB18445-2001
行 业
质量、环境、职业健康安全管理手册
/
岩土工程勘察报告
/
水准测量、红线桩成果通知单
/
建设工程清单计价规范
GB50500-2008
地 方
建筑装饰优质工程评审标准
DBJ/T01-104-2005
建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准
DBJ01-83-2003
北京市建设工程施工现场生活区设置和管理标准
DBJ01-72-2003
绿色建筑评估标准
DBJ01-101-2005
公共建筑节能标准
DBJ01-100-2005
1.5 主要图集
类 别
名称
编号
国 家
建筑物抗震构造详图
11G329-1
混凝土结构施工图平面整体表示方法制图规则和构造详图
（独立基础、条形基础、筏型基础及桩基承台）
11G101-3
混凝土结构施工钢筋排布规则与构造详图
（现浇混凝土框架、剪力墙、框架—剪力墙、框支剪力墙结构）
09G901-2
混凝土结构施工钢筋排布规则与构造详图
（筏型基础、箱型基础、地下室结构、条形基础、桩基承台）
09G901-3
混凝土结构施工钢筋排布规则与构造详图
（现浇混凝土楼面与屋面板）
09G901-4
G101系列图集施工常见问题答疑图解
08G101-11
混凝土结构施工图平面整体表示方法制图规则和构造详图
11G101-1
混凝土结构施工图平面整体表示方法制图规则和构造详图
11G101-2
民用建筑电气设计与施工
D800-1～8
常用低压配电设备及灯具安装
D702-1～3
电缆敷设
D202-1～2
室内管线安装
D301-1～3
防雷与接地安装
99D501-1
99（03）D501-1
99（07）D501-1（第4部分修改版）
接地装置安装
03D501-4
电缆防火阻燃设计与施工
06D105
电缆桥架安装
04D701-3
集中型电源应急照明系统
04D202-3
室内管道支架及吊架
03S402
建筑设备施工安装通用图集（华北图集）
91SB
行 业
工程做法
08BJ1-1
屋面详图
08BJ5-1
外装修
88J3-1
楼梯
08BJ7-1
无障碍设施
10BJ12-1
内装修—吊顶
88J4-3
1.6 主要法规
类 别
名称
编号
国 家
《中华人民共和国建筑法》
主席令1997第91号
《中华人民共和国环境噪声污染防治法》
1997年3月
《安全生产许可证条例》
国务院令第397 号
《建设工程质量管理条例》
国务院令第279号
《建设工程安全生产管理条例》
国务院令第393 号
《中华人民共和国招标投标法》
国家主席令第21 号
《中华人民共和国安全生产法》
国家主席令第70 号
《中华人民共和国消防法》
1998年9月
《中华人民共和国水污染防治法》
主席令1994第12号
《中华人民共和国固体废物污染环境防治法》
1996年4月
《华人民共和国环境保护法》
主席令1989第22号
《中华人民共和国合同法》
国家主席令第15 号
行 业
《关于进一步做好建筑业10项新技术推广应用的通知》
建质[2005]26号
关于印发《危险性较大的分部分项工程安全管理办法》的通知
建质[2009]87号

《北京市建设工程见证取样和送检管理规定（试行）》
京建质[2009]289 号
地 方
北京市《建设工程施工现场管理规定》
京建施字第423号
《北京市建筑施工现场安全标准化手册》
京建施[2008]186 号
关于《预防混凝土碱集料反应技术管理规定（试行）》的通知
京建科[1999]230号
《关于在本市建设工程中推广使用预拌砂浆的通知》
京建材[2004]0013 号
《关于本市建设工程中进一步禁止现场搅拌砂浆的通知》
京建材[2007]897号
《北京市建筑工程安全玻璃使用规定》
京建法[2001]2号
关于《建筑工程安全防护、文明施工措施费用及使用管理规定》
京建施[2005]802号
《关于做好北京市建筑业农民工参加工伤保险工作的通知》
京劳社工发[2006]138号
2工程概况
2.1 总体简介
序号
项目
内容
1
工程名称
学二食堂等2项（北京经济技术开发区职业教育园区实训楼等新建工程项目）
2
工程地址
本项目位于北京市亦庄开发区凉水河一街9号
3
建设单位
北京电子科技职业学院
4
设计单位
中国航天建筑设计研究院（集团）
5
监理单位
北京津京建设工程监理有限公司
6
质量监督单位
北京市质量监督亦庄分站
7
施工总承包单位
中建一局集团第二建筑有限公司
8
施工主要分包单位
消防工程、变配电工程、地源热泵工程、燃气工程、厨房设备（含售饭厅隔断）
9
资金来源
自筹，市政府固定资产投资占93.4%,学校自筹占6.6%,全部到位
10
合同承包范围
施工图纸范围内除暂估价的专业分包工程和发包人发包的专业工程以外的全部内容，以及暂估价的专业分包工程、发包人发包专业工程的相应预留、预埋工程等图纸内容
11
结算方式
固定单价合同
12
合同工期
招标人要求的工期：522日历天；
计划开工日期：2012年8月15日； 计划竣工日期：2014年1月18日。
13
合同质量目标
合格。
2.2 建筑设计概况
学二食堂
序号
项目
内容
1
建筑功能
食堂及餐厅
2
建筑特点
单层面积不大，高度不大，地下框剪结构，地上框架结构
3
建筑面积
总建筑面积
10831.0平米
占地面积
2958.3平米
地下建筑面积
2093.2平米
地上建筑面积
8737.8平米
4
建筑层数
地上
三层，局部四层（楼梯间层）
地下
一层局部电缆夹层
5
建筑层高
地下部分层高（m）
地下1层
4.5m
地下夹层
1.9m
地上部分层高（m）
首层
4.8m
标准层
4.8m
6
建筑高度
绝对标高
±0.000相当于绝对标高30.60m
室内外高差
0.60m
基底标高
25.1米
最大基坑深度
-6.975米
檐口高度
21.2米
建筑总高
26.8米
7
建筑平面
横轴编号
1-12
纵轴编号
A-F
横轴距离
3900、3000、8000
纵轴距离
9000、7200
8
建筑防火
建筑地上耐火等级为二级，地下室耐火等级为一级，地下室用甲级防火门分为3个防火分区，地上部分每层作为一个防火分区，每层楼梯间设有乙级防火门，管井为丙级防火门。
9
墙面保温
外墙保温：250厚B05级蒸压轻质砂加气混凝土砌块，梁、柱冷桥部分采用外贴50厚裹覆增强玻璃纤维板
10
轻质隔墙
隔墙采用200厚B05蒸压轻质砂加气混凝土砌块
11
外装修
檐口
窑变劈开面砖
外墙装修
窑变劈开面砖，玻璃幕墙以及外挂千思板、外包白色铝板（需要进行二次设计）、麻面花岗石勒脚、白色氟碳漆涂料。
门窗工程
断桥铝合金中空玻璃窗（门）、不锈钢框中空玻璃窗
屋面工程
不上人屋面
DS砂浆面层
主入口
花岗石条台阶、烧毛花岗岩石板
12
内装修
顶棚
装饰石膏板吊顶、铝条板吊顶、白水泥顶棚、穿孔石膏板吸声顶棚、铝方格栅吊顶、乳胶漆顶棚
地面
防滑地砖、水泥楼面、水泥防水地面、防静电全钢活动地板楼面
内墙
防火乳胶漆墙面、薄型面砖（防水）墙面、乳胶漆墙面。薄型面砖墙面
门窗工程
普通门
节能铝合金门、不锈钢框玻璃门、夹板侧条玻璃木门、夹板木门, 夹板带小玻百页门、小力度弹簧门、实木门
特种门
成品钢制卷帘门、甲级防火门、乙级防火门、丙级防火门
楼梯间、采光坡道
防滑地砖、地砖踢脚、防火乳胶漆墙面、防火乳胶漆顶棚
公用部分
防滑地砖、地砖踢脚、防火乳胶漆墙面、装饰石膏板吊顶
13
防水工程
地下
地下室防水等级Ⅰ级，选用Ⅱ型4+3厚SBS改性沥青卷材（玻纤胎）
屋面
采用Ⅱ型两层即3+3厚SBS改性沥青防水卷材
盥洗室、洗手处、厕浴间
采用1.5厚单组分聚氨脂防水涂料。
屋面防水等级
Ⅱ级
学生浴室
序号
项目
内容
1
建筑功能
浴室
2
建筑特点
单层面积较小，高度不大，框架结构
3
建筑面积
总建筑面积
824.1平米
首层面积
411.9平米
二层面积
412.2平米
4
建筑层数
地上
二层
5
建筑层高
地上部分层高（m）
首层
3.9米
标准层
3.9米
6
建筑高度
绝对标高
±0.000相当于绝对标高30.45m
室内外高差
0.45m
基底标高
28.05米
最大基坑深度
-3.00米
檐口高度
8.7米
建筑总高
9.15米
7
建筑平面
横轴编号
1-5
纵轴编号
A-D
横轴距离
6000
纵轴距离
6000、7200
8
建筑防火
建筑耐火等级为二级，共分两个防火分区每层各为一个，每层楼梯间设有木夹板防火门。
9
墙面保温
外墙保温：250厚B04级蒸压轻质砂加气混凝土砌块，梁、柱冷桥部分采用外贴50厚裹覆增强玻璃纤维板
10
轻质隔墙
隔墙采用100、200厚B04蒸压轻质砂加气混凝土砌块
11
外装修
檐口
窑变劈开面砖
外墙装修
北大灰色陶土砖，玻璃幕墙（需要进行二次设计）、深灰色蘑菇石勒脚、丙烯酸珍珠白色涂料。
门窗工程
断桥铝合金中空玻璃窗（门）
屋面工程
不上人屋面
DS砂浆面层
主入口
芝麻灰火烧面大理石面台阶
12
内装修
顶棚
铝条板吊顶、刷涂料顶棚、矿棉板吊顶
地面
铺地砖楼面（防滑）
内墙
薄型面砖墙面（防水）、防火乳胶漆墙面
门窗工程
普通门
节能铝合金门、木门
特种门
木夹板防火门
公用部分
铺地砖楼面（防滑）、地砖踢脚、防火乳胶漆墙面、矿棉板吊顶吊顶
13
防水工程
屋面
采用Ⅱ型两层即3+3厚SBS改性沥青卷材
卫生间、浴室
采用1.5厚单组分环保型聚氨酯涂膜防水层。
屋面防水等级
Ⅱ级
2.3 结构设计概况
学二食堂
序号
项目
内容
1
结构形式现浇钢筋混凝土框架结构
基础结构形式
梁式筏板基础
主体结构形式
地下框架剪力墙结构地上框架结构
屋盖结构形式
现浇混凝土屋盖
2
土质、水位
基底以上土质分层情况
1、素填土层 2、杂填土层3、粉质粘土重粉质粘土层4、粘质粉土砂质粉土层5、砂质粉土粘质粉土层6、细中砂层
地下水位
地下静止水位
16.1~18.5米
近3-5年水位标高
18米
设防水位
23米
地下水质
场区地下水对混凝土结构具有微腐蚀性，在干湿交替环境下对钢筋混凝土结构具有弱腐蚀性
3
地基
持力层以下土质类别
细中砂层(一般第四纪沉积层)
地基承载力
220KPa
4
地下防水
混凝土自防水
底板及外墙采用C30 S6抗渗混凝土
5
混凝土
强度等级
基础
C30
地下室外墙
C30
梁板柱楼梯…..
C30
6
抗震设计
工程设防烈度
8度
抗震等级
一级
7
钢筋类别
非预应力筋及等级
HPB235级，HRB335级，HRB400级
8
钢筋连接形式
机械连接（焊接）
直径18以上采用滚扎直螺纹连接
搭接绑扎
直径18以下采用搭接连接
9
结构断面尺寸
基础底板厚度（mm）
500㎜，局部700㎜
外墙厚度（mm）
300、350、400㎜
内墙厚度（mm）
200、300、350㎜
柱断面尺寸（mm）
400×500㎜；
500×600㎜；
600×700㎜；
梁断面尺寸（mm）
200×300、300×300、200×450、250×450、200×500、250×550、250×600、300×500、300×600、350×550、400×550、400×700、400×750、400×850、400×900㎜等；
楼板厚度（mm）
120㎜； 150㎜；220㎜；300mm；
10
楼梯、坡道结构形式
楼梯结构形式
钢筋混凝土板式楼梯
坡道结构形式
钢筋混凝土墙板式坡道
11
二次结构
外墙采用250厚B05级蒸压轻质砂加气混凝土砌块
内隔墙采用200厚B05级蒸压轻质砂加气混凝土砌块
12
结构转换层
设置位置
地下一层电缆夹层
结构形式
剪力墙结构
13
结构砼工程预防碱集料反应管理类别及有害物质环境质量要求
骨料选用B种低碱活性集料，其混凝土含碱量不超过3kg/m3，氯离子含量小于0.1%，水泥用量不小于300kgm3
14
构件最大几何尺寸
78.9m×40.2m
学生浴室
序号
项目
内容
1
结构形式现浇钢筋混凝土框架结构
基础结构形式
独立基础
主体结构形式
框架结构
屋盖结构形式
现浇混凝土屋盖
2
土质、水位
基底以上土质分层情况
1、素填土层 2、杂填土层3、粉质粘土重粉质粘土层
3
地基
持力层以下土质类别
粉质粘土层
处理后地基承载力
250 KPa
5
混凝土
强度等级
主体结构基础、梁、板、楼梯
C30
柱
C35
6
抗震设计
工程设防烈度
8度
抗震等级
一级
7
钢筋类别
非预应力筋及等级
HPB235级，HRB335级，HRB400级
8
钢筋连接形式
机械连接（焊接）
直径18以上采用滚扎直螺纹连接
搭接绑扎
直径18以下采用搭接连接
9
结构断面尺寸
独立基础厚度（mm）
450mm+750mm
柱断面尺寸（mm）
500×500㎜、350×500㎜
梁断面尺寸（mm）
280×450㎜、250×650㎜、220×450㎜、220×400㎜、300×450㎜、300×650㎜、220×500㎜、250×350㎜、350×700㎜、220×500㎜、250×1000㎜、220×500㎜等
楼板厚度（mm）
120㎜
10
楼梯、坡道结构形式
楼梯结构形式
钢筋混凝土板式楼梯
11
二次结构
外墙采用250厚B04级蒸压轻质砂加气混凝土砌块
内隔墙采用100、200厚B05级蒸压轻质砂加气混凝土砌块
13
结构砼工程预防碱集料反应管理类别及有害物质环境质量要求
骨料选用B种低碱活性集料，其混凝土含碱量不超过3kg/m3，氯离子含量小于0.15%，水泥用量不小于275kgm3
14
构件最大几何尺寸
27.5m×19.7m
2.4机电设计概况
学二食堂
序号
项目
设计要求
系统作法
管线类别
1
给水
排水
系统
给水
最高日用水量403m3/d，最大时用水量50m3/h
水源为市政自来水，由本建筑物西侧校区原有DN200环状给水管网供给，供水压力最低为0.25MPa。
铸铁管，缩合式衬塑（PE）复合钢管
中水
最高日用水量22m3/d，最大时用水量2.65m3/h
由市政管网供给，由于目前市政中水给水还未通至职教园区，暂由校区给水管网供给，待将来市政中水通水时在转为中水水源供给
铸铁管，缩合式衬塑（PE）复合钢管
下水
生活污水排水量最高日382m3/d。
本建筑物±0.000以上各层内污废水均为重力流排出，地下室内各污水先排入集水坑经提升后排入室外污水管道，经化粪池处理后，最后排入市政管网
热镀锌钢管，铸铁管，UPV-C塑料管
热水
用水定额为55L/人次（55oC热水），设计小时耗热量为146KW，设计小时耗水量为3m3/h（55oC），
热水由本建筑物地下室地源热泵机房内热泵热水设备供应，采用2台SGHP780MQLII热回收型地源热泵机组和20台热泵热水器供应热水，配置一座15000*7000*3000(mm)不锈钢生活热水贮水箱，热水温度55oC，有效容积为208m3。
铸铁管，缩合式衬塑（PE）复合钢管
消防水
本建筑物室内消火栓用水量为15L/s,所需入口压力不小于0.35MPa，室外消火栓用水量为25 L/s，火灾延续时间2小时，一次设计灭火用水量288m3,其中室内消火栓用水量108m3
水源为市政自来水，来自校区DN200环状供水管网。从本建筑物西侧校区已有的室内消火栓系统加压管网引两路DN100的供水管至本建筑的室内消火栓系统的环状管道。室内消火栓布置按任一着火点有两股充实水柱同时到达，充实水柱Sk=11.3m，水枪流量5L/s。
铸铁管，缩合式衬塑（PE）复合钢管
2
消防
系统
消防
本建筑物各层均设置自动喷水灭火系统，按照中危险II级设计，设计喷水强度为8L/min·m2，作用面积160m2，最不利点处的喷头工作压力0.05MPa。自动喷水灭火系统用水量：27L/s，所需入口压力不小于0.45MPa，火灾延续时间1h，一次灭火设计用水量97.2m3。
自动喷水管网由本建筑物西侧校区原有自动喷淋供水管网上直接引入。
焊接钢管，热镀锌钢管
报警

在地下室的湿式报警阀间内设置两套湿式报警阀组
焊接钢管，热镀锌钢管
监控

在每个防火分区内均设置信号蝶阀和水流指示器，发生火灾时，将信号接至消防控制室
焊接钢管，热镀锌钢管
3
空调
通风
系统
空调
冷媒，热媒，空调夏季冷媒为7/12 oC冷水，冬季热媒为50/45 oC热水。空调系统设计冷负荷为1258kw，设计热负荷为679kw。
所有房间均采用风机盘管系统进行采暖和空调，消防控制室采用分体式空调。由建筑内地源热泵系统供给。
镀锌钢管
通风
厨房排烟管道采用1.5mm厚的镀锌钢板焊接制作，接竖风道前的水平管道应有2%以上的坡度坡向排气罩。其他通风管道均为镀锌钢板焊接制作，厚度按《通风与空调工程施工质量及验收规范》GB50243-2002执行
室外管道厨房排油烟符合《饮食业油烟排放标准（试行）》GB18483-2001的相关规定。
镀锌钢板
4
电力
系统
照明
本工程照度标准按现行国家标准设计，详见照明平面图所附“照度及功率密度计算表”
主要场所采用三基色T8双管或三管荧光灯，走廊、门厅采用T8三管方形格栅荧光灯，配套电子镇流器；楼梯间采用紧凑型节能荧光灯，均为快速点燃型，声光控延时开关控制。所有灯具均属于I类灯具，按规范规定所有照明回路加一根PE线
焊接钢管，热镀锌钢管，JDG管
动力

采用放射式和树干式结合配电方式，消防等二级负荷采用双回路供电，一用一备，末端自动切换
焊接钢管，热镀锌钢管，JDG管
弱电
由专业公司设计并安装

避雷
采用TN-S接地形式
采用联合接地系统，做总等电位联结及局部等电位联结
镀锌圆钢，镀锌扁钢
5
设备
安装
电梯
待选定厂家后由厂家深化

配电柜
MNS低压抽出式开关柜；配电箱采用仿XX（R）M301型，配电箱内开关采用短路容量不小于6KA的微型断路器
接地形式采用TN-S系统；电源入户处PE线重复接地。

水箱
经地源热泵厂家深化后由厂家安装

污水泵
地下室内污废水排入集水坑
经潜污泵提升排入室外污水管道，经化粪池处理后，最后排入市政污水管网
热镀锌钢管，铸铁管，UPV-C塑料管
6
防雷
属于三类防雷建筑物
采用Φ10mm的镀锌圆钢在屋顶安装接闪带并在整个屋面组成不大于20*20（m）或24*16（m）的网格。引下线采用两根不小于Φ10结构柱内钢筋通长焊接。引下线间距不大于25m
镀锌圆钢，镀锌扁钢
7
电梯、扶梯
由专业厂家深化设计

8
设备最大几何尺寸及重量
带厂家选定后由厂家提供设备尺寸及重量

9
室外工程
室外工程由地源热泵厂家施工
具体操作应遵循《地源热泵系统工程技术规范》及《建筑给排水及采暖工程施工质量验收规范》

浴室
序号
项目
设计要求
系统作法
管线类别
1
给水
排水
系统
给水
最高日用水量为214m3/d
水源为市政自来水，由本建筑物西侧校区原有DN200环状给水管网供给，供水压力最低为0.25MPa
铸铁管，缩合式衬塑（PE）复合钢管
中水
最高日用水量10.7m3/d，最大时用水量4m3/h
由市政管网供给，由于目前市政中水给水还未通至职教园区，暂由校区给水管网供给，待将来市政中水通水时在转为中水水源供给
铸铁管，缩合式衬塑（PE）复合钢管
下水
污水进入市政污水管前须经化粪池处理
采用污、废水合流制；室内污、废水重力自流排入室外污水管。
热镀锌钢管，铸铁管，UPV-C塑料管
热水
设计小时耗热量为4323kW/h,设计小时热水量85m3/h
热水由食堂地下室地源热泵机房内热泵热水设备供应，采用2台SGHP780MQLII热回收型地源热泵机组和20台热泵热水器供应热水，
铸铁管，缩合式衬塑（PE）复合钢管
2
消防
系统
消防
本建筑室内设灭火器
手提式磷酸铵盐灭火器4套
焊接钢管，热镀锌钢管
3
空调
通风
系统
空调
分体空调
挂壁安装一套

通风
浴室内设置换气扇，换气次数为9次/h，更衣室内换气次数为5次/h,卫生间内换气次数为10次/h。
安装按《通风与空调工程施工质量验收规范》GB50243-2002的要求施工
镀锌钢板
4
电力
系统
照明
本工程照度标准按现行国家标准设计，详见照明平面图所附“照度及功率密度计算表”
浴室采用环形暖色荧光灯、密闭防水防尘型灯具，吸顶安装。更衣室采用三基色T8单管荧光灯、开敞式灯具，吊杆安装。所有灯具均属于I类灯具，按规范规定所有照明回路加一根PE线
焊接钢管，热镀锌钢管，JDG管
弱电
由专业公司深化设计及安装调试

避雷
重复接地
采用TN-S
镀锌圆钢，镀锌扁钢
5
采暖
集中供暖
采暖热媒为50/45°热水，采暖系统采用单管同程上供上回式系统，散热器采用铸铁内腔无砂柱翼二柱散热器
采暖系统安装试压等均应符合《建筑给排水及采暖工程施工质量验收规范》

6
防雷
预计雷击次数为0.023次/a
按三类防雷建筑物设防
镀锌圆钢，镀锌扁钢
2.5 工程典型的平、剖面图
2.5.1 地下室平面图

学二食堂地下一层平面图
2.5.2 首层平面图

学二食堂首层平面图

学生浴室首层平面图
2.5.3 二层平面图

学二食堂二层平面图

学生浴室二层平面图
2.5.4 典型剖面图

学二食堂剖面图

学生浴室剖面图
2.6 工程特点、施工重点、难点分析及对策
一、深基坑土方开挖及边坡支护是施工难点，基坑变形监测是重点。
1、重难点分析：
学二食堂基础形式为梁板式筏形基础，基底标高-6.20m。基坑土方开挖采用机械开挖，为深基坑作业，需做基坑支护并需专家论证。土方施工噪音较大，对学生宿舍区有一定影响。
该工程四周为职教园区道路，基坑开挖应重点保证边坡的稳定及园区道路的安全，施工过程中应加强基坑监测。
2、解决方案：
（1）加强土方支护深化设计工作，选择合理的施工方案，并组织相应的专家论证，确保方案的科学合理性。
（2）土方施工尽量避免夜间作业，每日施工时间尽量安排在早6:00-晚10:00之间，施工时需安排专业人员洒水，避免扬尘对外部的影响。
（3）在基坑顶布置水平位移监测点，监测点距离约为20米。基坑开挖过程中每天监测一次，基坑开挖到基底后连续监测七天，每天一次，位移稳定以后每三至七天监测一次，直至基坑回填。整个施工过程中如出现异常情况或位移不稳定时，需增加监测次数。
（4）加强雨水排放措施，基坑边砌挡水台，防止场区雨水灌入基坑，基坑内设排水沟和集水井，收集坑内雨水，潜水泵抽水。
（5）采取紧急情况的处理、风险预案及抵抗风险的措施，加强基坑安全防护，为确保基坑开挖过程中的安全，必须对基坑进行监测。
二、现浇混凝土空心楼板施工是本工程的重点
1、重点分析
