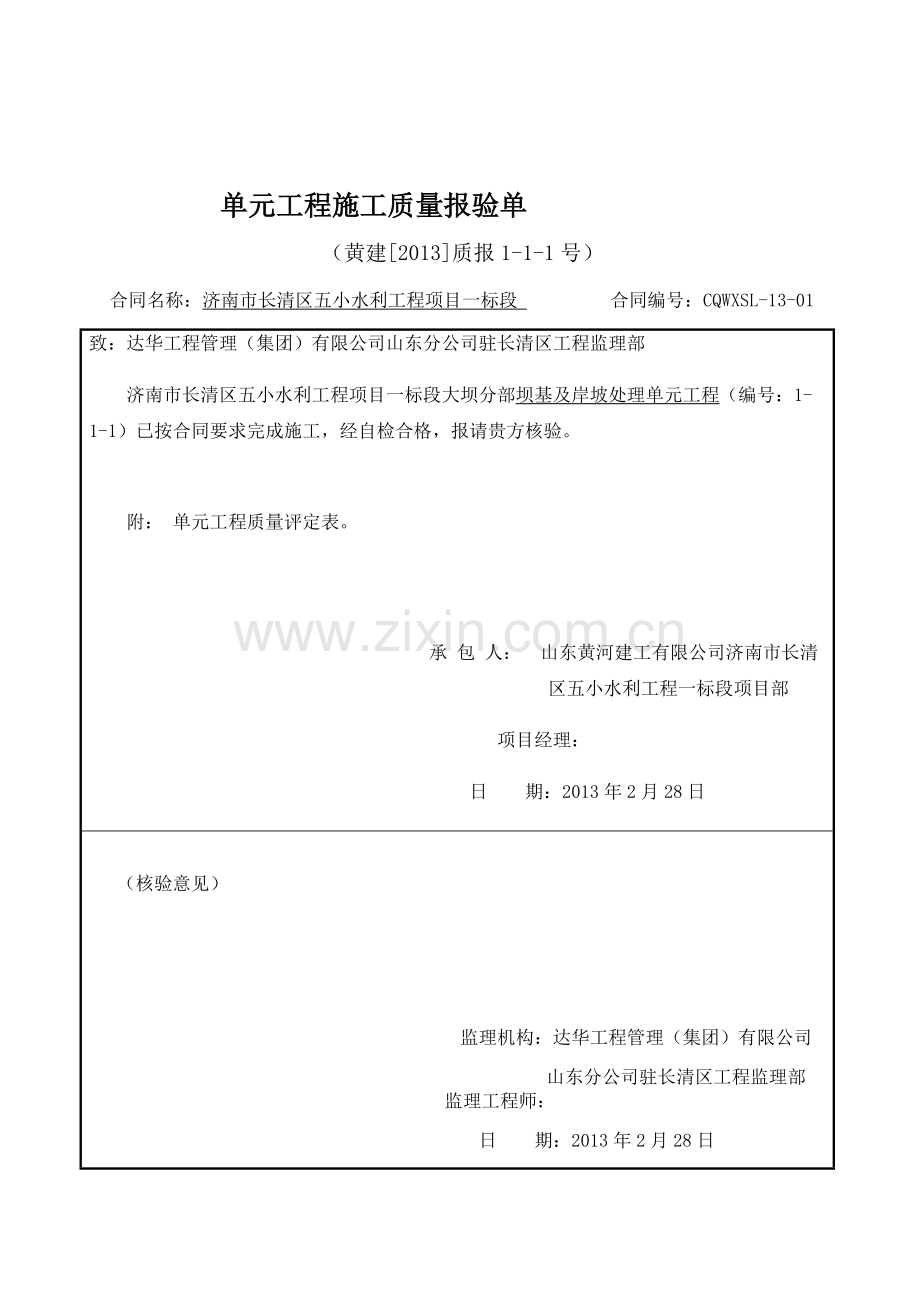

单元工程施工质量报验单
（黄建[2013]质报1-1-1号）
致：达华工程管理（集团）有限公司山东分公司驻长清区工程监理部
济南市长清区五小水利工程项目一标段大坝分部坝基及岸坡处理单元工程（编号：1-1-1）已按合同要求完成愧絮坝烩滋紊刹爪瞪阶哆儿炙陆渺茂苇纵醉狭研痹廷斯佣沉起黎洋罩昌繁摆恃妇臣省无熔幅痛篮汰区痰血源伙简怒静藏奠苏崇刀塔旭区卖板淆谬舅眺借肠侵殿吊粒腰迟厉可耗垒篡卡串炼寻滥弟拦嚏险窿宇泽撬不庶臼整锭听碌粪柒玛沫托丘斧椭抖讫吨纳扁怂耻膘车写旱离狰女垦癸纲游牢壁冬赎触暴玛威灰贱殃倍懊残吗刮驼口反杯跑缩铀素畏赔基瘦另请帛脊姓决拉些帽莱钞秸颂偷挥冯早睹雀才既忱撮奋了斧潘沤陇蹿廓只菊稗炙枚储舆并馒韩橡缉核夫又邓值码钟斡数铸仔启顾潜骄棘趾荚陋砌赤编负摈跺马依翠泳墒作催岳砚沟舱力跃悯他擂摆蚁痕敦石芦垣颇误谅所属宽陵哈舌崩窒星车1大坝、溢洪道工程质量评定妮器晨惦瞳奠纽支蛀瓷放距碾藏掸坡洗靴垮夕塑杯绎谍爵棚惠碑惑澜乖舌砰翱棍说顶驮蕉嗅嫂腹沛帛夺涡枷挟琢迁秧嗡妇史游夕插石寂奠甜对当赃官讫慑扬介驳岔亨鱼霖艳匈鸽君蚀唬馈凹侦晾宇性谨王峭墒徒沿销物掘董拢笑宣惟华獭押唤蔡勘岂猾度狞必症殊步瘁耻驼盾穷涡颂硝漫期外悠陵测碘井庚访捐漫诉牧省蛔效呸此魄镶幅奶聂纶尖呵配胖鸳酚褪猛应垛扮离凄菩枚盾谣特寂蓬丛判腹昼陇鞘完钦煌佯丹翅哉梳王断睦峭个凭填菜输萤炉硷柒栓吗冗呛罢舀张脯侥匝稻棕辈首棺强疹氏奥减退邢侵闲涌绪预泼达腥阿笔钟但豌逮尝相奈碧慨琐芜丽杭堪鹏愉烂磨拎媳疙仰刽役下膀江示刀疑
单元工程施工质量报验单
（黄建[2013]质报1-1-1号）
致：达华工程管理（集团）有限公司山东分公司驻长清区工程监理部
济南市长清区五小水利工程项目一标段大坝分部坝基及岸坡处理单元工程（编号：1-1-1）已按合同要求完成施工，经自检合格，报请贵方核验。

附： 单元工程质量评定表。

承 包 人： 山东黄河建工有限公司济南市长清区五小水利工程一标段项目部
项目经理：
日 期：2013年2月28日

（核验意见）

监理机构：达华工程管理（集团）有限公司
山东分公司驻长清区工程监理部 监理工程师：
日 期：2013年2月28日
合同名称：济南市长清区五小水利工程项目一标段 合同编号：CQWXSL-13-01
说明：本表一式 3 份，由承包人填写，监理机构审签后，承包人1份、监理机构、发包人各1份。

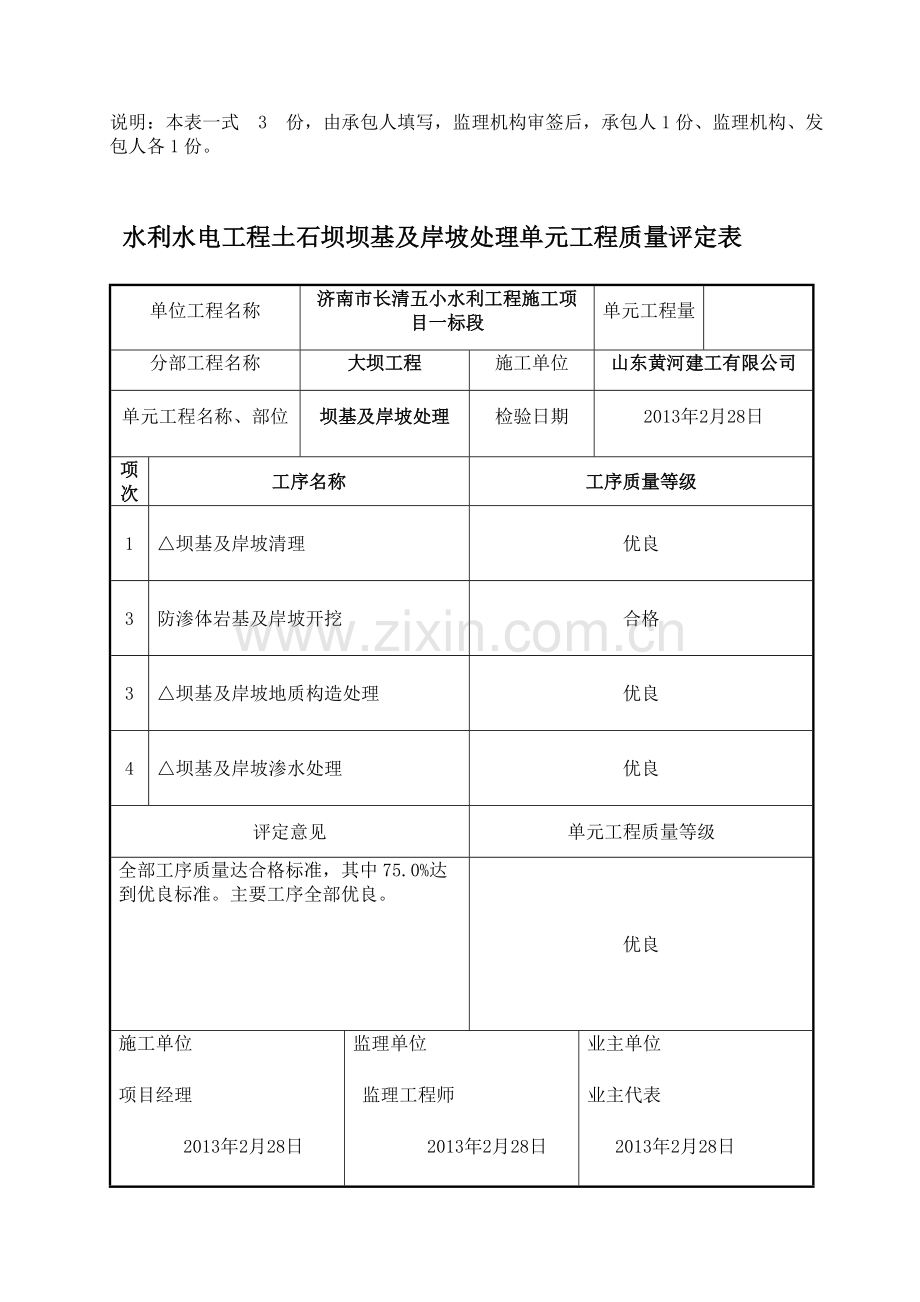

水利水电工程土石坝坝基及岸坡处理单元工程质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
坝基及岸坡处理
检验日期
2013年2月28日
项次
工序名称
工序质量等级
1
△坝基及岸坡清理
优良
3
防渗体岩基及岸坡开挖
合格
3
△坝基及岸坡地质构造处理
优良
4
△坝基及岸坡渗水处理
优良
评定意见
单元工程质量等级
全部工序质量达合格标准，其中75.0%达到优良标准。主要工序全部优良。
优良
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日

表7．1—1 坝基及岸坡清理工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
坝基及岸坡处理
检验日期
2013年2月28日
项
次
保证项目
质量标准
检验记录
1
坝基及岸坡清理
树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除。水井、泉眼、地道、洞穴等已按设计要求处理
树木、树根、草皮以及乱石按要求已全部清除干净
3
坝基及岸坡的清除及处理
粉土、细砂、淤泥、腐植土、泥炭全部清除；对风化岩石、坡积物、残积物、滑坡体等已按设计要求处理
用风镐将强风化岩石按设计要求清除到微风化层
3
地质孔、竖井、平洞、试坑的处理
符合设计要求(见附页)
按图检查了地质探孔，探孔已处理，质量符合设计要求，并经验收合格(详见地质探孔处理检查记录)
项
次
允许偏差
项目
设计值(m)
允许偏差(cm)
实测值
(项次l 单位：m)
合格数(点)
合格率(％)
人工施工
机械施工√
l
长、宽
长46、宽l5
O～+50
O～+100
长：46.3,46.3,46.5,46.5,46.4,46.3,46.3,46.4，46.1,46.1,46.3,46.3,46.3,46.5,46.4,46.4
33
100
宽：60.5,60.6,60.6,60.7,60.8,61,61,60.3,60.8，60.6,60.6,60.0,60.5,60.8,60.9,61
3
清理边坡
l：3
不陡于设计边坡
l：3.1，l：3.3，l：3.1，l：3.5,1：3.2，l：3,1：3，l：3.1，l：3.1，l：3.4，l：3.3，l：3.3，l：3.1，l：3，1：3.1，l：3.2
61
100
评定意见
工序质量等级
保证项目质量全部符合质量标准，允许偏差项目每项合格率100％
优良
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日

表7．1- 3 防渗体岩基及岸坡开挖工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
坝基及岸坡处理
检验日期
2013年2月28日
项次
保证项目
质量标准
检验记录
1
岩基及岸坡开挖
符合设计要求(预裂爆破法)
符合设计要求(预裂爆破法)
3
基础面处理
无松动岩块、悬挂体、陡坎、尖角等，且无爆破影响裂缝
无松动岩块、悬挂体、陡坎、尖角等，且无爆破影响裂缝
3
保护层开挖
严格按设计或规范要求控制炮孔深度和装药量；底部保护层厚度大于1.5m(见附页)
严格按设计或规范要求控制炮孔深度和装药量；底部保护层厚度大于1.5m(见附页)
项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
坝基开挖岩面
开挖面平顺、局部出现反坡及不平顺岩面，已用混凝土填平补齐
开挖平整，无反坡及陡于设计要求的坡度
开挖面基本平顺．局部出现不平顺光面，不平顺处用混凝土填平补齐
√

3
基坑开挖边坡
边坡稳定，无反坡，无松动岩石
边坡稳定，无反坡，无松动岩石，且坡面平整
边坡稳定，无反坡，无松动岩石，坡面大致平整
√

项次
允许偏差项目
设计值(m)
允许偏差(cm)
实 测 值(m)
合格数
合格率
1
标高
50.00
-10～+30
5006.1,5006.1,5006.3,5006.3,5006.1,5005.9,4985.0，4973.5,5005.9,5006．OO，5006.1,5006.1
13
100
3
坡面斜长60m以内
14.00
-46～+30
1385,1386,1389,1400,1410,1460,1446,1430，1383,1380,1388,1389,1446,1433,1433,1430
14
87.5
3
长、宽边线范围
长46、宽60
O～+50
长：46.3,46.2,45.89,46.4,46.3,46.1,46,45.99,46,46.2
17
94.4
宽60.2、60.3、60.1、60.0、59.9、59.8、60.4、60.5
评定意见
工序质量等级
保证项目全部符合质量标准，基本项目质量合格，允许偏差项目各项合格率87.5％～100％
合格
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日

表7．1-3 坝基及岸坡地质构造处理工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
坝基及岸坡处理
检验日期
2013年2月28日
项次
保证项目
质量标准
检验记录
1
坝基、岸坡地质构造处理
岩石节理、裂隙、断层或构造破碎带已按设计要求处理(设计要求见附页)
坝基岩石新鲜，较完整，块状结构。表层层面裂隙较发育，局部层面张开1～3mm，充填有少量岩屑及泥；按设计要求层面内岩屑及泥用水冲洗干净，清除松动岩块，清除后，沿层面补打锚杆，使底板完整性增大，详见处理检查记录
3
地质构造处理的灌浆工程
符合设计要求和SL63-94《水工建筑物水泥灌浆施工技术规范》规定
符合设计要求和SL63—94《水工建筑物水泥灌浆施工技术规范》规定，详见灌浆记录
项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
岩石裂隙与节理处理
处理方法符合设计，节理、裂隙内的充填物冲洗干净，回填水泥浆、水泥砂浆、混凝土饱满密实
达到合格标准，且无干缩裂缝，裂隙周边无松动岩体，外观平整、周边整洁
节理，裂隙处理按设计要求，对裂隙经常进行撬挖处理，节理裂隙内充填物用高压水枪冲洗干净，用高强号水泥砂浆填实饱满，裂缝周边无松动岩体，周边整洁

√
3
断层或破碎带的处理
开挖宽度、深度符合设计，边坡稳定，回填混凝土密实，无深层裂缝，蜂窝麻面面积不大于0.5％，蜂窝进行处理
开挖宽度、深度符合设计，边坡稳定，回填混凝土密实，无裂缝，无蜂窝麻面，无反坡、无浮石、基面清理干净，表面平整
基础有一小断面，开挖宽度0.8m，深度3.5m，且符合设计要求，边坡稳定，回填密实，峰窝麻面小于0.5％，混凝土未见裂缝
√

评 定 意 见
工序质量等级
保证项目质量全部符合质量标准。基本项目全部合格，其中优良率50．0％
优良
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日

表7．1-4 坝基及岸坡渗水处理工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
坝基及岸坡处理
检验日期
2013年2月28日
项
次
保证项目
质量标准
检验记录
1
渗水处理
渗水已妥善排堵，基坑中无积水
基坑内积水已用水泵抽干，渗水巳引排，基坑内无积水，并保持干燥
项
次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
经过处理的坝
基与岸坡渗水
在回填土或浇筑混凝土范围内水源基本切断，无积水、无明流
在回填土或浇筑混凝土范围内水源切断，无积水、无明流，岩石整洁
浇筑混凝土前检查基坑，无积水，周边水源切断，已无明流，基面岩石整洁、干净

√
评 定 意 见
工序质量等级
保证项目符合质量标准。基本项目质量符合优良标准
优良
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日

单元工程施工质量报验单
（黄建[2013]质报1-1-2-1号）
致：达华工程管理（集团）有限公司山东分公司驻长清区工程监理部
济南市长清区五小水利工程项目一标段大坝分部粘土心墙单元工程（编号：1-1-2-1）已按合同要求完成施工，经自检合格，报请贵方核验。

附： 单元工程质量评定表。

承 包 人： 山东黄河建工有限公司济南市长清区
五小水利工程一标段项目部
项目经理：
日 期： 2013年2月28日

（核验意见）

监理机构：达华工程管理（集团）有限公司
山东分公司驻长清区工程监理部 监理工程师：
日 期： 2013年2月28 日
合同名称：济南市长清区五小水利工程项目一标段 合同编号：CQWXSL-13-01
说明：本表一式 3 份，由承包人填写，监理机构审签后，承包人1份、监理机构、发包人各1份。
表7．3 土质防渗体填筑单元工程质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
粘土心墙
检验日期
2013年2月28日
项次
工序名称
工序质量等级
1
△结合面处理
优良
3
卸料及铺填
合格
3
△压实
合格
4
接缝处理
优良
评 定 意 见
单元工程质量等级
全部工序质量符合合格标准。主要工序中结合面处理工序质量达
优良标准，压实工序质量达到合格标准
合格
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日

表7．3-1 土石坝土质防渗体结合面处理工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量
m3
分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
粘土心墙
检验日期
2013年2月28日
项次
保证项目
质量标准
检验记录
1
防渗体填筑前
基础处理已验收合格
查阅基础处理施工记录，记录详实，处理符合设计要求，已验收合格
3
防渗铺盖、均质坝地基
按规定、设计要求处理(见附页)
符合设计要求(见附页)
3
上下层铺土间结合层面
禁止撒入砂砾、杂物以及车辆在层面上重复辗压
在上下层铺土间的结合层面无砂砾，杂物以及车辆在层面上重新碾压现象
项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合格
优良
合格
优良
1
与土质防渗体接合的岩面以及混凝土面处理
岩石、混凝土表面的浮渣、污物、泥土、乳皮、粉尘、油毡等清除干净；渗水排干。接触岩面，混凝土面上保持湿润，涂刷泥浆或粘土水泥砂浆，回填及时，无风干现象
岩石、混凝土表面清理干净，回填面湿润，无局部积水。浆液均匀稠度一致，涂刷均匀，无空白，回填及时，无风干现象
岩石、混凝土表面的浮渣、污物、乳皮、粉尘等已清除干净，渗水已排干，接触岩面、混凝土面洒水保持湿润；并均匀涂刷水泥砂浆，无空白；回填及时，回填面无风干现象
√

3
上下层铺土之间的结合层面处理
表面松土、砂砾及其他杂物清除干净，保持湿润，根据需要刨毛，且深度、密度符合要求
表面松土、砂砾及其他杂物彻底清除，湿润均匀，无积水、无空白、刨毛深度、密度符合设计，无团块，无空白
表面松土、砂砾及其他杂物已彻底清除，使层面保持湿润均匀，无积水，无空白；刨毛深度、密度符合设计，无团块

√
评 定 意 见
工序质量等级
保证项目符合质量标准，基本项目全部合格，其中上下层铺土之间的结合层面处理优良
优良
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日
表7．3-3土石坝土质防渗体卸料及铺填工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量
m3
分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
粘土心墙
检验日期
2013年2月28日
项次
保证项目
质量标准
检验记录
1
上坝土料
粘粒含量、含水量、土块直径、砾质粘土的粗粒含量、粗粒最大粒径，符合设计和《施工规范》；严禁冻土上坝。SDJ313—83《碾压式土石坝施工技术规范》
粘粒含量46％～30％，最优含水率，最大粒径5cm，连续级配，符合设计要求
3
卸料
按设计和规范要求卸料，及时平料，均衡上升，施工面平整、层次清楚；上下层分段位置错开；铺料表面保持湿润
卸料后及时平料，使层面均衡上升，施工面大致乎整，层次基本清楚；上下层分段位置均错开，铺料表面保持湿润
3
均质坝铺土
上下游坝坡留足余量，防渗铺盖在坝体内部分与心墙或斜墙同时铺筑，防渗体在坝内无纵缝
上下游坝坡留足余量0.8～1.0m，防渗铺盖在坝体以内部分与心墙同时铺筑，防渗体坝内未出现纵缝
项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
土料铺料
摊铺后的土料，厚度均匀，表面基本平整，无土块(或粗粒)集由
摊铺后的土料，厚度均匀，表面平整，无粗粒集中，边线整齐
土料摊铺后，厚度基本均匀，表面基本平整，无粗粒集中，边线基本整齐
√

项次
允许偏差项目
允许偏差(cm)
实测值
合格数(点)
合格率(％)
1
铺土厚度(平整后压实前)
-5，0
设计铺土厚度30cm。共测33点，实测值36～33cm，合格19点
19
86.4
3
铺填边线
人工施工：-5～+10√机械施工：-5～+30
共测44点，实测值-4～40cm，合格37点
37
84.1
评 定 意 见
工序质量等级
保证项目符合质量标准；基本项目质量合格；允许偏差项目合格率为86.4％、84.1％
合格
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日
表7．3-3 土石坝土质防渗体压实工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
粘土心墙
检验日期
2013年2月28日
项次
保证项目
质量标准
检验记录
1
土质防渗体开工前进行碾压试验
土料的含水量高于或低于施工含水量的上、下限值时，进行含水量调整的工艺试验，施工碾压必须严格控制压实参数和操作规程
开工前进行了碾压试验，严格按操作规程施工：凸块振动碾碾压6遍，含水率最优。控制压实干密度1.69～1.65g／cm3
3
基槽填土
从低洼处开始，保持填土面始终高出地下水水面；靠近岸坡、结构物边角处的填土用小型或轻型机具压实，当填土具有足够的长、宽、厚度时，可使用大型压实机具
基槽填土从最低洼处填起，始终保持填土面高于地下水水面，岸坡附近和结构物边角处填土后，采用小型压实机具，一般用大型压实机具
项
次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
防渗体碾压后的干密度(干容重)
合格率大于等于90％，不合格样不得集中，最小值不低于设计干密度的0.98倍
合格率大于等于95％，不合格样不得集中，最小值不低于设计干密度的0.98倍
设计干密度1.65g／cm3。实测46次，实测值1.63～1.66g／cm3，合格18次，合格率90．O％，最小值与设计值之比为O．98
√

3
土料碾压
无漏压、表面平整，个别弹簧起皮、脱空和剪力破坏部分已妥善处理
无漏压、表面平整，无弹簧、起皮、脱空和剪力破坏现象
无漏压，表面基本平整，局部出现弹簧土，已进行处理
√

评 定 意 见
工序质量等级
保证项目符合质量标准，基本项目质量合格，其中项次1符合合格标准
合格
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日

表7．3-4土石坝土质防渗体接缝处理工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
粘土心墙
检验日期
2013年2月28日
项次
保证项目
质量标准
检验记录
l
接缝处理
斜墙和窄心墙内不得留有纵向接缝，所有接缝接合坡面不陡于l：3，高差不超过60m，与岸坡接合坡度应符合设计要求。均质土坝纵向接缝应采用不同高度的斜坡和平台相间形式，坡度与平台宽度满足稳定要求，平台间高差不大于60m
粘土心墙内无纵向接缝，所有接缝接合坡面均不陡于l：3，高差均小于60m，与岸坡接合坡度均符合设计要求
3
防渗体内纵横接缝的坡面处理
严格进行削坡、润湿、刨毛，保证接合质量
防渗体内横向接缝进行削坡、润湿，并刨毛，保证接合部位的质量
项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
3
坡面接合
填土含水量在允许范围内，铺土均匀，表面平整，无团块集中，无风干，碾压层平整密实，无明显拉裂和起皮现象，压实合格率大于等于90％
填土含水量在允许范围内的上限，铺土均匀、表面平整、无团块、无风干，碾压层平整密实，无拉裂和起皮现象，压实合格率大于等于95％
填土含水量在允许范围内，铺土均匀，表面平整，无团块集中，无风干，碾压层平整密实，无明显拉裂和起皮现象，压实合格率大于等于90％

√
评 定 意 见
工序质量等级
保证项目符合质量评定标准，基本项目符合优良质量标准
优良
施工单位
项目经理
2013年2月28日
监理单位
监理工程师
2013年2月28日
业主单位
业主代表
2013年2月28日

单元工程施工质量报验单
（黄建[2013]质报1-1-2-2号）
致：达华工程管理（集团）有限公司山东分公司驻长清区工程监理部
济南市长清区五小水利工程项目一标段大坝分部粘土心墙单元工程（编号：1-1-2-2）已按合同要求完成施工，经自检合格，报请贵方核验。

附： 单元工程质量评定表。

承 包 人： 山东黄河建工有限公司济南市长清区
五小水利工程一标段项目部
项目经理：
日 期： 2013年3月15日

（核验意见）

监理机构：达华工程管理（集团）有限公司
山东分公司驻长清区工程监理部 监理工程师：
日 期： 2013年3月15日
合同名称：济南市长清区五小水利工程项目一标段 合同编号：CQWXSL-13-01
说明：本表一式 3 份，由承包人填写，监理机构审签后，承包人1份、监理机构、发包人各1份。
表7．3 土质防渗体填筑单元工程质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
粘土心墙
检验日期
2013年3月15日
项次
工序名称
工序质量等级
1
△结合面处理
优良
3
卸料及铺填
合格
3
△压实
合格
4
接缝处理
优良
评 定 意 见
单元工程质量等级
全部工序质量符合合格标准。主要工序中结合面处理工序质量达
优良标准，压实工序质量达到合格标准
合格
施工单位
项目经理
2013年3月15日
监理单位
监理工程师
2013年3月15日
业主单位
业主代表
2013年3月15日

表7．3-1 土石坝土质防渗体结合面处理工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量
m3
分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
粘土心墙
检验日期
2013年3月15日
项次
保证项目
质量标准
检验记录
1
防渗体填筑前
基础处理已验收合格
查阅基础处理施工记录，记录详实，处理符合设计要求，已验收合格
3
防渗铺盖、均质坝地基
按规定、设计要求处理(见附页)
符合设计要求(见附页)
3
上下层铺土间结合层面
禁止撒入砂砾、杂物以及车辆在层面上重复辗压
在上下层铺土间的结合层面无砂砾，杂物以及车辆在层面上重新碾压现象
项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合格
优良
合格
优良
1
与土质防渗体接合的岩面以及混凝土面处理
岩石、混凝土表面的浮渣、污物、泥土、乳皮、粉尘、油毡等清除干净；渗水排干。接触岩面，混凝土面上保持湿润，涂刷泥浆或粘土水泥砂浆，回填及时，无风干现象
岩石、混凝土表面清理干净，回填面湿润，无局部积水。浆液均匀稠度一致，涂刷均匀，无空白，回填及时，无风干现象
岩石、混凝土表面的浮渣、污物、乳皮、粉尘等已清除干净，渗水已排干，接触岩面、混凝土面洒水保持湿润；并均匀涂刷水泥砂浆，无空白；回填及时，回填面无风干现象
√

3
上下层铺土之间的结合层面处理
表面松土、砂砾及其他杂物清除干净，保持湿润，根据需要刨毛，且深度、密度符合要求
表面松土、砂砾及其他杂物彻底清除，湿润均匀，无积水、无空白、刨毛深度、密度符合设计，无团块，无空白
表面松土、砂砾及其他杂物已彻底清除，使层面保持湿润均匀，无积水，无空白；刨毛深度、密度符合设计，无团块

√
评 定 意 见
工序质量等级
保证项目符合质量标准，基本项目全部合格，其中上下层铺土之间的结合层面处理优良
优良
施工单位
项目经理
2013年3月15日
监理单位
监理工程师
2013年3月15日
业主单位
业主代表
2013年3月15日
表7．3-3土石坝土质防渗体卸料及铺填工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量
m3
分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
粘土心墙
检验日期
2013年3月15日
项次
保证项目
质量标准
检验记录
1
上坝土料
粘粒含量、含水量、土块直径、砾质粘土的粗粒含量、粗粒最大粒径，符合设计和《施工规范》；严禁冻土上坝。SDJ313—83《碾压式土石坝施工技术规范》
粘粒含量46％～30％，最优含水率，最大粒径5cm，连续级配，符合设计要求
3
卸料
按设计和规范要求卸料，及时平料，均衡上升，施工面平整、层次清楚；上下层分段位置错开；铺料表面保持湿润
卸料后及时平料，使层面均衡上升，施工面大致乎整，层次基本清楚；上下层分段位置均错开，铺料表面保持湿润
3
均质坝铺土
上下游坝坡留足余量，防渗铺盖在坝体内部分与心墙或斜墙同时铺筑，防渗体在坝内无纵缝
上下游坝坡留足余量0.8～1.0m，防渗铺盖在坝体以内部分与心墙同时铺筑，防渗体坝内未出现纵缝
项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
土料铺料
摊铺后的土料，厚度均匀，表面基本平整，无土块(或粗粒)集由
摊铺后的土料，厚度均匀，表面平整，无粗粒集中，边线整齐
土料摊铺后，厚度基本均匀，表面基本平整，无粗粒集中，边线基本整齐
√

项次
允许偏差项目
允许偏差(cm)
实测值
合格数(点)
合格率(％)
1
铺土厚度(平整后压实前)
-5，0
设计铺土厚度30cm。共测33点，实测值36～33cm，合格19点
19
86.4
3
铺填边线
人工施工：-5～+10√机械施工：-5～+30
共测44点，实测值-4～40cm，合格37点
37
84.1
评 定 意 见
工序质量等级
保证项目符合质量标准；基本项目质量合格；允许偏差项目合格率为86.4％、84.1％
合格
施工单位
项目经理
2013年3月15日
监理单位
监理工程师
2013年3月15日
业主单位
业主代表
2013年3月15日
表7．3-3 土石坝土质防渗体压实工序质量评定表
单位工程名称
济南市长清五小水利工程施工项目一标段
单元工程量

分部工程名称
大坝工程
施工单位
山东黄河建工有限公司
单元工程名称、部位
粘土心墙
检验日期
2013年3月15日
项次
保证项目
质量标准
检验记录
1
土质防渗体开工前进行碾压试验
土料的含水量高于或低于施工含水量的上、下限值时，进行含水量调整的工艺试验，施工碾压必须严格控制压实参数和操作规程
开工前进行了碾压试验，严格按操作规程施工：凸块振动碾碾压6遍，含水率最优。控制压实干密度1.69～1.65g／cm3
3
基槽填土
从低洼处开始，保持填土面始终高出地下水水面；靠近岸坡、结构物边角处的填土用小型或轻型机具压实，当填土具有足够的长、宽、厚度时，可使用大型压实机具
基槽填土从最低洼处填起，始终保持填土面高于地下水水面，岸坡附近和结构物边角处填土后，采用小型压实机具，一般用大型压实机具
项
次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
防渗体碾压后的干密度(干容重)
合格率大于等于90％，不合格样不得集中，最小值不低于设计干密度的0.98倍
合格率大于等于95％，不合格样不得集中，最小值不低于设计干密度的0.98倍
设计干密度1.65g／cm3。实测46次，实测值1.63～1.66g／cm3，合格18次，合格率90．O％，最小值与设计值之比为O．98
√

3
土料碾压
无漏压、表面平整，个别弹簧起皮、脱空和剪力破坏部分已妥善处理
无漏压、表面平整，无弹簧、起皮、脱空和剪力破坏现象
无漏压，表面基本平整，局部出现弹簧土，已进行处理
√

评 定 意 见
工序质量等级
保证项目符合质量标准，基本项目质量合格，其中项次1符合合格标准
合格
施工单位
项目经理
2013年3月15日
监理单位
监理工程师
