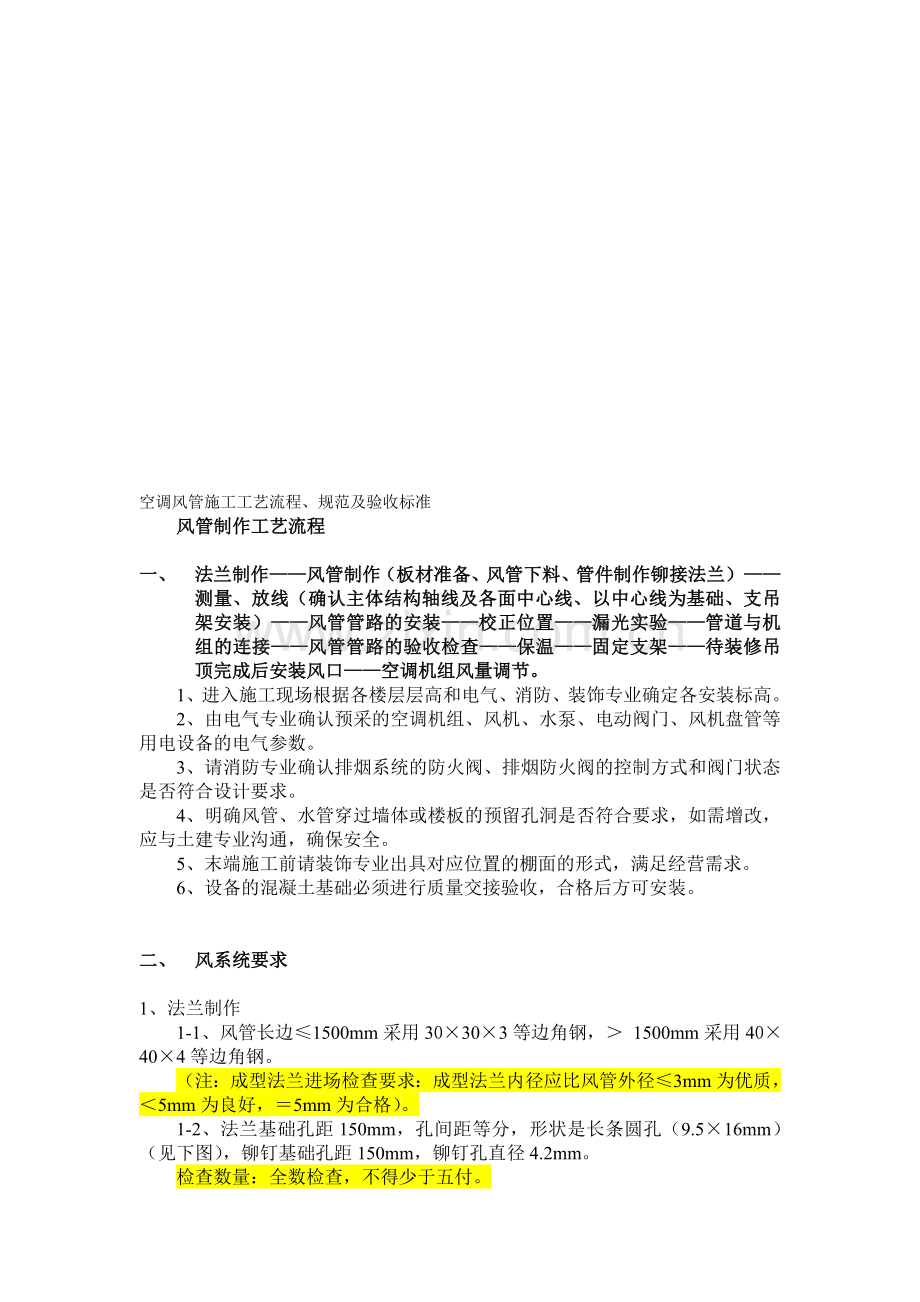

空调风管施工工艺流程、规范及验收标准
风管制作工艺流程

一、 法兰制作——风管制作（板材准备、风管下料、管件制作铆接法兰）——测量、放线（确认主体结构轴线及各面中心线、以中心线为基础、支吊架安装）——风管管路的安装——校正位置——漏光实验——管道与机组的连接——风管管路的验收检查——保温——固定支架——待装修吊顶完成后安装风口——空调机组风量调节。
1、进入施工现场根据各楼层层高和电气、消防、装饰专业确定各安装标高。
2、由电气专业确认预采的空调机组、风机、水泵、电动阀门、风机盘管等用电设备的电气参数。
3、请消防专业确认排烟系统的防火阀、排烟防火阀的控制方式和阀门状态是否符合设计要求。
4、明确风管、水管穿过墙体或楼板的预留孔洞是否符合要求，如需增改，应与土建专业沟通，确保安全。
5、末端施工前请装饰专业出具对应位置的棚面的形式，满足经营需求。
6、设备的混凝土基础必须进行质量交接验收，合格后方可安装。

二、 风系统要求

1、法兰制作
1-1、风管长边≤1500mm采用30×30×3等边角钢，＞ 1500mm采用40×40×4等边角钢。
（注：成型法兰进场检查要求：成型法兰内径应比风管外径≤3mm为优质，＜5mm为良好，＝5mm为合格）。

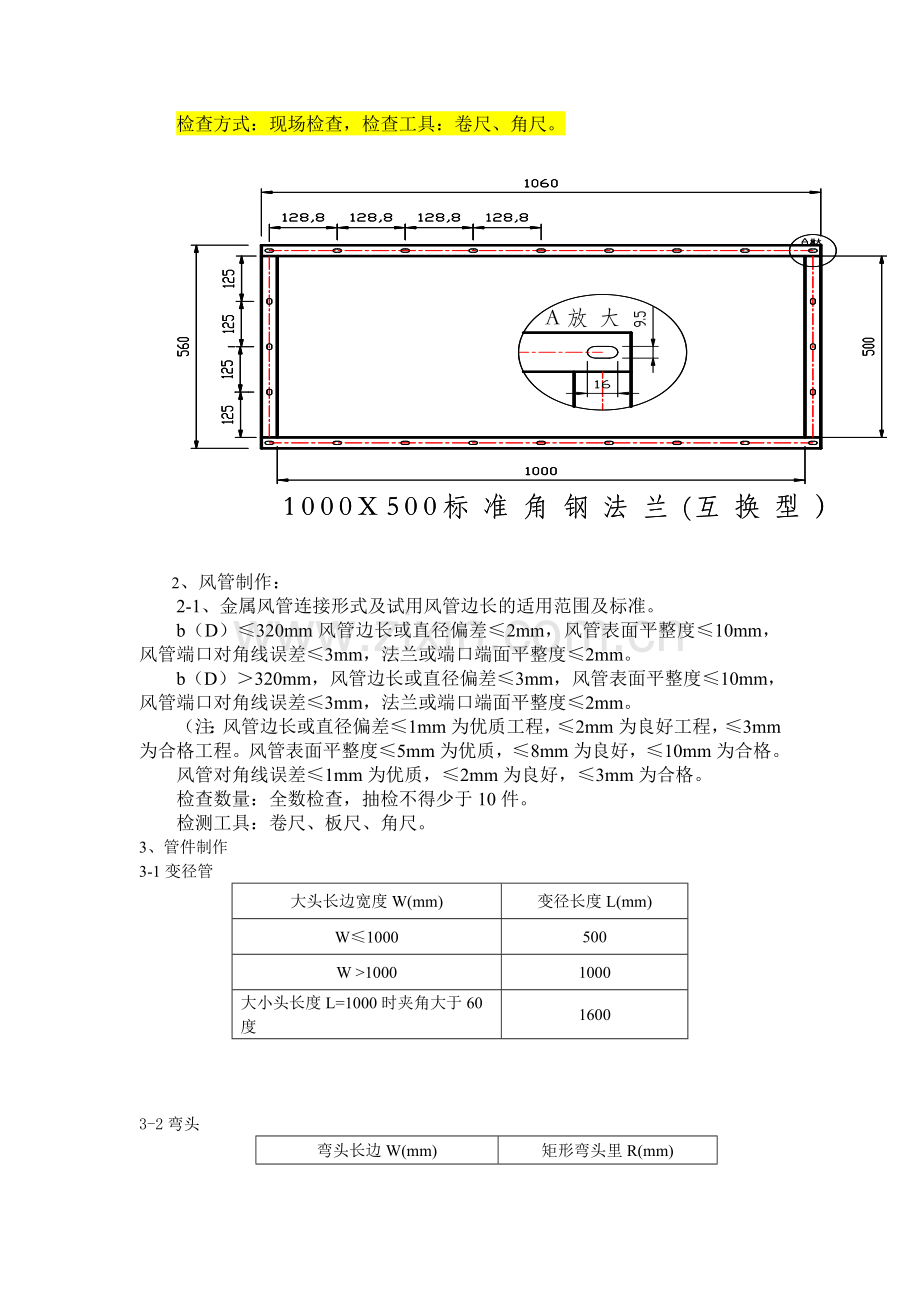

1-2、法兰基础孔距150mm，孔间距等分，形状是长条圆孔（9.5×16mm）（见下图），铆钉基础孔距150mm，铆钉孔直径4.2mm。
检查数量：全数检查，不得少于五付。
检查方式：现场检查，检查工具：卷尺、角尺。

2、风管制作：
2-1、金属风管连接形式及试用风管边长的适用范围及标准。
b（D）≤320mm风管边长或直径偏差≤2mm，风管表面平整度≤10mm，风管端口对角线误差≤3mm，法兰或端口端面平整度≤2mm。
b（D）＞320mm，风管边长或直径偏差≤3mm，风管表面平整度≤10mm，风管端口对角线误差≤3mm，法兰或端口端面平整度≤2mm。
（注：风管边长或直径偏差≤1mm为优质工程，≤2mm为良好工程，≤3mm为合格工程。风管表面平整度≤5mm为优质，≤8mm为良好，≤10mm为合格。
风管对角线误差≤1mm为优质，≤2mm为良好，≤3mm为合格。
检查数量：全数检查，抽检不得少于10件。
检测工具：卷尺、板尺、角尺。
3、 管件制作
3-1变径管
大头长边宽度W(mm)
变径长度L(mm)
W≤1000
500
W >1000
1000
大小头长度L=1000时夹角大于60度
1600

3-2弯头
弯头长边W(mm)
矩形弯头里R(mm)
外直角内弧形弯头
200需加导流片
≤1000
0.5 R ---500以下
>1000≤1800
600
>1800
800
3-3弧形三通
弧形三通支管长边B(mm)
弧形三通里R(mm)
≤1000
300
>1000
500
3-4侧三通
侧三通支管长边B(mm)
侧三通里R(mm)
≤1250
200
>1250
400

3-5四通
侧三通支管长边B(mm)
等高四通里R(mm)
≤1250
200
>1250
400

注：所有管件误差在≤3mm为优质，≤5mm为良好，≤7mm为合格。
检查数量：全数检查。
检测工具：卷尺、板尺、角尺。
