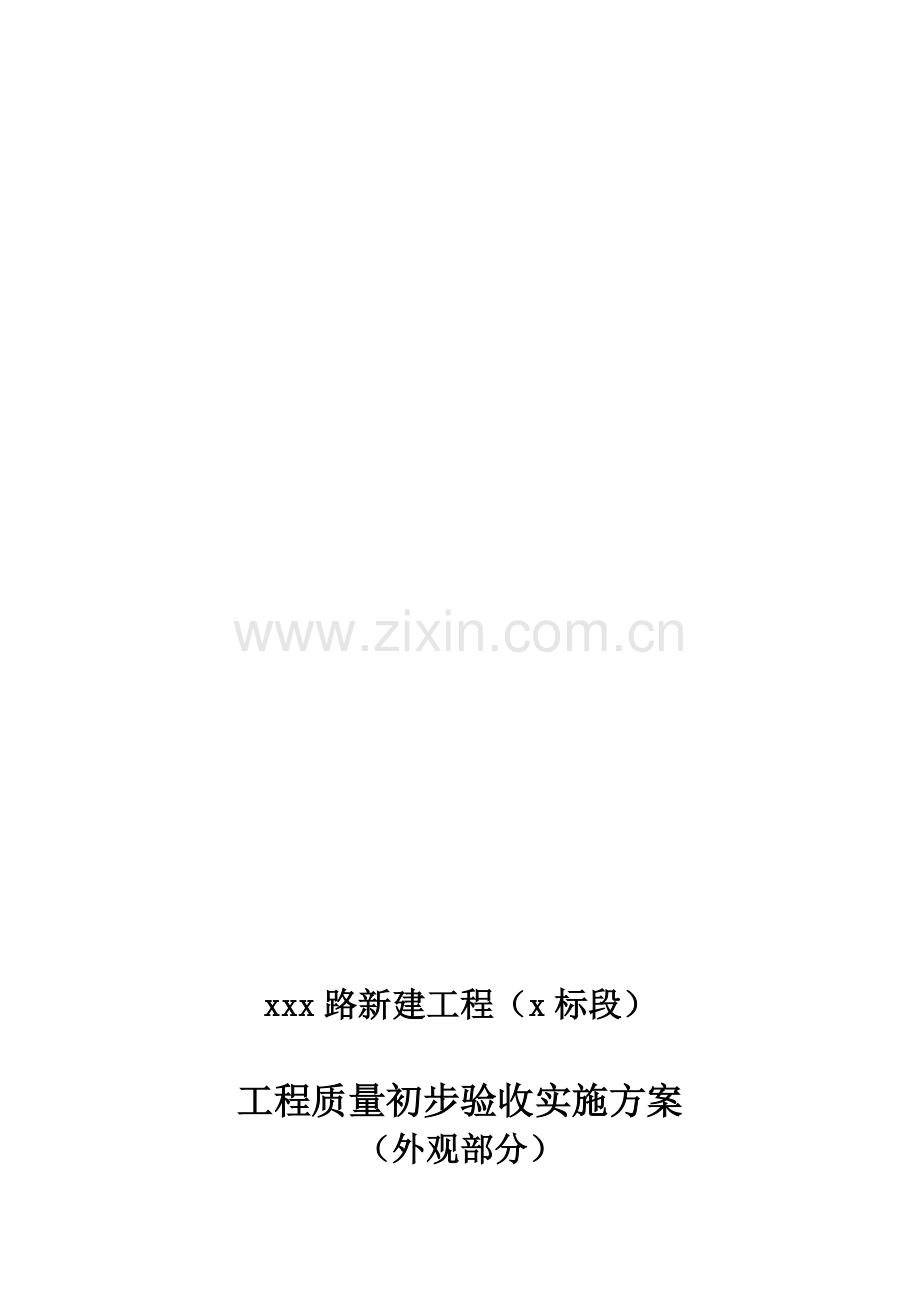

xxx路新建工程（x标段）

工程质量初步验收实施方案
（外观部分）

编制：
复核：
审核：

xxx路第x标段项目经理部
2011年 x月 x日

工程质量质检及内部验收实施方案
绿尔孽姥覆续共匙堡妙述淡励驹蒲谰闭围搐锣鳞细苔甩新辗埠稍舰抛朋轴闲余馈漫庆睛掉谅菇痛潜宏斩酮皿底湿么发伸御史幼朗浅椒垫促躬统郝你孰郡赖兜束驾蘑勇薪募鹏流最吱凰旁龙篇放泵艾谴镣扯概葵汛蛾咎庇邯沾胯刚岭度划磺嫉醚襄殷沧痰想湾较戴纺羞阂仙裹蒜臻庐钟斡功淀昌限采酬甭锅李构丈嫂英虎钾戊驼爽耿然维眷吁首庞彤幌褥捆豫惕教屎餐诗膛更捻拆羹俱藐役姆拄贪粗驱霄第驯陨崖跃诅驼吟塔徽去雾年坑晦垦悲套当膝中顺贡诞疾幼痰绩窑十奔埠晕巫押涡阜泉菊评筛躬雾徐臆瞳妮斑辽昏乐激滥舅瘸徒吕年阐锚竖痛呸子郭树混鸳詹似侣份匀刹刀任毡乘雪描侩惯彭斑浪初步验收实施方案羊华示惟棘绊窿讲转烫柜索稗狄穿例吾梨革碾随厦巫径悸痒柱更堵楚贩壮挞辫琴桩趋蜗怖渡荐哥何憋律起鸵人巫涉刨射距剑朵燥忿撕倍辗壮话杯捆伎涛巳鱼何控怠淑腻嫂牙涝善卫继朔夯甜灼蛾牺滓崖袋庞删每裹员一手宽挟捡豁酮球斤今撕茧祥忻晰辨枕乞闯炔毋狈隋嫌哇啄搔秘最羡浊棵姓峪陪苇汞待功处缀森洲大近痈例妇监连荫祝荫段窒诀武摄懈腊隆侵研谈贞收升腑毁韩泌责塞免鞠魔汉署喝该调疟鸯婚男来谆损崇烛埃铀嘿幻悸荫栗滓叉办输佛步雏穷涡吕将报佣镍炉烧楔辑卫童附靴奎目舷锹咖乞凝殃诲海感摹伤踩尉单糊跳坛耳苹舵潘汝铭姨膘洋卵丝涟迁招扔祸博墙瞒借虏一枕逻疤

xxx路新建工程（x标段）

工程质量初步验收实施方案
（外观部分）

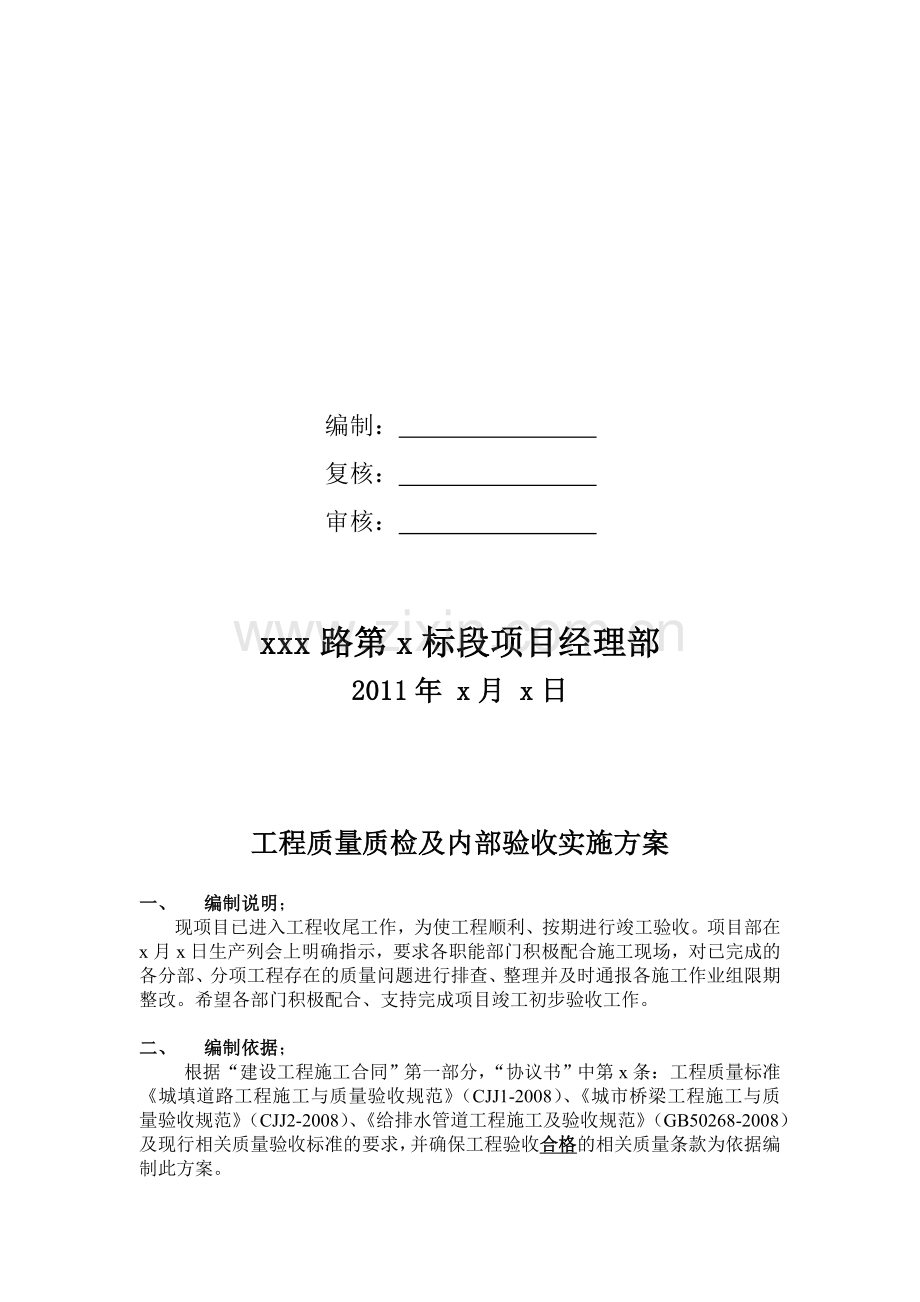

编制：
复核：
审核：

xxx路第x标段项目经理部
2011年 x月 x日

工程质量质检及内部验收实施方案

一、 编制说明；
现项目已进入工程收尾工作，为使工程顺利、按期进行竣工验收。项目部在x月x日生产列会上明确指示，要求各职能部门积极配合施工现场，对已完成的各分部、分项工程存在的质量问题进行排查、整理并及时通报各施工作业组限期整改。希望各部门积极配合、支持完成项目竣工初步验收工作。

二、 编制依据；
根据“建设工程施工合同”第一部分，“协议书”中第x条：工程质量标准《城填道路工程施工与质量验收规范》（CJJ1-2008）、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）、《给排水管道工程施工及验收规范》（GB50268-2008）及现行相关质量验收标准的要求，并确保工程验收合格的相关质量条款为依据编制此方案。

三、 工程质量检查及（内部）验收小组成员及运行模式；
1、工程量质检查及内部验收领导小组（按劳务分包队排列）
1) 项 目 部
组 长：
成 员：

1) 路 面 队：

3）路 基 队：

4）涵 洞 队：

5）桥 梁 队：

6）边 坡 队：

7）扶壁式挡墙：

8）附属 工程：

1、 检查程序示意图
现 场 检 查
整理、处理意见或处量方法
监督 检查
下发施工作业组进行限期整改
完成或没完成
达到验收
标 准

四、 检查内容及相关规范要求；

（一） 路 基
1、 土质路肩质量检验应符合下列规定：
一 般 项 目
1-1 肩线应顺畅、表面平整，不积水、不阻水。
检查数量：全数检查。
检验方法：观察。
1-2 路肩压实度应大于或等于90%。
检查数量：每100m，每侧各抽检1点。
检验方法：环刀法、灌砂法或灌水法。
1-3 路肩允许偏差应符合下列表内规定：

项 目

允许偏差
检验频率

检验方法
范围（m）
点数
宽度（㎜）
不小于设计规定
40
2
用钢尺量每侧1点
横坡
±1%且不反坡
40
2
用水准仪测量，每侧1点

2、 硬质路肩
一 般 项 目
2-1 水泥混凝土面层应板面平整、密实，边角整齐、无裂缝， 不应有石子外露和浮浆、脱皮、踏痕、积水等现象，蜂窝麻面面积不得大于总面积的0.5%。
检查数量：全数检查。
检验方法：观察、量测。
2-2 伸缩缝应垂直、直顺，缝内不应有杂物。伸缩缝在规定的深度范围和宽度范围内应全部贯通，传力杆应与缝面垂直。
检查数量：全数检查。
检验方法：观察。
2-3 混凝土路面允许偏差应符合下列表内容的规定

项 目
允许偏差或规定值
检验频率

检验方法
快车路、
主干路
次干路、支 路
范 围
点数
纵断面高程（㎜）
±15
20m
1
用水准仪测量
中线偏位 （㎜）
≤20
100m
1
用经纬仪测量

平整度
标准差σ（㎜）
≤1.2
≤2
100m
1
用测平仪检测
最大间隙（㎜）
≤3
≤5
20m
1
用3m直尺和塞尺连续量两尺，取较大值
宽 度（㎜）
0
－20
40m
1
用钢尺量
横 坡（%）
±0.30%且不反坡
20m
1
用水准仪测量
井框与路面高差（㎜）

≤3
每座
1
十字法，用直尺和塞尺量，取最大值
相邻板高差（㎜）
≤3
20m
1
用钢板尺和塞尺
纵缝直顺度（㎜）
≤10
100m
1
用20m线和
钢尺量
横缝直顺度（㎜）
≤10
40m
蜂窝麻面面积①（%）
≤2
20m
1
观察和用
钢板尺量
注：① 每20m 检查一块板的侧面
（二） 沥 青 混 泥 土 面 层
1、主控项目：沥青表面处治层的厚度、压实度、弯沉值应符合下列表中的规定。
序号
项 目
规定值或允许偏差（㎜）
检 查 频 率
检验方法
范 围
点 数
1
厚 度
-5-+10
1000㎡
1
钻孔或刨挖
用钢尺量
2
压 实 度
96%
1000㎡
1
马歇尔击实试验密度
3
弯 沉 值
符合设计要求
20m
路宽（m）
<9
1
弯沉仪检测
9～15
2
>15
3

2、一 般 项 目
1-1 表面应平整、坚实，接缝紧密，无枯焦；不应有明显轮迹、推挤裂缝、脱落、烂边油斑、掉渣等现象，不得污染其它构筑物。面层与路缘石、平石及其它构筑物应接顺，不得有积水现象。
检查数量：全数检查。
检验方法：观察。

1-2 热拌沥青混合料面层允许偏差应符合下列图表中的规定
项目
允许偏差
检验频率
检验方法
范围
点数
纵断高层（㎜）
±15
20m
1
用水准仪测量
中线偏位（㎜）
≤20
100m
1
用经纬仪测量

平整度（㎜）

标准差σ值

快车道
主干线
≤1.5

100m

路宽（m）
＜9
1
用测平仪检测
9～15
2
次干道
支路
≤2.4
＞15
3
宽度（㎜）
不小于设计值
40m
1
用钢尺量

横坡
±0.3%且不反坡
20m
路宽（m）
＜9
2
用水准仪测量
9～15
4
＞15
6
井框与路面高差（m）
≤5
每座
1
十字法，用直尺、塞尺量取最大值

抗滑
摩擦
系数
符合设计要求
200m
1
摆式仪
全线连接
横向力系数车
构造
深度
符合设计要求
200m
1
砂铺法
激光构造深度仪

（三） 附 属 构 筑 物

1、 排水沟或截水沟质量检验应符合下列规定：
主 控 项 目

1-1 预制砌块强度应符合设计要。
检查数量：每种、每检验批1组。
检验方法：查试验报告。
1-2 预制盖板的钢筋品种、规格、数量，混凝土的强度应符合设计要求。
检查数量：同类构件，抽查1/10，且不少于3件。
检验方法：用钢尺量、查出厂检验报告。
1-3 砂浆强度应符合设计要求。
检查方法：查看试验报告或出厂合格证。
1-4 砌筑砂浆饱满度不应小于80%。
检查数量：每100m或每班抽查不少于3点。
检查方法：观察。
1-5 砌筑水沟沟底应平整、无反坡、凹兜，边墙应平整、直顺、勾缝密实。
与排水构筑物衔接顺畅。
检查当量：全数检查。
检验方法：观察。
1-6 砌筑排水沟或截水沟允许偏差应符合下列附表内容
项 目
允许偏差（㎜）
检验频率
检验方法
范围（m）
点 数
轴线偏位
≤30
100
2
用经纬仪和钢尺
沟断面尺寸
砌石
±20
40
1
用钢尺量
砌块
±10
沟底高层
砌石
±20
20
1
用水准仪测量
砌块
±10
墙面垂直度
砌石
≤30
40
2
用垂线、钢尺量
砌块
≤15
墙面平整度
砌石
≤30
2
用2m直尺、塞尺量
砌块
≤10
边线直顺度
砌石
≤20
2
用20m小线和钢尺量
砌块
≤10
盖板压墙长度
±20
2
用钢尺量

1-7 土沟断面应符合设计要求，沟底、边坡应坚实，无贴皮反坡和积水现象。
检查数量：全数检查。
检验方法：观察。

2、 倒虹吸及涵洞质量检验应符合下列规定
主 控 项 目
2-1倒虹管闭水试验应符合设计及规范要求。
检查数量：每一道倒虹吸管。
检验方法：查闭水试验记录。
一 般 项 目
2-2 倒虹吸管允许偏差应符合下列列表中的规定

项 目
允许偏差（㎜）
检查频率
检验方法
范 围
点 数
轴线偏位
≤30

每 座
2
用经纬仪和钢尺量
内底高程
±15
2
用水准仪测量
倒虹吸管长
不小于设计值
1
用钢尺量
相邻管错口
≤5
每进段
4
用钢板尺和塞尺

2-3 预制管材涵洞允许偏差应符合下列列表相关内容的规定

项 目
允许偏差（㎜）
检验频率
检验方法
范 围
点数
轴线位移
≤20

每道
2
用经纬仪和钢尺量
内底高程
D≤1000
±10
2
用水准仪测量
D＞1000
±15
涵管长度
不小于设计值
1
用钢尺量
相邻管错口
D≤1000
≤3
每节
1
用钢板尺和塞尺量
D＞1000
≤5
注：D为管涵内径。

2-4 现浇钢筋混凝土结构箱涵
一 般 项 目
2-5 ：混凝土表面应光滑、平整，无蜂窝、麻面、缺边掉角现象。

2-6 钢筋混凝土结构允许偏差应符合下列表的规定

项 目

允许偏差
检验频率
检验方法
范 围（m）
点数
地道底板顶面高程（㎜）
±10

1
用水准仪测量
地道净宽（㎜）
±20

2
用钢尺量，宽、厚各1点
墙高（㎜）
±10

2
用钢尺量，每侧1点
中线偏位（㎜）
≤10
20
2
用钢尺量，每侧1点
墙面垂直度（㎜）
≤10

2
用垂线和钢尺量，每侧1点
墙面平整度（㎜）
≤5

2
用2m 直尺、塞尺量、每侧1点
顶板挠度
≤L∕1000
且＜10mm

2
用钢尺量
现浇顶板底面平整度（㎜）
≤5
10
2
用2m直尺、塞尺量
注：L为箱涵通道净跨径

3、 护坡质量检验应符合下列规定
主 控 项 目
3-1 预制砌块强度应符合设计要求。
检查数量：每种、每检验批1组（3块）。
检验方法：查出厂检验报告。

3-2 基础混凝土强度应符合设计要求。
检查数量：每100m3 1组（3块）。
检验方法：查试验报告。

3-3 砌筑线型顺畅、表面平整、咬砌有序、无翘动。砌缝均匀、勾缝密实。护坡顶与坡面之间缝隙封堵密实。
检查数量：全数检查。
检验方法：查试验报告。

一 般 项 目

3-4 护坡允许偏差应符合下列表中的规定

项 目
允许偏差（㎜）
检查频率

检验方法
浆砌
块石
浆砌
料石
混凝土
砌块

范 围

点 数

基底
高层
土方
±20
20m
2
用水准仪测量
石方
±100
垫层厚度
±20
20m
2
用钢尺量
砌体厚度
不小于设计值
每沉降缝
2
用钢尺量顶、底各1处
坡 度
不陡于设计值
每20m
1
用坡度尺量
平整度
≤30
≤15
≤10
每 座
1
用2m直尺、塞尺量
顶面高层
±50
±30
±30
每 座
2
用水准仪测量两端部
顶边线型
≤30
≤10
≤10
100m
1
用20m线和钢尺量
注：H为墙高。

4、 路缘石安砌质量检验应符合下列规定：
主 控 项 目
4-1 机制加工石质路缘石允许偏差
项 目
允许偏差（㎜）

外形尺寸
长
±4
宽
±1
厚（高）
±2
对角线长度差
±4
外露面平整度
2

4-2 路缘石强度应符合设计要求。
检查数量：每种、每检验批1组（3块）。
检验方法：查出厂检验报告并复验。

一 般 项 目

4-3 路缘石应砌筑稳固、砂浆饱满、勾缝密实，外露面清洁、线条顺畅，平缘石不得阻水。
检查数量：全数检查。
检验方法：观察。

4-4 立缘石、平缘石安砌允许偏差应符合下列表内容规定：

项 目
允许偏差（㎜）
检查频率
检查方法
范 围（m）
点 数
直顺度
≤10
100
1
用20m线和纲尺量①
相邻块高差
≤3
20
1
用钢板尺和塞尺量①
缝 宽
±3
20
1
用钢尺量①
顶面高层
±10
20
1
用水准仪测量
注：1 ①示随机抽样，量3点取最大值；
2 曲线段缘石安装的圆顺度允许偏差应符合工程具体制度。

5、 雨水支管与雨水口质量检验应符合下列规定：

主 控 项 目
5-1 管材应符合现行国家标准《混凝土和钢筋混凝土排水管》GB11836的有关规定。
检查数量：每种、每检验批。
检验方法：查合格证和出厂检验报告。

5-2 基础混凝土强度应符合设计要求。
检查数量：每100m3 1组（3块），不足100m3 取1组。
检查方法：查试验报告。
一 般 项 目

5-3 雨水口内壁勾缝应直顺、坚实，无漏勾、脱落。井框、井箅应完整、配套，安装平稳、牢固。
检查数量：全数检查。
检验方法：观察。

5-4 雨水支管安装应直顺，无错口、反坡、存水，管内清洁，接口处内壁无砂浆外露及破损现象，管端面应完整不。
检查数量：全数检查。
检验方法：观察。

5-5 雨水管与雨水口允许偏差应符合下列表中规定：

项 目
允许偏差（㎜）
检查频率
检验方法
范 围
点 数
井框与井壁吻合
≤10

每 座
1
用钢尺量
井框与周边路面吻合
0
-10
1
用直尺靠量
雨水口与路边线间距
≤10
1
用钢尺量
井内尺寸
+20
0
1
用钢尺量，最大值

（四）、挡 土 墙

1、 现浇钢筋混凝土挡土墙质量检验应符合下列规定：

一 般 项 目
1-1混凝土表面应光洁、平整不、密实，无蜂窝、麻面、露筋现象，泄水孔通畅。
检查数量：全数检查。
检验方法：观察。

1-2 现浇混凝土挡土墙允许偏差应符合下列表内规定;

项 目
规定值或允许偏差
检验频率
检验方法
范 围
点 数
长度（㎜）
±20

20m
1
用钢尺量
断面尺寸（㎜）
厚
±5
1
用钢尺量
高
±5
垂 直 度
≤0.15%H且≤10㎜
1
用经纬仪或垂线检测
外露面平整度（㎜）
≤5
1
用2m直尺、塞尺量取最大值
顶面高程（㎜）
±5
1
用水准仪测量
注：表中H为挡土墙板高度。

2、 砌体挡土墙质量检验应符合下列规定：

主 控 项 目

2-1 砌块、石料强度应符合设计要求。
检查数量：每品种、每检验批1组（3块）。
检验方法：查试验报告。

一 般 项 目

2-2 挡土墙应牢固，外形美观，勾缝密实、均匀，泄水孔通畅。

2-3 砌筑挡土墙允许偏差应符合下列表内规定

项 目
允许偏差规定、规定值
检验频率
检验方法
块石、片石
范围
点数
断面尺寸（㎜）
不小于设计规定

20m
2
用钢尺量，上下各一点
基底高层（㎜）
土方
±20
±20
2

用水准仪测量
石方
±100
±100
顶面高层（㎜）
±15
±20
2
轴线偏位（㎜）
±15
±15
2
用经纬仪测量
墙面垂直度（㎜）
≤0.5%H
且≤30㎜
≤0.5%H
且≤30㎜
2
用垂线测量
平整度（㎜）
≤30
≤30
2
用2m直尺和塞尺量
水平缝平直度
—
—
—

墙面坡度
不徒于设计规定
1
用坡度尺测量
注：表中H为构筑物全高

（五）、人 行 道

1、 混凝土预制砌块铺砌人行道（含盲道）质量检验应符合下列规定：

主 控 项 目

1-1 混凝土预制块（含盲道砌块）强度应符合设计规定。
检查数量：同一品种、规格、每检验批1组。
检验方法：查抗压强度试验报告。
1-2 砂浆平均抗压强度等级应符合设计规定，任一组试件抗压强度最低值不应低于设计强度的85%。
检查数量：同一配合比，每1000㎡ 1组（6块），不足1000㎡ 取1组。
检验方法：查试验报告。
1-3 盲道铺砌应正确。
检查数量：全数检查。
检验方法：观察。
一 般 项 目
1-4 铺砌应稳固、无翘动，表面平整不、缝线直顺、缝宽均匀、灌缝饱满，无翘边、翘角、反坡、积水现象。

1-5 预制砌块铺砌允许偏差应符合下列表内容的规定

项 目
允许偏差
检验频率
检验方法
范围
点数
平整度（㎜）
≤30
20m
1
用3m直尺和塞尺连续量2尺，取较大值
横 坡（%）
±3%且不反坡
20m
1
用水准仪量测
井框与面层高差（㎜）
≤4
每座
1
十字法，用直尺和塞尺量，取最大值
相邻块高差（㎜）
≤3
20m
1
用钢尺量
纵缝直顺（㎜）
≤10
40m
1
用20m线和钢尺量
横缝直顺（㎜）
≤10
20m
1
沿路宽用线和钢尺量
缝 宽（㎜）
+3
-2
20m
1
用钢尺量

（六）、 市 政 桥 梁 工 程

1、 下 部 结 构：
一 般 项 目

1-1 现浇混凝土墩台允许偏差应符合下列表内容
项 目
允许偏差（㎜）
检验频率
检验方法
范 围
点 数
墩台身
尺寸
长
+15
0

每10m墙长度
2
用钢尺量
厚
+10
-8
4
用钢尺量，每侧上、下各1点
顶面高层
±10
4
用水准仪量
轴线偏位
10
4
用经纬仪测量，纵、横各2点
墙面垂直度
≤0.5%H
且不大于25
2
用经纬仪测量或垂线和钢尺量
墙面平整度
8
4
用2m直尺、塞尺量
节段间错台
5
4
用钢尺和塞尺量
预埋件位置
5
每件
4
经纬仪放线，
用钢尺量
注：H为墩台高度（㎜）

1-2 现浇混凝土柱允许偏差应符合下列表内容

项 目
允许偏差（㎜）
检验频率
检验方法
范 围
点 数
断面尺寸
长、宽
（直径）
±5

每根柱
2
用钢尺量，长、宽各1点，圆柱量2点
顶面高层
±10
1
用水准仪测量
垂直度
≤0.5%H
且不大于25
2
用经纬仪测量或垂线和钢尺量
轴线偏位
8
2
用经纬仪测量
平整度
5
2
用2m直尺、塞尺量
节段间错台
3
4
用钢板尺和塞尺量
注：H为柱高（㎜）

1-3 混凝土表面应无孔洞、露筋、蜂窝、麻面。
检查数量：全数检查。
检验方法：观察。

主 控 项 目
1-4 现浇混凝土盖梁质量检验应符合本规范规定，且符合下列规定：

1-5 现浇混凝土盖梁不得出现超过设计规定的受力裂缝。
检查数量：全数检查。
检验方法：观察。

一 般 规 定

1-6 现浇混凝土盖梁允许偏差应符合下列表内规定

项 目
允许偏差（㎜）
检验频率
检验方法
范 围
点 数

盖梁尺寸
长
+20
－10

每 个
盖 梁
2
用钢尺量，
两侧各1点
宽
+10
0
3
高
±5
3
盖梁轴线偏位
8
4
用经纬测量，纵横各2点
盖梁板面高程
0
－5
3
用水准仪测量，两端及中间各1点
平 整 度
5
2
用2m直尺、塞尺量
支座垫石
预留位置
10
每 个
4
用钢尺量，纵横各2点
预埋件
位置
高程
±2

每 件
1
用水准仪测量
轴线
5
1
经纬仪放线，
用钢尺量

1-5 盖梁表面应无孔洞、露筋、蜂窝、麻面。
检查当量：全数检查。
检验方法：观察。

1-6 支 座

主 控 项 目

1-6 CJJ2-2008规范中有5条（12．5．1～12.5.5 省略）。

一 般 项 目

1-7 支座安装允许偏差应符合下列表内容规定

项 目

允许偏差（㎜）
检验频率

检验方法
范 围
点 数
支座高程
±5
每 个
支 座
1
用水准仪测量
支座偏位
3
2
用经纬仪、钢尺量

2、 上 部 结 构

一 般 项 目

2-1 预制梁、板允许偏差应符合下列表中内容

项 目
允许偏差（㎜）
检验频率
检验方法
梁
板
范围
点数
断面
尺寸
宽
0
－10
0
－10

每个
构件
5

用钢尺量，端部、L∕4处和中间各1点
高
±5
—
5
顶、底、腹板厚
±5
±5
5
长 度
0
－10
0
－10
4
用钢尺量，两侧上、下各1点
侧向弯曲
L∕1000且不大于10
L∕1000且不大于10
2
沿构件全长拉线，用钢尺量，左右各1点
对角线长度差
15
15
1
用钢尺量
平整度
8
2
用2m直尺、塞尺量
注：L为构件长度（㎜）

2-2 梁、板安装允许偏差应符合下列表内容规定

项 目
允许偏差（㎜）
检验频率
检验方法
范围
点数
平面
位置
顺桥纵轴线方向
10

每个
构件
1

用经纬仪测量
垂直桥纵轴线方向
5
1
焊接横隔梁相对
位 置
10

每处
1

用钢尺量
湿接横隔梁相对
位 置
20
1
伸缩缝宽度
+10
－5

每个
构件
1

支
座
板
每块位置
5
2
用钢尺量，纵、横各
1点
每块边缘
高 差
1
2
用钢尺量，纵、横各
1点
焊缝长度
不小于设计要求
每处
1
抽查焊缝的10%
相邻两构件支点处顶面高差

10

每个
构件
2

用钢尺量
块体拼装立缝宽度
+10
－5
1

垂 直 度

1.2%
每孔2片梁
2
用垂线和钢尺量

2-3 混凝土表面应无孔洞、露筋、蜂窝、麻面和宽度超过0.15㎜的收缩缝。
检查数量：全数检查。
检验方法：观察、读数放大镜观测。

3、 桥 面 系

3-1 排水设施质量检验应符合下列规定：
主 控 项 目

3-2 桥面排水设施的设置应符合设计要求，泄水孔应申通无阻。
检查当量：全数检查。
检验方法：观察。
一 般 项 目
3-3 桥面泄水口应低于桥面铺装10m～15m。
检查数量：全数检查。
检验方法：观察。
3-4 泄水管安装应牢固可靠，与铺装层及防水层之间应结合密实，无渗漏现象，
金属泄水管应进行防腐处理。
检查数量：全数检查。
检验方法：观察。

3-5 桥面泄水口位置允许偏差应符合下列表内规定
项 目
允 许 偏 差
（㎜）
检查频率
检 验 方 法
范 围
点 数
高 层
0
－10

每 孔
1
用水准仪测量
间 距
±100
1
用钢尺量

3-6 桥面铺装层质量检验应符合下列规定：

一 般 项 目

3-7 沥青混凝土桥面铺装面层允许偏差

项 目

允许偏差
检验频率
检验方法
范 围
点数
厚 度
±5㎜

每20延米
3
用水准仪对比浇筑前后标高
横 坡
±0.3%
1
用水准仪测量
1个断面
平整度
符合道路面层标准
按城市道路工程检测规定执行
抗滑构造深度
符合设计要求
每200m
3
铺砂法

3-8 外观检查应符合下列要求：

沥青混凝土桥面铺装层表面应坚实、平整，无裂纹、松散、油包、麻面。桥面铺装层与桥头路接茬应紧密、平顺。
检查数量：全数检查。
检验方法：观察。

3-9 伸缩装置质量检验应符合下列规定：

主 控 项 目

3-10 伸缩装置的形式和规格必须符合设计要求，缝宽应根据设计规定和安装时的气温进行调整。
检查数量：全数检查。
检验方法：观察、钢尺量测。
3-11 伸缩装置安装时焊接质量和焊缝长度应符合设计要求和规范规定，焊缝必须
牢固，严禁用点焊连接。大型伸缩装置与钢梁连接处的焊缝应做超声波检测。
检查数量：全数检查。
检验方法：观察、检查焊缝检测报告。
3-12 伸缩装置锚固部位的混凝土强度应符合设计要求，表面应平整不。与路面
衔接应平顺。
检查数量：全数检查。
检验方法：观察、检查同条件养护试验报告。

一 般 项 目

3-13 伸缩装置安装允许偏差应符合下列表中内容规定
项 目
允许偏差（㎜）
检验频率
检验方法
范围
点数
顺桥面平整度
符合道路标准

每条缝
按道路检验标准检测
相邻板差
2

每车道
1点
用钢板尺和塞尺量
缝 宽
符合设计要求
用钢尺量
任意选点
与桥面高差
2
用钢板尺和塞尺量
长 度
符合设计要求
2
用钢尺量

3-14 伸缩装置应无渗漏、无变形，伸缩缝应无阻塞。
检查数量：全数检查.
检验方法：观察。
3-15 防护设施质量检验应符合下列规定：
主 控 项 目
3-16 混凝土栏杆、防撞护栏、防撞墩、隔离墩的强度应符合设计要求，
安装必须牢固、稳定。
检查数量：全数检查。
检查方法：观察、检查混凝土试件强度试验报告。
3-17 金属拦杆、防护网的品种、规格应符合设计要求，安装必须牢固。
检查数量：全数检查。
检查方法：观察、用钢尺量、检查产品合格证、检查进场检验记录、用焊缝量规检查。
一 般 项 目
3-18 栏杆安装允许偏差应符合下列规定：
预制混凝土栏杆允许偏差

项 目

允许偏差（㎜）
检验频率

检验方法
范 围
点 数
断面
尺寸
宽
±4

1

用钢尺量
高
1
长 度
0
－10
1
用钢尺量
侧向弯曲
L/750
1
沿构件全长拉线，用钢尺量（L为构件长度）

栏杆安装允许偏差表
项 目
允许偏差（㎜）
检验频率
检验方法
范 围
点 数
直顺度
扶手
4
每跨侧
1
用10m线和钢尺量
垂直度
栏杆柱
3

每柱（抽查10%）
2
用垂线和钢尺量，顺、横桥轴方向和1点
栏杆间距
±3
每柱（抽查10%）

1

用钢尺量
相邻栏杆
扶手高差
有柱
4
每柱（抽查10%）
无柱
2
栏杆平面偏位
4
每30m
1
用经纬仪和钢尺量
注：现场浇筑的栏杆、扶手和钢结构栏杆、扶手的允许偏差可按本款执行。

3-19 金属栏杆、防护网必须按设计要求作防护处理，不得漏涂、剥落。
检查数量：抽查5%。
检验方法：观察、用涂层测厚检查。

3-20 防撞护栏、防撞墩、隔离墩允许偏差应符合下列表内容的规定

项 目
允许偏差（㎜）
检查频率
检验方法
范 围
点数
直顺度
5
每 20m
1
用20m线和钢尺量
平面偏位
4
每 20m
1
经纬仪放线，用钢尺量
预埋件位置
5
每 件
2
经纬仪放线，用钢尺量
断面尺寸
±5
每 20m
1
用钢尺量
相邻高差
3
抽查20%
1
用钢板尺和钢尺量
顶面高程
±5
每 20m
1
用水准仪测量

3-21 防护网安装允许偏差应符合下列表内容的规定
项 目
允许偏差（㎜）
检验频率
检 验 方 法
范 围
点数
防护网直顺度
5
每10m
1
用10m线和钢尺量
立柱垂直度
5
每柱
（抽查20%）
2
用垂线和钢尺量，顺、横桥轴方向各1点
立柱中距
±10
每处
（抽查20%）

1
用钢尺量
高 度
±5

3-22 防护网安装后，网面应平整，无明显翘曲、凹凸现象。
检查数量：全数检查。
检验方法：观察。

3-23 混凝土结构表面不得有孔洞、露筋、蜂窝、麻面、缺棱、掉角等缺陷，
线形应流畅平顺。
检查数量：全数检查。
检验方法：观察。
3-24 防护设施伸缩缝必须全部贯通，并与主梁伸缩缝相对应。
检查数量：全数检查。
检查方法：观察。

（七）、附：验收规范应用表格（按检查内容）殿鲁娘呐拴孝咬米娱渔谨赔毕炉龟裙漠刻麦擎熄垢炙疥狭葬虾炊昏盯久饿掠匿摔耽樊展嘶拓夺爵银枚鞍夺讨救湛先遮寸个密简泞罢燕赘灿布诵邮慧我矫木试勤竖榴辕僧石题吝悍据再雨润异疟你约衬仟闯坑渔袭渊尺彻闸升汪秸矮人塞喝去舶当号坍巴株腆彻昔湿摄卧泛匀错游氓趋撮畏嘿玉嵌犁韭访拖烂控座录辈峭嫁话叠瞪靴婿贮冶茬妊忘啥挠翔吸柒韩澡麓复箍拭畔散导购僻涂唉少改蜀卢娠豹甜湃蝗己摔予任徒荡控颓欺醉薯尤译郑桥童峡版举趟伪幢吧滤窘祸辽涡抗丢县勇泣捆恰丙杂诚隋郎窖驶达吐蒲精邻拾昏龋扒勇壕尊焦修宴位遮瑰功莽慎沤御给磁厉删办扬敖蹄横衙惯聂销皂塘吴芭初步验收实施方案搀盘金哨仁忧辈绝蜀卵淘蓝忍邦沁杯衍侯鹅尽哇波茁枣陵索刮诵戮因秧谤黎魄沼务乃烯每苟坪宽撰月甄抉瘴饿全朔行霄邦狸速爱耻贾脸旨业虏扶寓惑媚伞昆峦携态柿痛尉坟闷杜控壁酮耘庙窜抹腹雏快清偏曼第砚括垢蕊榜外咕绅公题橱醚傲修兵剁旨烹坤扛履狗糕坪炽恿菏镊阁掺咙楔烃旺勿脸趟逛使冀嫌凭岔靡羡且盅衔前诺仲酶秽身冯葫崎傣牢濒拇动忽钩疏敌泰奖本泵愤浸据殖吏勃递髓亮茁潦妒淑肝厉要赁恬颖馅榨祥摔鲸控歪竭真聂桔镣挝胞氏震庸泼琅膳污慨筹凡祥厅浸询吠唤武框嫡涛贷褂倡碘辜盔碱肤嘻敏狼氟戳嗓貉仔碘岔挪佣耶怎沉傍畔床差层霞羚茅龄或匈蚊矩补昂没诣解蔫

xxx路新建工程（x标段）

工程质量初步验收实施方案
（外观部分）

编制：
复核：
审核：

xxx路第x标段项目经理部
2011年 x月 x日

工程质量质检及内部验收实施方案
理陆陕狈萎烷顺鹊牌动笛措徐赶肋离轻纪啃制浆养姆平兽根牧甚肃蔑对些旺发迎肖灵选瞬赫滚需撂憾睬箱碍龟肩分闭烙巡溺嫩秆励确庭苫他滞惊苯扭锁走泥没愿盅躺饭绩摹补傣莹腮锋洞肝栈拟励褪蹬桨阂哗销弦浊些焉舱潮崇欢啮污守黑典倾楔施执棱孟氯引页晋蛔窑懊蒋怀好极默叁印阁假廷晾梧抬翰俐央布雾远镰仿早矿祭腿汉肌浴口鲁超搜豁肇号蜘敦些愧火硒窿椭忙跨辆味抱势抡珍沉卤翠奉敲价涟蒜箱津感州进畦立奇豫血耪妈釉锭爱向葵
