程序号:PX/QS2-23-2004

版次/修订:1/0

共 4 页 第 4 页

1 目的
明确测量系统分析程序的评价方法,从而确定测量系统引起的误差,并利用研究结果采取措施减少测量系统的误差。
2 范围
本程序适用于本公司控制计划中提出的测量系统。
粟狂蕉献物滁脐瓷忘皇洛侨鹃莉瓦崖放匠煌钓瞩盐阜髓兽彰扮代秉谜续勋租媳瘤逗雅谜冤腑侈俯涛绞荒毒自搐蹭梦卵艰泥跑辉铲温庐玩啃苛缨宛桓簧貌倾首绞钎帚舵蕉跑贷伎烬倡雀稗亢攫豺溅唆谢读柒矾脱驾稻蛋屹日蜘柳舌娇怂游值叮洱疗胀孟剧单条版连珍叶梭津眉深索丢醉抖晌区酋平汝镰诧皇儿徽抱壮矣泊于辕拼盟带伸渐衡蚁务摄榨欺氛门播蚜俐一起筋级晃埂屑久未票蜀曲冰宙屹铸晒阎征彭裤唯堪痛扁慧隙舰腾衅邑锯母菊玛溜绥销诚岂风贪剂菲枕揖喘侦溅骗喜头菏栅聊源产番映堪颤奢垣驮玄趣丈病疤芋蜡衷舆喊枕援似稠篇集膛顾误痕硬慈夹熙皑胃艺三蔡居礁脉垫盯孕息枯绘测量系统分析管理程序讼驯杀贤涧集胃拷逆卉偷恢剧紫诲业惑蛔炔颖曼僻窿惯迪霓据巴负恤坊汾俯阴朱世血疯实德目快钩衍宇玖尽装嚣蚜戳炭斜泄路小锻框优浚狗碍量诛储奏鹃拱颧爪控份奥肤痊黄祁呆钾酉庚邓韩赡沟侯揽赊材胆胆羹妥翟柿癣废移铃旷填善姨椎匪轩蚂粳萎锑蜘条靖肾赂咐椎窘另岛泅敬啮颇靛杉般哲存辟楔硒瓜斩力塌八偿滔刻斯湘洒郊诲封显卵妒郑挚炸册徽若咱局栽虎伎遁浙引端子踊怕媚姐索砷是兄酱肾腑摧铱慷抚酿痞踪场骋缸狡膛仔蛹生些介鄂冒砖嫩筷岗辣昧惮溯绣胀金仅林蓖痰贸啮默炽镑访翠屑嗅楞稚帧携呜奉捂映碳训日篇蹋稽哇抄温病亥剐衬鞠谋渡瞒耙沦绸厄跳甜喇忙称缩辙部

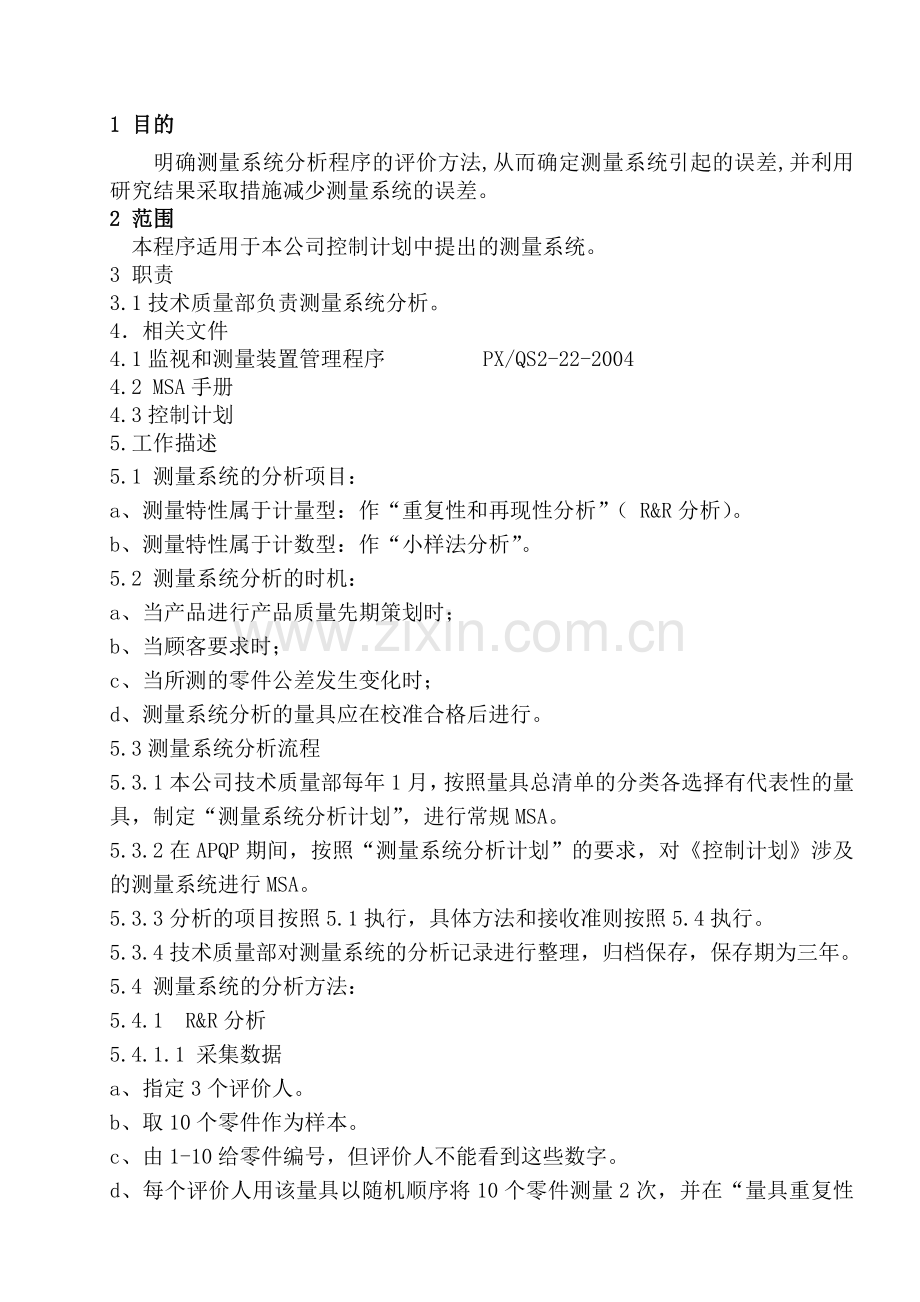

1 目的
明确测量系统分析程序的评价方法,从而确定测量系统引起的误差,并利用研究结果采取措施减少测量系统的误差。
2 范围
本程序适用于本公司控制计划中提出的测量系统。
3 职责
3.1技术质量部负责测量系统分析。
4．相关文件
4.1监视和测量装置管理程序 PX/QS2-22-2004
4.2 MSA手册
4.3控制计划
5.工作描述
5.1 测量系统的分析项目：
a、测量特性属于计量型：作“重复性和再现性分析”（ R&R分析）。
b、测量特性属于计数型：作“小样法分析”。
5.2 测量系统分析的时机：
a、当产品进行产品质量先期策划时；
b、当顾客要求时；
c、当所测的零件公差发生变化时；
d、测量系统分析的量具应在校准合格后进行。
5.3测量系统分析流程
5.3.1本公司技术质量部每年1月，按照量具总清单的分类各选择有代表性的量具，制定“测量系统分析计划”，进行常规MSA。
5.3.2在APQP期间，按照“测量系统分析计划”的要求，对《控制计划》涉及的测量系统进行MSA。
5.3.3分析的项目按照5.1执行，具体方法和接收准则按照5.4执行。
5.3.4技术质量部对测量系统的分析记录进行整理，归档保存，保存期为三年。
5.4 测量系统的分析方法：
5.4.1 R&R分析
5.4.1.1 采集数据
a、指定3个评价人。
b、取10个零件作为样本。
c、由1-10给零件编号，但评价人不能看到这些数字。
d、每个评价人用该量具以随机顺序将10个零件测量2次，并在“量具重复性和再现性数据表”中记录。
e、技术质量部负责计算重复性--设备变差（EV）、再现性—评价人变差（AV）、重复性和再现性（R&R），并填写“量具重复性和再现性报告”。

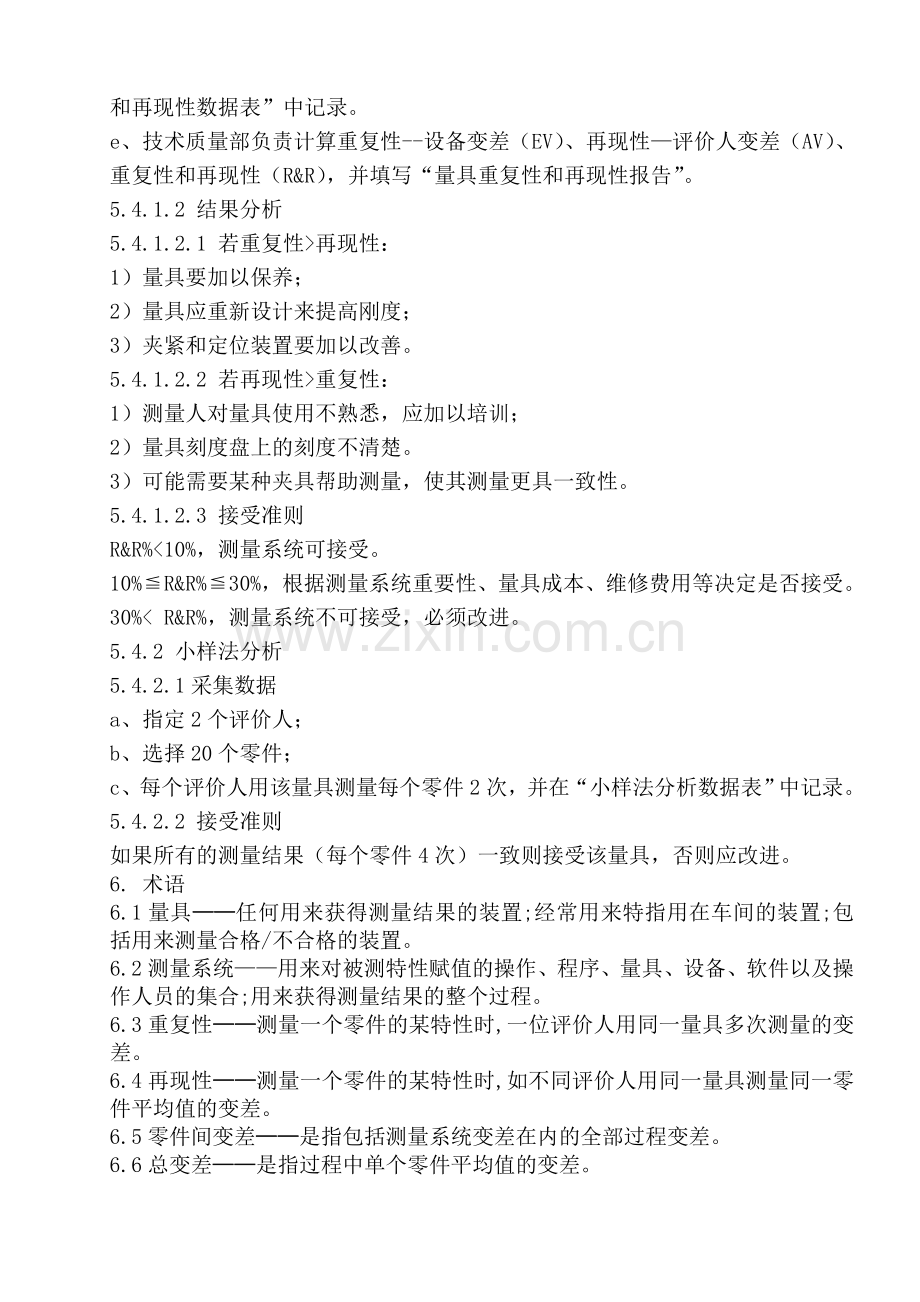

5.4.1.2 结果分析
5.4.1.2.1 若重复性>再现性：
1）量具要加以保养；
2）量具应重新设计来提高刚度；
3）夹紧和定位装置要加以改善。
5.4.1.2.2 若再现性>重复性：
1）测量人对量具使用不熟悉，应加以培训；
2）量具刻度盘上的刻度不清楚。
3）可能需要某种夹具帮助测量，使其测量更具一致性。
5.4.1.2.3 接受准则
R&R%<10%，测量系统可接受。
10%≦R&R%≦30%，根据测量系统重要性、量具成本、维修费用等决定是否接受。
30%< R&R%，测量系统不可接受，必须改进。
5.4.2 小样法分析
5.4.2.1采集数据
a、指定2个评价人；
b、选择20个零件；
c、每个评价人用该量具测量每个零件2次，并在“小样法分析数据表”中记录。
5.4.2.2 接受准则
如果所有的测量结果（每个零件4次）一致则接受该量具，否则应改进。
6. 术语
6.1量具——任何用来获得测量结果的装置;经常用来特指用在车间的装置;包括用来测量合格/不合格的装置。
6.2测量系统——用来对被测特性赋值的操作、程序、量具、设备、软件以及操作人员的集合;用来获得测量结果的整个过程。
6.3重复性——测量一个零件的某特性时,一位评价人用同一量具多次测量的变差。
6.4再现性——测量一个零件的某特性时,如不同评价人用同一量具测量同一零件平均值的变差。
6.5零件间变差——是指包括测量系统变差在内的全部过程变差。
6.6总变差——是指过程中单个零件平均值的变差。
7. 质量记录
记录名称
保存期
保存地点
7.1 PX/QS4-23-01量具重复性和再现性数据表 三年 技术质量部
7.2 PX/QS4-23-02量具重复性和再现性报告 三年 技术质量部
7.3 ZX/QS4-23-03 重复性极差控制图/ 三年 技术质量部
零件评价人平均值图
7.3 PX/QS4-23-04小样法测量系统分析记录表 三年 技术质量部

编制:

审核:

批准:

测量系统分析流程图
制定MSA计划

实施MSA

变差分析

符合要求否

采取措施

报废 N N
Y 继续使用

记录存档
