摘 要

本设计主要阐述了现代化小区各系统电气设计的设计依据、原则和方法及设计选择的结论。本设计共主要包括强电部分设计部分设计及安防部分设计。
强电部分主要内容包括：低压配电系统、照明系统及防雷接地系统的设计，其中包括负荷计算、照度计算等。
本小区电气设计作为毕业设计，其目的是通过切身实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为即将面临的工作奠定坚实的基础。

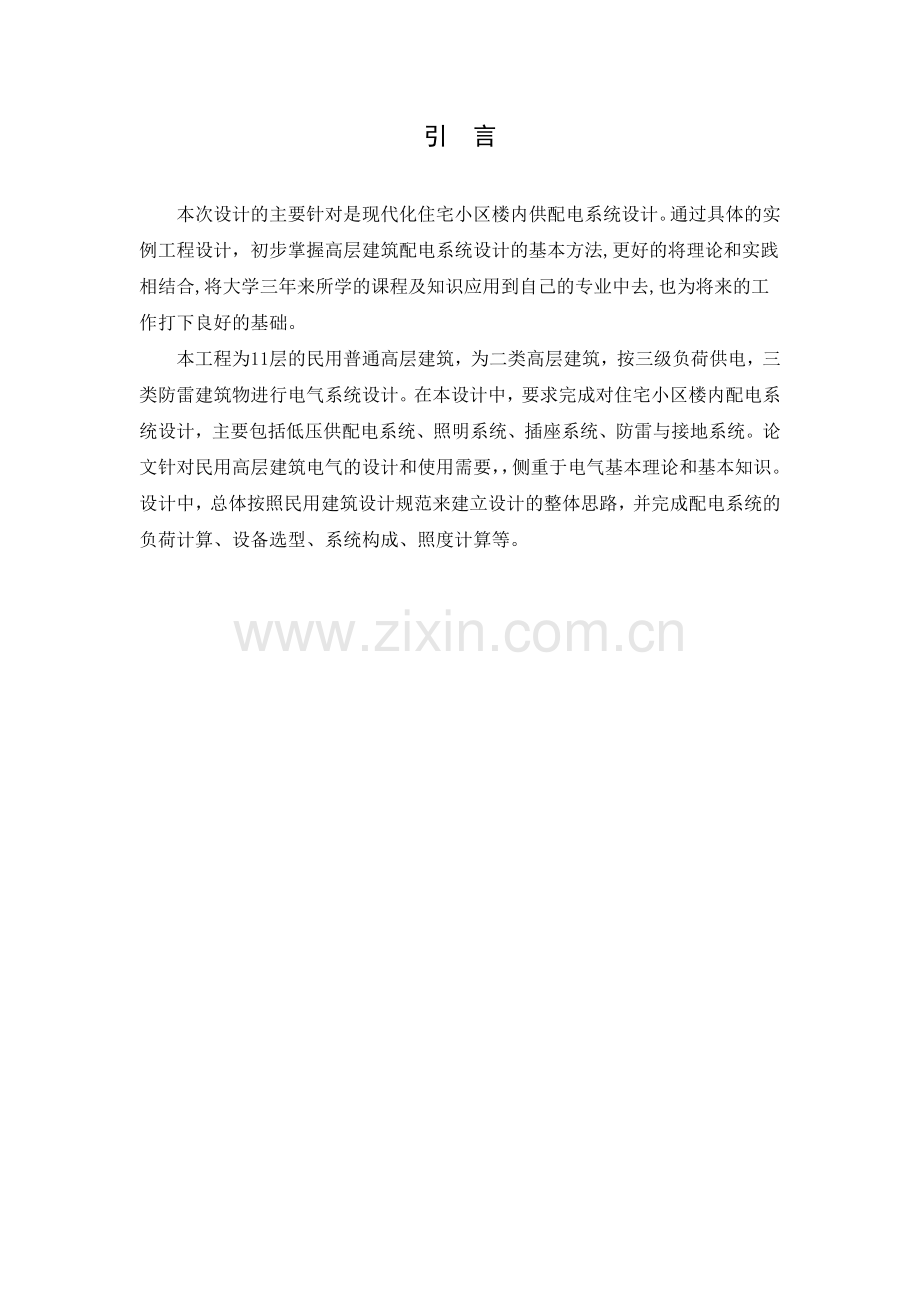

引 言

本次设计的主要针对是现代化住宅小区楼内供配电系统设计。通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法,更好的将理论和实践相结合,将大学三年来所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础。
本工程为11层的民用普通高层建筑，为二类高层建筑，按三级负荷供电，三类防雷建筑物进行电气系统设计。在本设计中，要求完成对住宅小区楼内配电系统设计，主要包括低压供配电系统、照明系统、插座系统、防雷与接地系统。论文针对民用高层建筑电气的设计和使用需要，，侧重于电气基本理论和基本知识。设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成配电系统的负荷计算、设备选型、系统构成、照度计算等。
一 设计概况
本次设计的主要针对是现代化住宅小区楼内供配电系统设计。通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法,更好的将理论和实践相结合,将大学三年来所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础。
本工程为11层的民用普通高层建筑，为二类高层建筑，按三级负荷供电，三类防雷建筑物进行电气系统设计。在本设计中，要求完成对住宅小区楼内配电系统设计，主要包括低压供配电系统、照明系统、插座系统、防雷与接地系统。论文针对民用高层建筑电气的设计和使用需要，，侧重于电气基本理论和基本知识。设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成配电系统的负荷计算、设备选型、系统构成、照度计算等。
二 配电系统
（一）设计要求
供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
（二）低压配电系统线路的选择
1.低压线路接线方式
低压配电线路采用放射式、树干式、环式及链式四种接线法。
1放射式系统：特点配电线故障互不影响,供电可靠性较高,适用于一级负荷配电。配电设备集中,检修比较方便；缺点是系统灵活性较差,导线消耗量较多。此配电方式经常用在设备容量大、负荷集中或重要的用电设备以及有腐蚀性介质和爆炸危险等场所不宜配电及保护起动设备放在现场者。以免影响其他用户正常用电。接线图见下图4-1
2环形系统：环形线路运行时都是开环的放射式线路，提高了供电可靠性，当一回线路故障或检修时，可以将该线路与电源断开，而该处的负荷仍可得到供电。接线方式见下图4-2
3树干式系统：特点树干式配电系统总长度小,也就是可以节约有色金属、比较经济；供电点的回路数量较少,配电设备也相应减少；配电线路安装费用也相应减少。存在缺点是干线发生故障时影响范围大,供电可靠性较差,相比较导线截面积较大。一般很少采用树干式配电，往往采用放射式与树干式混合使用。接线图见下图4-3
4链式系统：特点与树干式有相似之处，这种供电形式适用与距配电柜较远而彼此相距又较近的不重要的容量较小用电设备，这种方式连接的用电设备宜在五台以下，总功率在10KW以下。接线方式见下图2-4

图2-1低压放射式线路 图2-2低压环形线路

（a）低压母线放射式配电的树干式 （b）低压“变压器-干线”的树干式

图4-3低压树干式线路

M1 M2 M3 M4
（a）连接配电箱 （b）连接电动机

图4-4低压链式线路
本工程采用的是树干式低压配电线路
2.负荷等级及电电源
1.本工程为二类高层建筑在地下室设置电表间作为整个建筑物的配电中心，各层均有电气竖井和配电小间。电表间、电梯电源、消防电源、公共照明等重要电力设备为二级负荷，其余均为三级负荷。
2.根据负荷分级要求及供电要求，由小区市政变电站引入三路380V低压电源位于地下层的电表间。其中一路电源供给住户总电箱，令两路电源供给电梯。公共配电总箱，该两路电源应满足二级符合要求。进线电缆采用YJV22型铠装电力电缆，进入建筑物处穿钢管保护，保护管伸出建筑物基础至室外手孔井，电缆在建筑物内主要沿电气井道桥架内敷设。
3.各单元由电表间总箱采用BV线，放射式向住户供电；电梯、消防设备，公灯采用两路专用回路末端自动互投方式供电。
4.每单元住宅的电源进线引入处做重复接地，并进行等电位联结。
（三）设备安装
1.居住照明灯具仅设掉线裸灯头，以便业主入住后更换灯具；卫生间、厨房、阳台均配置防潮灯头。
2.空调电源插座普通电源插座与照明分设独立回路。
3.所有插座回路均设剩余电流保护器（动作电流<30mA，动作时间不大于0.1s）。
4.本工程在电表间、电信间以及电梯机房等处设置备用应急照明，其照度不低于正常工作照度；疏散走到的地面照度不应低于0.5lx；人员密集的场所地面最低照度不应低于1.0lx，楼梯间内的地面最低水平照度不应低于5.0lx。
5.应急照明灯具的选型应符合消防局的有关规定，设玻璃或其他非燃烧材料制作的保护罩，并能瞬时点亮照明光源。
6. 本工程所有灯具均需加装PE线。
（四）电能计量方式选择
本设计住宅用电计费，采用一户一表制的分户计量方式。公共用电按电能分配的形式分配至各户的计量表上，为便于查表每户的电能计量采用将户电表统一集中在首层电表箱内，表箱安装便于查表易于操作的地方。每户户内可以安装终端配电箱。为防止电气线路发生故障时零线可能带电，一般情况下每户电表后的入户线的保护电器，应安装单向双极断路器，进入户内的单相交流电源线的相线和零线从断路器的下端分至户内配电箱。从集中电表箱至各户采用放射式配电，为以后实现采用自动检查、计量、收费方式创造条件。在线路敷设方面，应重视管线的一次到位问题，特别是暗敷线路，应考虑发展的需要，留有余量，线径适当选大些。各户电能表选用DD862-4-10型，最大电流为40A，楼梯用电选用DD862-4-5型，最大电流为20A，均符合本设计要求。
三 照明系统
（一）照明系统的概述
1.照明系统的目的与要求
照明系统是电气工程中的一个重要组成部分，一般规定在进行照明设计时，应根据视觉要求，作业性质和环境条件，使工作区或空间获得：良好的视觉功效，合理的照度和显色性，适宜的亮度分布，以及舒适的视觉环境。在确定照明方案时，应考虑不同类型建筑对照明的特殊要求，处理好电气照明与天然采光的关系、合理使用建设资金与采用节能高光效灯具等技术经济效益的关系。
设计要求:
1.有利于对人的活动安全、舒适和正确识别周围环境，防止人与环境之间失去协调；
2.重视空间的清晰度，消除不必要的阴影，控制光热和紫外线辐射对人和物产生的不利影响；
3.创造适宜的亮度分布和照度水平，限制眩光减少烦躁和不安
4.处理好光源色温和与显色性的关系、一般显色指数与特殊显色指数的色差关系，避免产生心理上的不平衡、不和谐感。
5.有效利用天然光，合理的选择照明方式和控制照明区域，降低电能消耗指标。
照明灯具不宜选用悬挂灯具。照明以白炽灯和荧光灯为主。卫生间的灯具位置应避免安装在便器或浴缸上面及背后。开关如跷板式时宜设于卫生间门外。照明与插座宜分开配线，并且在分支回路上应装有过载、短路保护并应在回路中装设漏电保护和有过、欠电压保护功能的保护装置。
2.照明计量单位
当前各种量都逐步实现采用国际单位制，简称SI。光学计量基本单位为光强I（坎德拉cd），导出单位有光通Φ（流明lm）﹑照度E（勒克斯lx）﹑出射度M（流明/米²lm/m²） 、亮度L（坎德拉/米²cd/m²）等。
（二）照度方式
1.一般照明
不考虑特殊部位的需要，为照亮整个场地而设置的照明方式。它可使整个场地都能获得均匀照度，适用于对光照方向无特殊要求或不适合安装局部照明和混合照明的场所。
2.分区一般照明
根据需要，提高特定区域照度的一半照明方式。对照度的要求比较高的工作区域，灯具可以集中均匀布置，提高其照度值，其他区域仍采用一般照明的布置方式。
3.局部照明
以满足照明范围内某些部位的特殊需要而设置的照明称为局部照明。它仅限于照亮一个有限的工作区，通常采用从最适宜的方向装设台灯、射灯或反射型灯泡。起优点是灵活、方便、节电，能有效地突出重点。
4.混合照明
有一般照明和局部照明共同组成的照明称为混合照明。其实质是在一般照明的基础上，在另外需要提供特殊照明的局部，采用局部照明 。
（三）光源和灯具
1.光源种类
常用于高层建筑照明的电光源，按发光原理可分为两大类：热辐射光源、气体放电光源。白炽灯结构简单，使用方便，价格便宜，显色性好，故在一般场所仍被普遍采用。
2.灯具选择和布置
灯具的作用是固定电光源，把电光源的光能分配到需要的方向，防止光源引起的眩光以及保护电光源不受外力、潮湿及有害气体的影响。灯具的布置就是确定灯在房间内的空间位置。灯具的布置合理与否还影响到照明装置的安装功率和照明设施的耗费，以及照明装置维护检的方便与安全。布置方式一般分为均匀布置和选择布置两种见下表3-1和3-2。
表3-1 常用灯具类型符号[2]
灯具名称
符号
灯具名称
符号
普通吊灯
P
工厂一般灯具
G
壁灯
B
荧光灯灯具
Y
花灯
H
防暴灯
G或专用代号
吸顶灯
D
水晶底罩灯
J
柱灯
Z
防水防尘灯
F
卤钨探照灯
L
搪瓷伞罩灯
S
投光灯
T
五磨砂玻璃罩万能
WW
表3-2 常用灯具安装方式符号[2]
安装方式
符号
安装方式
符号
自在器线吊式
X
弯式
W
固定线吊式
X1
台上安装式
T
防水线吊式
X2
吸顶安装式
DR
认字线吊式
X3
墙壁嵌入式
BR
链吊式
L
支架安装式
J
管吊式
G
柱上安装式
Z
壁装式
B
作装式
ZH
吸顶式
D

1.客厅：时会客和家人团聚的场所，灯的装饰性和照明要求应有利于创造热烈的气氛，使客有宾至如归之感。
1）一般照明，采用多叉花饰吊灯的，应安装在房间的中央。可采用带金属装饰与玻璃装饰件的豪华灯。吊灯的灯头盏数及尺寸与房间的大小有关。
2）可在墙上安装壁灯1-2盏作为辅助照明，应与吊灯同类型，使照度均匀，获得对比效果。当看电视或其它需较暗灯光时使用。
3）还可以采用吸顶灯，选择的吸顶灯具一定要有上射光，且不可使用全部向下射的直接照明型灯具，以免顶棚过暗。
2.卧室：有利于构成宁静、温柔的气氛，使人有一种安全感。
1）卧室的主体照明可选用如白色的白炽灯吊灯，安装在中央。
2）另在床头距地约1.8m的墙上安装壁灯。
3）书房：使人们读书、学、写作、绘画、研究工作的主要空间，书房照明要有利于人们精力充沛地学习和工作，光线要柔和明亮，要避免眩光。
3.主体照明：要选用带反光罩的柱形荧光灯，安装在书房中央。
4.楼梯和走廊照明：
用壁灯，安装在楼梯踏步的侧面墙上，利用墙面反射光照亮楼梯水平面和垂直面，效果较好。对于宽度不大的则宜采用吸顶灯，安装在顶棚上面。
5.卫生间：
1）卫生间灯具位置应避免安装在便器或浴缸的上面及其背后。开关为跳板式时宜设于卫生间门外，否则应采用防水型面板或使用绝缘操作的拉线开关。
2）高级住宅（公寓）中的方厅、通道和卫生间灯，宜采用带有指示灯的跳板式开关。
（四）照度计算
1.照度标准值
起居室 100lx 卧室 75lx
厨房 75lx 餐厅 75lx
卫生间 30lx 车库 50lx
电梯前室 50lx 楼梯间 10lx
书房 150lx
2.照明均匀度
为了使整个房间具有同等条件的照度水平，在一般照明情况下，照度均匀度不应小于0.7。
3.色温和显色性
照明光源的颜色特征与室内表面的颜色宜互相协调，以形成相应于房间功能要求的色彩环境。
4.眩光限制
室内一般照明受眩光的限制，应从光源亮度、光源和灯具的表观面积、背景亮度以及灯具位置等因素综合进行考虑。
5.照度计算
照度计算方法有利用系数法、单位容量法和逐点法等3种。任何一种计算方法，都只能做到基本准确。
1.计算公式
1）空间系数
（1）室空间系数：

（2）顶棚空间系数：

（3）地板空间系数：

式中：
——室长，m；
——室宽，m；
——室空间高，m；
——顶棚空间高，m；
——地板空间高，m。
（4）有效空间反射比

式中：
——顶棚（或地板）平面面积，m2；
——顶棚（或地板）空间内所有表面的总面积，m2；
——顶棚（或地板）空间各表面的平均反射比。
假如空间由个表面组成，以表示第个表面面积，以表示第个表面的反射比，则平均反射比由下式求出：

2.各类房间照度计算（考虑到装饰设计，本设计仅供布线）
1）.起居室照度计算
（1）主卧室：
房间面积A=14.62m2 ， 取照度E=50lx，
选用荧光灯（2×36W）， 查表3-4得单位容量W=4.5 W/m2
根据W=P/A得， 房间内的总安装功率P=W×A=4.5×14.62=66W
所以在主卧室中央位置设置双管荧光灯一盏，2×36W，P0=2×36=72W
（2）次卧室：
房间面积A=11.2m2 ， 取照度E=50lx，
选用荧光灯（2×36W）， 查表3-4得单位容量W=5.2 W/m2
根据W=P/A得， 房间内的总安装功率P= W×A=5.2×11.2=58 W，
所以在次卧室中央设置一盏2×36W双管荧光灯一盏，P0=2×36=72W
（3）客厅：
房间面积A=15.91 m2 ， 取照度E=30lx，
选用花灯（6×60W）， 查表3-5得单位容量W=14.8 W/ m2
根据W=P/A得， 房间内的总安装功率P=W×A=14.8×15.91=235W，
所以在客厅中央位置设置一盏5×60W花灯，以及一盏60W的圆球吸顶灯做辅助照明，P0=5×60W+60W=360W
（4）餐厅：
房间面积A=14.2m2，取照度E=30lx，
选用花灯（4×60W）， 查表3-5得单位容量W=20.9 W/ m2
根据W=P/A得，房间内的总安装功率P=W×A=11.2×14.2=159W，
所以在餐厅中央位置设置一盏4×60W花灯，P0=4×60W=240W
（5）卫生间：
房间面积A=4.02m2 ， 取照度E=15lx，
选用防水防潮灯（40W）， 查表3-5得单位容量W=11.6 W/ m2
根据W=P/A得， 房间内的总安装功率P=W×A=11.6×4.02=47 W
所以在主卧室卫生间中央设置一盏40W的防水防潮吸顶灯，以及一盏20W镜前防水壁灯，P0=40W+20W =60W
（6）厨房：
房间面积A=6.58m2 ， 取照度E=20lx，
选用防水防潮灯（60W）， 查表3-5得单位容量W=15.2 W/ m2
根据W=P/A得， 房间内的总安装功率P=W×A=15.2×6.58=100 W
所以在厨房中央设置一盏60W防水防潮灯。
阳台：
房间面积A=3.32m2 ， 取照度E=20lx，
选用圆球吸顶灯（60W）， 查表3-5得单位容量W=15.2 W/ m2
根据W=P/A得， 房间内的总安装功率P=W×A=15.2×3.32=50W，
所以在阳台中央设置一盏60W防水防潮灯。
2）.商铺照度计算
（1）房型1
房间类别：一般商店营业厅,照度要求值:300.00LX,功率密度不超过12.00W/m2
房间长度L: 8.70 m房间宽度B: 3.30 m计算高度H: 2.25 m建议灯具数: 2
实际安装功率 = 光源数× （光源功率 + 镇流器功率） = 216.00W
实际功率密度: 7.52W/m2折算功率密度: 7.79W/m2
要求平均照度:300.00LX实际计算平均照度:289.56LX
要求功率密度:12.00W/m2实际功率密度:7.79W/m2
（2）房型2
房间类别：一般商店营业厅,照度要求值:300.00LX,功率密度不超过12.00W/m2
房间长度L: 5.30 m房间宽度B: 4.20 m计算高度H: 2.25 m建议灯具数: 3
实际安装功率 = 光源数× （光源功率 + 镇流器功率） = 219.00W
实际功率密度: 9.84W/m2折算功率密度: 7.98W/m2
要求平均照度:300.00LX实际计算平均照度:369.85LX
要求功率密度:11.00W/m2实际功率密度:7.98W/m2
（五）配电箱布置
1.箱体在车库内为明装，其他暗装。
2.箱体规格与安装要求
1）箱体高度600mm以下，底边距地1.5m。
2）箱体高度600-800mm高，底边距地1.2m。
3）箱体高度800-1000mm高，底边距地1.0m。
4）箱体高度1000-1200mm高，底边距地0.8m。
5）箱体高度1200mm以上的，为落地式安装，下设300mm基座。
（六）负荷计算（需要系数法）
住宅（不带阁楼）户型建筑建筑面积93.82，住宅用电负荷标准选负荷为8kw；
住宅（带阁楼）户型建筑建筑面积116.64，住宅用电负荷标准选负荷为16kw；
商铺户型建筑建筑面积64.97、73.75，商铺用电负荷标准选负荷为8kw；
1.用户配电箱AL1

1) 用户配电箱AL2

2) 用户配电箱AL3

3) 风机房配电箱 B1APE（F）-1

4) 风机房配电箱B1APE（F）-2

5) 井道配电箱12AP（T）

6) 公共配电箱B1AL

7) 水泵调压配电箱12AP（S）

8) 1单元配电箱

9) 2单元配电箱

10) 3单元配电箱

11） 总负荷计算
（1） AP1

（2） AP2

（七）设备选型
1.断路器的选择
断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kv以上的称为高压电器。低压断路器又称为自动开关，俗称“空气开关“也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保。当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合
本工程所有设备均采用ABB的产品。根据以上负荷计算，设备选型如下：
1．用户配电箱内断路器的选择
1）照明回路断路器选DPN-16A。
2）插座回路断路器选DPN-16A+Vigi30mA/t≤0.1s。
2.风机房配电箱内断路器的选择
1）排烟风机回路断路器选C65N-D40A/3P。
2）排风回路断路器选C65N-D10A/3P。
3．井道配电箱内断路器的选择
1）机房照明回路断路器选C65N-C16A/2P。
2）机房插座回路断路器选C65N-C16A/2P+Vigi30mA/t≤0.1s。
3）井道照明回路断路器选C65N-C16A/2P。
4）机房插座回路断路器选C65N-C16A/2P+Vigi30mA/t≤0.1s。
5）电梯控制箱回路断路器选NSE100N/4P/ELA+Vigi1000mA/t≤0.1s。
4．公共配电箱内断路器选C65-C16/2P。
5.单元配电箱内断路器选NS160-TM/4P。
6.总配电箱内断路器选NS400N-200A/4P。
2.隔离开关的选择
隔离开关配置在主接线上，保证了线路及设备检修时形成明显的断口与带电部分隔离，由于隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上短路器，停电则于上述相反。
1.井道配电箱隔离开关选FB-80A/3P。
2.风机房配电箱隔离开关选FB-40A/3P。
3.公共配电箱隔离开关选FB-50A/3P。
4.水泵挑眼方配电箱隔离开关选FB-32A/3P。
3.线缆的选择
1、视频线 摄像机到监控主机距离≤200米，用RG59（128编）视频线。摄像机到监控主机距离＞200米，用SYV75-5视频线。2、云台控制线 云台与控制器距离≤100米，用PVV6×0.5护套线。云台与控制器＞100米，用RVV6×0.75护套线。3、镜头控制线 采用RVV4×0.5护套线。4、解码器通讯线 应采用RVV2×1屏蔽双绞线。5、摄像机电源线 若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m铜芯双塑线作电源主线
1．室内导线选BV-3×10.0-PVC32。
2．单元配电箱到终端箱导线选BV-4×10.0+1×5.0-PVC32。
3．总配电箱到单元配电箱电缆选YJV-4×50+1×25-SC70。
4．进线电缆选YJV22-4×120-SC100。
4.配电箱的选择
便于管理，当发生电器故障时有利于检修。配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
　配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
1.用户终端箱选ACM08FNBES。
2.配电箱选MLRB4（梅兰日兰）。
3.换热站配电箱选MLRB4（梅兰日兰）。
4.单元配电箱选SDB-FB518MS。
5.车库总配电箱选SDB-FB512MS。
四 防雷接地系统设计
（一）建筑物防雷等级确定
建筑物的防雷设计，应认真调查地质、地貌、气象、环境等条件和雷电活动规律，以及被保护物的特点等，因地制宜地采取防雷措施，做到安全可靠、技术先进、经济合理。
本建筑位于长春市，其建筑物长52.80m，宽13.00m，高30.80m，当地平均雷暴日为36.6d/a。
1.本建筑物年预计雷击次数应按下式确定
N=kNgAe
式中N----建筑物预计雷击次数，次/a；
k----校正系数，在一般情况下取1，在下列情况下取相应值：位于旷野孤立的建筑物取2；金属屋面的砖木结构建筑物取1.7；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水漏处、土山顶部、山谷风口处的建筑物，及特别潮湿的建筑物取1.5；
Ng----建筑物所处地区雷击大地的年平均密度，次/（km2*a）；
Ae----与建筑物截收相同雷击次数的等效面积，km2。
2.雷击大地的年平均密度应按下式确定
Ng=0.024Td1.3
式中Td----年平均雷暴日，根据当地气象台、站资料确定，d/a。
3.建筑物等效面积Ae应为其实际面积向外扩大后的面积。建筑物高度小于100米时，其每边的扩大宽度的等效面积应按下式计算确定

式中 D----建筑物每边的扩大宽度，m;
L、W、H----分别为建筑物的长宽高，m;
在本工程中
L=52.80m
W=13.00m
H=30.80m
k=1
Td=36.6d/a

次/a.

本工程属于三类防雷建筑。

图4-1建筑物的等值受雷面积

等电位联结是防止间接接触电击、防雷以及保证电子设备正常工作的简单有的措施，规范GB5O054-95明确提出重视人身安全的思想。由于家庭住宅关系每个人的切身利益，这就要求电气设计首先要从供电系统上考虑用户的使用安全。TN—S系统最能满足这一要求，但由于目前低压供电系统多采用TN—C系统，作为用电者，多数情况下电源是直接引自市电或引自附近的变电所。不可能再专门引一根PE线，使其成为TN—S系统。因此可在电源人户重复接地时将N线与PE线分开，建筑物内的PE线与N线实行电气绝缘，所有不应带电部分均与PE线做电气联接。这样对住宅来讲，即采用了也完全满足要求的TN—C—S系统，PE线在正常情况下不通过电流，PE线上无电压。只有发生接地故障时才有电压，同时不应带电体通过PE线构成了等电位联结，即使出现故障电压，由于没有电位差，没有电流通过人体，因而保障了人身安全。对于防止直接触电，可采用安全型插座及加装漏电保护装置的方法，安全型插座作为防止直接触电的主保护，住户配电箱内的漏电保护装置作为后备保护。住宅中涉及人身安全的另一个重点是浴室，人体在浸湿状态下允许通过的电流为50mA，安全接触电压为25V， 因此从安全角度出发，住宅浴室（有的浴室放在卫生间内）应做局部等电位联结，在卫生间墙内或地板内暗敷25×4的镀锌扁钢与卫生间内的水管、暖气片、洗脸盆、坐便器、金属地漏、浴盆、扶手、浴巾架、浴帘杆、毛巾架及地面、墙内钢筋网做等电位联结连通。建筑物电气装置在电源进线处，还应实施总等电位联结，并采用联合接地，宜利用建筑物基础做接地装置。为有效保证人身安全住宅内应设两级漏电保护。第一级设在用户配电箱处，在插座回路上装设，目的是保护人身安全，应选用瞬时动作、动作电流30mA的漏电开关 第二级设在住宅楼总配电箱处，在总开关上装设，目的是防止接地故障引发的火灾，应选用延时动作、动作电流为300mA～500mA的漏电开关，以便与下一级保护在动作时限和动作电流上取得配台。本设计电源在总配电箱处做重复接地,与防雷接地共用接地极.卫生间设等电位端子箱进行局部等电位联结,进出建筑物的金属管道应与接地极可靠连接.做总等电位接地。本工程采用联合接地形式，要求接地电阻不大于10欧,施工后实测如不符要求,需补打人工接地极。
（二）防雷内容与设计方案
防雷内容一般可分为：防直击雷，防感应雷及防高电位入侵三个内容。就防直击雷而言，一般是在屋面易受雷击部位安装接闪器，然后通过引下线与接地电阻很小的接地装置可靠连接。目前一般利用屋面板钢筋作为避雷网，柱主钢筋作为引下线，基础钢筋作为接地装置，这是较为实用经济的作法。为了防止感应雷和高电位入侵的危害，可在电缆进出户处将绝缘子的铁脚支架可靠接地，同时安装避雷器或其它型式的过电压保护器。
按照建筑物的重要性、使用性质、发生雷击事故的可能性及后果，将建筑物的防雷等级分为三类，对于住宅来说，具体分类如下：
一类防雷建筑物：40层及以上或建筑高度超过100m的住宅建筑；
二类防雷建筑物：19层及以上或建筑高度超过50m的住宅建筑；
三类防雷建筑物：雷电活动比较弱的地区为25m以上，雷电活动强烈地区高度为15m以上，建筑群边缘地带的高度为20m 以上的建筑物。
预防雷电的方法有“抗”和“泄”两种，现阶段主要采用的方法是“泄”。防雷系统就是由三部分组成的泄电回路，即由接闪器、引下线和接地装置三部分组成。其作用是把雷电流泄人大地，避免直接雷击造成机械破坏、电磁力破坏或热效应破坏。对于不同防雷等级的建筑物，在进行防雷设计时，对防雷系统的三部分要求是不同的。对于第一类防雷建筑物，必须采取全面的保护措施，以防直击雷和雷电波沿着管线侵入所引起的破坏性后果。对于防止直击雷，可在建筑物顶部安装架空避雷网或避雷针。避雷网的网格尺寸不应大于5m×5m或4m×6m。独立的避雷针、架空避雷线或架空避雷网应有独立的接地装置，每一引下线的冲击接地电阻不宜大于10R。为防雷电感应，建筑物内的设备、管道、构架、电缆金属外皮、钢屋架、钢窗等较大金属物和突出屋面的排放管、风管等金属物，均应接到防雷电感应装置上。金属屋面周边每隔18 m-24 m采用引下线接地一次。现场浇制的或由预制构件组成的钢筋混凝土屋面，其钢筋宜焊接成闭合回路，并应每隔18m～24 m采用引下线接地一次。当建筑物太高或其它原因难以装设独立避雷针、架空避雷针时，可将避雷针或网格不大于5m×5m或4m×6m的避雷网或其混合组成的接闪器直接装在建筑物上，避雷网应沿屋角、屋脊、屋檐等易受雷击的部位敷设。建筑物应装设均压环，环间垂直距离均应连到环上。均压环可利用电气设备的接地干线环路。第二类防雷建筑物的防雷措施，宜采用装设在建筑物上的避雷网（带）应沿屋角、屋脊、屋檐等易受雷击的部位敷设，并应在整个屋面组成不大于lOm×10m或12 m×8m的网格。所有避雷针应采取避雷带相互连接。引下线不应少于两根并应沿建筑物四周均匀或对称布置，其间距不应大于18m。仅当利用建筑物四周的钢筋或柱子钢筋作为引下线时，可按安跨度设引下线，但引下线的平均距离不应大于18m，每根引下线的冲击接地电阻不应大于10R。接地装置宜围绕建筑物敷设成环形接地体。当利用基础内的钢筋网为接地体时，应在周围地面以下距地面不小于0.5m，每根引下线所连接的钢筋表面积总和应符合下表达式的要求：
S≥4.24KcZ（式中：
S—钢筋表面积总和，单位m2）；
Kc—分流系数，单根引下线为1，两根引下线及接闪器不成闭合环的多根引下线应为0.66，接闪器成闭合环或网装的多根引下线应为0.44）。第三类防雷建筑物的防雷措施，宜采用装设在建筑物上的避雷网（带）或避雷针或由这两种混合组成的接闪器。避雷网（带）应沿屋角、屋脊、屋檐等易受雷击的部位敷设，并应在整个屋面组成不大于20×20m或24mx16m 的网格。平屋面的建筑物，当其宽度不大于20m时，可仅沿周边敷设一圈避雷带。建筑物宜利用钢筋混凝土屋面板、梁、柱和基础的钢筋作为接闪器、引下线和接地装置，利用基础内钢筋作为接地体时，埋设在周围地面以下距地面不小于0.5m。本建筑物为三类防雷建筑,采用φ10镀锌园钢作避雷带,利用构造柱内四根主筋做防雷引下线,要求钢筋必须焊接。

总 结

一学期的毕业实习和毕业设计马上就要结束，通过这一段的实习、毕业设计的学习使我在总结三年专业知识的同时更加巩固了这些知识。并在知识的广度和深度上有所提高。使许多设计思想上从感性认识阶段上升到了理性认识阶段，培养了专业业务能力，锻炼了实践工作水平，为毕业之后的工作打下了一个良好的基础。
我的毕业设计的课题是住宅小区配电设计。通过这次毕业设计我重新复习了大学期间所学的专业知识，大大的开拓了知识视野，懂得了怎样把知识与实践相结合。在设计过程中，遇到不懂得问题，我们能够积极的讨论，认真的研究，直到把问题解决。同时，我也查阅了大量的专业书籍，在查阅与学习的过程中使我的专业知识面得到了拓宽，对建筑电气的前沿知识也有了一定的了解，而且能够读懂一般的电气施工图，培养了对施工现场的运用能力。此外，不仅掌握了电气施工设计的方法，而且也提高了看图和计算机的运用能力，对我此次的毕业设计和专业知识的扩充和积累起到了重要的作用。
由于设计时间以及本人目前的能力水平有限，本次设计中难免有疏漏和错误之处，敬请各位老师批评指正。
