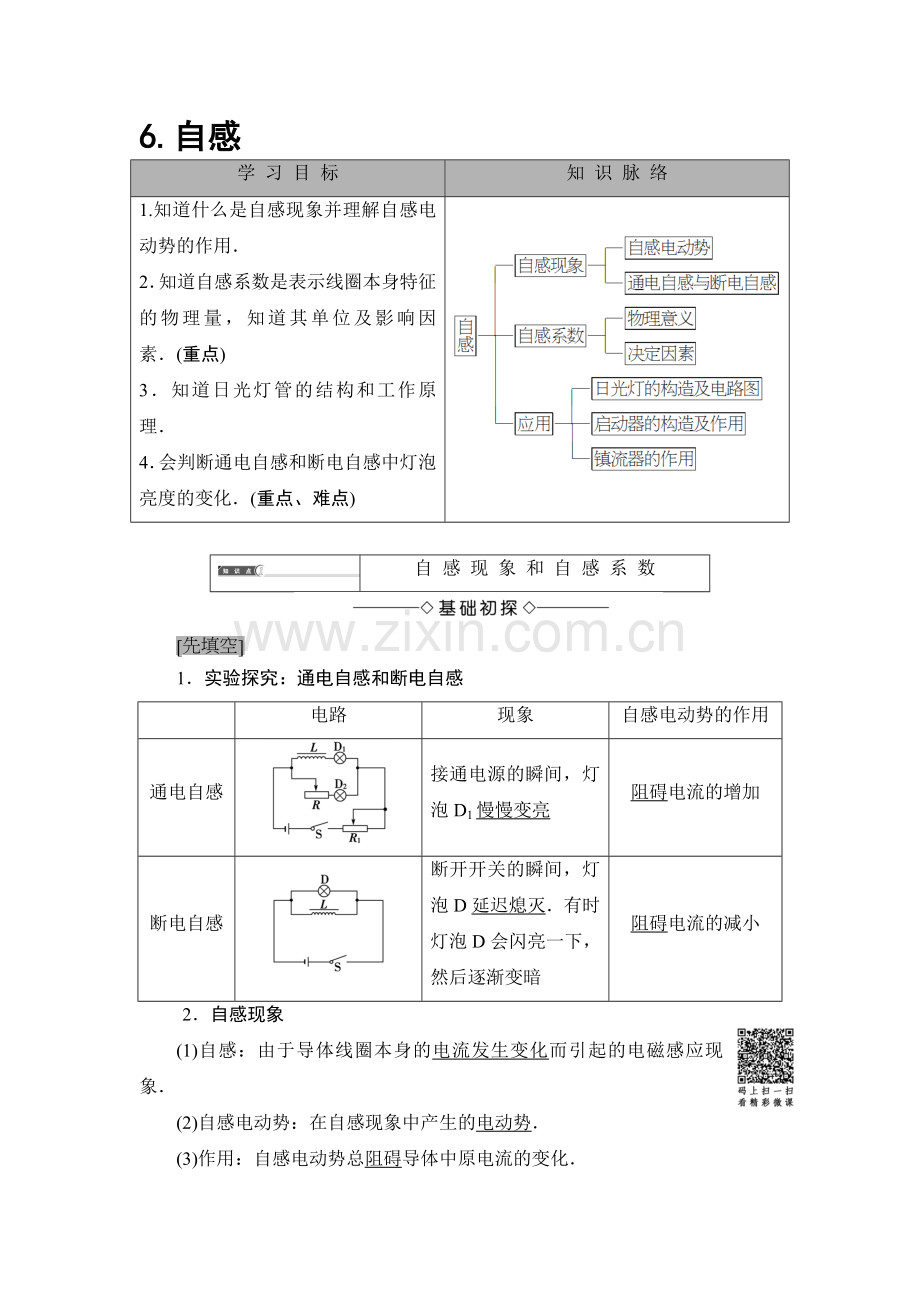

6.自感
学 习 目 标
知 识 脉 络
1.知道什么是自感现象并理解自感电动势的作用．
2．知道自感系数是表示线圈本身特征的物理量，知道其单位及影响因素．(重点)
3．知道日光灯管的结构和工作原理．
4．会判断通电自感和断电自感中灯泡亮度的变化．(重点、难点)

自 感 现 象 和 自 感 系 数

1．实验探究：通电自感和断电自感

电路
现象
自感电动势的作用
通电自感

接通电源的瞬间，灯泡D1慢慢变亮
阻碍电流的增加
断电自感

断开开关的瞬间，灯泡D延迟熄灭．有时灯泡D会闪亮一下，然后逐渐变暗
阻碍电流的减小
2．自感现象
(1)自感：由于导体线圈本身的电流发生变化而引起的电磁感应现象．
(2)自感电动势：在自感现象中产生的电动势．
(3)作用：自感电动势总阻碍导体中原电流的变化．
3．自感系数
(1)自感电动势表达式：EL＝L，其中L为线圈的自感系数，简称自感或电感．
(2)自感系数

(1)自感电动势总是阻碍导体中原电流的变化．(√)
(2)自感电动势的方向一定与原电流的方向相反．(×)
(3)通过线圈的电流增大的越来越快，则自感系数变大．(×)

1．自感现象是否属于电磁感应现象，是否遵守楞次定律和法拉第电磁感应定律？
【提示】　自感现象属于电磁感应现象，同样遵守楞次定律和法拉第电磁感应定律．
2．大城市的无轨电车在行驶的过程中，由于车身颠簸，有可能使车顶上的电弓瞬间脱离电网线，这时可以看到电火花闪现．请说说电火花产生的原因是什么？
【提示】　电弓脱离电网线的瞬间电流减小，所产生的自感电动势很大，在电弓与电网线的空隙产生电火花．

探讨：如图1­6­1所示，在演示断电自感实验时，有时灯泡D会闪亮一下，然后逐渐熄灭，你能说出是什么原因导致的吗？

图1­6­1
【提示】　若线圈L的阻值RL小于灯泡阻值R0时，断电前稳定状态下电流IL＞ID.断电后L与D构成回路，断电瞬间由于自感现象，IL将延迟减弱，则流过灯泡D的电流为IL大于原电流，所以会使灯泡闪亮一下后再逐渐熄灭．

1．对自感电动势的理解
(1)产生原因
通过线圈的电流发生变化，导致穿过线圈的磁通量发生变化，因而在原线圈上产生感应电动势．
(2)自感电动势的方向
当原电流增大时，自感电动势的方向与原电流方向相反；当原电流减小时，自感电动势方向与原电流方向相同(即：增反减同)．
(3)自感电动势的作用
阻碍原电流的变化，而不是阻止，原电流仍在变化，只是使原电流的变化时间变长，即总是起着推迟电流变化的作用．
2．对电感线圈阻碍作用的理解
(1)若电路中的电流正在改变，电感线圈会产生自感电动势阻碍电路中电流的变化，使得通过电感线圈的电流不能突变．
(2)若电路中的电流是稳定的，电感线圈相当于一段导线，其阻碍作用是由绕制线圈的导线的电阻引起的．
3．自感现象的分析思路

↓

↓
分析阻碍的结果：电流增大时，由于自感电动势的作用，线圈中电流逐渐增大，与线圈串联的元件中的电流也逐渐增大；电流减小时，由于自感电动势的作用，线圈中电流逐渐减小，与线圈串联的元件中的电流也逐渐减小

1．(多选)如图1­6­2所示的电路中，电源电动势为E，内阻r不能忽略．R1和R2是两个定值电阻，L是一个自感系数较大的线圈．开关S原来是断开的，从闭合开关S到电路中电流达到稳定为止的时间内，通过R1的电流I1和通过R2的电流I2的变化情况是(　　)
【导学号：46042051】

图1­6­2
A．I1开始较大而后逐渐变小
B．I1开始很小而后逐渐变大
C．I2开始很小而后逐渐变大
D．I2开始较大而后逐渐变小
【解析】　闭合开关S时，由于L是一个自感系数较大的线圈，产生反向的自感电动势阻碍电流的变化，所以开始I2很小，随着电流达到稳定，自感作用减小，I2开始逐渐变大．闭合开关S时，由于线圈阻碍作用很大，路端电压较大，随着自感作用减小，路端电压减小，所以R1上的电压逐渐减小，电流逐渐减小，故A、C正确．
【答案】　AC
2．如图1­6­3所示，线圈L的电阻和电源内阻都很小，可忽略不计，电路中两个电阻的阻值均为R，开始时开关S断开，此时电路中电流为I0.现将开关S闭合，线圈L中有自感电动势产生，下列说法中正确的是(　　)

图1­6­3
A．由于自感电动势有阻碍电流的作用，电路中电流最终由I0减小到零
B．由于自感电动势有阻碍电流的作用，电路中电流最终小于I0
C．由于自感电动势有阻碍电流的作用，电路中电流将保持I0不变
D．自感电动势有阻碍电流增大的作用，但电路中电流最终还要增大到2I0
【解析】　当开关S闭合时，通过线圈的电流增大，在线圈中产生自感电动势，自感电动势阻碍电流的增大，但“阻碍”不是“阻止”，“阻碍”实质上是“延缓”，电路中的电流不会立刻变为2I0，但最终仍会增大到2I0.选项D正确．
【答案】　D
3．(多选)图1­6­4甲、乙电路中，电阻R和自感线圈L的电阻都很小，接通S，使电路达到稳定，灯泡A发光，则下列说法中正确的是(　　)
【导学号：46042052】

甲　　　　　　　　　　　乙
图1­6­4
A．在电路甲中，断开S，A将渐渐变暗
B．在电路甲中，断开S，A将先变得更亮，然后渐渐变暗
C．在电路乙中，断开S，A将渐渐变暗
D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗
【解析】　电阻R和自感线圈L的电阻都很小，图甲中，闭合S时，IL<IR，断开S后，IR＝0，由于自感线圈的存在，阻碍灯泡中的电流IL变小，但IL仍继续变小，并通过R形成回路，所以甲图中灯泡是渐渐变暗．图乙中，同理IL′>IR′，断开S后，通过灯泡的电流在IL′的基础上变小，所以乙图中灯泡会突然亮一下，然后渐渐变暗．
【答案】　AD

通、断电自感中灯泡亮度变化问题

与线圈串联的灯泡
与线圈并联的灯泡
电路图

通电时
电流逐渐增大，灯泡逐渐变亮
灯泡立即变亮(自感线圈电阻不可忽略)
断电时
电流逐渐减小，灯泡逐渐变暗，电流方向不变
电路中稳态电流为I1、I2
(1)若I2≤I1，灯泡逐渐变暗
(2)若I2>I1，灯泡闪亮后逐渐变暗，两种情况灯泡电流方向均改变

自 感 的 典 型 应 用 ——日 光 灯

1．日光灯的构造及电路图
日光灯由灯管、灯丝、镇流器和启动器组成，灯管中充有微量的惰性气体和稀薄的汞蒸气，镇流器、灯丝和启动器的电路是串联的．
电路图如图1­6­5所示．

图1­6­5
2．启动器的构造及作用
启动器是一个充有氖气的小玻璃泡，里面有两个电极，一个是固定不动的静触片，另一个是双金属片制成的U型动触片．启动器的作用是在开关闭合后，使电路短暂接通再将电路断开，相当于一个自动开关．
3．镇流器的作用
在启动器短暂接通电路再将电路断开的瞬间，镇流器中的电流急剧减小，产生很高的自感电动势：这个自感电动势的方向与原来电源的电压方向相同，它们合在一起，形成一个瞬时高电压，加在灯管两端，使灯管中的气体放电，于是日光灯管成为电流的通路，开始发光．
日光灯正常发光时，镇流器在电路中起着降压限流作用，保证日光灯的正常工作．

(1)日光灯正常发光后，拿掉启动器，日光灯将熄灭．(×)
(2)日光灯正常工作时，镇流器起降压限流的作用．(√)
(3)日光灯启动时，镇流器产生瞬时高压，从而使灯管中的气体放电，开始发光．(√)

有一次，小飞拿掉家里拉线开关的盒盖，关掉日光灯，看到了开关上有电火花产生，小飞感到迷惑．
请思考：开关上产生电火花的原因是什么？
【提示】　日光灯正常工作时，有电流通过镇流器的线圈，当断开开关时，镇流器中电流迅速减少，产生较大的自感电动势，故在断开开关时，两极间产生了一个瞬时高压，击穿空气，放电产生火花．

如图1­6­6所示是日光灯的电路图．日光灯主要由灯管、镇流器、启动器组成．关于启动器和镇流器思考下列问题：

图1­6­6
探讨1：日光灯正常发光后，启动器的作用如何？
【提示】　没有作用，此时取下启动器，日光灯仍能正常工作．
探讨2：日光灯正常发光后，镇流器的作用如何？
【提示】　此时镇流器起降压限流作用，否则灯管被烧坏．

1．对启动器工作原理的认识
启动器主要由电容器和玻璃泡组成，电容器与玻璃泡并联．玻璃泡内构造如图1­6­7所示．玻璃泡内充有氖气，泡内装有两个金属片，一个是固定不动的静触片，另一个是由双金属片制成的U形动触片，动、静触片之间留有小缝隙，形成两个电极．

图1­6­7
启动器的主要作用是在开关闭合后，利用氖管的辉光放电，通过动、静触片的接通和断开过程，使镇流器产生瞬时高电压．
2．镇流器的作用
(1)启动时：由于镇流器的自感作用，镇流器能够产生一个高出电源电压很多的瞬时电压，使日光灯内的气体导电而被点燃．
(2)启动后：因为日光灯的电阻变得很小，只允许通过不大的电流，否则就会将灯管烧毁，这时加在灯管两端的电压(约几十伏特)低于电源电压，这也是通过镇流器的自感作用来实现的．此时，镇流器的作用是“降压限流”．
3．日光灯管的发光原理
日光灯发光利用了自激放电中的辉光放电．在日光灯管中充有稀薄气体，开关闭合后，灯丝预热发出电子．与此同时，启动器中的氖气放电发出辉光，使动、静触片接触又分离，镇流器产生瞬时高电压，与电源电压一起加在灯管两端，在灯管两极间形成一个强电场．电子在强电场作用下获得较大的动能，电子跟中性气体分子碰撞发生电离，电离后的气体开始导电，日光灯开始发光．可见，日光灯发光需要两个条件：灯丝预热发出电子和瞬时高压．

4．日光灯镇流器的作用有(　　)
【导学号：46042053】
A．启动器动、静触片接触时，镇流器产生瞬时高压
B．正常工作时，镇流器降压限流保证日灯光正常工作
C．正常工作时，使日光灯管两端的电压稳定在220 V
D．正常工作时，不准电流通过日光灯管
【解析】　当启动器的动、静触片分离电路断开时，镇流器能产生瞬时高压，和电源电压一起加在灯管两端，使灯管中的气体导电，日光灯开始发光；在日光灯正常发光时，由于交变电流通过镇流器的线圈，线圈中产生自感电动势，总是阻碍电流的变化，起着降压限流的作用，保证日光灯的正常工作．
【答案】　B
5．人类生活中对能源的可持续利用可以通过节能方式体现，日光灯是最常用的节能照明工具，它的主要构成有灯管、镇流器、启动器．启动器的构造如图1­6­8所示，为了便于日光灯工作，常在启动器两端并上一个纸质电容器C.现有一盏日光灯总是出现灯管两端亮而中间不亮，经检查，灯管是好的，电源电压正常，镇流器无故障，其原因可能是(　　)

图1­6­8
A．启动器两脚A、B与启动器座接触不良
B．电容器C断路
C．电容器C被击穿而短路
D．镇流器自感系数L太大
【解析】　由题意知镇流器无故障，故D项错误；日光灯管两端亮而中间不亮，说明灯管两端的灯丝处于通电状态，即启动器接通，但不能自动断开，说明电容器C短路了，选C.
【答案】　C
6．若将图1­6­9甲中启动器换为开关S1，并给镇流器并联一个开关S2，如图乙所示，则下列叙述正确的是(　　)
【导学号：46042054】

图1­6­9
A．只把S3接通，日光灯就能正常发光
B．把S3、S1接通后，S2不接通，日光灯就能正常发光
C．S2不接通，接通S3、S1后，再断开S1，日光灯就能正常发光
D．当日光灯正常发光后，再接通S2，日光灯仍能正常发光
【解析】　一般日光灯启动时瞬间把电源、灯丝、镇流器接通，然后自动断开，靠镇流器产生瞬时高压，使灯管内气体导电，所以启动时既要使乙图中S3闭合，又需使S1瞬间闭合再断开，A、B错，C对；正常工作时镇流器起降压限流作用，若把乙图中S2闭合，则镇流器失去作用，日光灯不能正常工作，D错．
【答案】　C
