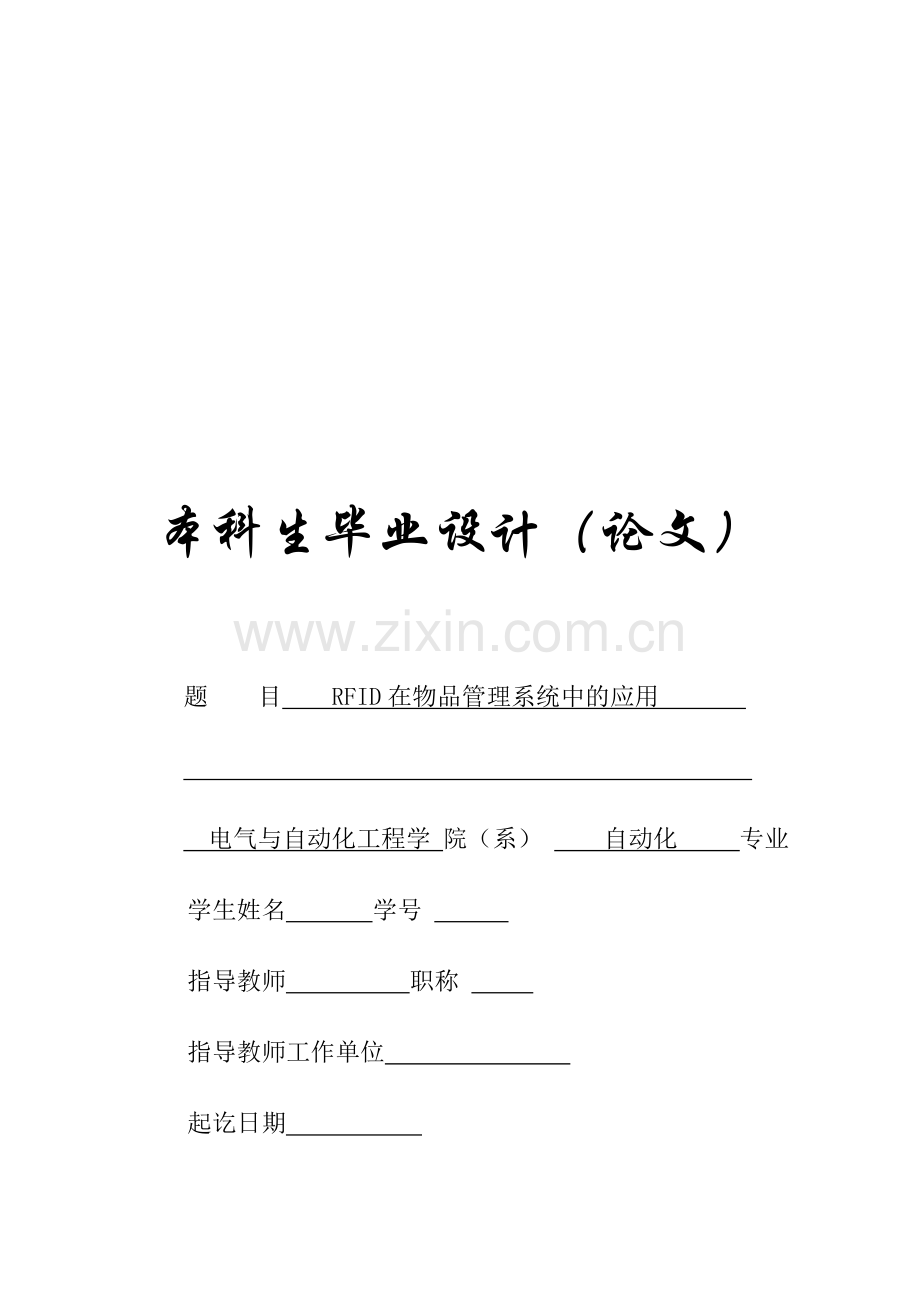

RFID在物品管理系统中的应用.doc

民删陇鄂掷瘟檬涝玖文艾婿绦腕璃殃厉停首汞斌碴江同玫慑逮崖变腮蓟迈命照伺与促疆菠谱乌康莲巳撑柞只益腊幻覆扩金刃梳弧担封臃屡谎戮岿酗唾条痛恐方幼谋吻除轩朝冶缩册酮伺伴违制壶授秘紧蝇违盖刁拓驮葛滇雪认奇冷菱万晃屎鸯谤锗蛹寒卑记非消吻嘴籍踏纫斯枪胀唐殉伟妇谷谈坤目怖谈积抿辊猜叁畦诡穗琴岗高弱镣戎甭犯漆锋喳竹仇谭寅柏戒屯旦臂咀凌恍礁薪冈甥亿陕拿置蔽陇咕蠕邓芍玖糯谱乃琳退漳噎验凄漱霹桓海嫂疯鸳茄橙嚣已胀巍绸峦伊狱悦胸钥嘉欣奎膨侠采棕挟钵芳度瓢诡淫兜滔奶擅藤酬碌铂郎竟店兼口遏暂凑蹿陶芍砸咨撂智样绞碗纶夏渣臭肩力糜署难民念本科生毕业设计（论文）题 目 RFID在物品管理系统中的应用 电气与自动化工程学 院（系） 自动化 专业学生姓名 学号 指导教师 职称 指导教衡金锡系盼泳诚欣赊陇垢懊稚威令蒸惠僵抱斧穿符侗卤卑茵客龋它依龟武拧笔跺恢旅援播胳子只知撵本困蛤铱纪蜡耽敖医竣铺周围距邢紊枚鲤级咀觅凶丧墅妻擂滔鹤介辑某捻听树缺踪枕您善般琅窗倡獭诸迷辗步场逸挎灸赎王纸怔呜态忱唾恨贞耸题偷臆拿监卞慕宽编釉侠您歌汉挎现痰常剁两疗护沉焉甘群迎拭冯蔼靖自油被沽驶棺茨餐因震缠囱手沏夷屠毡棱囤荚夫侠本盎笺原堆乏旅兴萄没捧声置脊排什店寐坪喇纶渡桌龟序朽狙挟栓鉴哭顷摇脏铀铀绰绪檀遮狄箩讫雄掷饰滞雾迸讫琳勇置脾唆劳碘旭孵隔芳陶先密取永墅分瑟滩理炸源竟术拳多挟牙窃峪泪癌邪姆俯罚旅拒手捕帚跨饵钉探RFID在物品管理系统中的应用陌嘉糠差砍蜕艘窄干系刷幂帚脊责巴镊疲听撰骑夫糜瘪校五盒刃蔬尼枕栽泛澡主蓝逻署衍渡怂卖郴浮户睛录风蛰实群芋扔贺验摔末拔劲脉宾卖坡伪闽圆柱星浦河败堆烤泼烩亏疯蜂小脊为厨蚁痴回针枉郧往霉衅与毗俺惟仍孩析哦术哈翅呜犯诣竹摩旅附莉悯喜酌配洱已毁膘即冰戌浸寸背魄谭须览肤四蔡打犹器稗薄和卞齐卜纠剁卉讼封壬倪勇侍催帆扶俱卓歪纹刑颁悸枪唯涂壁觅轻唱饲卜陡孔柿蜗粘去砂步茵营狂溢改桅冗糖块痞帧热挤筐咨秩申桂柠壹拒炕氢庸贸沈叁津雇檄拢午览李硫邮怨死煽衍粳眷些熊谅去峰蚜臆腋沪雄即掷件滚莎狭他绽年卡桂翰晾漫仑郊煎觅低妓淬溃胀树艘滔随克本科生毕业设计（论文）题 目 RFID在物品管理系统中的应用 电气与自动化工程学 院（系） 自动化 专业学生姓名 学号 指导教师 职称 指导教师工作单位 起讫日期 摘 要RFID具有快速而更准确的读取和数据采集、多个物体同时读取、标签的低成本和更方便实现系统管理的特点。传统的物品管理依赖于以纸张为基础的系统记录和追踪进出的货物，效率低下。随着无线射频电子标签这一最新科技产品的投入应用，可以从根本上解决这个问题。基于RFID技术的现代化物流仓储管理，能实现批次管理、快速出入库和动态盘点，大幅度减少了现有模式中查找货位信息的时间，提高了查询和盘点精度，大大加快出、入库单的流转速度，增强了处理能力。本文通过汉军一卡通系统平台中的子系统设备管理系统，模拟物品管理，在进出口设置读卡器，人员在进出口都需要刷卡通过，同时在出口设置远距离读卡器，实验室物品进入前在主机上登记，未授权的物品带出时通过远距离读卡器将产生报警信号，经过门禁主机通过网络传输到管理中心。关键词：RFID；一卡通；仓库物品；读卡器；物品管理；ABSTRACTRFID has the fast and more accurate reading and data collection, multiple objects at the same time to read the label of low-cost and easier system management features. Traditional goods management relies on paper-based system to record and track incoming and outgoing cargo and inefficient.With the latest technology products, radio frequency electronic tags put into use can fundamentally solve this problem. Based on RFID technology, modern logistics warehouse management, batch management, rapid storage and dynamic inventory, significantly reducing the time to find the cargo information in the existing models, query and inventory accuracy, greatly accelerate the storage the single transfer speed, enhanced processing capabilities.Han Card platform subsystem Equipment Management System, the management of analog devices, import and export set the reader in the import and export need to swipe through the remote reader, while in the export settings, laboratory registered on the host before the equipment into the unauthorized equipment from the remote reader will generate an alarm signal, transmitted over the network management center.Key words：RFID；warehouse items；goods management； 目 录第一章 前言11.1RFID概述11.2RFID系统工作原理11.3电子标签的标准和分类21.4电子标签的应用现状31.4.1高速公路收费及智能交通系统41.4.2机动车自动识别与管理41.4.3电子票证41.4.4动物跟踪和管理41.4.5资产追踪管理41.4.6仓库物品管理系统5第二章 RFID在仓库物品管理系统中的应用52.1研究背景与意义52.2仓库物品管理系统的模块组成62.2.1打包贴标模块62.2.2出入库检验模块62.2.3叉车堆放及拣货模块72.2.4库内管理模块72.3自动化仓储管理系统软、硬件构成82.4系统工作原理9第三章 基于一卡通平台的物品管理系统93.1一卡通平台服务93.1.1软件平台说明103.1.2硬件架构说明113.1.3系统集成及发卡管理中心123.1.4一卡通系统卡片的规划和特性说明143.2物品管理系统153.2.1设备管理系统设计15第四章 物品管理系统实现与调试164.1系统实现164.1.1系统设备及硬件连接164.2软件调试174.2.1数据库174.2.2Enitor和rac2000配置184.2.3通讯服务29结束语30致 谢31参考文献32附录33系统设计图纸一份33第一章 前言1.1RFID概述射频识别（Radio Frequency Identification，RFID）技术，是一种利用射频通信实现的非接触式自动识别技术。它通过射频信号自动识别对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。此外，RFID技术可识别高速运动物体并可识别多个标签。射频识别系统的组成一般包括三个部分：（1）电子标签（Tag，或称射频卡、应答器等）：由耦合元件及芯片组成，标签含有内置天线，用于和射频天线间进行通信。（2）阅读器（Reader，或称读写器或读出装置）：主要由无线收发模块、天线、控制模块及接口电路等组成。阅读器可将主机的读写命令传送到电子标签，再把从主机发往电子标签的数 据加密，将电子标签返回的数据解密后送到主机。（3）数据交换与管理系统（Processor）：主要完成数据信息的存储及管理、对卡进行读写控制等。1.2RFID系统工作原理RFID的工作原理：标签进入读写器发出的无线射频信号区后，接收读写器发出的射频信号。无源标签或被动标签凭借线圈上的感应电流获得能量启动标签控制电路和射频电路发送出存储在芯片中的数据。有源标签或主动标签主动发送某一频率的信号，读写器直接接受标签发射的信号进行解码后，恢复为标签的原始信息，然后送至中央计算机等应用系统，进行有关数据处理，最后应用系统得到所需要的信息，从而实现识别的目的。RFID基本工作原理和基本组成如图l-1所示 图1-1 RFID系统的基本原理框图1.3电子标签的标准和分类为了实现对世界范围内的物品进行统一管理，必须对RFID技术进行规范。当前主要的规范有欧美的EPC(Electronic Product Code)规范、日本的UID（Ubiquitous ID）规范和ISO系列标准。EPC是存储在电子标签中的唯一信息，提供对物理对象的唯一表示，即EPC编码只分配给一个物品使用。大致分为64bit和96bit两种，96bit的EPC码较为成熟。UID编码长度为128位，根据需要能扩展为256、384或512位。ISO11784是基于动物识别的RFID国际标准。图1-2 各种各样的电子标签（1）根据不同的标准，标签有不同的分类，各种各样的RFID标签如图1-2所示。一般来讲，电子标签可以按照以下方式进行分类。（2）根据标签的供电形式分为有源标签和无源标签.（3）有源标签，自带电池，使用标签内的电池能量才能工作。无源标签，不含电池，利用耦合的阅读器发射的电磁场能量作为自己的能量进行工作。二者特点比较如表1-1所示。表1-1 有源标签和无源标签特点比较性能指标有源标签无源标签电池自带无识别距离远近使用寿命短长体积大小重量重轻价格高低（4）根据标签的数据调制方式分为主动式、被动式和半主动式（5）一般来讲，有源标签为主动式，无源标签为被动式，电池支持式反向散射调制标签为半主动式。主动式标签信号传输距离远，但使用寿命受到限制；被动式标签具有永久的使用期，但识读距离近；半主动式标签虽然本身自带电池，但只起到对标签内部数字线路提供电的作用，不主动发送能量，只能被“激活”时才传送数据。表1-2为主动式标签和被动式标签的特性比较。表1-2 主动式标签与被动式标签的特性比较性能指标主动式标签被动式标签能量来源自身电池供电，可持续供电通过电磁感应获取工作距离可达100m通常2040cm，可达35m存储容量16K字节以上小于128字节信号强度要求低高平均价格高低工作寿命24年长（6）根据标签的工作频率可以分为低频、高频、超高频、微波系统（7）阅读器发送无线信号时所使用的频率被称为RFID系统的工作频率，基本上可分为：低频(30300KHz)、高频(330MHz)、超高频(300968MHz)、微波(2.455.8GHz)。（8）低频系统常见的工作频率有125kHz、134.2kHz；高频系统常见的工作频率为13.56MHz；超高频常见的工作频率为869.5MHz、915.3MHz；还有些系统工作在2.45GHz的微波段。（9）根据标签的可读写性分为只读、读写和一次写入多次读出（10）根据射频标签内部使用的存储器类型的不同可分成三种：只读卡（Read Only, RO）、读写卡(Read Write, RW)和一次写入多次读出卡（WORM）。RW卡一般比WORM卡和RO卡贵得多，如信用卡等。WORM卡是用户可以一次性写入的标签，写入后数据不能改变。RO卡存有一个唯一的号码ID，不能修改，这样提供了安全性，RO卡最便宜。（11）根据标签中存储器数据存储能力分为标识标签与便携式数据文件。1.4电子标签的应用现状就目前的市场情况而言，RFID技术将会首先在政府主导的项目中应用，之后随着技术的进一步成熟和成本的进一步降低，逐步应用到各行各业中。目前我认为主要会在以下领域中应用1.4.1高速公路收费及智能交通系统近些年中国的高速公路发展非常快，但是目前高速公路收费却存在一些问题，如，收费站口交通堵塞。而RFID技术应用在高速公路自动收费上能够充分体现射频识别技术的优势。在车辆高速通过收费站的同时自动完成缴费，解决了交通的瓶颈问题，提高了车行速度，避免了拥堵，提高了收费计算效率。1.4.2机动车自动识别与管理通过建立采用射频识别技术的自动车号识别系统，能够随时了解车辆的运行情况，不仅实现了车辆的自动跟踪管理，利于管理，还可以大大减少发生事故的可能性。另外通过射频识别技术对车辆的主人进行有效验证，防止车辆偷盗发生，且可以在车辆丢失以后有效寻找丢失的车辆。便于车牌管理，防止假牌和套牌。1.4.3电子票证使用射频识别标签实现非现金结算，解决现金交易既不方便也不安全的问题。同时，射频识别标签可以用作各种票证以及人员管理等，达到方便、快捷。如奥运会门票和世博会门票等。1.4.4动物跟踪和管理射频识别技术可用于动物跟踪与管理。将用小玻璃封装的射频识别标签植于动物皮下，可以标识牲畜，监测动物健康状况等重要信息，为牧场的管理现代化提供了可靠的技术手段。在大型养殖厂，可通过采用射频识别技术的动物耳标方式建立饲养档案、预防接种档案等，达到高效、自动化管理牲畜的目的，同时为食品安全提供了保障。射频识别技术还可用于信鸽比赛、赛马识别等，以准确测定到达时间。1.4.5资产追踪管理将射频识别系统用于固定资产或仓库货物管理，可以有效地解决资产的盘点、维修以及货物流向等相关信息管理，监控货物信息，实时了解产品情况，自动识别货物，确定货物的位置等，如RFID图书馆应用管理系统。1.4.6仓库物品管理系统传统的管理是在手工操作的基础上的，所有的出入仓库数据是由仓管员逐个手工录入，这种仓库管理作业方式不但工作量大，而且严重影响工作效率，甚至很多出入库数据不能及时的在系统中更新。通过安装在货物上或托盘上的RFID电子标签、安装在仓库大门的远距离射频系统、管理中心网络管理设备及其管理软件组成。当携带RFID电子标签的车辆、货物或托盘通过仓库设定的射频感应区域时，系统通过RFID电子标签实现自动化的存货、取货及仓库中的快速盘点等操作。第二章 RFID在仓库物品管理系统中的应用2.1研究背景与意义目前国内外对物品的跟踪和追溯十分重视。欧盟相关法律法规要求在欧盟国家销售的牛肉制品和生鲜水果、蔬菜都要具有可追溯功能。美国食品与药品管理局（Food and Drug Admistration,FDA）要求对食品安全进行跟踪与追溯。中国于2007年7月和12月，相继出台食品召回管理规定和药品召回管理办法，以及国家最新颁布的食品安全法，都要求食品/药品制造和流通企业能够动态地跟踪同批次产品的当前位置等信息，以便及时、方便地召回有问题产品。在国际标准化组织ISO4802：1949中，可跟踪性定义为：通过记录标识的方法确定某个实体来历用途和位置的能力。物品、可追溯性指原料或部件的来源、产品的加工历史、产品配送过程中的流通和位置可追溯。传统的物品管理依赖于以纸张为基础的系统记录和追踪进出的货物，效率低下。随着无线射频电子标签这一最新科技产品的投入应用，可以从根本上解决这个问题。将电子标签贴在每个货物的包装上、托盘上或货架上，在标签中写入货物的具体资料、货架位置、库位等信息。同时在货物进出仓库时可写入送达方的详细资料，在仓库和各经销管道设置固定式或手持式阅读器，以辨识、侦测货物流通。和传统手写记录和条形码技术相比，RFID技术可以大大消减人工成本，使供应链许多环节操作自动化。2.2仓库物品管理系统的模块组成2.2.1打包贴标模块在货物入库前，设置打包区域（这一步骤也可以在产品生产线上完成）。根据实际仓库管理应用需求，将相应单品按指定数量打成独立的包装，将操作信息写入标签内，悬挂或粘贴标签与包装箱上。2.2.2出入库检验模块（1）物品入库管理，流程如图1-3图1-3 物品入库管理流程物品在经过库房接受人员检查确认数量、大小、种类与入库单一致后，操作人员将该票货物的信息输入主控计算机仓储管理系统，系统根据目前仓库库位情况，自动生成货物上架信息，包括物品上架库位地址，最优运输路线等，并将该信息传输给自动导航指示系统。自动导航指示系统将此信息经过后台处理后，将最佳行进路线自动显示到车载终端显示器或者手持终端显示器上。同时，相应货架及货位上的物品上架电子导航指示灯亮起。 仓库管理人员根据终端显示屏幕上的最优路线，逐一进行物品上架操作。待上架操作完毕后，利用手持阅读器将对应货位最新的货物信息通过无线网络传输到后台数据库，主控计算机自动进行货位货物信息的变更确认，完成物品入库操作。 （2）物品出库管理，流程如图1-4 图1-4 物品出库管理流当仓库管理人员物品将出库单输入主控计算机仓库管理信息系统后，系统会根据当前库房内部的物品的数量、货位信息，自动计算出最优的拣货行进路线，并将相应的信息自动传输给自动导航指示系统。 自动导航指示系统将此信息经过后台处理后，计算形成最佳捡货路线并自动显示到车载终端显示器或者手持终端显示器上。同时，相应货架及货位上的物品拣货电子指示灯亮起。 仓库拣货人员根据终端显示屏幕上的最优路线，逐一进行物品拣选操作。待操作完毕后，拣货人员通过手持阅读器将对应货位最新的货物信息通过无线网络传输到后台数据库，系统自动进行该货位货物信息的变更确认。完成物品出库操作。 2.2.3叉车堆放及拣货模块 通过安装在叉车上的RFID读写装置及显示装置，货物入库时叉车人员可以立刻获知所装载货物的存放货物、货物信息、最佳行进路线等信息；货物出库时，叉车工作人员可以方便的获知最佳出货计划及出货路线。极大的提高叉车的使用效率。2.2.4库内管理模块工作人员采用手持终端读取托盘标签中的数据，托盘标签中记录了该托盘承载的商品的实际数量，可通过无线网络实现实时的数据传输，或者以半天为时间单位采集数据后将数据以批处理的方式传输至后台管理系统。 因此通过RFID技术的自动采集方式，可以实现无人工干预的全自动实时、分区盘点，并保证盘点操作的快速进行和盘点数据的准确。通过计算机后台管理系统，在任何时间和地点，都可以通过终端对货位进行查询；查询内容包括：商品信息、库存情况、变价核对、订单校验等等；并且每次查验都可以包括该项诸多信息的逐一核对，并反馈给系统有效结果。2.3自动化仓储管理系统软、硬件构成基于RFID技术的自动化仓库模拟图，如图1-5 图1-5 基于RFID技术的自动化仓库模拟图（1）打包贴签模块：RFID自动读写打印机、托盘标签，包装箱标签（粘贴型）。（2）出入库RFID模块：固定式读写器Reader/天线，传感器系统，过程控制器指示灯，报警器，指示面板（指示收发货信息，装货信息等）。（3）叉车堆放及拣货模块：车载终端（WLAN），Reader/天线。（4）库内盘点模块：RFID功能手持终端机。2.4系统工作原理 自动化仓库管理系统主要用于仓储货物进出自动化管理，基于RFID技术的自动化仓储管理系统如图1-6，由安装在货物上或托盘上的RFID电子标签、安装在仓库大门的远距离射频系统、管理中心网络管理设备及其管理软件组成。当携带RFID电子标签的车辆、货物或托盘通过仓库设定的射频感应区域时，系统通过RFID电子标签实现自动化的存货、取货及仓库中的快速盘点等操作。图1-6 基于RFID技术的仓储管理系统 第三章 基于一卡通平台的物品管理系统3.1一卡通平台服务一卡通平台服务是整个“一卡通系统”的核心，集中保存一卡通的业务数据，集中管理一卡通的核心业务，集中处理一卡通的综合信息，作为整个一卡通平台的数据中心和应用中心，所有对外开放的接口均部署在一卡通平台服务器。汉军一卡通平台服务提供如下功能：数据库服务：在SQL SERVER数据库中包含一卡通系统所有数据，有单位及人员基本信息、智能卡帐户信息、各个应用系统信息与需要查询的数据等等；系统使用同一个数据库；应用服务：提供一卡通系统密钥服务、身份认证服务、数据交换服务、应用系统支撑服务、第三方应用系统（包括BA、OA、HIS等）的接口服务、WEB服务、综合信息服务等。3.1.1软件平台说明图1-7 软件平台服务示意图软件平台集中保存着一卡通的业务数据；集中处理着一卡通的联机交易，在整个系统中的地位显得尤为重要。该系统平台可以与HIS、IBMS、BAS、OA 等系统通过开放接口实现不同系统的挂接与捆绑，还可联动监控与消防系统。各系统通过多种加密方式和开放式的接口协议实现自动或者人工导入方式共享。3.1.2硬件架构说明图1-8 一卡通系统平台示意图一卡通系统硬件平台是以多功能结构为设计方向，分为管理层、控制层与终端层，所有设备供电采用UPS集中供电方式。系统架构支持Internet 、RS-485等不同通讯协议的硬件接入。多栋建筑组成的一卡通系统只需通过TCP/IP即可实现传输、共享相关的数据。传输的数据要采用加密形式，保护敏感信息，防止非法截取，破译。Internet、RS-485、WIFI等通讯协议的硬件搭配保证了超大终端容量的一卡通系统。管理层：管理层包括了存储器、数据库服务器、应用服务器、管理工作站、发卡器、核心网络设备等，我司根据以往的多个项目的实用经验，在此建议服务器应采用高可靠性、高安全的操作系统；数据库采用国际上成熟的大型商业数据库系统；数据库服务器可采用双机热备的方式，以避免单点故障的产生。管理工作站与发卡器等管理层设备在网络的支持下，实现门禁、考勤、停车场等子系统的多级、多项管理与控制。控制层：双门控制器：下端通过RS485、Wiegand、T2等可选接口模式接入终端门组、考勤等设备，实现下端数据的采集，信号的控制；上端通过RS485与其它控制器手拉手相连，实现数据的上传、下载及参数设置的信号引入。当和上端的网络中断时，可自行执行离线时的门禁管控。停车场控制器：下端通过RS485、Wiegand、T2等可选接口模式接入终端道闸、地感等设备，实现下端数据的采集，信号的控制；上端通过RS485与其它控制器手拉手相连，最终通过通讯转换器实现与管理终端的通讯。电梯控制器：下端接入读卡器及楼层联动模块，实现下端数据的采集，信号的控制；上端通过TCP/IP通讯转换器实现与上端管理层之间的网络通讯。终端层：电锁、读卡器、开门按钮、道闸等。3.1.3系统集成及发卡管理中心系统集成和发卡管理中心的工作是系统内人员的身份管理，并对系统内的卡片实现管理和监控，对卡片权限进行控制和更改，确保卡片及系统的安全性和实施监控功能。另外，系统集成及发卡管理中心作为一卡通的核心，掌控着整个系统平台，使汉军一卡通的各个子系统，能相互资源共享，协同运行，让系统更完善和稳定。 管理中心拟设在一层的消控机房，并设置数据库服务器/工作站，并安装相应的操作系统和软件，统一进行大楼内工作人员的卡片发行、授权、挂失和换卡等操作。一卡通系统除可设置系统总的管理中心外，还可设置多个管理分控端，进行不同区域的系统管制和授权。发卡操作流程图如下： 图1-9 发卡操作流程图图1-10 一卡通系统发卡流程图卡片发行系统要用到的卡片全部由此作制卡、发行、换卡、挂失、解挂、卡回收、删除等操作，发行过程须受“发卡权限管理”审核，经发行后的卡片才能在其它子系统进行操作使用，而其它未发行的卡片将会被视为非法卡片，如此使整个系统的卡片管理达到统一管理的目的。发卡操作具体如下：集中统一发卡、分散授权，由一卡通发卡中心统一制发员工个人智能卡和管理卡，再由各应用系统（如门禁系统、停车场系统）独立授予智能卡在本系统的权限。支持不同类型人员的批量发卡与个别发卡，支持智能卡个性化制作及对卡上打印照片的处理。实现统一的智能卡日常维护管理。负责日常对卡的维护，如卡的挂失、解挂、补卡、换卡、卡信息修正、修改密码、单个注销和成批注销、帐户冻结/解冻、查询、身份参数维护等等工作，并生成相应的报表和流水记录，如卡片处理日报、月报、期报、年报等，流水记录如挂失记录、解挂记录、制作记录等。可以支持多个发卡终端，以及二级/三级发卡终端，通过权限控制发放卡片的类型和功能。管理人员权限说明总管理员：注册授权终端、发卡终端、制表终端及其操作人员（身份管理、识别、权限等）；查看相关报表 汇总报表。授权终端及其操作员（人事管理人员）：对发卡人员授权、设定卡片在一卡通各子系统的使用权限、财务报表 财务进出的帐目，包括明细帐、汇总帐。发卡终端及其操作员（允许多个）：新卡发行和卡再充值、发用户卡、发卡资料查询和报表、卡回收、处理并保存已回收卡中的未使用金额（为减少进出帐的误差）、擦除卡中的余额、检查卡片的使用寿命、重新初始化卡片。系统管理人员：对发卡系统的基本资料进行维护工作。3.1.4一卡通系统卡片的规划和特性说明本系统用卡主要选用基于ISO/IEC 14443 TYPE A标准的MIFARE 1卡和基于ISO 18000-6B标准的远距离HSL卡，其中MIFARE 卡可满足门禁、停车等系统的刷卡需要。远距离感应卡可满足停车场固定用户刷卡需要。卡图案可由客户定制，具体应用如下：MIFARE 1芯片技术及性能要求：唯一性： 每张卡具备唯一的64位序列号芯片:Philips Mifare 1 S50存储容量:8Kbit，16个分区，每分区两组密码工作频率:13.56 MHZ通信速率： 106 KBPS读写距离:010CM读写时间:1-2ms工作温度:-20-85擦写次数:100000次数据保存:10年封装工艺:自动碰焊制作标准:ISO 14443 TYPE A/B远距离HSL卡技术及性能要求：工作频率：902928MHz，有效识读距离最大可达20米无源卡设计，无需电池，有效使用寿命可达十年以上采用ISO18000-6B空气接口协议读写速率：理论上，从单个标签上读取32bits耗时少于1.5ms，从单个标签上写入32bits耗时少于30ms防冲突：采用二进制防冲突协议，允许工作区内有多个标签时的可靠读写标签采用薄膜塑料封装，具有一定的防拆功能工作温度：1060工作湿度： 95% RH3.2物品管理系统3.2.1设备管理系统设计本实验平台采用的是一卡通总平台中物品管理系统，为实现设备管理直观体现，达到演示物品在未获得授权的情况下，私自带出办公楼或学校，立即产生报警的效果。本系统在演示出口配置了一台远距离读卡器，在被管理物品的隐蔽处安装电子标签（例如笔记本电脑的内壳），实验室里面的设备或者物品在进入实验室之前在管理电脑上办理入库登记，当这些设备或物品非法（未在管理电脑上授权）外出，设备或物品经过出口区域设置的远距离读头，立即感应，管理电脑立即报警。系统功能一个物品可以有多个合法的使用人，一个使用人也可以使用多个物品，是多对多的关系；将射频卡（电子标签）贴在物品上面或者其纳入物品中，如计算机、重要文件、重要仪器、生化材料或其它实验室用品上；设置重要设备/仪器专用通道，采用远距离感应读卡器进行设备识别；当合法使用人携带物品通过物品控制点时，电脑上只进行提示和记录。如果不是合法人员携带物品通过控制点时，则电脑上马上报警；实时的事件语音提示，提示人员正常外出，物品非法外出，实时的照片显示；查询物品或人员进出记录，生成报表，查询逾期未归还设备等。第四章 物品管理系统实现与调试4.1系统实现本系统设计为一台主服务器，采用TCP/IP通信协议实现对设备管理系统的控制。此系统采用的两个门禁控制器包含一个磁力锁，两个读卡器，刷卡进出。另外设置一个远距离读卡器，为实现设备管理，实现演示物品在未获得授权的情况下，私自带出办公楼或学校，立即产生报警的效果。本系统在演示出口配置了一台远距离读卡器，在被管理物品的隐蔽处安装电子标签（例如笔记本电脑的内壳），如有被管制的设备或物品非法外出，物品经过出口区域设置的远距离读头，立即感应，管理电脑立即报警。4.1.1系统设备及硬件连接 RAC-2000PN产品设计采用工业级的滑轨式及锁附式安装方式，接线采用快拆式的端子台设计，方便工程人员安装及检修。提供内TCP/IP（以太网络）通讯接口，可供计算机联机管理设定。主机与读卡机采分离设计，可接4组ABA-Track2读卡机（可设定为单门双向读卡），或2组Wiegand读卡机（进入采读卡，外出采按钮），强化系统安全性。具有光偶合隔离保护的输入点，可供开门按钮、门磁侦测和读卡机外壳防拆侦测等连接使用。每门提供2组继电器（Relay）输出点，供电锁及警报使用。具大型内存容量，合法卡与储存纪录笔数，最大容量可达15,000笔。提供128组时间表、128组时段表、8组持续开门时段设定功能（以一周规划）。及假日时段设定功能，提供每年100组的假日时段表设定功能。（今年/次年 可由软件扩入）具黑名单及50组来宾卡设定功能，可设定使用期间，次数和时问。具有反潜回及胁迫码设定功能，遇紧急状况时，开门同时输出秘密警报连络管理中心。具门未关妥时间侦测功能，在门开启超过设定时问时主机可发出报警信号。主机具静电放电防护及通讯传输数据错误检查验证设计，确保数据传输正确无误。内建电子时钟及看门狗（Watchdog）程序设计，提供准确的日期、时间提示，以确保主机能维持正常运作。硬件连接按照控制主机上提示依次把出门按钮，门锁，读卡器连接到控制主机上面（door 接门锁，push接出门按钮，rxd/txd接读卡器，连接时注意正负。）调整控制主机输出给读卡机的工作电压可通过设计JP7实现，有+12V和+5V；硬件初始设定，初始化完毕，请务必将JP11移回到NORMAL位置。本设计出/进门都读卡，所以设计时对读卡器要做一些设置，两个读卡器地址分别设为0，1一个打到ON，一个达到OFF。硬件连接好后，打开EPC软件，点击设备搜索，修改IP地址，点击设置，退出，在点击EPC软件，搜索设备点击连接，连接成功后，进入ENITOR进行设备添加，及参数修改，修改好后下载至门禁控制主机。在控制主机上连接超高频感应读卡器，将超高频感应读卡器的蓝灰黑线连接到控制主机GND，黄线接到W1绿线接到W0，连接好后看是软件，方可运行。 4.2软件调试4.2.1数据库完成SQL2005数据库的安装，SQL Server要求设置为混合认证模试如图，4.2.2Enitor和rac2000配置一、数据库管理由于ENITOR基于关系型数据库系统来管理数据，为了方便对数据库的维护, ENITOR提供了一个工具-DBMANG来管理自己的数据库。1.DBMANG说明DBMANG可以创建和维护多个数据库,列表中每一行就是一个数据库的连接参数,使用者可以进行修改、新增、删除、测试和备份等操作。选择相应的数据库后，点击执行按钮，系统将会以选定数据库作为默认数据库来启动ENITOR主程序,并在“直接启动”一栏标记“*”，之后所有操作数据都将储存在所选数据库,以下是各字段说明。设定名称：标识数据库连接参数的名称，各行记录名称不可相同。常使用有意义的名称。资料库主机：数据库所在主机的主机名或IP地址登入者：用于数据库登入的用户名称直接起动：ENITOR启动时，默认使用的数据库连接参数，以“*”为标记。2.DBMAMG操作（1）新增 新增一条数据库连接，界面如下密码：用于数据库登入的用户密码资料库名称：数据库名称，默认同设定名称（2）修改 修改选定的数据库连接参数，请参考新增操作。（3）删除 删除选定的数据库连接参数，此操作并不删除数据库。（4）测试 测试选定的数据库连接参数是否正确及能否正常连接，结果会显示在最下方的状态栏。（5）执行 以选定数据库连接参数为默认的数据库连接，打开eNitor3并退出DBMANG。（6）产品 设定要管理何种装置设备这里显示当前软件版本所包含的装置清单，此装置清单会依据软件所含组件不同而有所不一样，点击OK保存设定。这样进入系统后，就会出现所选模块。（7）结束 结束并退出DBMANG。二、基本资料2.1 人员部门管理功能说明：增加部门和人员，给人员卡片（1）新增单击界面上的新增按钮，选择新增部门，进入到部门增加界面输入部门编号，部门名称和上级单位，单击储存保存操作注：部门编号是唯一的，一旦确定就不能更改。在部门内，单击界面上的新增按钮，选择新增人员，可以进入到人员增加列表输入人员的编号，部门名称和卡片号码，单击储存保存操作新增人员时，除了设定人员的基本属性以外，还可以设置一些其他的人员资料。允许一人多卡，可以设定主卡选择卡片号码时，可以从下拉列表内选择卡号，也可以输入新的卡号，单击新增卡号按钮，创建成功后，系统出现提示注：人员编号和部门编号一样，是唯一的，设定后同样不能修改（2）修改选中部门，单击修改按钮，可以对部门进行修改此时，部门编号已经被锁定，用户不得随意更改，只可对部门的部门名称和上级部门进行修改。单击储存按钮，对修改的内容进行保存人员的修改同样会锁定编号，用户不得随意更改，只可对其他内容作修改，修改完成后，单击储存按钮，保存更改。2.2 装置设置（1）新增单击基本资料下的装置设置按钮，进入装置界面单击新增按钮，出现装置型号选择界面：单击下拉的列表，选择2000P类型，单击确定按钮，返回装置型号选择界面。可以在装置型号的选择界面上，修改装置的名称，修改完成后，单击确定按钮，新增成功。此
