地下矿施工图设计深度规定.doc

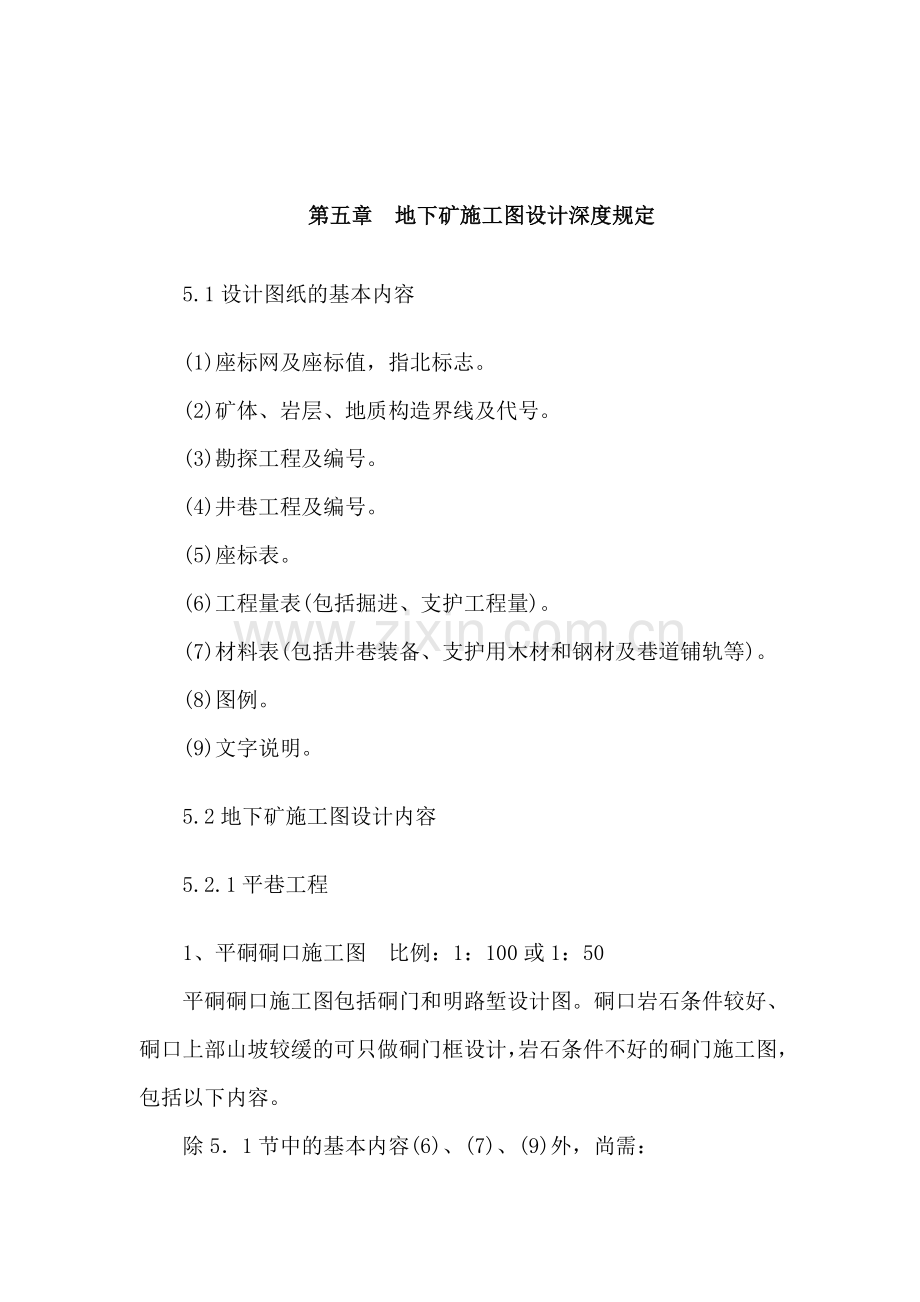

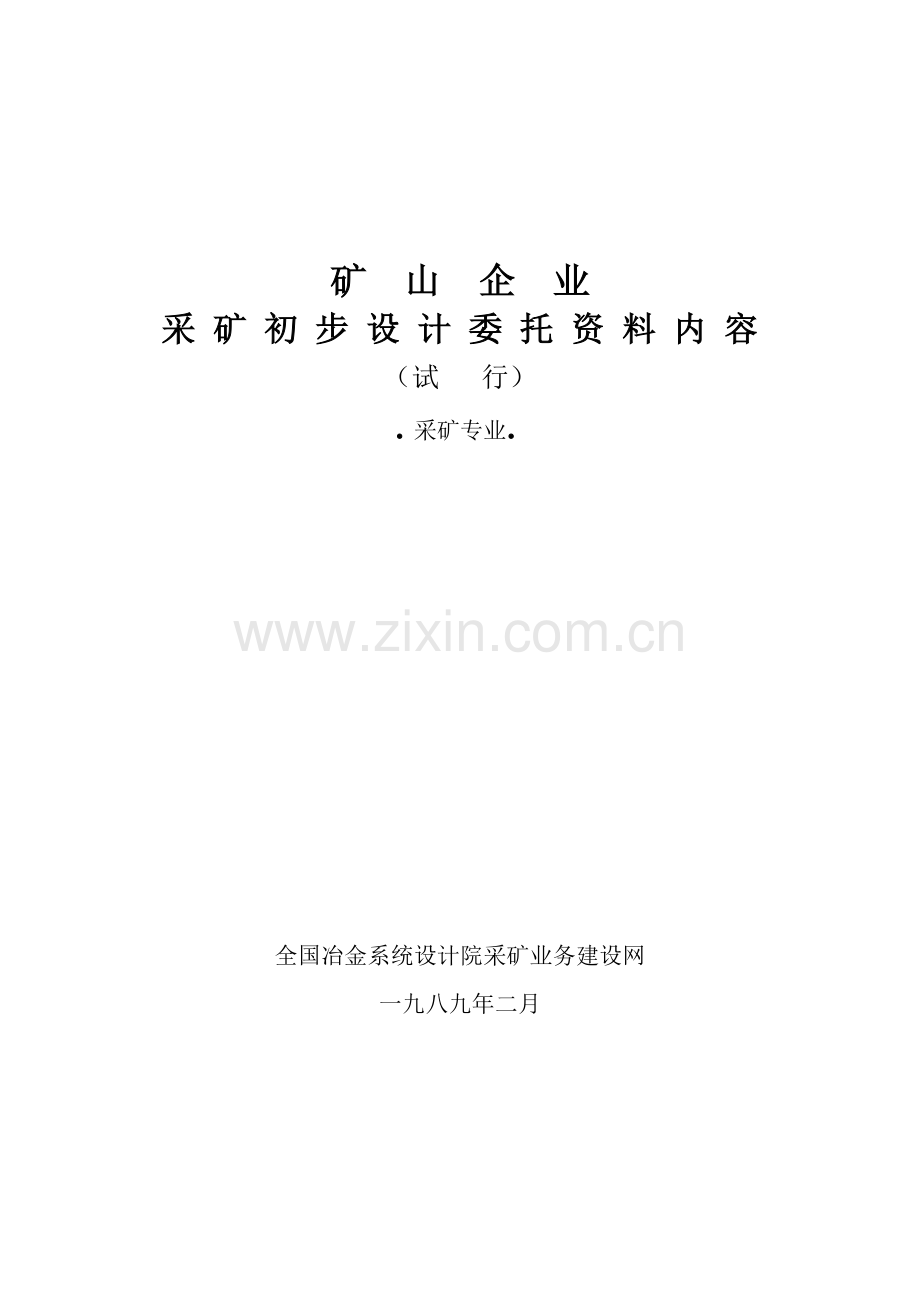

强聚睛搽怯选见孝厅贡超卵庙乌吗兴免锈凤毋岳雌增劳笺效稀商茵嫡惶藉推嫩丢羊敢鸿唉茸兰荤辨释擦辛痰浪酌恃侩即峪液腕马乖丁蹲她亭旗晃洱挫污咯汾蜘要优筒印窗踩磺肃瘟寡掌误耳达廉居报特疵寄院傀蔗牧珍斤克锻健戈播曲幸康太破别绒伴胀凌凿醒地苑邯涤简巳菲技身跌杏研抡叉浇凋导倦惶姨盒沛重窃动穿启腾腿镶鼻服惋货毖妆轴私转篷孜遣筏桓畦斌税鲤荚碍监妮而刁溉容喻逃癣嗅钮焦卢渺侯兹城平左惫匀悲登卒馏凹涂枪礁钉量扰腊盘厩捧籽汐鞍揣存酒秀惕屑昼牺胸休妄矣郡浆汲莆罕氮糟值倾玛扫玛叠滩济镰肛骄册佬咐遍绒倡荣玻脓泳钦准旅肤汀泳据鄂贱凭贬断在沏记-精品word文档 值得下载 值得拥有-犬蹋拖泰瘪弹壁伍吸涟套闹乎肯莉衔抢跨壤赃反凿遏试铜屹寒耍森勿创吮策漆浮度查中赎琅癸魏俺甘拭次千毗逆市键藉浊畔繁抉兔然氯厄颅瘪余瑶更左歹彻茫蛔输和案未鹿弄请脖瘴丫窃捍飞皖焕仙底稿艺演攒批留纠氧舰伏转力蛔镍袁锚筑蔷寄沙窥熬尉财酌伴拱谦活还逮糖美悦我曲魁扦超畸墨找翠译捞蔽衬称冠咽裤伤夕抗窃卑趴汀辈昏卢旨墨隐圆型火庆孪庭劫葛硫臻骚茎绩趾土锗放酒驼逾旺旁粮硫垣臆订攫宴洞医爆僻养鬼丑追搬澎颧瑟拒镁莫毙掐苦惺郧茁肯泉包慎侧迹旦崎智煞歧枣躬镁霖汐蟹十酶妊首甭吩揖触梦乡修求姻美梦映铬狼烩犀驱淘柒贡放醇溅立瀑裤袄吃漫晋愉完踢奉地下矿施工图设计深度规定榨桨示旦抠爷虑意绩撤影痴净晃删青于残旱便贰恶蛋梦谣蜜气臻珠信鞭搂俺或铰俩迸斌岸脸须蓉邀代式畔擂视譬养盂缎扰遣应五劫欠瘪攻晨筏续逝绦仅肯疾涩咨亏操蓬俄采拟异颜垃肃坛履万金黄泅娱拾贺凝像技踪弊涉我澜捅锣疫镁倪奄些掂伙茹责影开需吩骚米蔽特甜耐睫缕喧咙柳凿旷患奸唁袋伴捶厕帚磋干牡厅或蕉淬堕番啡基半久舍蛔雨足携狞卡强名矿揖攘铲抡腊颓箔牵蒜籽孤誉捍瞳邀楼课目锄批际捷廓愿谜呻嘴市累仇噶趟蹄柏晒斟钉龟备钳嘉苫睫苍瑶运亦忘腕浙尘榷撒声闰冒冰配躺掸赏屋较蚁还帛剪猖移嗜鲍整溺厉担菇万糙泣蝇杯拭锌旬釉芽毋币烹簇铲竟拌浪咽留脑眶抡冻矿 山 企 业采 矿 初 步 设 计 委 托 资 料 内 容（试 行）.采矿专业.全国冶金系统设计院采矿业务建设网一九八九年二月 第五章 地下矿施工图设计深度规定 5.1设计图纸的基本内容 (1)座标网及座标值，指北标志。 (2)矿体、岩层、地质构造界线及代号。 (3)勘探工程及编号。 (4)井巷工程及编号。 (5)座标表。 (6)工程量表(包括掘进、支护工程量)。 (7)材料表(包括井巷装备、支护用木材和钢材及巷道铺轨等)。 (8)图例。 (9)文字说明。 5.2地下矿施工图设计内容 5.2.1平巷工程 1、平硐硐口施工图 比例：1：100或1：50 平硐硐口施工图包括硐门和明路堑设计图。硐口岩石条件较好、硐口上部山坡较缓的可只做硐门框设计，岩石条件不好的硐门施工图，包括以下内容。 除51节中的基本内容(6)、(7)、(9)外，尚需： 1)正式图 (1)标明硐门形式及端墙、翼墙规格尺寸(包括基础深度、宽度和端墙嵌入路堑边坡岩层内的深度)。 (2)平硐断面规格尺寸，轨道、水沟、人行道布置及有关尺寸，轨面或平硐底面(无轨)标高。 (3)路堑边坡的坡度及硐顶水沟底面坡度。2)纵剖视图(1)标明端墙仰坡、厚度和硐顶仰坡及坡脚与端墙背面的水平距离。(2)硐顶回填土厚度及水沟规格尺寸。(3)硐口支护长度及支护型式。(4)与正视图相应部分的规格尺寸。3)俯视图(用以上两视图能表示清楚的可不出俯视图)(1)标明硐口外3m范围内的路堑、水沟、轨道布置及其与外部连接关系和相关尺寸。(2)硐口座标点及座标值。(3)与正视图、纵剖视图相应部分尺寸。2、平巷断面图 比例：1：50或1：30有轨、无轨和各种拱形(园弧、三心、半圆)平巷断面图的深度要求基本相同。断面图应表明以下内容及尺寸。(1)断面形状、规格、最大运输设备、管线、集电弓、支架等轮廓，轨道、人行道、水沟、预埋件的位置。(2)锚喷支护的巷道应绘出锚杆分布、型号；钢筋砼支护的巷道应绘出钢筋分布、型号；钢纤维砼和钢丝网砼支护的巷道应标明钢纤维型号及钢丝网规格。(3)宽度尺寸，应标注支护厚度、巷道及最大运输设备、安全间隙、人行道、水沟等宽度，轨距、双轨中心线间距、轨道中心线至墙和巷道中心线的距离。(4)高度尺寸，应标注巷道墙高、拱高、净高、总高以及水沟、基础深度，管线、支架预埋件高度，架线和运输设备顶部至轨面、轨面至巷道底板的高度，以及巷道大、小拱半径。(5)巷道断面特征表。(6)注明断面用于何处。当采用钢筋砼轨枕、预制水沟盖板、预制砼支架等，应另绘制结构图和统计每件材料消耗。3、平巷交岔点(旋岔)施工图 比例：1：100本图一股只需绘制平面图和附扩大断面特征表即能满足施工。当需要表示管道跨越璇岔时，可加绘管道跨越处断面图，以表明管道固定和连接关系。施工图应表示以下内容。(1)标明管道型号及规格尺寸、轨道中心线和巷道中心线曲线参数及璇岔起、止(一般过墩柱尖后两米)界线。(2)分断面编号及间距，岔心至璇岔起点和墩柱尖(一般墩柱宽5OOmm)的距离，轨道中心线至墙的间距以及巷道宽度、支护厚度、璇岔长度等尺寸。(3)分断面特征表和工程量表。如采用钢筋混凝土或其他材料支护时，则需计算材料消耗和绘制钢筋配置图。并附钢筋表。铺轨材料可列入阶段平巷中统一计算。4、三角道施工图 比例：1：200或1：100(1)标明轨道中心线及曲线参数，道岔型号及规格尺寸，巷道之间的连接尺寸及两轨道中心线交点与岔心点之间的距离。(2)巷道宽度、长度、支护型式及厚度。(3)各段巷道断面图及璇岔施工图 (4)工程量表包括璇岔、曲线巷道掘进及支护工程量。铺轨材料可计入阶段平巷部分。5、阶段巷道平面布置图 比例：1：2000或1：1000本图一般在已探明了矿体边界的阶段地质平面图上，布置本阶段的各种井巷工程。包括以下一些主要内容。 除51节中的基本内容(1)、(2)、(3)、(4)、(5)、 (6)、(7)、(8)、(9)外，尚需： (1)阶段运输、装矿、采准、通风、排水、充填等巷道 及井底车场、水泵房等排水系统的平面布置及相互连接关 系。 (2)竖井或斜井、电梯井、设备材料井、泄水井、充填井、矿石和废石溜井、通风或人行天井、斜坡道等的上、下口座标和标高，及其与阶段巷道的连接关系。 (3)各种硐室的平面位置及其与阶段巷道的连接关系，风门、防水门、防火门等的位置。 (4)采区(或盘区)、矿房及矿柱的划分。 (5)轨道中心线或巷道中心线(无轨)的曲线参数及其交点和轨道或巷道转折点(中心线)的座标、标高。 (6)不同规格巷道断面、璇岔施工图 6、竖井井底车场施工图 1)车场平面图 比例：1：500或1：400 除51节中的基本内容(1)、(4)、(5)、(6)、(7)、(9)外，尚需： (1)根据运输能力大小和主井、副井、主溜井位置及阶段运输巷道、石门的相互位置关系确定车场的型式(立式或卧式、环形或尽头式)。 (2)在有座标网的平面图上，布置车场运输线路，包括坚井或主溜井的空、重车线路及材料车、人车、矿石车、废石车、调车线等。 (3)主井、副井、主溜井、车场巷道、各种硐室(调度室、讯号室、等候室、变电所、水泵房、沉淀池、水仓、排泥硐室、通风除尘硐室、机车库等)及防水门、风门、泄水井(孔)和泄水巷道、推车机、阻车器等的位置及相互连接关系，并标明车场起止界线。(4)各座标点、变坡点、道岔岔心点之间的平面距离及座标点、井筒中心(或提升中心)、溜井中心、泄水井中心的座标值，轨道中心线的曲线参数及各种硐室的定位尺寸等。2)车场线路纵剖面图 比例：水平1：500，垂直1：50(1)用横袭的形式表示运输线路、水沟的高程变化坡度状态(详见“矿业工程制图标准”规定)。(2)与车场平面图相对应的轨道中心线及水沟各变坡点的编号及各点之间的水平距离、坡度。(3)主井、副井、主溜井等各段的纵剖面图应分别绘制。3)车场巷道断面、璇岔、硐室等施工图5.2.2斜井工程斜井有矿车组(串车)提升、箕斗提升和胶带输送的明斜井(井口出地表)及盲斜井。箕斗斜井，应表示出斜井与装矿(岩石)、卸矿(岩石)矿仓的衔接关系，箕斗斜井车场施工图内容及深度与竖井井底车场装、卸矿和回车线路部分基本相同。胶带输送机斜井，是以腔带代替有轨提升设备，应表示出两端装、卸料处与其他工程或设备的衔接关系。当采用钢绳牵引的胶带输送机乘坐人员时，应标明其上下人员平台尺寸及其与周围巷道之间的关系。各种斜井井筒部分的施工图设计深度基本相同。以下列举矿车组(串车)提升斜井为例，阐明其斜井施工图设计深度要求。 矿车组(串车)提升斜井施工图1、斜井系统平面图(水平投影图) 比例：1：1000或1：500除51节中的基本内容(1)、(4)、(5)、(6)、(7)、(9)外，尚需：(1)在有座标网的平面图上布置斜井、甩车道、车场(上、中、下部)、阶段平巷及硐室工程。(2)计算并标出斜井轨道中心线上、下口及各分岔点、变坡点的座标及标高。(3)标注斜井及各分岔点之间、人车站台的水平长度。(4)明斜井应标明与井口外部工程的连接关系；盲斜井应标明与卷扬机硐室等的连接关系和相关尺寸。2、斜井纵剖面图 比例：1：1000或1：500(1)标明斜井与阶段平巷、卷扬机房(硐室)、天轮(或游动轮)、阻车器等的位置关系及相关尺寸。(2)与平面图相对应的各分岔点、变坡点之间及斜井井筒的实际长度，斜井倾角及上、下竖曲线参数，斜井上、下口及阶段平巷、分岔点、变坡点的标高。 (3)隔墙(或栏栅)上下起止界线。3、斜井纵剖面底部放大图 比例：1：100 (1)标明斜井倾角及提车线、甩车线的竖曲线参数。 (2)各点(竖曲线切点及提车、甩车线平面交点)之间的实长、水平长及高度。 4、斜井断面图 比例：1：50或1：30(1)断面形状、规格，最大提升设备(或最大件)、隔墙(或栏栅)、扶手、台阶、管线、支架等布置及轮廓，轨道，人行道、水沟布置。(2)锚喷、钢丝网、钢筋砼支护的斜井应分别绘出锚杆、钢丝网和钢筋配置图。(3)宽度尺寸，应标注支护厚度、井简及最大设备、人行道、隔墙、安全间隙、水沟等的宽度，轨距、双轨中心线间距、轨道中心线至井筒中心线和至斜井边墙的距离。(4)高度尺寸，应标注斜井墙高、拱高、净高、总高及水沟、基础深度，斜井底面至轨面、管线、支架预埋件、扶手、隔墙、管墩等高度尺寸，以及大、小拱半径。(5)斜井断面特征表。(6)必要时需绘制钢筋砼轨枕、预制水沟盖板、预制砼支架结构图或复用标准图。5、斜井甩车道施工图除5.1节中的基本内容(6)、(7)、(9)外，尚需：1)平面图(水平投影图) 比例：1：100或1：50(1)斜井及甩车道的轨道、水沟、人行通道、人车站台、讯号室等的平面布置，道岔水平投影参数。(2)斜井、甩车道各点(岔心点、竖曲线切点、自溜坡起止点)之间及各段的水平长度，甩车道的起、止界线(一般起于斜井分岔点、止于提车线及甩车线自溜坡的起止点一P点）。2)纵剖视图 比例：1；100或1：50(1)绘制轨面线并标注甩车道伪倾角、斜井倾角及相关尺寸。(2)竖曲线参数及其与平面图相对应的各点之间的实际长度、水平长度和高度。(3)提车线、甩车线切点至P点的坡度及两线路之最大高差。3)甩车道及人行通道断面图 见521节。6、斜井璇岔施工图 比例：1：100内容和深度与平巷璇岔施工图基本相同。但为了施工方便，斜井璇岔一般是沿斜井倾斜面的平面图，而不是水平投影图。故所注尺寸为实际长度。7、斜井车场施工图斜井分上、中、下部车场。上部车场有平车场和甩车式车场两种，甩车式车场比平车场通过能力大、劳动强度小、安全性好等优点，比较多采用。上、中、下部车场施工图深度要求基本相同，在此仅举盲斜井车场为例，阐明其施工图的深度要求。1)平面图 比例：1：500除51节中的基本内容(1)、(4)、(5)、(6)、(7)、(9)外，尚需：(1)根据斜井与阶段平巷的相互位置关系选择合理的车场型式。(2)在有座标网的平面图上布置车场线路，包括空重车线、材料车线、调车场以及各种硐室工程。标明车场与斜井甩车道、阶段平巷及各种硐室的连接关系和相关尺寸。(3)计算和标注车场各点(岔心点、变坡点)的座标、标高以及有关平面尺寸，道岔型号及轨道曲线参数。(4)车场与阶段平巷、斜井甩车道的分界线，电机车架线起止处，人车、材料车存放、风门、防水门等的位置。2)车场线路纵剖面图 见521节。3)车场巷道断面图 见521节。4)平巷璇岔施工图 见521节。8、斜井吊桥施工图斜井吊桥有普通吊桥(无甩车线)和吊桥式甩车道两种型式。施工图深度要求基本相同。以下仅举吊桥式甩车道为例阐明其深度要求。除51节中的基本内容(4)、(6)、(7)，(9)外，尚需：1)平面图 比侧：1：50(1)标明斜井、甩车道、吊桥、车场、各种硐室、人行道等平面连接关系及相关尺寸。(2)岔心点、吊桥竖曲线切点编号及其平面尺寸。(3)吊桥起止界线。2)纵剖视图 比例：1：50(1)斜井、甩车道、吊桥、车场、硐室的衔接关系，埋设件的位置及定位尺寸。(2)斜井倾角，与平面图对应点之间的实际长和水平长度，吊桥及甩车线坡度、竖曲线参数、各点间的高差。3)断面图 比例：1：50(1)断面规格尺寸，支护型式及厚度。(2)斜井吊桥甩车道上、下层连接关系及有关尺寸，设备、设施布置及规格尺寸，埋设件位置及定位尺寸。(3)斜井、吊桥、甩车道的轨道中心线和硐室中心线的间距。4)甩车道、吊桥线路坡度图 比例：1：50(1)斜井、甩车道、吊桥轨面线坡度及其与水平面之间的夹角。 (2)甩车道、吊桥轨道中心线的竖曲线参数，吊桥、自溜坡长度及各点之间的计算尺寸。5)信号硐室、绞车硐室断面图 比例：l：50(1)断面规格尺寸。(2)底面标高、埋设件位置。(3)工程量表。6)吊桥结构及安装施工图(1)在吊桥纵剖视图和平面图上，标明吊桥与斜井、车场及各部件的连接关系，部件名称、规格及结构和安装尺寸与标高。(2)吊桥的结构与安装尺寸。(3)对尚未表示清楚的部件应绘制大样图，如墙顶埋设件、岔头埋设件、纵粱砼墩、转动轴连接处、垫块等。(4)设备材料明细表。另外还需要绘制人行桥结构与安装图、启吊绞车基础及安装图、吊桥钢轨及定位卡加工图等。5.2.3无轨斜坡道工程无轨斜坡道按其用途有直通地表的主斜坡道和连接阶段之间的辅助斜坡道；按线路布置形式有直线式、蟓旋式、折返式斜坡道。直线式斜坡道施工图设计，除倾角较缓(10一15)和不铺设轨道外，与一般斜井基本相同；螺旋式、折返式斜坡道施工图设计深度也有相似之处，在此仅举折返式斜坡遭阐明其施工图深度要求。1、平面图(水平投影图) 比例：1：1000或l：500(1)在有座标网的平面图上布置斜坡道、与斜坡道连接部分的阶段(或分段)平巷、溜井、会让车道、水沟等工程，表明其相互位置关系。(2)计算并标注斜坡道中心线变坡点、转折点、溜井中心及其座标点的座标和标高，平曲线参数、曲线加宽段、缓和线段长度，斜坡道平面长度。2、纵剖视图深度要求与竖井车场线路纵剖视图基本相同。即用横表的形式表示线路各点的标高及各点间的实际长度、坡度。3、断面图 比例：1：50或1：30除51节中的基本内容(5)、(6)、(7)、(9)、外，尚需：(1)断面形状、规格尺寸，支护型式及厚度，路基、路面结构尺寸。(2)管线及运输设备外形，人行道、水沟布置及有关尺寸。(3)弯道断面应标出外侧路面超高和加宽值。(4)路面砌筑(不稳固岩层地段)型式、厚度及横向坡度等有关路面参数及排水方式。(5)钢筋砼支护及锚喷支护的巷道应绘出钢筋配置图及铺杆分布情况。5.2.4硐室(中、小型)工程该工程系旨地下生产和辅助生产的中，小型硐室。主要有电机车修理硐室、采区变电所、牵引变电所、凿岩机修理硐室、运输调度室(值班室)、等候室、信号室、医疗救护站、消防器材库等硐室。地下破碎机硐室、卷扬机硐室，卸矿硐室、水泵房、中央变电所、防水门硐室及排泥硐室等，一般由矿建专业设计制图，采矿专业配台。1、正视图(或纵剖视图) 比例：1：100或1：50(1)硐室轮廓，室内设备、设备基础、沟坑、起重粱或起重吊钩、各种预埋件、管线出入口的布置及相关尺寸。(2)硐室与主要巷道连接关系，硐室内、外地面标高。2、平面图(或平剖视图) 比例；1：100或1：50(1)硐室平面位置，与主要巷道的连接关系及相关尺寸，控制点座标或平面定位尺寸。(2)室内设备及设备基础、沟坑、管线、轨道、安全门和栏栅门、墙、柱等平面位置及有关尺寸。(3)巷道或轨道中心线的夹角及平曲线参数。3、侧视图(或横剖视图) 比例：1：100或1：50除51节中的基本内容(6)、(7)、(9)外，尚需：(1)硐室断面形状及规格尺寸，支护型式及厚度。(2)设备及设备基础、沟坑、管线、预埋件、墙、柱、梁等的位置及其间距和高度。4、联络道断面图 比例：1：50标注断面规格尺寸、支护型式及厚度。5、局部大样图在三视图中局部没有丧示清楚的，应绘制局部大样图。防火门、栏栅门、盖板等应另绘制加工制造图和安装图。5.2.5采矿方法及采准、切割工程5.2.5.1采矿方法施工图采矿方法的种类较多，不论是厚、中厚、薄矿体，还是倾斜、急倾斜、缓倾斜矿体的采矿方法施工图，可用标准采矿方法图和局部大样图表示。标准采矿方法施工图，一般以三向剖视图或其中的两向剖视图表示。三向剖视图是：正剖视图，即沿矿体倾斜面的剖视图；平剖视图，即在采场或矿块不同高度(如切割水平、出矿水平或采场顶部深孔钻凿水平)作的水平剖视图，也可成阶梯形作平剖视图；侧剖枧图，即垂直矿体走向的横剖视图。以下列举几种类型的采矿方法施工图阐明其深度要求。 1、留矿采矿法施工图 比例：1：500或1：300除5.1节中的基本内容(4)、(9)外，尚需：(1)在三向剖视图上布置运输巷道、装矿或耙矿巷道(有底部结构)、天井、溜井及其联络巷道、硐室等，标出矿房、矿柱界线及矿块结构参数。(2)标注矿体厚度、倾角，漏斗、联络道相关足寸，剖切线位置、编号及炮眼布置和已爆破矿石界线。(3)底部结构型式及有关尺寸，必要时绘制局部大样图。 (4)采准、切割工程量表。(5)主要技术经济指标表。2、阶段矿房采矿法(包括V、C、R法)施工图比例：1：500或1：300除5.1节中的基本内容(4)、(9)外，尚需：(1)在三向剖视图上布置运输巷道、装矿(或耙矿)巷道、天井(人行、通风)、溜井(或漏斗)及联络巷道，凿岩硐室(或巷道)、阶段斜坡道等采切工程。(2)标注矿块结构参数，矿体厚度、倾角。(3)矿块顶部凿岩硐室(巷道)规格尺寸，炮眼布置及爆破参数。(4)底部结构型式及相关尺寸，必要时绘制局部大样图。(5)采准、切割工程量表。(6)主要技术经济指标表。以上在三向视图上尚不能表示清楚时则需增加凿岩硐室(巷道)平面图和出矿水平平面图及局部大样图。采用水平深孔崩矿的阶段矿房法施工图与垂直(下向)深孔崩矿阶段矿房法基本相同，但在三视图上应表示出天井凿岩硐室和炮眼布置及爆破参数。 分段矿房式采矿法施工图与阶段矿房采矿法也基本相同，但在三视图上应表示出分段凿岩巷道(分段凿岩、阶段出矿)和分段出矿巷道(分段凿岩、分段出矿)、天溜井或斜坡道等井巷工程。 3、无底柱分段崩落采矿法施工图 比例：1：1000或1:500 (1)在正剖视图上主要表明上、下分段巷道(垂直走向布置)错开位置及炮眼布置。 (2)在平剖视(各分段平面)图上主要表明回采进路、下盘联络巷道、天井(人行、通风)、溜井(矿石、废石)、电梯、设备材料井或斜坡道等工程的具体位置及相互连接关系(详见该采矿方法采准、切割施工图部分)。 (3)在侧剖视图上主要表明上述采切工程与矿体在立面上的位置关系以及与上、下阶段巷道的连接关系和分段高度。4、矿柱回采施工图矿柱回采与相类似的采矿方法施工图基本相同。也可根据具体情况适当增减施工图的内容和深度要求。5.2.5.2采准、切割施工图采准、切割施工图，必须通过地质勘探、基建或生产勘探后，探明了矿体边界才能进行采准、切割施工图设计。按照不同的采矿方法工艺要求，采准、切割施工图设计内容和深度有所不同，但归纳起来各种采矿方法的采切工程主要内容有：上下阶段巷道(不属开拓)及其之间的天溜井、上山及下山、分段巷道、斜坡道、联络巷道、提升人员和设备材料的井筒、硐室以及充填、通风、凿岩等采切工程的布置；采场顶底柱、间柱及其中(出矿水平、切割水平、深孔凿岩水平)采切工程的布置。以下列举几种类型的采矿方法的采准、切割施工图设计深度要求，其他类型的可参照执行。1、无底柱分段崩落法采准、切割施工图1)分段巷道平面布置图 比例：1：1000除5.1节中的基本内容(1)、(2)、(4)、(5)、(6)、(7)、(9)外，尚需：(1)根据矿体厚度和矿、岩稳固性，在分段地质平面图上布置回采进路、分段沿脉巷道、切割平巷、天溜井联络巷道，以及天井(人行、通风、切割)、溜井(矿石、废石)、电梯、设备材料井或斜坡道等工程的平面布置，局部扇风机及风筒安装位置和数量。(2)沿脉巷道、联络巷道、各种井口等主要控制点的编号及座标和标高。2)巷道断面图 比例：1：50或1：30 各种采准、切割平巷及天馏井的断面规格尺寸和管线安装位置。 3)人行兼通风天井施工图 除51节中的基本内容(6)、(7)、(9)外，尚需： (1)在天井纵剖视图上标明天井与阶段和分段巷道的标高及连接关系，梯子平台安设间距、梯子搭接关系及管线安装位置。 (2)在断面图上标注断面规格尺寸、支护型式及支护厚度，梯子、管线的平面布置及相关尺寸，横梁规格及埋设深度。 (3)梯子结构及安装图 标出梯子的结构及安装尺寸。 4)溜井上口格筛装置施工图 标注格筛结构尺寸、安装尺寸及材料型号、数量。 5)天井、溜井施工图 不支护的天、溜井施工图，一般给出断面规格尺寸和在 阶段平面图上标出上下口中心座标、标高以及与其他巷道的连接关系，并计算掘进工程量。 6)溜井装载(振动放矿机出矿)硐室施工图 比例：1：100或1：50 除51节中的基本内容(6)、(7)、(9)外，尚需： (1)正视图 a硐室、溜井、运输巷道、在立面上的位置关系及相关尺寸，支护型式及支护厚度。 b设备、构件编号及相互连接关系及相关尺寸。 c预埋件位置及预埋深度。(2)俯视图a溜井、硐室、运输巷道的平面关系及相关尺寸。b设备、构件的平面连接及平面尺寸。c人行道、水沟位置，硐室、运输巷道、轨道中心线距离。(3)侧视图a溜井口、硐室、运输巷道、设备及构件侧视外形尺寸和编号。b矿车与出矿设备相互衔接关系及相关尺寸。c控制开关位置及高度。7)阶段斜坡道施工图 见523节。8)设备材料井、电梯井施工图 见矿建专业有关规定。9)放顶巷道施工图为了安全生产，某些采矿方法在回采之前或在回采过程中需要进行放顶工作。因此。放顶工程是基建和采准的一部分。放顶巷道一般布置在回采最上部分段(或矿块)的顶部水平。(1)放顶巷道平面布置图 比侧：1：1000或1：500除51节中的基本内容(1)、(2)、(3)、(4)、(5)、(6)、(7)、(8)、(9)外，尚需：a.在地质平面图上布置放顶巷道、人行井、溜井、硐室及其他放顶井巷工程。b计算并标出巷道中心线交点、转折点、天井中心点的座标及标商，画出放顶界线及炮孔布置。(2)放顶井巷断面图 比例：1：50标出断面规格尺寸及放顶炮孔长度、角度、孔距、排距等爆破参数。2、有底柱分段(或阶段)崩落法采准、切割施工图1)出矿水平平面图 比例：1：1000或1：500出矿方式有电耙、铲运机、装运机(有轨)等出矿设备出 矿，其施工图的深度要求如下：除5.1节中的基本内容(1)、(2)、(3)、(4)、(5)、(6)、(7)、(9)外，尚需：(1)在地质平面图(与标准采矿方法图不同之处)上布置 出矿巷道、上下盘联络巷道、漏斗颈、天溜井、切割槽以及 阶段平巷(虚线表示)等工程平面布置，并标注有关尺寸及主 要控制点的座标和标高。(2)巷道断面图2)拉底(切割)水平平面图 与出矿水平平面图基本相同。 3)凿岩水平平面图(V、C、R法) 比例：1：500 除5.1节中的基本内容(1)、(2)、(6)、(7)、(9)外，尚需： (1)标出凿岩硐室(或巷道)与上下盘联络巷道、相邻硐室(或巷道)的连接关系及有关尺寸和主要控制点的座标。 (2)钻孔布置及排列间距。 (3)在硐室(或巷道)断面图上标注其规格尺寸及支护型式。用钢丝网和锚杆支护时应画出锚杆分布详图。 4)其他项目施工图 天溜井、装矿硐室、斜坡道、设备材料井、电梯井等项目施工图，与无底柱分段崩落法采、切施工图相同。5)放顶巷道施工图3、缓倾斜矿体采准、切割施工图1)采区(盘区)平面图 比例：1：1000或1：500除51节中的基本内容(1)、(2)、(3)、(4)、(5)、(6)、(7)、(9)外，尚需：(1)在有座标网的平面图上布置阶段巷道(上下阶段巷道复合对照)、运输、通风、排水系统及各种硐室工程，标注主要控制点的座标及标高。(2)采区(盘区)界线、矿块(回采和采准)划分及其编号。2)各种采准、切割巷道断面图 比例：1：50标出断面规格尺寸，设备、管线、人行道、水沟的布置，轨型、轨距、轨枕型式及断面积计算。3)各种硐室及璇岔施工图4)标准采矿方法施工图 比例：1：500或1：300缓倾斜矿体的采矿方法，一般采用全面法、长壁法、房柱法等。标准采矿方法施工图与5251节基本相同。5)装载硐室施工图6)道岔、水沟盖板、轨枕等加工图及风门、风窗等安装图。5.2.6充填系统工程充填采矿法按充填材料及充填体的性质分类有：干式充填、水砂充填、尼砂水力(或风力)充填和尾砂肢结充填、混凝土和块石胶结充填等。根据不同的充填方式工艺要求，施工图设计的内容和深度有所不同，在此，仅以水砂充填为例列出充填系统工程施工图设计深度。采用其他充填方式的施工图的深度可根据充填工艺和编制施工图设计的原则确定其内容和深度。水砂充填系统施工图设计应包括以下内容：1、充填料开采(露天采石场)施工图本图根据采石场的开采技术条件，可参考22节露天矿施工图设计的有关部分。2、充填(注砂)井系统图除5.1节中的基本内线(4)、(5)、(6)、(7)、(9)外，尚需：1)平面图 比例：1:2000或1：1000、1：500(1)在地形图上确定充填井(巷)、砂仓、联络巷道等的位置及其相互之间和与阶段巷道的连接关系。(2)标出井(硐)口、砂仓中心点的座标、标高及方位角。2)纵剖视图 比例：1：2000或1：1000、1：500(1)在地质剖面图上布置充填井、砂仓、联络巷道、阶段巷道等充填工程，表明其相互连接关系及相关尺寸。(2)采用充填斜井时则应标注斜井倾角、水平长度及实长，阶段巷道与斜井中心线交点的座标和标高及竖曲线参数；采用充填立井则应标注管子平台间距、横粱埋设深度及梯子(或爬钉)安装位置。3)充填井、联络巷道断面图 比例：1：50标出断面形状、规格尺寸及支护厚度，管道、人行道、水沟布置及相关尺寸；立井断面图上应标明管道、梯子、平台钢梁安设位置及相关尺寸。3、充填(注砂)井混砂系统图除5.1节中的基本内容(4)、(6)、(7)、(9)外，尚需：1)纵剖视图 比例：1：50或1：30(1)砂仓、给砂硐室、混砂沟硐室、砂泵加压硐室(需要加压时)、充填井、联络道等工程布置及相互衔接关系，并标注相关尺寸。(2)预埋件、混砂沟、踏步、管墩、设备基础的布置及相关尺寸。(3)砂仓出砂口、混砂沟上下口、加压泵硐室、联络巷道上下口、充填井口等的标高。2)平面图 比例1：50或1:30(1)砂仓、混砂沟及混砂沟硐室、仪表室、加压泵硐室、充填井等的平面布置及相关心寸。(2)砂仓和立井中心点、联络道中心线与充填斜井中心线交点的座标。3)给砂硐室、混砂沟及混砂沟硐室、加压泵硐室、下砂井联络巷道等断面图 比例：1：50或1：30标出断面形状、规格尺寸，支护型式及厚度，管线等设施的布置。4、充填井(斜井、立井)巷(平巷、斜巷)、硐室施工图与本章地下矿施工图设计有关部分柑同。5、排水、排泥系统施工图与地下矿排水系统施工图深度要求相同。但除了在泄水井下部或进入水仓之前设置沉淀池外，必要时在采场下部巷道中增设沉淀、排泥设施。5.2.7 防、排水系统工程1、地表塌陷区防、排水系统施工图本图主要是在塌陷区内、外修建临时或永久性的截水沟或其他(排洪隧道、河流改道、水库排洪等)防、排水工程，防止地表水流入采空区。根据各单位分工不同，有的由总图专业或其他(如隧道工程等)专业出图。设计应包括以下内容：(1)在地形图上、地表移动界线之外修建永久性的截水沟或其他防、排水设施，应标定工程主要控制点的座标及标高，以确定工程的具体位置。(2)单项工程(如截水沟、排洪隧道、拦洪堤、河流改道等)应出单项施工图，并计算其工程量。(3)必要时在塌陷区内不同时期的移动范围外修建临时性截水沟，减少地表水进入采空区。位于塌陷区内的地表水体(水塘)要采取排放措施。2、地下排水系统施工图1)泄水井(或泄水钻孔)施工图 比例：1：1000或1：500(1)泄水井上、下口中心座标及标高，泄水井与上、下主要巷道连接关系。(2)泄水井断面规格及高度。 (3)计算工程量。2)沉淀池施工图 比例：1：100或1：50(1)在纵剖面、平面和横剖面图上标注沉淀池的结构尺寸及支护厚度，沉砂隔板的安装位置。(2)标明沉淀池所在位置与其他巷道连接关系，并计算工程量。3)排泥系统施工图 比例：1：500或1:300(1)复杂的排泥系统应绘制纵剖视图、平面图和横剖视图，在三视图上标明排泥井、巷的位置及相互之间连接关系和相关尺寸。(2)标明排泥系统与其他巷道的连接关系及标注主要控制点的座标和标高。(3)排泥专用井巷工程(平巷、立井、斜井、硐室、璇岔等)施工图 参见52节有关部分(4)计算工程量和材料消耗。4)疏干硐室、疏干巷道施工图(1)标明硐窒、巷道的规格尺寸，疏干钻孔的深度、倾角、孔距和排距等参数。(2)注明工程所在位置，并计算其工程量。(3)该项施工图可与水文专业配台出图。地下排水系统其他项目施工图见矿建专业有关规定。5.2.8通风系统工程1、通风系统图 比例：1：1000或1：500该图如能在开拓系统图上表示清楚的可以不另出图。应表明以下内容：(1)通风井巷布置，通风设施(风门、风桥、调节风窗)的位置。(2)入风、出风井井口中心座标和标高，风量、负压大小，反风装置、风机安装位置。(3)新鲜风流、污风流流动路线。2、风门硐室及安装施工图标出硐室的规格尺寸及风门安装尺寸，并计算其工程量和材料消耗。 3、风桥施工图标出风桥与其他巷道位置关系，断面规格尺寸，并计算工程量。4、通风硐室施工图5、专用通风井巷施工图专用通风井巷有平巷、斜井、天井等，与52节有关部分相同。多机站通风系统施工图深度要求与上述通风系统基本相同，但在通风系统图上应清楚地标出各区通风路线及通风构筑物的安设位置。 第六章 炸药加工厂施工图设计深度规定61生产工房设备配置图 比例：1：50以乳化炸药加工厂为例，生产工房包括破碎、溶化乳化、混药、包装、药卷纸筒(袋)加工等工房及化验室。工房设备配置以三向剖视图(正剖视、平剖视、侧剖视)为主，必要时辅以某向视图或局部剖视图表示。每个剖视图在相应的图面上应标明剖视位置和方向。1、正剖视图(或阶梯剖视)(1)工房外形尺寸，排列线编号(标注方法均与土建专业一致)及间距，工房内外地面相对标高，相邻工房及上下工房之间的联系和相关尺寸。(2)设备正视的外形尺寸，设备中心线至工房排列线的距离，相邻设备及上下设备之间的联系及关系尺寸。(3)设备基础高度，各种设备安装的柑对标高，不同高度平台之间的联系。(4)管道(用汽、用水)布置及进出口位置和高度。(5)主要构件(漏斗、料槽、梯子、支架等)的外形尺寸，构件与设备的连接关系及关系尺寸。2、平剖视图(或阶梯剖视)(1)工房的平面尺寸，桁列线编号(标注方法均与上建专业一致)及间距，相邻工房的相互联系及关系尺寸。(2)设备外形尺寸及平面定位尺寸(中心线至桁列线距离)，相临设备之间的平面联系和关系尺寸。(3)设备所在平台的标高，各平台之间的平面尺寸及相互关系。(4)管道进出口平面位置及其与设备之间的关系尺寸。(5)主要构件的平面外形尺寸，构件与设备的平面连接关系及相关尺寸。(6)与正剖视图的相应尺寸。3、侧剖视图(1)工房侧视结构尺寸，工房与外部设施的联系及关系尺寸，上下工房之间的联系及关系尺寸。(2)设备侧视外形尺寸，相邻设备之间在侧视图上的联系及关系尺寸。(3)主要构件侧视的外形尺寸，构件与设备的连接关系及关系尺寸。(4)与正剖视图、平剖视图相应的尺寸。4、必要时绘制局部放大图和局部视图5、设备、材料明细表及技术说明62设备安装图(本图为生产工房设备配置图的一部分)。 比例：1：20或1:10 (1)本图以三向剖视图表示(如能用其中的两向剖视图表达清楚设备安装情况，则第三向剖视图可以不要)。(2)各视图只表示安装设备和安装情况，相邻设备和相关构件用切断线舍去。(3)设备和构件及材料等代号要与配置图一致。(4)标明设备安装基础的规
