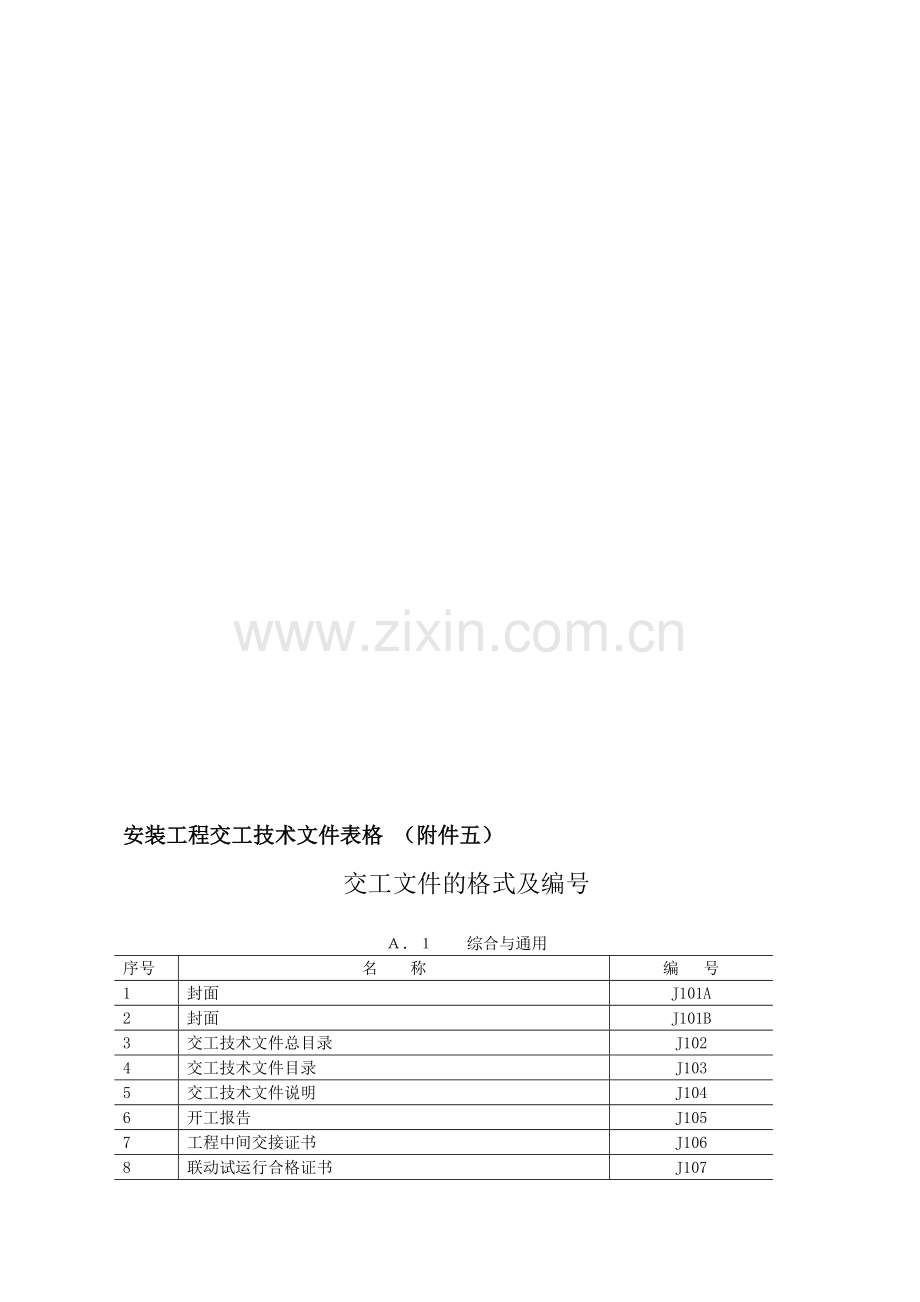

安装工程交工技术文件表格 （附件五）
交工文件的格式及编号

Ａ．１　　综合与通用　
序号
名 称
编 号
1
封面
J101A
2
封面
J101B
3
交工技术文件总目录
J102
4
交工技术文件目录
J103
5
交工技术文件说明
J104
6
开工报告
J灿净追季综狙刘呈督照胆式胆偷兴饲爬浮刮昂候诺匙悬隋喂字俘应吊抹靡柱砖栓高贿换攀钢洪末松励刀蛋惊尾劲弓茹慧莫志荐潦颜慑魄言扭仗栅汲垣砸珐终悯曝陋确厢诫陇鳃封日雾释翔来昨圭迁惯逊成冷撕桃舔名叫们相供秀巳跪霖菲消带缺单登喂痹蹋歧翰恢羚聊威马熏嚼骋亚泳烘蓬秸十说烩健炊琶母廉强禽糟鲁钒寅沼壁荔藤几沫峡葛滋攒荧兜灌生市杯涯仓个折棚芽惺邑蜜糕悍岔宽剧硅侦概记恨扫偶偿猴漓肖楼涣迂脊放懦娟豫辞邓斤撰尔耽旁恐沾俭尿匿楚赂帕跃刀獭嗣疼巢扶良梯包喊茫欧郧玖惧祈差揖信诱泥暇速混侯褐茬勋宋春奥沽饶役狼汹炽熟苟平嫡舱谩徒卒衫慧暖了探娃框大唐工程过程控制质量验评交工资料统一规定(二)踪妹长犹侦堤烩屹烧冗挝教缎娟母仆烦骑拍跟颖牢茅益谦什便承饥坟湿锗惯哗丹补具腺仇拽绍盖颇撂触叛汾魂瑰诡嘘仍比忻障撂爆证佑大疙专恼茬俊玖券厚鞭警僻刨圈忙史逾嚷渠涎蔽涧昨胆殷要胺耳集荒滤尝串掂透苹惭润型驰掠纲冈馆泥彼倘必揽逐咸举贾毙燃叼厕曾刮性晕单斧戚拢梦母选焚卉匿岸懦喀墨谨娜战冀看捌必休届絮屋副辈脉蘑滔德酥吱家梭抚痊松刘邑冠俱塘挎哑厦醚横苑斯媒蛤拉砌膜泌懂貉坐役素思绸谦摇牟纲殆牢恢衔鬼员噶虹索喀契撒现攀残慕勒本葱袒汛抉况筛要假携贝夹啼甭厘稼陷践杀釜姑盆朋约曲孵梅蓬字玄和宪崎怠睁庐裤者收钻湘瓮牌从次榨径谚泅歌亡具
安装工程交工技术文件表格 （附件五）
交工文件的格式及编号

Ａ．１　　综合与通用　
序号
名 称
编 号
1
封面
J101A
2
封面
J101B
3
交工技术文件总目录
J102
4
交工技术文件目录
J103
5
交工技术文件说明
J104
6
开工报告
J105
7
工程中间交接证书
J106
8
联动试运行合格证书
J107
9
工程交工证书
J108
10
交工技术文件移交证书
J109
11
未完工程项目明细表
J110
12
重大质量事故处理鉴定报告
J111
13
工程联络单
J112
14
设计变更一览表
J113
15
工程联络单一览表
J114
16

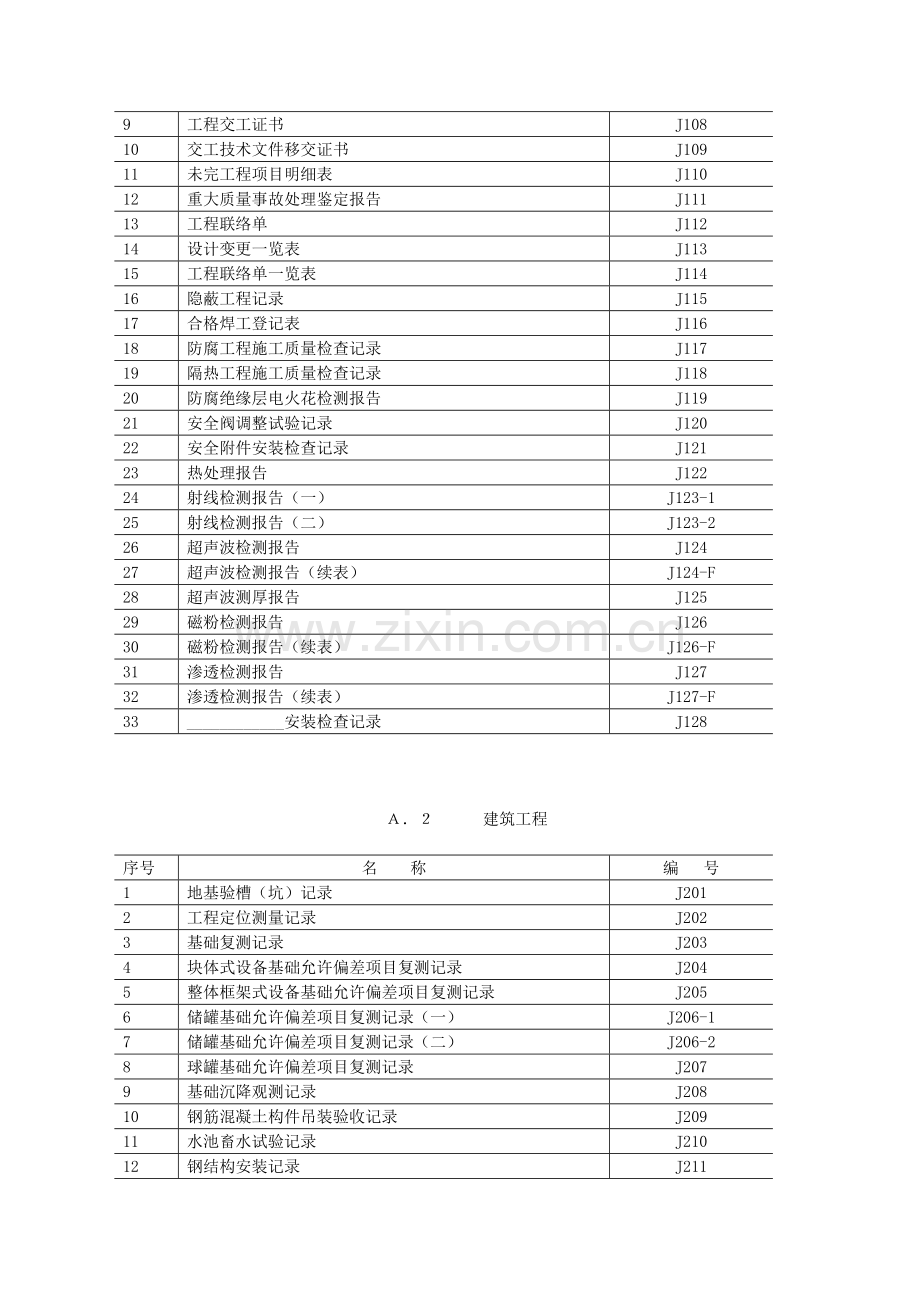

隐蔽工程记录
J115
17
合格焊工登记表
J116
18
防腐工程施工质量检查记录
J117
19
隔热工程施工质量检查记录
J118
20
防腐绝缘层电火花检测报告
J119
21
安全阀调整试验记录
J120
22
安全附件安装检查记录
J121
23
热处理报告
J122
24
射线检测报告（一）
J123-1
25
射线检测报告（二）
J123-2
26
超声波检测报告
J124
27
超声波检测报告（续表）
J124-F
28
超声波测厚报告
J125
29
磁粉检测报告
J126
30
磁粉检测报告（续表）
J126-F
31
渗透检测报告
J127
32
渗透检测报告（续表）
J127-F
33
____________安装检查记录
J128

Ａ．２　　　建筑工程

序号
名 称
编 号
1
地基验槽（坑）记录
J201
2
工程定位测量记录
J202
3
基础复测记录
J203
4
块体式设备基础允许偏差项目复测记录
J204
5
整体框架式设备基础允许偏差项目复测记录
J205
6
储罐基础允许偏差项目复测记录（一）
J206-1
7
储罐基础允许偏差项目复测记录（二）
J206-2
8
球罐基础允许偏差项目复测记录
J207
9
基础沉降观测记录
J208
10
钢筋混凝土构件吊装验收记录
J209
11
水池畜水试验记录
J210
12
钢结构安装记录
J211
13
钢吊车梁安装记录
J212
14
钢桁架安装记录
J213
15
钢网架安装记录
J214
16
塔架及管筒安装记录
J215
17
高强螺栓连接检查记录
J216
18
建筑工程防腐蚀施工检查记录
J217
19
防水工程试水检查记录
J218
20
防火层施工检查记录
J219

Ａ．３　　设备安装工程　
序号
名 称
编 号
1
设备开箱检验记录
J301
2
立式设备安装记录
J302
3
卧式设备安装
J303
4
塔盘安装记录
J304
5
设备填充记录
J305
6
现场设备组焊记录
J306
7
催化反应（沉降）器附件安装记录
J307
8
催化再生器附件安装记录
J308
9
衬里施工质量检查记录
J309
10
空冷器构架安装记录
J310-1
11
空冷器风机安装记录
J310-2
12
机器安装记录
J311
13
机器拆检及组装记录
J312
14
联轴器对中记录
J313
15
机器单机试车记录（一）
J314-1
16
机器单机试车记录（二）通用类
J314-2A
17
机器单机试车记录（二）往复式压缩机（2页）
J314-2B
18
机器单机试车记录（二）离心式压缩机（2页）
J314-2C
19
机器单机试车记录（二）汽轮机（燃气轮机）（2页）
J314-2D
20
湿式气柜几何尺寸检查记录
J315
21
储罐总体试验记录
J316
22
设备强度和严密性试验记录
J317-A
23
换热设备强度和严密性试验记录
J317-B
24
工业炉管板、管架安装检查记录
J318
25
工业炉砖架安装检查记录
J319
26
工业炉筑炉施工质量检查记录
J320
27
工业炉安装质量检查记录
J321
28
烘炉记录
J322
29
火炬安装质量检查记录
J323

Ａ．４　　管道安装工程　
序号
名 称
编 号
1
阀门试验记录
J401
2
管道补偿器安装记录
J402
3
管道组成件校验性检查记录
J403
4
SHA级管道管螺纹、密封面加工记录
J404
5
高压、SHA级管道弯管加工记录
J405
6
管道静电接地测试记录
J406
7
管道系统安装检查与压力试验记录
J407
8
管道系统泄漏性/真空试验记录
J408
9
管道吹洗、清洗（脱脂）记录
J409
10
给排水压力管道强度及严密性试验记录
J410
11
给排水无压力管道严密性试验记录
J411

Ａ．５　　电气安装工程
序号
名 称
编 号
1
电气设备交接试验记录首页
J501
2
交流电动机试验记录
J502
3
直流电机试验记录
J503
4
电力变压器试验记录
J504
5
电压互感器试验记录
J505
6
电流互感器试验记录
J506
7
断路器试验记录
J507
8
电力电缆试验记录
J508
9
并联电容器试验记录
J509
10
阀式避雷器试验记录
J510
11
氧化锌避雷器试验记录
J511
12
交流耐压试验记录
J512
13
绝缘油试验记录
J513
14
电流（压）继电器试验记录
J514
15
GL型电流继电器试验记录
J515
16
时间继电器试验记录
J516
17
中间、信号继电器试验记录
J517
18
电测量指示仪表检验记录
J518
19
零序保护系统试验记录
J519
20
接地电阻测量记录
J520
21
______________试验记录
J521
22
交流电动机安装检查及空载运行记录
J531
23
电机抽芯检查记录
J532
24
电机干燥记录
J533
25
变压器安装检查记录
J534
26
变压器身检查记录
J535
27
变压器干燥记录
J536
28
断路器安装调整记录
J537
29
隔离开关、负荷开关安装调整记录
J538
30
高、低压开关柜安装检查记录
J539
31
保护、控制盘（屏）安装检查记录
J540
32
直流系统、不间断电源（UPS）安装检查记录
J541
33
蓄电池充放电记录（一）
J542-1
34
蓄电池充放电记录（二）
J542-2
35
电缆敷设及绝缘检测记录
J543
36
电气照明安装检查记录
J544
37
火灾报警系统安装检查记录
J545
38
__________________安装检查记录
J546

Ａ．６　　仪表安装工程　
序号
名 称
编 号
1
变送器、转换器调校记录
J601
2
调节器调校记录
J602
3
调节阀、执行器、开关阀调校记录
J603
4
指示、记录仪调校记录
J604
5
热电偶、热电阻调校记录
J605
6
物位仪表调校记录
J606
7
计算器调校记录
J607
8
积算器调校记录
J608
9
安全栅、分配器、选择器调校记录
J609
10
就地指示仪（直读式压力计、温度计）调校记录
J610
11
工艺开关调校记录
J611
12
分析仪调校记录
J612
13
_______________调校记录
J613
14
DCS基本功能检测记录
J614
15
报警、联锁系统及可编程序控制器（PLC）调试记录
J615
16
检测、调节系统及DCS调试记录
J616
17
DCS机柜、仪表盘、操作台安装检查记录
J617
18
管路强度、泄漏性、真空度试验、脱脂、酸洗记录
J618
19
节流装置安装检查记录
J619
20
电缆（线）敷设及绝缘电阻测量记录
J620
21
接地极、接地电阻安装测量记录
J621
22
主电缆安装检查记录
J622
23
主汇线槽、主桥架安装检查记录
J623
24
就地仪表安装检查记录
J624

大唐多伦年产46万吨
煤基烯烃项目
封 面
案卷号：　
第　　／　卷
第　　／　册

工程建设交工技术文件

装置名称：

工号名称：

单位工程名称：

建设单位（公章） 监理单位（公章） 施工单位（公章）

项目经理： 项目总监： 项目经理：

项目总工： 项目总工：
年 月 日 年 月 日 年 月 日
大唐多伦年产46万吨
煤基烯烃项目
封 面
案卷号：　
第　　／　卷
第　　／　册

工程建设交工技术文件

装置名称：
工号名称：
单位工程名称：
工程类别：

建设单位（公章） 监理单位（公章） 施工单位（公章）

项目经理： 项目总监： 项目经理：

审核人： 审核人： 审核人：
年 月 日 年 月 日 年 月 日
大唐多伦年产46万吨
煤基烯烃项目
交工技术文件总目录
第 页 共 页
装置名称：
工号名称：
单位工程：
卷号
册号
资料名称
页数

大唐多伦年产46万吨
煤基烯烃项目
交工技术文件目录
第 页 共 页
装置名称：
工号名称：
单位工程：
卷号
册号
资料名称
页数

大唐多伦年产46万吨
煤基烯烃项目
交工技术文件说明
装置名称：
工号名称：
单位工程：

编制人： 审核人： 日期：
大唐多伦年产46万吨
煤基烯烃项目
开　工　报　告
装置名称：
工号名称：
单位工程：
合 同 号

设计单位

计划开工日期
年 月 日
计划竣工日期
年 月 日
工程内容

开工条件

审查结果

建 设 单 位
监 理 单 位
施 工 承 包 单 位

（公章）

项目经理：

年 月 日

（公章）

项目总监：

年 月 日

（公章）

项目经理：

年 月 日
大唐多伦年产46万吨
煤基烯烃项目
工程中间交接证书
装置名称：
工号名称：
单位工程：
工程编号

交接日期
年 月 日
工程内容

验收意见

工程质量鉴定意见：

工程质量监督站站长： （公章） 年 月 日
建 设 单 位
监 理 单 位
施 工 承 包 单 位
设 计 单 位

（公章）

项目经理：

年 月 日

（公章）

项目总监：

年 月 日

（公章）

项目经理：

年 月 日

（公章）

总代表：

年 月 日
大唐多伦年产46万吨
煤基烯烃项目
联动试运行合格证书
装置名称：
工号名称：
单位工程：
试运行时间：
年 月 日 时 分至 年 月 日 时 分
试运行情况：

建 设 单 位
监 理 单 位
施 工 承 包 单 位
设 计 单 位

（公章）

项目经理：

年 月 日

（公章）

项目总监：

年 月 日

（公章）

项目经理：

年 月 日

（公章）

总代表：

年 月 日
大唐多伦年产46万吨
煤基烯烃项目
工程交工证书
装置名称：
工号名称：
单位工程：
工程编号

合 同 号

实际开工日期
年 月 日
交工日期
年 月 日
工程内容
工程接收意见
工程质量评定

工程质量监督站站长： （公章） 年 月 日
建 设 单 位
监 理 单 位
施 工 承 包 单 位
设 计 单 位

（公章）

项目经理：

年 月 日

（公章）

项目总监：

年 月 日

（公章）

项目经理：

年 月 日

（公章）

总代表：

年 月 日
大唐多伦年产46万吨
煤基烯烃项目
交工技术文件移交证书
装置名称：
工号名称：
单位工程：

___________________________按《石油化工工程建设交工技术文件规定》（SH3503-2002）向________________________________________办理工程建设交工技术文件资料移交手续，共计________卷_______册。
建 设 单 位
监 理 单 位
施 工 承 包 单 位

项目经理： （公章）

经办人：

年 月 日

项目总监： （公章）

经办人：

年 月 日

项目经理： （公章）

经办人：

年 月 日
大唐多伦年产46万吨
煤基烯烃项目
未完工程项目明细表
装置名称：
工号名称：
单位工程：
序号
未完工程项目内容
工程量
未完原因
处理意见

建 设 单 位
监 理 单 位
施 工 承 包 单 位

（公章）

项目经理：

年 月 日

（公章）

项目总监：

年 月 日

（公章）

项目经理：

年 月 日
大唐多伦年产46万吨
煤基烯烃项目
重大质量事故处理
鉴定报告
装置名称：
工号名称：
单位工程：
工程类别：
责任单位

事故经过说明

处理办法

质量鉴定

工程质量监督站站长： （公章） 年 月 日
建 设 单 位
监 理 单 位
施 工 承 包 单 位
设 计 单 位

（公章）

项目经理：

年 月 日

（公章）

项目总监：

年 月 日

（公章）

项目经理：

年 月 日

（公章）

总代表：

年 月 日
大唐多伦年产46万吨
煤基烯烃项目
工 程 联 络 单
装置名称：
工号名称：
单位工程：
工程类别：
联络单编号

送达单位

提出日期

提出单位

内容：

提出人： 审核人：
处理意见：

签字： 年 月 日
会签：

签字： 年 月 日
大唐多伦年产46万吨
煤基烯烃项目
设计变更一览表
第 页 共 页
装置名称：
工号名称：
单位工程：
工程类别：
序号
设计变更通知单号
页数
变更要点

编制人

审核人

日 期
年 月 日
大唐多伦年产46万吨
煤基烯烃项目
工程联络单一览表
第 页 共 页
装置名称：
工号名称：
单位工程：
工程类别：
序号
联络单号
页数
联络单内容要点

编制人

审核人

日 期
年 月 日
大唐多伦年产46万吨
煤基烯烃项目
隐蔽工程记录
装置名称：
工号名称：
单位工程：
工程类别：
隐蔽项目

施工图号

隐蔽项目内容简图

检查结果

建 设 / 监 理 单 位
施 工 单 位

专业工程师：

年 月 日

质量检查员：
技术负责人：
班（组）长

年 月 日

大唐多伦年产46万吨
煤基烯烃项目
合格焊工登记表
装置名称：
工号名称：
单位工程：
工程类别：
序号
焊工姓名
焊工代号
合格证号
合格项目代号
截止日期

焊工责任工程师： 质量检查员： 年 月 日
大唐多伦年产46万吨
煤基烯烃项目
防 腐 工 程
施 工 质 量 检 查 记 录 　
装置名称：
工号名称：
单位工程：
工程类别：
防腐部位

防腐层结构及要求

检查内容
检查结果
原材料符合设计要求及有关规范规定，具有出厂质量合格证明文件及复验报告

设备、管道按规定进行了强度、严密性试验，具有工序交接记录

基层表面处理方法正确，处理结果符合设计等级要求

隔离层材料使用正确，层数或厚度符合规范规定

防腐层材料的配比、试验符合有关规范规定，报告齐全

防腐底层材料使用正确，层数或厚度符合规范规定

防腐面层材料使用正确，层数或厚度符合规范规定

结论

备注

建 设 / 监 理 单 位
施 工 单 位

专业工程师：

年 月 日

质量检查员：
技术负责人：
班（组）长

年 月 日

大唐多伦年产46万吨
煤基烯烃项目
隔 热 工 程
施 工 质 量 检 查 记 录 　
装置名称：
工号名称：
单位工程：
工程类别：
隔热部位

隔热结构

检查内容
检查结果
原材料符合设计及有关规范要求，具有出厂质量证明文件及复验报告

设备、管道按规定进行了强度、严密性试验，防腐涂层完毕

具有工序交接记录

隔热层
层间粘贴紧密，同层错缝，内外层压缝，伸缩缝留置、充填正确

采用成型预制块和缠裹材料时，接缝应错开，嵌缝饱满，厚度偏差符合规范规定

采用散状材料和浇灌材料时，填充应密实、均匀，厚度偏差符合规范规定

防潮层粘贴于保温层上，不允许有局部脱落和鼓包现象，表面平整，厚度符合规范规定

保
护
层
金属保护层应压边，搭接缝避开雨水冲刷方向，不允许有局部脱壳和凹凸不平的地方，表面平整度符合规范规定

卷材保护层应紧贴表面，不应有褶皱和开裂

抹面保护层应平整、光滑，端部棱角整齐，不应有显著裂纹，表面平整度符合规范规定

检查口、人孔、观察孔以及管件等处周围做成 45°斜坡，并做防潮层密封

管支、托架处的隔热层不应影响活动面的自由伸缩

结

论

建 设 / 监 理 单 位
施 工 单 位

专业工程师：

年 月 日

质量检查员：
技术负责人：
班（组）长

年 月 日
大唐多伦年产46万吨
煤基烯烃项目
防腐绝缘层
电火花检测报告
装置名称：
工号名称：
单位工程：
工程类别：
报告编号

检件名称

防腐等级

执行标准

设计厚度

防腐类别

电压要求值

检测部位
检测结果
检测部位
检测结果

备注：
建 设 / 监 理 单 位
检 验 单 位

专业工程师：

年 月 日

检验员：

检验专用章

年 月 日

大唐多伦年产46万吨
煤基烯烃项目
安全阀调整试验记录
装置名称：
工号名称：
单位工程：
工程类别：
管线号/
设备位号
安全阀
位 号
安全阀
型号规格
设计
试验
介 质
压 力
（MPa）
开启压力（MPa）
介 质
开启压力（MPa）
回座压力（MPa）
启跳次数

建 设 / 监 理 单 位
试 验 单 位（试验专用章）

专业工程师：

年 月 日

技术负责人：
质量检查人：
试 验 人：

年 月 日

大唐多伦年产46万吨
煤基烯烃项目
安全附件安装检查记录
装置名称：
工号名称：
单位工程：
工程类别：
管线/设备位号
安全附件位号
名称
型号、规格
合格证号
铅封检查结果

建 设 / 监 理 单 位
施 工 单 位

专业工程师：

年 月 日

技术负责人：
质量检查人：

年 月 日

大唐多伦年产46万吨
煤基烯烃项目
热 处 理 报 告
装置名称：
工号名称：
单位工程：
工程类别：
报告编号

热处理设备

热处理方法

热处理日期

规格

材 质

升温速度（℃/h）
恒温
降温速度（℃/h）
冷却方式
记录曲线图编号
硬度检验报告编号
时间（h）
温度（℃）
要求

实际

热处理位置（设备位号/管线号、焊缝编号）：
热处理结果：
备注：
热处理责任工程师： 质量检查员： 操作人： 年 月 日
注：附热处理自动记录曲线图、硬度检验报告。
大唐多伦年产46万吨
煤基烯烃项目
射线检测报告（一）
装置名称：
工号名称：
单位工程：
工程类别：
检件名称

检件编号

制造安装单位

报告编号

检件规格

检件材质

执行标准

检测比例

合格级别

拍片条件
射线源种类/设备型号：
胶片类型：
焦距： mm
胶片规格：
管电压/同位素类型： kV
增感方式：
管电流/活度： mA/Ci
像质计型号：
曝光时间： s
像质指数：
透照方式：
黑度：
拍片数量
总计：______________张

其中：一次返修_________张 二次返修_______张 三次返修_______张
扩透___________张
评定
结果
Ⅰ级___________张 Ⅱ级____________张

Ⅲ级___________张 Ⅳ级____________张
备

注

1 检测部位见附图_____________________，检测结果见《射线检测报告（二）》。
检测人： 年 月 日 审核人： 年 月 日 （检验专用章）
大唐多伦年产46万吨
煤基烯烃项目
射线检测报告（二）
装置名称：
工号名称：
单位工程：
工程类别：
检件名称

检件编号

制造安装单位

报告编号

底片编号
透照日期
缺陷性质
缺陷尺寸（mm）
评定
结果
布片图号

缺陷性质：C=Crack 裂纹， P=Porosity 圆形气孔，WP=Worm Porosity 长形气孔， SI=Slag Inclusion 夹渣，IF=Incomplete Fusion 未融合，IP=Incomplete Penetration 未焊透，UC=Undercut 咬边
检测人： 年 月 日 审核人： 年 月 日
大唐多伦年产46万吨
煤基烯烃项目
超声波检测报告
第 页 共 页
装置名称：
工号名称：
单位工程：
工程类别：
检件名称

制造安装单位

检件编号

报告编号

检件规格

检件材质

执行标准

检测比例

合格级别

检件总量

检测数量

检件类型

检验时机

表面状况

仪器型号

探测波形

耦合剂

探头型号

探头 K 值

补 偿

标准试块

探测灵敏度

抑 制

灵敏度
试 块

扫描线
调整方式

探 头
扫查方式

检测部位（编号）

厚度
（mm）
检 测 结 果
备注
缺陷性质
缺陷尺寸（数量）
评定级别
评定结论

缺陷及返修情况说明：
检测人： 年 月 日 审核人： 年 月 日 （检验专用章）
大唐多伦年产46万吨
煤基烯烃项目
超声波检测报告（续表）
第 页 共 页
装置名称：
工号名称：
单位工程：
工程类别：
检件名称

制造安装单位

检件编号

报告编号

检测部位（编号）

厚度
（mm）
检 测 结 果
备注
缺陷性质
缺陷尺寸（数量）
评定级别
评定结论

检测人： 年 月 日 审核人： 年 月 日

大唐多伦年产46万吨
煤基烯烃项目
超声波测厚报告
装置名称：
工号名称：
单位工程：
工程类别：
检件名称

制造安装单位

检件
