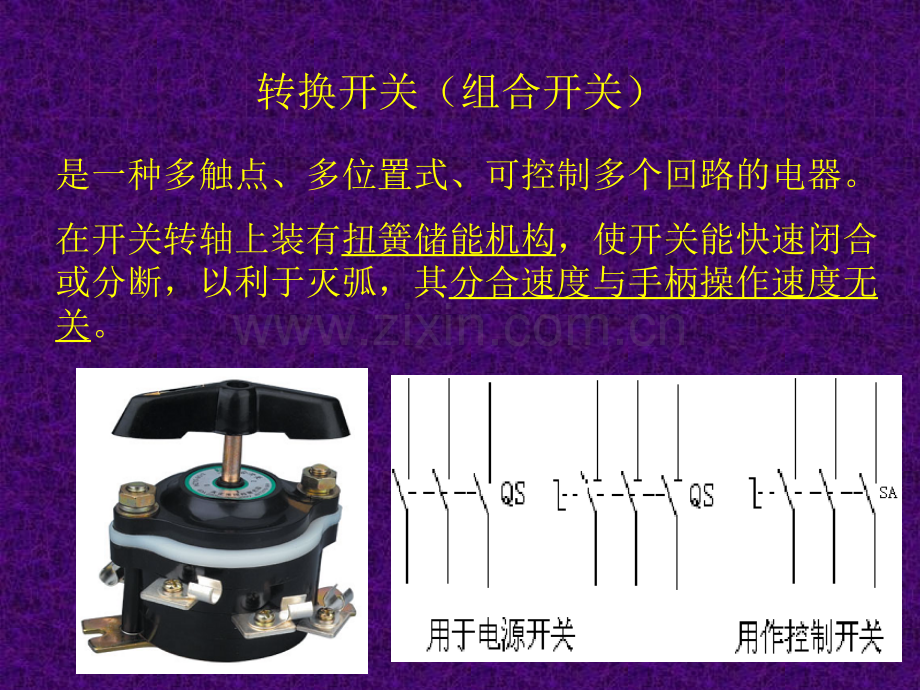

组 合 开 关董西军转换开关（组合开关）是一种多触点、多位置式、可控制多个回路的电器。在开关转轴上装有扭簧储能机构，使开关能快速闭合或分断，以利于灭弧，其分合速度与手柄操作速度无关。1型号 P二路切换转换开关设计序号额定电流类型S三路切换极数HZ 10-/2特点：(1)、多位置、多触点、能控制多个回路(2)、结构紧凑，体积小(3)、触点运作速度与手柄操作速度无关。练习1、HZ10-10/32、HZ5-25/23选用：1、在机床电气系统中用作电源开关，不带负载接通或分断电源。（在起动前接通电源或空载断开电源）2、用于5KW以下小容量电动机的起停和正反转控制以及机床照明电路中的开关控制。3、根据电源种类、电压等级、所需触点和额定电流来选用。4、用于电动机控制时开关的额定电流取电动机额定电流的1.52.5倍。倒顺开关用于控制小容量电动机的正反转与停止.操作注意：当电动机需要改变转动方向时，必须先将手柄扳到停位置，待电动机停止后再把手柄扳到相应位置。注意！注意！四、组合开关的安装和使用1应安装在控制箱内，手柄伸出箱前面或侧面，开关为断开状态时手柄在水平位置，倒顺开关的接地螺钉应可靠接地。2若在箱内操作，开关应装在箱内右上方。3组合开关分断能力较低，不能用来分断故障电流4操作频率过高或负载功率因数过低时应降低开关的容量使用。四、其它组合开关2触点状态图和触点状态表小圆圈表示触点，虚线表示手柄位置，触点右侧黑点在触点状态图中用表示接通。用来表示手柄处于不同位置时各触点的接通与断开情况。（1）触点状态图（2）触点状态表X或+表示触点接通，表示触点断开课后总结1转换开关（组合开关）的特点。2转换开关的用途。3倒顺开关的用途和操作注意事项。4触点状态图和触点状态表
