落地式脚手架的一般要求.ppt

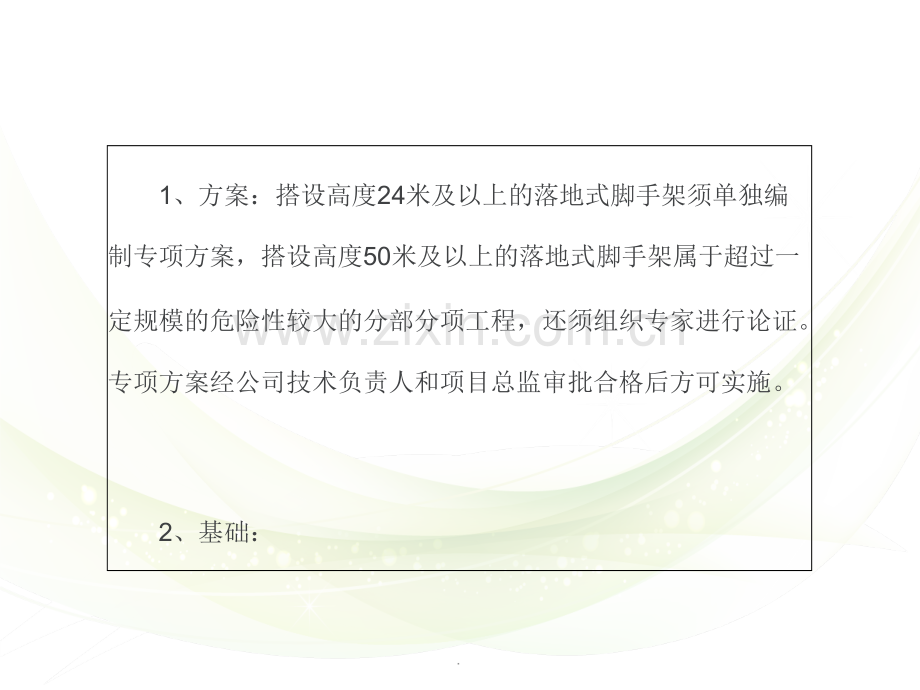

落地式脚手架的一般要求落地式脚手架的一般要求.1、方案：搭设高度24米及以上的落地式脚手架须单独编制专项方案，搭设高度50米及以上的落地式脚手架属于超过一定规模的危险性较大的分部分项工程，还须组织专家进行论证。专项方案经公司技术负责人和项目总监审批合格后方可实施。2、基础：.1）脚手架基础应平整夯实，混凝土硬化，每根立杆底部应设置底座和垫板。2）立杆基础外侧应设置排水沟。3）脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm的立杆上，横向扫地杆固定在紧靠纵向扫地杆下方的立杆上。.3、连墙件设置1）高度在24米以下的落地式脚手架，宜采用刚性连墙件，亦可采用拉筋和顶撑配合使用的柔性连墙件；高度在24米以上的落地式脚手架只能采用刚性连墙件。2）脚手架的连墙件宜靠近主节点设置，偏离主节点的距离不应大于300m。.3）一字型、开口型架体两端必须设置连墙件，连墙件的垂直间距不应大于建筑的层高，并不应大于4m（2步）。4）应从底层第一步纵向水平杆处开始设置，当脚手架下部暂不能设连墙件时可搭设抛撑。5）连墙件宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜，不应上斜。.4、剪刀撑与横向斜撑1）剪刀撑应由底向上连续设置，每道剪刀撑跨越立杆根数宜为57根，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。2）剪刀撑斜杆的接长应采用搭接，搭接长度不应少于1m，采用不少于2个旋转扣件固定。.3）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出断或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。4）一字型、开口型双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设置一道。5）高度在24米以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，中间各道剪刀撑之间的净距不应大于15m；.高度在24米以上的脚手架应在外侧立面整个长度和高度连续设置剪刀撑。5、脚手板及架体内封闭1）作业层脚手板应铺满、铺稳、铺实，不得有探头板，离墙面的距离不应大于150mm。单块脚手板的重量不宜大于30，厚度不应小于50。.2）铺设冲压钢脚手板、木脚手板、竹串片脚手板时，应将脚手板两端与横向水平杆可靠固定，严防倾翻。3）铺设竹笆脚手片时主筋应垂直于纵向水平杆（大横杆）方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。.4）作业层外侧在高0.6m和1.2m处各设置一道防护栏杆，并设置18cm高的挡脚板。5）架体外侧必须张挂合格的密目式安全立网全封闭，每隔两层设置一道18cm的黄黑双色的挡脚板。地处闹市区和重要地带应采用孔径不大于25mm的钢板网或竹笆等加强防护。.6）架体内底层、作业层必须采用硬质水平防护，作业层下方还应设置一道水平安全网；架体高度不超过10m设置一道水平安全网，水平安全网必须兜挂至建筑物结构处。6、立杆、纵横向水平杆1）立杆接长除顶层可采用搭接外，其余各层各部接头必须采用对接扣件连接。.2）立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不大于步距的1/3。http:/
