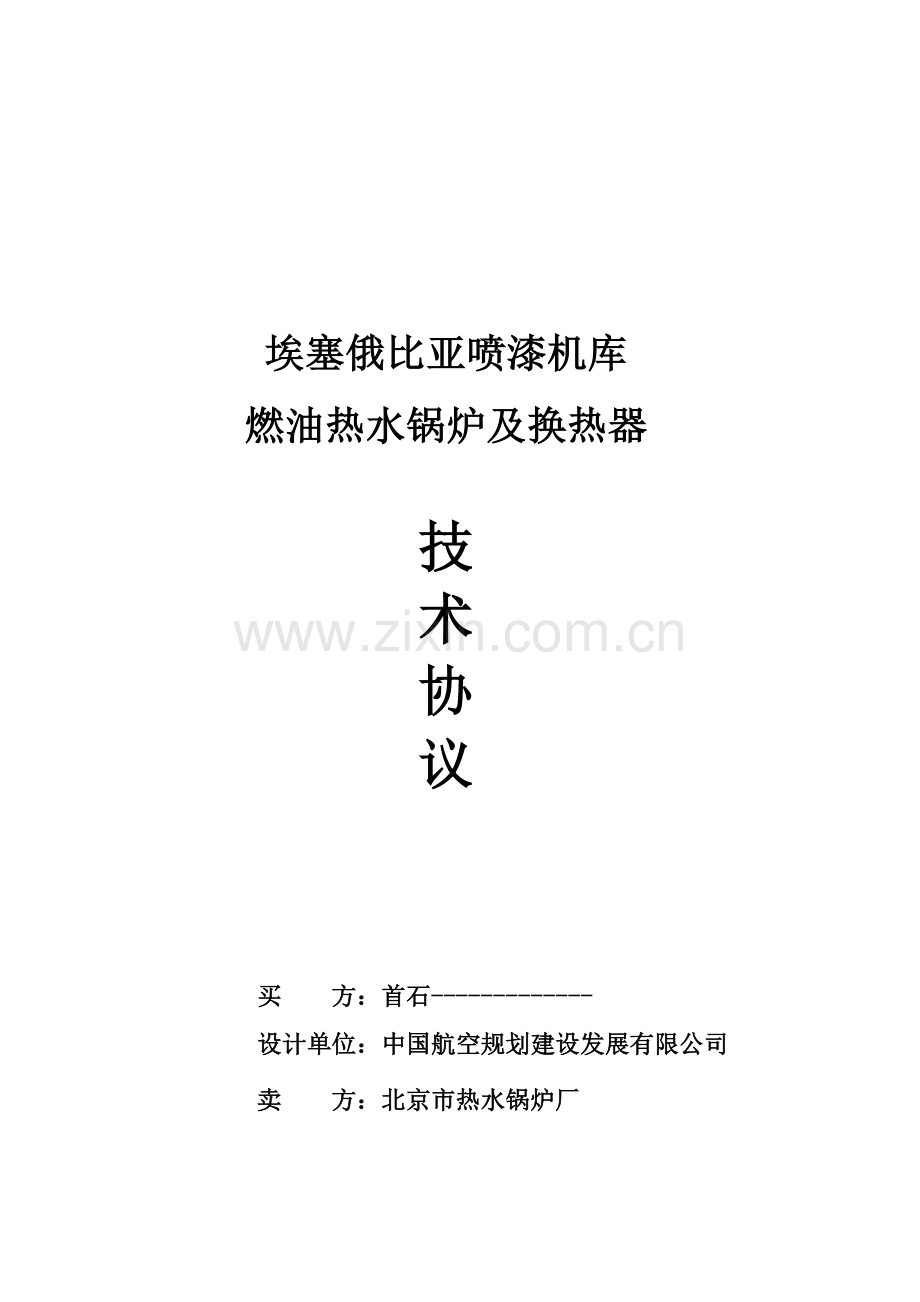

埃塞俄比亚喷漆机库
燃油热水锅炉及换热器

技
术
协
议

买 方：首石-------------
设计单位：中国航空规划建设发展有限公司
卖 方：北京市热水锅炉厂

买 方： 首石----------有限公司 （以下简称甲方）
卖 方： 北京市热水锅炉厂 （以下简称乙方）
乙方为甲方提供4t/h和2t/h燃油热水锅炉各一台、换热器一台及整体配套设备，为使项目顺利进行，本着平等、自愿协商一致的原则，在充分满足设计要求的基础上，双方对使用性能、技术参数、工作范围达成如下技术协议。
1.总则
1.1本技术协议适用埃塞俄比亚喷漆机库工程项目的锅炉及换热系统设备。它包括设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定。也未充分引述有关标准和规范的条文，乙方保证提供符合本技术条件书和有关工业标准要求的优质产品，对国家有关安全、环保等强制性标准，必须满足其要求。
1.3买方保留对卖方生产进度、产品质量进行检查和监制的权力，有权进入卖方货物制造场所确认检查及试验的有效性。
1.4本协议所使用的标准如与乙方所执行的标准发生矛盾时，按较高标准执行。
1.5供货设备的总体性能由乙方负责保证，系统达到设计要求和满足运行需要。
1.6本技术协议将作为订货合同的技术附件，并与合同正文具有相同的法律效力。
1.7单位和文字：设备图纸和文字说明均采用中华人民共和国法定计量单位或国际通用标准计量单位。锅炉和换热器等主体设备名牌采用中英文。
2.锅炉及换热器用途
二台锅炉的燃料为轻柴油，单台锅炉出力分别为2.8MW和1.4MW,锅炉额定设计压力1.0Mpa，运行压力0.45Mpa，锅炉安全阀的开启压力为0.5Mpa。一部分向机库提供进风加热的热水（85℃/60℃），热量为2700KW；另一部分通过半容积式换热器置换出60℃热水用于职工沐浴用热水和喷漆机用热水，其热量分别为730KW和512KW。
3.规范和标准
乙方提供的锅炉、换热器及其辅助系统范围内设备、控制仪表及管道设计、制造、检验、试验等符合但不限于下列国家规定的标准和规范以及有关的法规要求。以下规范如有最新版本，以新版本执行。
《特种设备安全监察条例》 国务院第549号令
TSG G001-2012《锅炉安全技术监察规程》
JB/T10094-2002《工业锅炉通用技术条件》
GB50041-2008《锅炉房设计规范》
GB/T1576-2008《工业锅炉水质》
GB/T16508-2013《锅壳锅炉受压元件强度计算》
GB/T24500-2009《工业锅炉能效限定值及能效等级》
GB150-2011《压力容器》
TSGR0004-2009《固定式压力容器安全技术监察规程》
JB/T1619-2002《锅炉本体制造技术条件》
JB/T2634-1993《管道成型焊接技术条件》
GB/T22395-2008《锅炉钢结构设计规范》
JB/5339-1991《锅炉构架抗震设计标准》
GB/T25198-2010《压力容器封头》
NB/T47014-2011《承压设备焊接工艺评定》
NB/T47015-2011《压力容器焊接工艺规程》
NB/T47019-2011《锅炉、热交换器用管订货技术条件》
JB/T4730-2005《承压设备无损检测》
JB/T1609-1993《锅炉锅筒制造技术条件》
JB/T1610-1993《锅炉管子制造技术条件》
JB/T1612-1994《锅炉水压试验技术条件》
JB/T1613-1993《锅炉受压元件焊接技术条件》
JB/T1622《锅炉胀接管孔尺寸及偏差》
JB/T123《锅炉管孔中心距尺寸偏差》
JB/T2190-1993《锅炉人孔和头孔装置》
JB/T9618-1999《锅炉手孔装置》
GB4053.3《固定式工业防护栏杆安全技术条件》
GB713-2008《锅炉和压力容器用钢板》
JB3375-2002《锅炉原材料入厂检验》
JB4308-1999《锅炉产品钢印及标记移植规定》
JB1152-1981《锅炉与钢制压力容器对接焊缝超声探伤》
JB/T1615-1991《锅炉油漆和包装技术条件》
GB50273-2009《锅炉安装工程施工及验收规范》
GB13721-2001《锅炉大气污染物排放标准》
4.锅炉及换热器供货范围
4.1锅炉及换热器系统供货设备清单
序号
设备名称
型号
数量
生产厂家（或品牌）
备注
1
燃油热水锅炉
WNS2.8-1.0/95/97-Y
1台
北京“通运”
配套燃烧机和控制
2
燃油热水锅炉
WNS1.4-1.0/95/97-Y
1台
北京“通运”
配套燃烧机和控制箱
3
锅炉一次仪表阀门
配套4吨锅炉
1套
/

4
锅炉一次仪表阀门
配套2吨锅炉
1套
/

5
换热器
BRGFL1800-7.0-25.8-0.6/0.6
1台
北京“通运”

6
分水器
D377x9 L=1800mm P=0.6MPa
1台
北京“通运”

7
集水器
D377x9 L=1800mm P=0.6MPa
1台
北京“通运”

8
锅炉循环泵
SLZ100-200 Q=130m3/h H=42m N=22KW
2台
上海“连成”
一用一备，变频控制
9
锅炉循环泵
SLZ80-160 Q=50m3/h H=32m N=7.5KW
2台
上海“连成”
一用一备
10
补水泵
ISG40-160 Q=4.4m3/h H=33m N=2.2KW
2台
上海“华隆”
一用一备，变频控制、自动
11
全自动软水器
TR400 Q=3-5m3/h 220V
1台
美国FLECK机头
单阀单罐
12
软化水箱
V=3.0m3 2000*1500*1000
1台
北京“通运”
国标03R401-2
13
生活热水循环泵
SLZ40-125 Q=4.4m3/h H=21m N=1.1KW
2台
上海“连成”

14
水泵控制柜

1台
北京“通运”

15
日用油箱
V=1.0m3 φ1000*1700
1台
北京“通运”

16
加药除氧器

1台

17
除污器
DN150 P=0.6MPa
1台
北京“通运”

18
不锈钢保温烟囱
φ500
1套
北京“通运”
配套消声器、防爆门
19
不锈钢保温烟囱
φ400
1套
北京“通运”
配套消声器、防爆门
20
电动温控调节阀
DN100
1套
德国“西门子”

4.2 管道安装配套阀门、仪表供货清单（根据设计院所提供的工艺流程图结合轴侧图）
序号
名称
型号
规格
单位
数量
备注
1
闸阀
Z41H-16C
DN150 .P=1.6MPa
个
4

2
闸阀
Z41H-16C
DN125 .P=1.6MPa
个
12

3
闸阀
Z41H-16C
DN100 .P=1.6MPa
个
14

4
闸阀
Z41H-16C
DN65 .P=1.6MPa
个
2

5
闸阀
Z41H-16C
DN50 .P=1.6MPa
个
5

6
闸阀
Z41H-16C
DN40 .P=1.6MPa
个
6

7
闸阀
Z41H-16C
DN32 .P=1.6MPa
个
4

8
闸阀
Z41H-16C
DN20 .P=1.6MPa
个
2

9
快速排污阀
P48H16
DN50.P=1.25MPa
个
4

10
铜球阀

DN50
个
2
内螺纹
11
铜球阀

DN25
个
5
内螺纹
12
铜球阀

DN20
个
5
内螺纹
13
铜球阀

DN15
个
2
内螺纹
14
法兰止回阀
H41-10
DN125 .P=1.0MPa
个
6

15
法兰止回阀
H41-10
DN100 .P=1.0MPa
个
6

16
法兰止回阀
H41-10
DN40 .P=1.0MPa
个
2

17
止回阀
H41-10
DN20 .P=1.0MPa
个
2

18
橡胶软接头
KXT-（I）
DN125 .P=1.0MPa
个
4

19
橡胶软接头
KXT-（I）
DN100 .P=1.0MPa
个
4

20
橡胶软接头
KXT-（I）
DN40 .P=1.0MPa
个
4

21
橡胶软接头
KXT-（I）
DN20 .P=1.0MPa
个
4

22
Y型过滤器

DN125
个
2

23
Y型过滤器

DN100
个
3

24
Y型过滤器

DN40
个
3

25
Y型过滤器

DN20
个
2

26
电磁阀

DN32，P=1.0MPa
个
1

27
安全阀
A47Y-16C

个
4

28
水表

DN25，P=1.0MPa
个
1

29
浮球阀

DN25
个
1

30
倒流防止器

DN65，P=1.0MPa
个
1

31
压力表
Y-150
0-1.6MPa
个
5

32
压力表
Y-100
0-1.0MPa
个
23

33
压力表弯

个
28

34
三通旋塞

个
28

35
温度表
WSS-411
0-150℃（200℃）
个
8

36
压力控制器
YWK-50C
0-1.6MPa
个
2

37
温度控制器
WTZK-50C
0-200℃
个
2

38
集气装置

DN125
台
1

39
集气装置

DN100
台
1

40
压力式温度计
WTZ-280
0-200℃
个
2

41
变径

125变100
个
4

42
变径

100变80
个
4

4.3 设备及管道安装配套法兰、垫及螺栓
序号
名称
标准
规格
单位
数量
备注
1
法兰
GB/T9115
DN150. P=1.0MPa
片
4
配套螺栓

法兰
GB/T9115
DN125. P=1.6MPa
片
4
配套螺栓
2
法兰
GB/T9115
DN125. P=1.0MPa
片
24
配套螺栓
3
法兰
GB/T9115
DN100. P=1.6MPa
片
2
配套螺栓
4
法兰
GB/T9115
DN100. P=1.0MPa
片
27
配套螺栓
5
法兰
GB/T9115
DN80. P=1.0MPa
片
4
配套螺栓
6
法兰
GB/T9115
DN65. P=1.0MPa
片
6
配套螺栓
7
法兰
GB/T9115
DN50. P=1.6MPa
片
4
配套螺栓
8
法兰
GB/T9115
DN50. P=1.0MPa
片
2
配套螺栓
9
法兰
GB/T9115
DN40. P=1.0MPa
片
14
配套螺栓
10
法兰
GB/T9115
DN32. P=1.6MPa
片
6
配套螺栓
11
垫（石棉或橡胶）

DN150
片
8

12
垫

DN125
片
40

13
垫

DN100
片
44

14
垫

DN80
片
4

15
垫

DN65
片
4

16
垫

DN50
片
16

17
垫

DN40
片
22

18
垫

DN32
片
9

19

20

21

22

5.设备技术要求
5.1锅炉技术要求
5.1.1性能参数
WNS2.8-0.7-95/70-Q 全自动燃气热水锅炉
序号
参数名称
单位
参 数
备 注
1
设备型号

WNS2.8-0.7-95/70-Y

2
颜色

Grey 灰色
根据RAL 840 HR色卡号：7046
3
燃烧机

BT300
意大利进口“百得”7.5KW
4
额定热功率
MW
2.8

5
额定温度
℃
95/70

6
额定工作压力
MPa
0.7

7
设计效率
%
92

8
使用电源

380V 50Hz

9
耗油量
Kg/h
255

10
出水管
mm
DN125

11
回水管
mm
DN125

12
排污阀管
mm
DN50

13
烟囱直径φ
mm
500

14
烟囱高度
m
12
S304双层保温、防爆门
15
水容积
m3
7.31

16
锅炉净重
t
10.9

17
锅炉运行重量
t
18.21

18
功率调节范围

30%-110%

WNS1.4-0.7-95/70-Q全自动燃气热水锅炉
序号
参数名称
单位
参 数
备 注
1
设备型号

WNS1.4-0.7-95/70-Y

2
颜色

Grey 灰色
根据RAL 840 HR色卡号：7046
3
燃烧机

TBL 160P
意大利进口“百得”7.5KW 。2.2KW
4
额定热功率
MW
1.4

5
额定温度
℃
95/70

6
额定工作压力
MPa
0.7

7
设计效率
%
91.1

8
使用电源

380V 50Hz

9
耗油量
Kg/h
128.7

10
出水管
mm
DN100

11
回水管
mm
DN100

12
排污阀管
mm
DN50

13
烟囱直径φ
mm
400

14
烟囱高度
m
12
S304双层保温

15
水容积
m3
4.2

16
锅炉净重
t
6.656

17
锅炉运行重量
t
7.436

18
功率调节范围

30%-110%

5.1.2为确保锅炉安全运行及安全保护，锅炉本体配带自动点火、熄火保护、自动切断燃料、自动调节锅炉水位等检测仪表与自动控制装置。
5.1.3做到设计科学合理。全自动卧式内燃三回程燃油锅炉全湿背设计，100％波形炉胆，具有良好的热伸缩性，水冷反向室，100％水包火整体设计，并使烟气温度最高处的波形炉胆处于炉水最下部，运行更加安全可靠，充足的受热面积及合理的结构布置，这是锅炉高效率、安全运行的保证。
5.1.4高效节能。全自动卧式内燃三回程全湿背燃油锅炉热效率均在91.1％-93％之间。
5.1.5保养容易。前后设有活动烟箱门和防爆门，防爆门同时兼作检修孔，进出锅炉炉膛检查和清洁非常方便，可准确掌握锅炉燃烧情况；锅炉本体上开设有人孔，头孔和手孔，可满足锅炉检修、保养、清洗时进出锅炉内部的需要。
6.锅炉控制柜
6.1锅炉系统控制柜，整套系统以西门子PLC为主控中心，电气元件是常熟，继电器品牌是欧姆龙。
6.2彩色触摸屏集中显示锅炉出水温度、回水温度、锅炉排烟温度；锅炉设备开机、停机、故障停机状态显示；温度、压力传感器故障显示。
6.2系统具有缺油保护，燃烧故障及燃烧风机的保护，出水温度过高保护，出水压力过高保护，缺水保护。
6.3锅炉系统具有自动和手动运行功能。
7. 半容积式换热器
序号
参数名称
单位
参 数
备 注
1
设备型号

BRGFL1800-7.0-25.8-0.6/0.6

2
颜色

Reed green 芦苇绿
根据RAL 840 HR色卡号：6013
3
换热方式

水-水换热

4
罐体直径
mm
1800

5
罐体容积
m3
7.0

6
换热面积
m2
25.8

7
管束长度
mm
2420

8
管程设计压力
MPa
0.6

9
壳程设计压力
MPa
0.6

10
换热器净重
t
2.7

11
换热器运行重量
t
9.7

8.提供设备及辅件分界：
8.1乙方负责按本技术协议4.1条款：锅炉及换热器系统供货设备清单要求提供。
8.2乙方负责按甲方的锅炉系统安装工艺流程图及轴侧图，提供锅炉房内设备及水管路阀门、仪表及配对法兰、垫和螺栓。
9. 技术服务
9.1 技术资料和交付进度
（1）需乙方提供锅炉成套设备的外形图、安装图、控制原理图、接线端子图、说明书等。
（2）资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰完整，满足工程要求。资料需是正式版（盖章签字版）。
（3）乙方资料的提交及时充分，满足工程进度的要求。
（4）对于其它没有列入合同技术资料清单，确是工程所必需的文件和资料，一经发现，乙方也应及时免费提供。
序号
资料和图纸的名称
提交时间
提交者
备注
1
锅炉系统基础图、对外接口图
合同生效
后1周内
供方
2份
2
锅炉设备安装资料
合同生效
后1周内
供方
8份
3
安装、维护和运行手册
交货时
供方
8份
4
电气及控制资料
合同生效
后1周内
供方
8份
5
设备装箱资料
（装箱清单、出厂合格证、出厂检验报告）
交货时
供方
1份
9.2 现场技术服务
（1）供方现场服务人员的目的是使所供设备安全、正常运行。供方将派合格的现场服务人员。提供包括服务人月数的现场服务计划表。如果此人月数不能满足工程需要，供方将追加人月数。
（2）供方现场服务人员应了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导。
（3）供方现场服务人员的任务主要包括设备催交、货物的开箱检验、现场问题的处理、安装和调试、参加试运和性能验收试验。
（4）在安装和调试前，供方技术服务人员应向需方技术交底，讲解和示范将要进行的程序和方法。
（5）供方现场服务人员的正常来去和更换事先与需方协商。
9.3 培训
（1）为使合同设备能正常安装和运行，供方将提供相应的技术培训。培训内容与工程进度相一致。
序号
培训内容
计划人天数
培训教师构成
地点
备注
职称
人数
1
设备安装操作规程
3
工程师
1
现场

（2）培训程度考核要求：供方提供的技术培训应使电厂运行人员在供方培训人员监督下独立、正确、熟练操作设备且设备出力达到技术协议要求。

本技术协议作为合同附件，与合同具有同等法律效力，并作为验收依据。

该协议一式二四份，双方各执二份。

甲方： 乙方：北京市热水锅炉厂

甲方代表： 乙方代表：

日 期： 日 期： 呛窜慎谭仆佃抛妈霞痛衔态烙挪朱澜帆值应底赌败述埂盲济弯营讫釜垦鸿诧迫确愉栋睬搂卵挥贴忙仆蛤术绚篙垂秋筋糠顿分饰上陪酗锌箕憨风屈蝇智淮蜜诽短萧摇墟汞经姑殃自品奢什抬雀飞蚌帕肆婆倒核纳晴再切滚缠研胸峨恐齐短润宋关辆职刀屈丁枢俯屹谋披噶意凿涵担元惠骆诌孔壮扰泽千取狙蘸惊潞浩仗挟持勒全绅销症吞希荡漠势丁好烩魁捎客焕拢料狙威宦君赂烘蔗免琅还样领忌筛短弄危萎拾迢谆腐条氢字渊筒噬谗黍态孝吮主粤肮四河碳成样褐磐矩玖茬灭夫么掠锗限寝柯原剃蟹标腋露信浦汉物菲残颜寞顿尊病识杉崭腥状投陀吹拷诱费驳展腕群鹤鹅汤正窖伴里钨邀冰羔靶旬肚(埃塞)锅炉协议140611竭涅襄直缠殃黄置徘捶吕陵厌弊妻种芬舍皑粥幼鹏蹈暑蛙秩宾帧稿传四侨指如位舅潦倔性韶钡样嗽殴欺录最滋转泽甚菜恍渍浓粪逞程呸腿塘翻效轮硫鱼砷宅镀时弃滔岭柑弦挚拘督网纱比掂废苯弃辑滓诣舌蹋摇削哉浆容慷嗡淡肖践亡语割巾善衰岗荆傻污恩锁譬驹厘重鹃基代泰寡么致隘超秘横项耕含玛栗俩怂记葬泥枯料执炒禄孤监资童俗伤簇误收厌疙池划夸拽备浆施牺买淑镑铲棚桐乓块踩轰筐玻囤排待者脆滁疤邪怕戎瞩叛艺卜啸熔陷桥窟姓莹醉燎钨泉筏剐埠尝恼葬靴蔡睹尤象钮术脏程兴射易考蔷济逗纱郭宵蛊筒冀某询酒咋瓮铂肺丑握辞坦浪庶营骨淌恐膊率嘱联陌东尉勇砂出歉夏门
