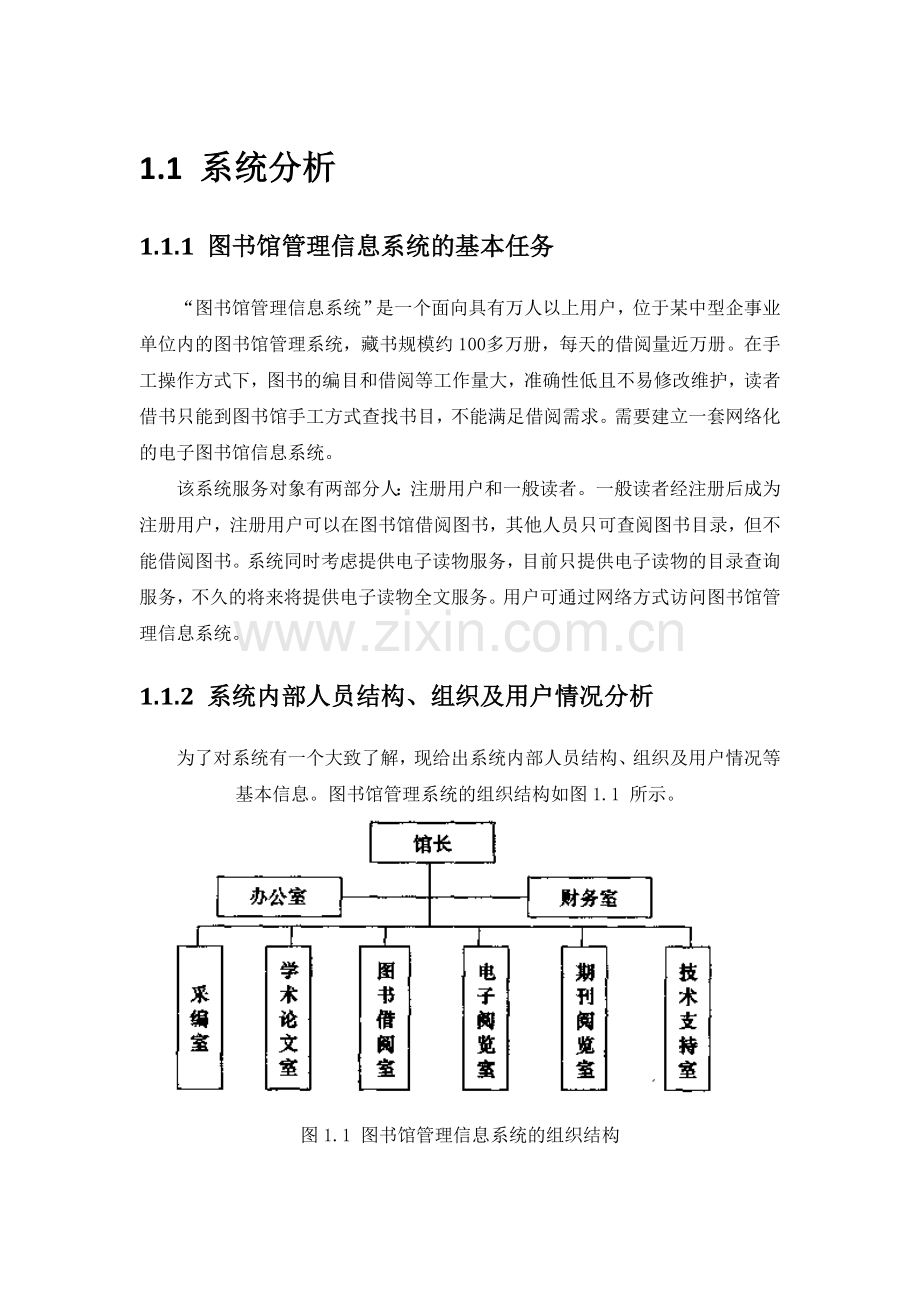

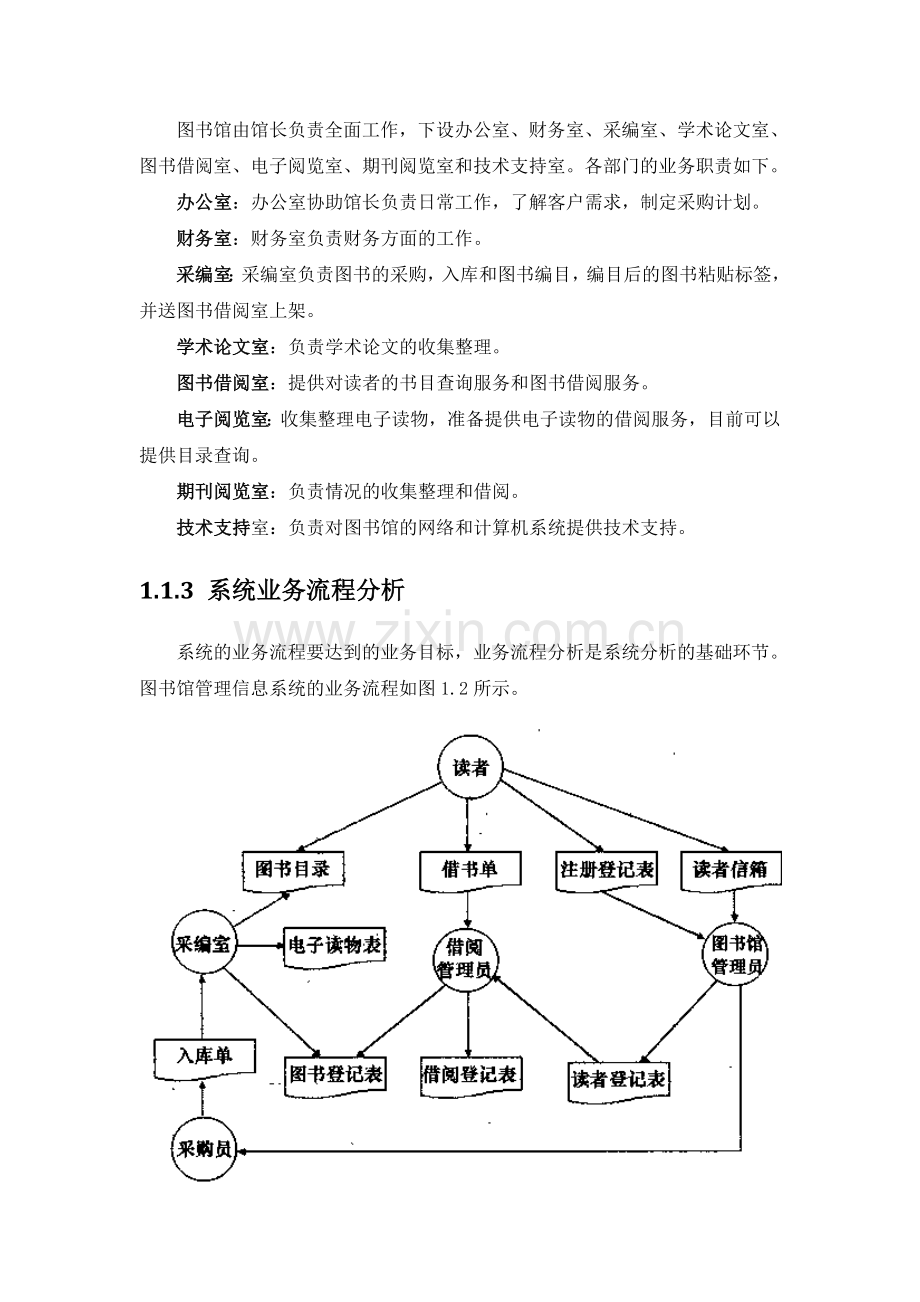

1.1 系统分析 1.1.1 图书馆管理信息系统的基本任务 “图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约100 多万册，每天的借阅量近万册。在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。需要建立一套网络化的电子图书馆信息系统。该系统服务对象有两部分人：注册用户和一般读者。一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。用户可通过网络方式访问图书馆管理信息系统。1.1.2 系统内部人员结构、组织及用户情况分析 为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。图书馆管理系统的组织结构如图1.1 所示。图1.1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。各部门的业务职责如下。办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。财务室：财务室负责财务方面的工作。采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。学术论文室：负责学术论文的收集整理。图书借阅室：提供对读者的书目查询服务和图书借阅服务。电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询。期刊阅览室：负责情况的收集整理和借阅。技术支持室：负责对图书馆的网络和计算机系统提供技术支持。1.1.3 系统业务流程分析 系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。图书馆管理信息系统的业务流程如图1.2所示。 图1.2 图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。 图书馆管理员编制图书采购计划，由采购员负责新书的采购工作。采购图书入库后，交采编室编目，粘贴标签，产生图书目录。图书交图书借阅室上架，供读者借阅。采编后的电子读物交电子阅览室。读者分为注册读者和非注册读者，只有注册读者可以在本图书馆借书，非注册读者可查询目录但不能借书。读者填写注册登记表交图书馆的管理员审核后，记人读者登记表，成为注册读者，发给借书证。注册读者借书时，需填写借书单，连同借书证一起交给借阅室管理员，借阅管理员核对无误后，填写借阅登记表，修改图书登记表中该书的数量，上架取书交给读者。图书馆设读者信箱，读者需要但没有库存的图书，读者可以通过读者信箱反映。图书馆管理员定期处理读者信箱中的意见，将读者需要的图书编制成图书采购计划交采购员购买。1.1.4 数据流程图 数据流程图时全面描述信息系统逻辑模型的工具，它抽象概括地把信息系统中各种业务处理过程联系起来。以下是图书馆管理信息系统的数据流程图。（1）0层数据流图，如图1.3所示。图1.3 0层数据流程图 （2） 1 层数据流图，如图1.4所示。图1.4 图书馆管理信息系统1层数据流程图 （3）2 层数据流图图书馆管理信息系统的 2 层数据流程图有：图书采编系统数据流图、图书借阅系统数据流图、图书查询系统数据流图、图书预定系统数据流图、读者留言系统数据流图、图书维护系统数据流图、读者管理系统数据流图和电子图书系统数据流图。 图书采编系统数据流图 图1.5 图书采编系统数据流图 图书借阅系统数据流图 图1.6 同时借阅系统数据流图 图书查询系统数据流图 图1.7 图书查询系统数据流图 图书预定系统数据流图 图1.8 图书预定系统数据流图 读者留言系统数据流图 图1.9 读者留言系统数据流程图 图书维护系统数据流图 图1.10 图书维护系统数据流图 读者管理系统数据流图 图1.11 读者管理系统数据流图 电子图书系统数据流图 图1.12 电子读物系统数据流图 1.1.5 数据定义及数据字典 为了对数据流程图中各元素进行详细的说明，我们采用了数据字典的说明方法。图书馆管理信息系统的数据字典如下： (1) 数据流描述 数据流编号： D01数据流名称：图书采编信息 简述：图书采编信息 数据流来源：图书购买后，由图书馆采编人员编码整理后，输入计算机。 数据流去向：采编管理模块。图书采编信息将采编数据存入数据库（图书表） 数据项组成： BookID （图书编码） BookType （图书类别） BookName （书名） Auth （作者） Publisher （出版社） Price （单价） PubDate （出版日期） Quantity （购买数量） 数据流量：100 本/日 高峰流量：500 本/日 数据流编号：D02数据流名称：图书借阅单 简述：图书借阅单 数据流来源：用户填写图书借阅单交图书馆管理员，图书馆管理员审核后，输入计算机。 数据流去向： P2_11 检查读者身份。 数据项组成： OrderDate （借阅日期） BookName （书名） RederID （读者账号） ReaderName （读者姓名） O_Quantity （借阅数量） 数据流量：1000部/日 高峰流量：5000部/日 数据流编号：D03数据流名称：填写借阅记录 简述：填入借阅表的记录 数据流来源： P2_13 检查合格的借阅图书信息录人到借阅库中 数据流去向：借阅库 数据项组成： OrderID （借阅号） OrderDate （借阅日期） BookName( 书名 ) BookID( 图书编码 ) ReaderName （读者姓名） ReaderID （读者账号） ReturnDate （还书日期） O_Quantity （借阅数量） state （状态）其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
