人教版九年级物理电与磁考点题型与解题方法.pdf

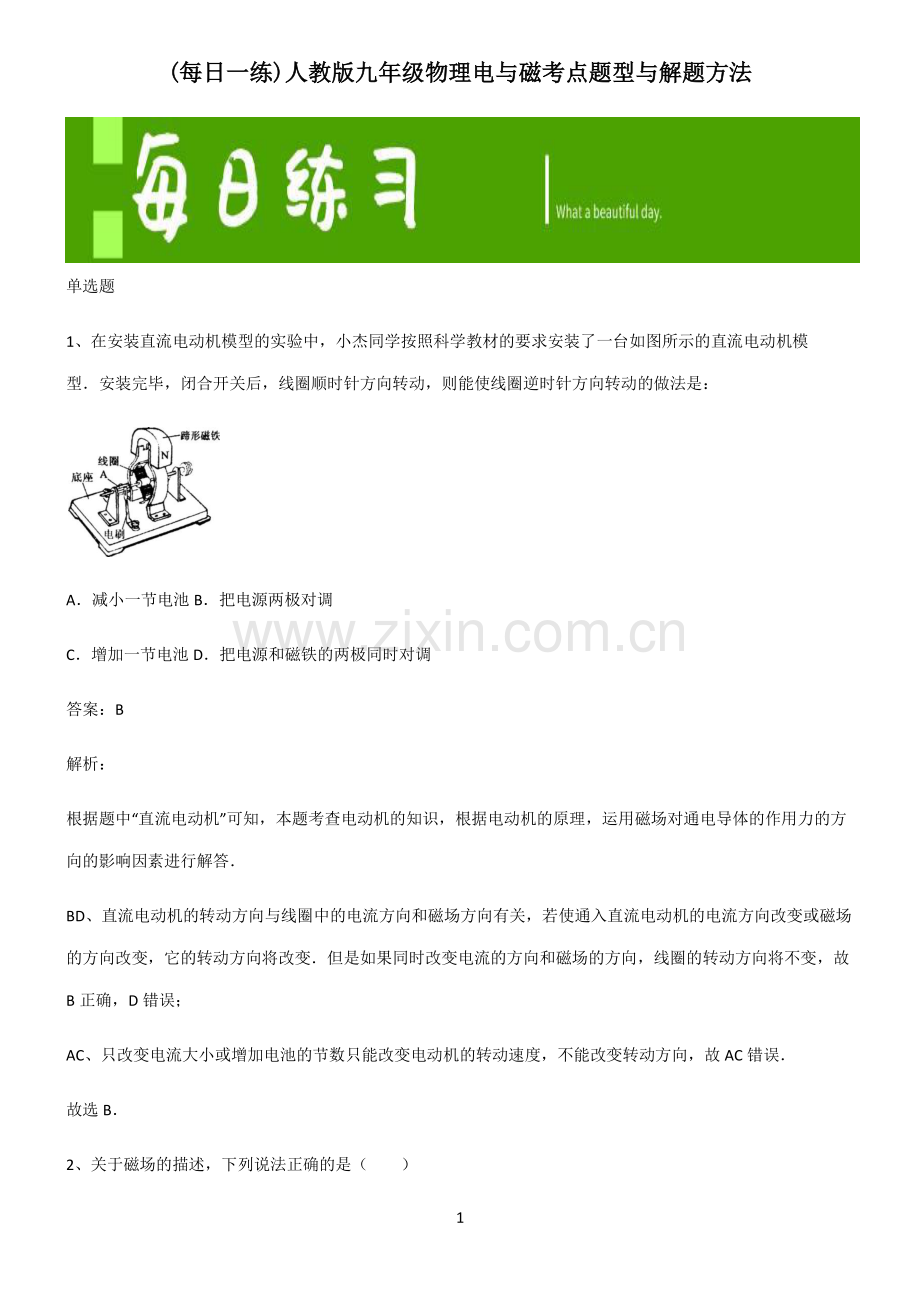

1 (每日一练每日一练)人教版九年级物理电与磁考点题型与解题方法人教版九年级物理电与磁考点题型与解题方法 单选题 1、在安装直流电动机模型的实验中，小杰同学按照科学教材的要求安装了一台如图所示的直流电动机模型安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是：A减小一节电池 B把电源两极对调 C增加一节电池 D把电源和磁铁的两极同时对调 答案：B 解析：根据题中“直流电动机”可知，本题考查电动机的知识，根据电动机的原理，运用磁场对通电导体的作用力的方向的影响因素进行解答 BD、直流电动机的转动方向与线圈中的电流方向和磁场方向有关，若使通入直流电动机的电流方向改变或磁场的方向改变，它的转动方向将改变但是如果同时改变电流的方向和磁场的方向，线圈的转动方向将不变，故B 正确，D 错误；AC、只改变电流大小或增加电池的节数只能改变电动机的转动速度，不能改变转动方向，故 AC 错误 故选 B 2、关于磁场的描述，下列说法正确的是（）2 A磁感线是磁场中真实存在的曲线 B放入磁场中的任何物体都要受到磁力的作用 C小磁针 N 极在任何情况下都指向地理的南极 D规定小磁针静止时 N 极所指的方向为该点磁场的方向 答案：D 解析：A磁感线是为描述磁场而假想出来的，并非真实存在，这里利用了模型法，故 A 错误；B放入磁场中的磁体或铁、钴、镍等物体会受到磁力的作用，并不是所有物体，故 B 错误；C小磁针 N 极指向地理的北极，地磁的南极，故 C 错误；D磁场的基本性质是对处于磁场中的小磁针有力的作用，小磁针静止时 N 极所指的方向为该点磁场的方向，故 D 正确。故选 D。3、如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）Aa、bBb、cCc、dDa、d 答案：A 解析：由图可知，螺线管中电流的方向是向上的，由安培定则知道，通电螺线管的左端为 N 极，右端为 S 极，由同名磁极相互排斥，异名磁极相互吸引知道，只有小磁针的指向正确。故选 A。3 4、新能源电动汽车的动力装置是电动机，图中符合其工作原理的是（）ABCD 答案：C 解析：电动机是利用通电导体在磁场中受力的原理制成的。A该实验探索的是磁极之间的相互作用，故 A 不符合题意；B该实验是奥斯特实验，探索的是通电导线周围存在磁场，故 B 不符合题意；C该实验探索的是通电导体在磁场中受力现象，是电动机的工作原理，故 C 符合题意；D探索的是通电螺线管的磁场特点，故 D 不符合题意。故选 C。5、如图所示实验装置的原理与电动机的工作原理相同的是（）AB 4 CD 答案：B 解析：AC图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感应现象，发电机是根据这个原理来制成的，故 AC 不符合题意；B图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故 B 符合题意；D电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故 D 不符合题意。故选 B。6、将导体、开关和灵敏电流表用导线连接，导体放置在磁极间，如图所示。下列说法正确的是（）A开关闭合，磁铁不动，水平向左快速移动，指针不偏转 B磁极对调后，开关闭合，水平向右快速运动，指针要偏转 C开关闭合，竖直上下运动，指针要偏转 D开关断开，快速运动，指针可能偏转 答案：B 解析：5 A开关闭合，磁铁不动，ab水平向左快速移动，导体ab切割磁感线，产生感应电流，指针偏转，故 A 错误；B磁极对调后，开关闭合，水平向右快速运动，导体ab切割磁感线，产生感应电流，指针偏转，故 B 正确；C开关闭合，竖直上下运动，导体ab没有切割磁感线，不会产生感应电流，指针不偏转，故 C 错误；D开关断开，快速运动，电路是断路，不会产生感应电流，指针不会偏转，故 D 错误。故选 B。7、如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流，当人以 5km/h 的速度行走时，其发电的功率约为 0.4W，下列说法正确的是（）A发电鞋工作时将电能转化为机械能 B发电鞋是利用电流的磁效应原理工作的 C发电鞋是利用电磁感应原理工作的 D在人以 5km/h 的速度行走 1h 的过程中，发电鞋可以产生约 0.4J 的电能 答案：C 解析：电磁感应现象是闭合电路的一部分导体在磁场中切割磁感线运动时，导体中会有感应电流产生，把机械能转化为电能；据此分析其工作原理和能量转化形式；根据W=Pt计算发电鞋产生的电能。ABC由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，从而产生感应电流，所以“发电鞋”是利用电磁感应现象制成的；电磁感应现象中，消耗机械能，得到电能，发电鞋工作时将机械能转化为电能，故 AB 错误，C 正确；6 D当人以 5km/h 的速度行走时，其发电的功率约为 0.4W，所以 1h 产生的电能为 W=Pt=0.4W3600s=1440J 故 D 错误。故选 C。小提示：本题主要考查了电磁感应原理的应用和电能的计算，明确“发电鞋”的工作原理是解答此题的关键。8、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）ABCD 答案：D 解析：如图所示，只有 D 图中导线在做切割磁感线运动，此时灵敏电流表指针会有明显偏转，故 ABC 不符合题意，D符合题意。故选 D。
