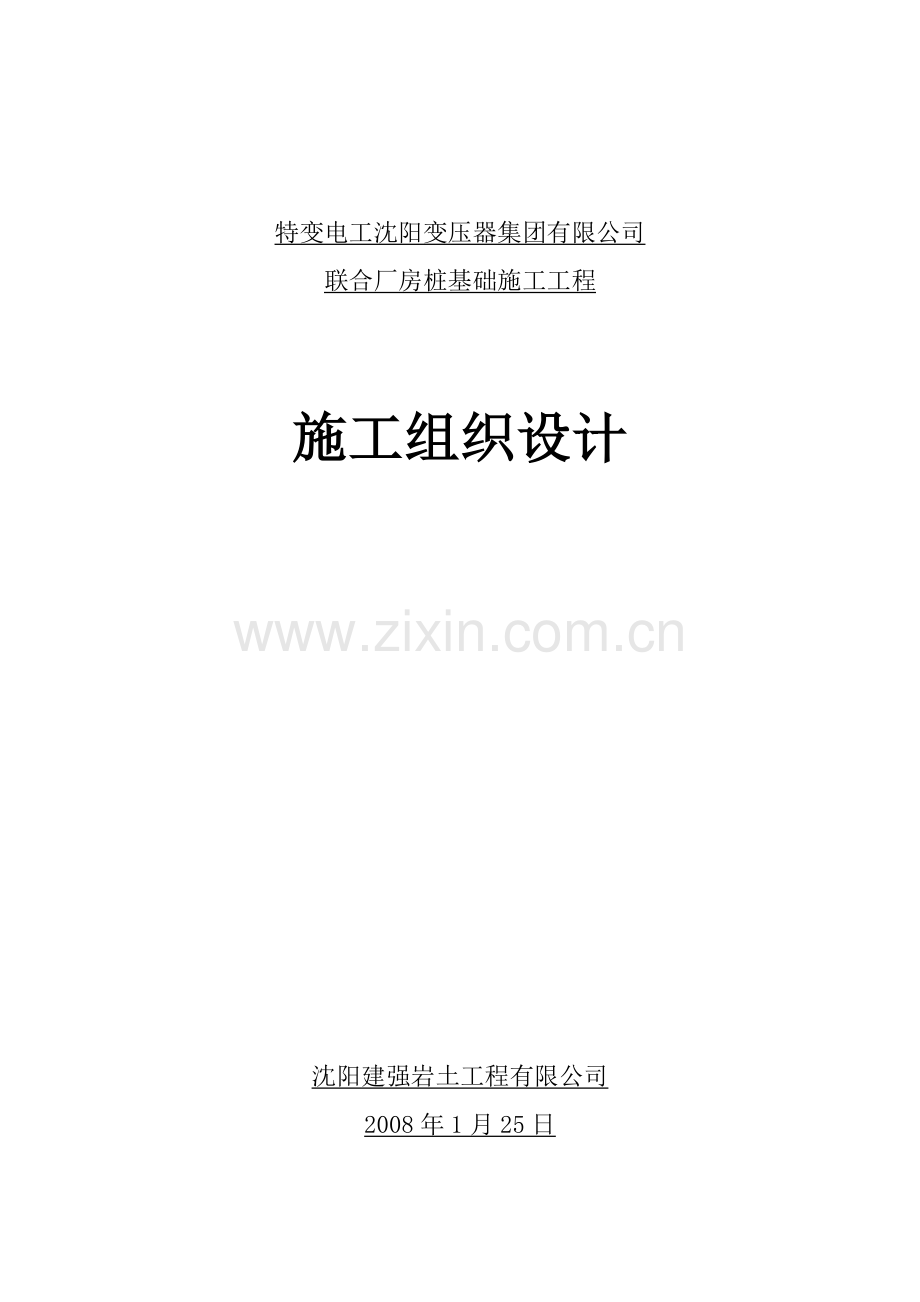

施工组织设计(特变电工).doc

特变电工沈阳变压器集团有限公司
联合厂房桩基础施工工程

施工组织设计

沈阳建强岩土工程有限公司
2008年1月25日

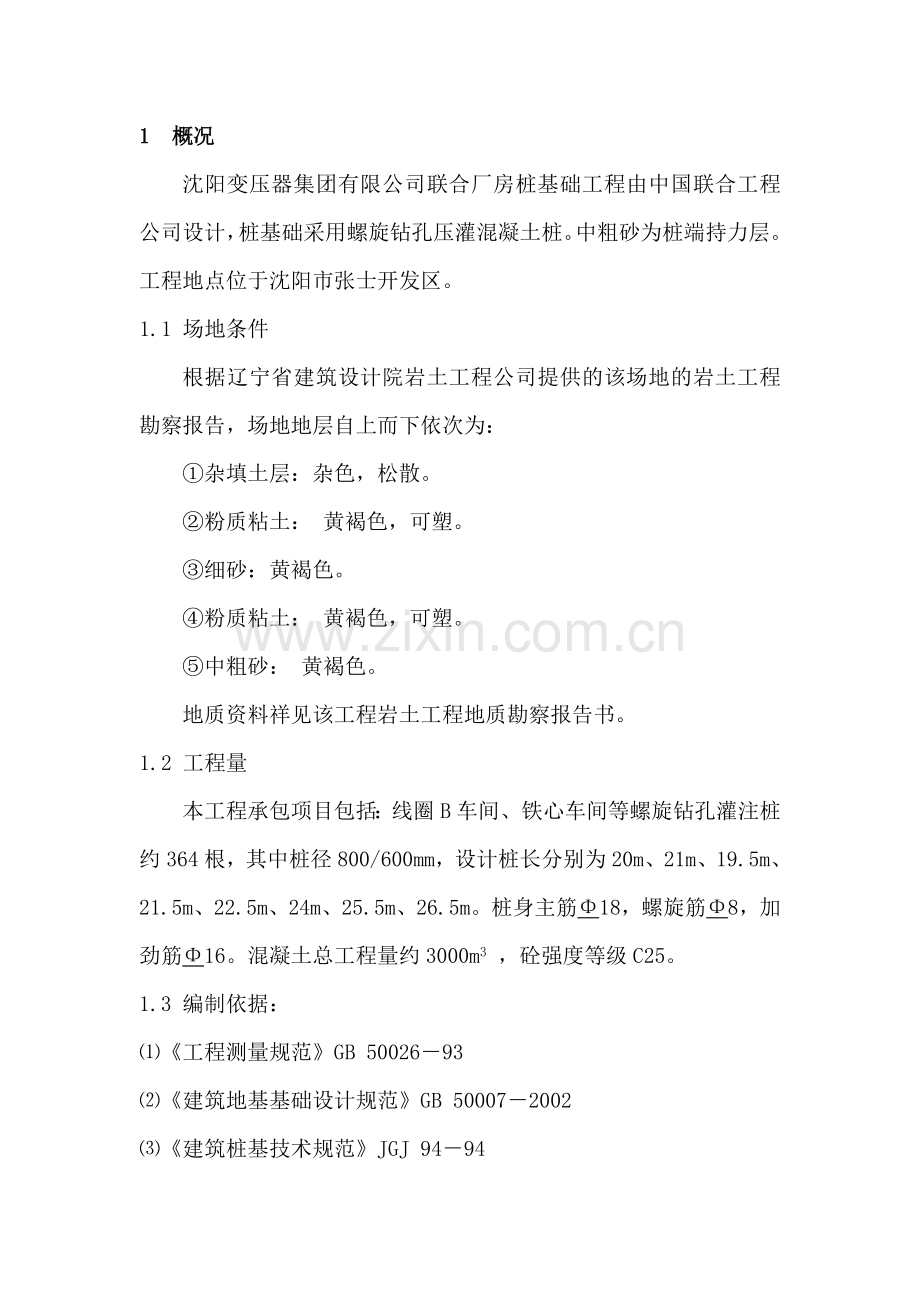

1 概况
沈阳变压器集团有限公司联合厂房桩基础工程由中国联合工程公司设计，桩基础采用螺旋钻孔压灌混凝土桩。中粗砂为桩端持力层。工程地点位于沈阳市张士开发区。
1.1 场地条件
根据辽宁省建筑设计院岩土工程公司提供的该场地的岩土工程勘察报告，场地地层自上而下依次为：
①杂填土层：杂色，松散。
②粉质粘土： 黄褐色，可塑。
③细砂：黄褐色。
④粉质粘土： 黄褐色，可塑。
⑤中粗砂： 黄褐色。
地质资料祥见该工程岩土工程地质勘察报告书。
1.2 工程量
本工程承包项目包括：线圈B车间、铁心车间等螺旋钻孔灌注桩约364根，其中桩径800/600mm，设计桩长分别为20m、21m、19.5m、21.5m、22.5m、24m、25.5m、26.5m。桩身主筋Φ18，螺旋筋Φ8，加劲筋Φ16。混凝土总工程量约3000m3 ，砼强度等级C25。
1.3 编制依据：
⑴《工程测量规范》GB 50026－93
⑵《建筑地基基础设计规范》GB 50007－2002
⑶《建筑桩基技术规范》JGJ 94－94
⑷《建筑地基处理技术规范》JGJ 79－2002/J220－2002
⑸《钢筋焊接验收规范》JGJ 118－96
⑹《混凝土泵送施工技术规程》JGJ/T 10-95
⑺《建筑工程施工质量验收统一标准》GB 50300－2001
⑻《建筑地基基础工程施工质量验收规范》GB 50202－2002
⑼《混凝土结构工程施工质量验收规范》GB 50204-2002
⑽《建筑工程施工现场供用电安全规范》GB 50194-93
⑾《建筑机械使用安全技术规程》JGJ 33-2001
1.3 编制原则：
先进可行、合理可靠、满足业主、监理工程师、设计及有关施工验收规范要求的原则。
2施工工艺
螺旋钻孔压灌桩施工工艺及施工方法
2.1 施工工艺流程图：
记录灌注量
单桩施工结束、记录
灌注、拔管
安放钢筋笼
测放桩位
成孔记录
钻进成孔
制作钢筋笼
商 砼
桩机就位

2.2 施工方法及技术控制措施：
① 测放桩位：根据设计图纸及控制点资料，由专业测量人员现场测放桩位点，标明桩号，由业主和监理工程师检验合格后，方能进行施工。桩位放样允许偏差±10mm。
② 钻机就位：施工时，钻机就位要平稳，应用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩心，确保桩体垂直度允许偏差不大于1%
③ 商砼：严格控制商砼进场速度,保证混凝土强度质量,要求商混站保证掺加抗冻剂的剂量,保障混凝土能够在-150C左右环境中正常进行施工。
④钢筋笼制作：严格按设计图纸尺寸制作，钢筋笼纵筋、加劲筋、螺旋筋全部采用焊接，要求焊接要饱满、密实，焊缝要连续均匀。钢筋笼直径允许偏差±10mm，纵筋间距允许偏差±10mm，长度允许偏差±100mm，螺旋筋间距允许偏差±20mm。
⑤钻进成孔：钻孔开始，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。钻进应先慢后快，以减少钻杆摇晃，避免钻孔偏移。桩位允许偏差±50mm。
⑥灌注及拔管：成孔至设计桩顶标高后，停止钻进，开始泵送混凝土，等钻杆管芯充满混凝土后开始拔管。严禁先提管后泵料，成桩提速应控制在2～3m/min，成桩过程宜连续进行。每台机组采用两台搅拌机搅拌混凝土，避免因后台供料慢而导致停机待料。施工中每根桩的充盈系数必须大于1.3。
⑦安放钢筋笼：当浇灌混凝土至设计标高时，向桩体中压入钢筋笼。为确保钢筋笼顺利安装，采用平板振捣器压入钢筋笼。安放钢筋笼宜缓慢进行，避免碰撞桩侧土层，保证桩纵筋混凝土保护层厚度70mm。
⑧施工完毕，移机就位，进行下一根桩的施工。施工前应根据轴线和周围桩的位置进行桩位复核，保证桩位准确。
3 主要施工机械设备及进场计划

序号
机械或设备名称
型号规格
数量（台）
国别
产地
制造年份
额定功率
生产
能力
进场计划（日期）
1
长螺旋钻机
CFG25
2
河北
2004～2006
150KW/110KW
正常
开工前3日
2
混凝土泵
HBT40
2
湖北、
山东
2004～2006
90KW
正常
开工前3日
3
电焊机
——
4
沈阳
2005～2006
18.5KW
正常
开工前3日
4
切割机
——
2
沈阳
2005～2006
————
正常
开工前3日
5
其他
其他设备包括电缆、水管以及制作钢筋笼的钢筋调直机、卷扬机、胎具等，这些设备数量不定、而且有些须要根据具体实际情况现场制作。

主要施工材料用量及进场计划
材料名称
材料规格
材料数量
进场计划
钢筋
Φ18
140吨
合同签定十日之内
Φ16
13吨
合同签定十日之内
Φ8
36吨
合同签定十日之内

4劳动力计划表
单位：人
工 种 级 别
按工程施工阶段投入劳动力情况
施工准备期间
施工期间
竣工验收、清理现场
桩机操作手
2
6
2
前台指挥记录员
2
6
2
混凝土搅拌工
2
6
2
设备维护工
4
8
4
工 人
10
60
10

5 工程进度计划表及保证工期的施工措施

本工程计划工期30天，为按上述工期保质保量的完成本次工程，拟投入2台（套）机组同时施工。（螺旋钻孔压灌桩桩机2台。）
施 工 进 度 计 划 表
项目名称
施工天数
11
12
13
17
20
23
26
29
1
3
6
9
11
安装调试设备

测放桩位

材料制备

桩基施工

检查、验收

设备离场

6 质量目标及保证措施
6.1 质量保证体系：
① 采用项目经理负责制，由项目经理负责安排施工，对工程负全部责任。技术、质量、安全、材料、财务各组均在项目经理的领导下开展工作，项目副经理协助项目经理工作，各组组长对该小组的工作负责。各组职责如下：
施工组：负责桩点测放，施工的组织、协调与管理，在满足工程质量要求的前提下，对整个工程进度计划的实施负责。
技术组：负责工程技术资料的收集、制作、管理，负责解决、协调施工中的技术问题，对特定问题提出安全、可行、可靠的技术措施。
质量组：对工程施工过程进行全程质量监督、控制与管理，对施工中的质量问题提出应对或改正措施。
材料组：负责工程材料计划与采购、抽样检验、验收工作。
安全组：负责现场安全施工与文明施工管理工作。
计划财务组：负责工程成本计划的制定、控制等管理工作。
② 施工方案经公司三级审核，并经业主及监理工程师批准后方能正式生效。
③ 开工前，由项目经理向各有关人员落实责任，技术负责人进行技术交底。施工中，班组人员实行岗位责任制，每个岗位严格按施工组织设计执行，在每一道工序上严把质量关，把责任落实到每个施工人员，严禁违章作业。
④ 施工班组长应协调好本班组各岗位上的施工人员，齐心协力，桩机操作手、前台指挥人员、后台混凝土搅拌工、混凝土泵送人员都应听从施工班组长的指挥。
⑤ 如在施工中由于客观原因造成不合格产品，应及时报告项目经理或技术负责人，采取补救纠正措施，发现严重不合格产品时，要报告专业总工程师进行技术方案调查，直至满足设计及规范要求。
⑥ 所有施工人员必须服从尊重业主及监理工程师的监督指导。
⑦ 本工程质量目标是省样板工程。
6.2 质量控制措施：
① 严格按设计图纸及有关规范施工。
② 钢筋、水泥具出厂合格证且经复试合格方可使用；混凝土待商混站出具复试合格方可使用。
③ 严格按控制商混的质量。
④ 桩位测放设控制点，以便随时复核。
⑤ 钻孔施工中，应随时观察土质的变化，并记录。如与地质报告出入较大，及时会同业主、监理、勘察、设计部门商议解决。如遇回填土中障碍，无法钻进时，应及时通知业主及监理人员，采用人工挖除或机械挖除，回填均质细颗粒土后再施工。在淤泥层中提钻宜缓慢进行，提速控制在0.6～0.8m/min，以免造成桩体缩径。
⑥ 钢筋笼制作全部焊接，焊接要饱满、密实，单面焊搭接长度10D。
⑦ 为确保质量，每50m3混凝土制作一组试块且每班不少于一组。
⑧ 随时做好各项施工记录。技术负责人要做好施工日记，填写各项表格并及时会同有关人员验收签字。
⑨ 技术负责人要会同业主和监理工程师及时做好签证、隐蔽工作。确保工程质量满足要求。
7 安全与文明施工目标及保证措施
7.1 文明施工
① 贯彻执行省、市建筑施工现场安全生产、文明施工管理的有关规定，落实安全生产文明施工的若干规定。
② 文明施工管理，塑造企业形象。
③ 合理利用场地，对生活区、材料堆放区、作业区要严格管理，合理划分区域。
④ 施工场地整洁有序，无高空扬尘及污水外溢。
⑤ 现场施工人员要做到礼貌待人，规范施工用语，认真虚心接受业主、监理工程师的监督、检查。
7.2安全施工
施工中贯彻“预防为主，安全第一”的方针。
① 组建安全生产领导小组，负责安全生产工作。每班组设专职安全员，发现问题及时解决问题。
② 作业人员进入施工现场必须佩戴安全帽、安全鞋等劳保用品。
③ 大风雨天严禁施工。
④ 夜间作业设照明灯。施工现场内未经许可不准擅自生火。
⑤ 对所有设备、设施、安全防护装置、工具配件必须经常检查，确定完好，方可使用。
⑥对各项生产机械设备由专人操作，闲杂人员不得擅自操作。
8施工现场总平面布置图及临时用地计划表
由于本次投标未得到项目总平面布置图，所以以单位工程和现场机械设备及料场、生活区的相对位置布设施工场地平面（后附图）。在施工机械、施工人员进入现场前依据项目总平面布置图和实地情况及业主、监理工程师的具体要求进行详细布置。
临时用地计划以2台（套）机组为依据（后附表），单位工程布置参考施工现场平面布置图。
临 时 用 地 计 划 表
用 途
面 积
位 置
需用时间
生 活 区
2000 m2
施工场地周围
人员进场～离场
材料堆放区
200 m2
施工场地内
施工其间
设备堆放、维护区
2000 m2
生活区附近
施工其间

施工现场平面布置图

生

活

区

进

场

道

路

施

工

现

场
